Система для измерения покрытия в рюкзаке R&S®TSMU-Z3

1. Короткое описание

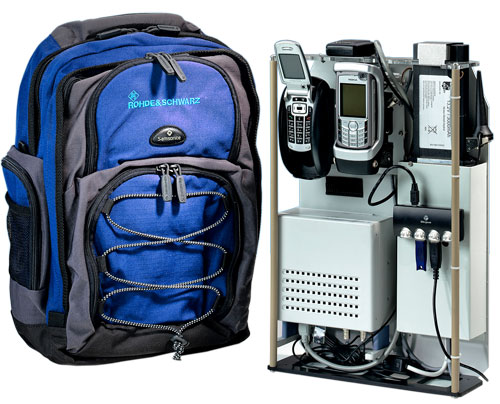

   Рюкзак для измерения покрытия R&S®TSMU-Z3 представляет собой компактное решение для измерения технических характеристик и показателей качества сигналов GSM, WCDMA, CDMA2000® и CW. Являясь легким и компактным устройством, R&S TSMU-Z3 идеально подходит для измерения покрытия внутри помещений и на открытом пространстве (например, на рынках, железнодорожных станциях, в аэропортах и пешеходных зонах).

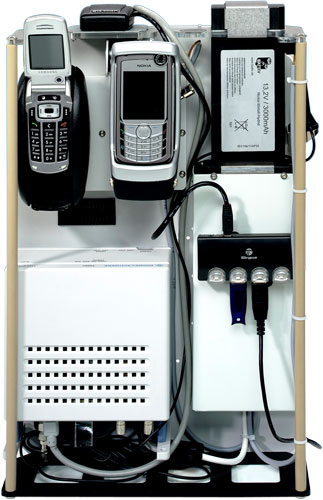

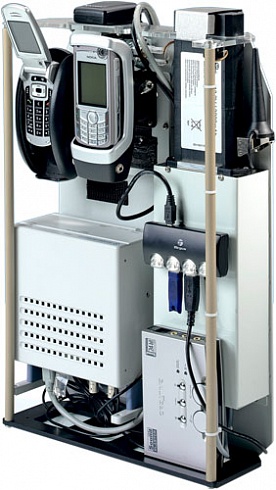

2. R&S®TSMU-Z3



3. Ключевые факты

   1. До двух мобильных телефонов
   2. Поддерживаемые мобильные телефоны (Samsung, Nokia, Qualcomm, Sagem, Siemens и др.)
   3. Портативность: 430 мм x 300 мм x 120 мм
   4. Рюкзак массой менее 6 кг (с аккумуляторной батареей)
   5. Примерно 4 часа непрерывной работы от аккумуляторов
   6. Запасная аккумуляторная батарея
   7. Зарядное устройство 230 В переменного тока в комплекте

4. Быстрые ссылки

   1. Примеры конфигурации

5. Связанные приборы

   1. Программное обеспечение для измерения покрытя R&S®ROMES
   2. Анализатор радиосетей R&S®TSML
   3. Анализатор радиосетей R&S®TSMU
   4. Анализатор радиосетей R&S®TSMQ

Системы измерения покрытия от Rohde&Schwarz могут применяться практически везде: планирование сети, установка и оптимизация, обслуживание и мониторинг сети и т.п. Захват измеряемых данных, генерация тестового вызова и анализ ре зультатов выполняются быстро и с высокой точностью. Программная платформа R&S®ROMES компании Rohde & Schwarz является ядром системы для измерения в ходе тестовых проездов. Программное обеспечение работает на портативном компьютере и допускает подключение через USB или FireWire таких устройств, как тестовые мобильные телефоны, тестовые приемники или приемники GPS. ПО R&S®ROMES не ограничивается только сбором данных: Оно может обрабатывать и объединять данные для повышения эффективности анализа.

• Простое и гибкое средство измерения покрытия в местах, где невозможно выполнить тестовый проезд (например, на стадионах, в магазинах, в туннелях метро)
• Малый вес, простота применения РЧ приемников и мобильных телефонов
• Поддержка всех технологий (GSM, WCDMA, CDMA2000®, CW)
• Измерение качества обслуживания (QoS)
  • Анализатор качества речи (SQA) на основе алгоритма PESQ
  • Анализатор качества видеопотока (VQA) на основе алгоритма Rohde&Schwarz
  • Анализатор качества сети (NQA) для голосовых вызовов
  • Анализатор качества данных (DQA) для передачи данных
• Анализ помех и паразитных пилот-сигналов
• Анализ переключения между сотами в реальном времени
• Анализ пропущенных соседних сетей
• Диагностика неисправностей прямо на месте
• Отслеживание РЧ сигналов при измерении мощности CW
• Управление осуществляется одним человеком
• Измерение сдвоенных несущих

Основные потребители

• Сетевые операторы
  • Оптимизация/планирование сетей
  • Диагностика сетевых проблем
  • Сравнительный анализ
  • Обеспечение необходимого качества и покрытия сети
• Органы надзора
  • Контроль качества, покрытия и использования указанных ресурсов
  • Мониторинг
  • Определение местоположения базовых станций
• Поставщики услуг

Автоматический анализ и выявление проблемных зон с помощью R&S®ROMES NPA (анализатора сетевых проблем)
Большой объем записанных данных исключает возможность индивидуального и ручного анализа. Поэтому данные анализируются с помощью ПО R&S®ROMES NPA, которое создает затем список всех обнаруженных проблемных зон. Кроме того, R&S®ROMES NPA указывает причину возникновения проблем.

Автоматически созданный отчет о результатах анализа голосовых соединений.

Простой в обращении интерфейс проводит пользователя через весь процесс, от считывания результатов измерений (полученных в ходе одного или нескольких тестовых проездов) и выбора критериев анализа до получения автоматически создаваемого списка проблемных зон. Этот список можно обрабатывать разными способами:

• Щелчок правой кнопкой мыши на проблеме автоматически открывает R&S®ROMES4 и устанавливает точку воспроизведения файла с результатами измерений перед исследуемой проблемной зоной. Таким образом, при необходимости пользователь может выполнить детальный анализ
• Автоматически создаваемый отчет в формате HTML четко представляет результаты; отчет можно настраивать по своему усмотрению (пока не реализовано)
• (Автоматическая) обработка списка (в формате XML) в других программах после сохранения его в базе данных (пока не реализовано)Данные измерений анализируются в соответствии с указанными критериями, которые зависят от выбранных модулей. Базовый пакет R&S®ROMES NPA содержит следующие модули:
• NQA (анализатор качества сети) для голосовых соединений, базовый модуль
• DQA (анализатор качества данных) для соединений с пакетной передачей данных, базовый модуль
• Сигналы общего назначения (для выбираемой пользователем компоновки сигналов)

• NQA для голосовых соединений GSM/WCDMA, расширенная версия для детального анализа
• HSPA для высокоскоростных каналов передачи данных

• Анализатор радиосетей высшего класса R&S®TSMx
• До двух мобильных телефонов
• Поддерживаемые мобильные телефоны (Samsung, Nokia, Qualcomm, Sagem, Siemens и др.)
• Приемник GPS с выходом PPS
• Аккумуляторная батарея для R&S®TSMx (одна запасная)
• Высокопроизводительный ноутбук с Windows XP и ПО R&S®ROMES
• Самсонитовый рюкзак

• Портативность: 430 мм x 300 мм x 120 мм
• Рюкзак массой менее 6 кг (с аккумуляторной батареей)
• Примерно 4 часа непрерывной работы от аккумуляторов
• Запасная аккумуляторная батарея
• Зарядное устройство 230 В переменного тока в комплекте
