Вольтметры универсальные (прецизионные мультиметры) НМ8112-3

Описание

Разрешение: 100 нВ, 100 пА, 100 мкОм, 10мкГц, 0,01 °C/F

Характеристики

Информация для заказа

Комплект поставки:

Наименование	Количество	Примечание
Вольтметр (НМ8112-3/НМ8112-3S)	1 шт.
Шнур питания	1 шт.
Измерительные ПВХ-провода	2 шт.	HZ15
Интерфейсный кабель	1 шт.	HZ14

HZ42 Комплект для монтажа в стойку 19" 2RU
HO880 IEEE-488 (GPIB) интерфейс, гальванически развязанный

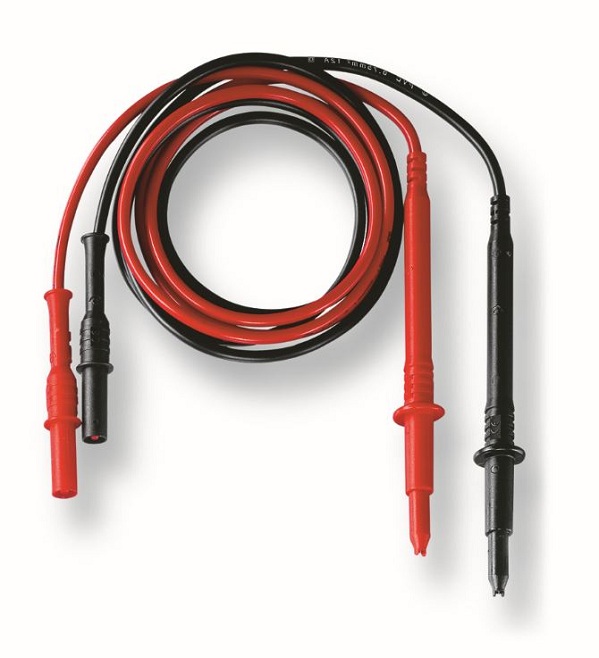

HZ15 Измерительные ПВХ-провода (2 шт.)

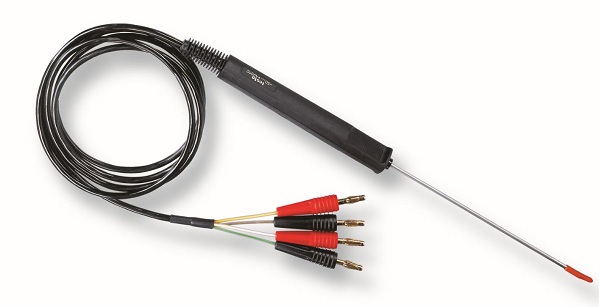

HZ887 Датчик температуры

Описание

Утвержденный тип средств измерений.(скачать сертификат)

Модель	Виды измерений	Дополнительно
НМ8112-3	Напряжение постоянного тока, напряжение переменного тока, ток постоянный, ток переменный, сопротивление, частота, температура	-
НМ8112-3S		Включая опцию HO112 Коммутатор каналов измерения

Вольтметры универсальные НМ8112-3, НМ8112-3S предназначены для измерений напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты и периода электрических сигналов.

Описание средства измерений

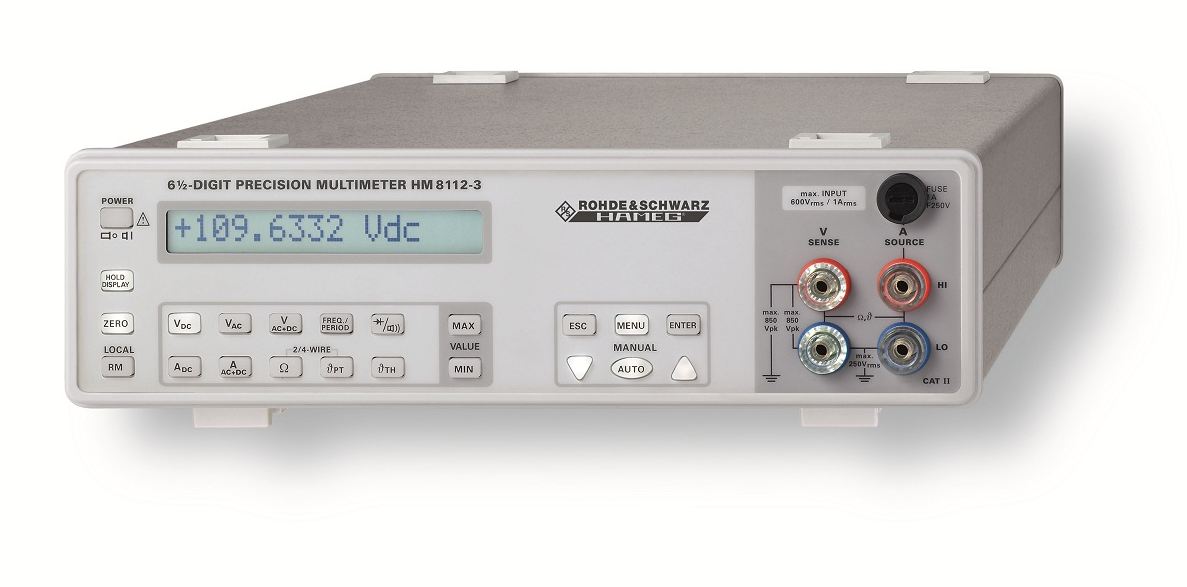

Вольтметры представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится 6,5-разрядный дисплей, на котором отображаются результаты измерений, клавиша включения питания, клавиша установки нуля измерительной части прибора при измерениях постоянного тока и напряжения, кнопки удержания отображаемого на дисплее значения, а также максимального и минимального значений за цикл измерений. Вольтметр имеет внутренний регистратор данных емкостью до 32000 результатов измерений. В нижней части панели расположены две пары входных измерительных разъемов, функциональные клавиши, обеспечивающие режимы измерений различных физических величин, и группа клавиш меню, позволяющих осуществлять вызов меню, производить навигацию в пунктах меню и диапазонах измерений и применение введенных значений величин, а также производить выбор параметров в меню регистрации.

На задней панели вольтметра имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для передачи данных на ЭВМ, переключатель напряжения сетевого питания и в модификации НМ8112-3S – сканер для коммутации каналов измерения; имеется возможность коммутации девяти измерительных каналов 2-х и 4-х проводных (опция HO112).

Подробно

Метрологические и технические характеристики
Режим измерения напряжения постоянного тока

Верхние пределы диапазонов измерений, В	Разрешение, мкВ	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С
0,1	0,1 – 1*	±(0,00005·Х + 0,000006·Р)	0,000008
1,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
10,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
100,0	0,1 – 1	±(0,00003·Х + 0,000006·Р)	0,000008
600,0	0,1 – 1	±(0,00004·Х + 0,000006·Р)	0,000008
Примечания: 1 * - 1 мкв для интервала измерения 0,1 с; 0,1 мкВ для интервала измерения 1-60 с 2 – здесь и далее Х – значение измеренной величины, Р – верхний предел диапазона измерений

Входное импедансе: в диапазонах 0,1 В, 1,0 В – 1 ГОм, в диапазонах 10/100/600 В – 10 МОм.

Режим измерения напряжения переменного тока (СКЗ)

Верхние пределы диапазонов измерений, В	Разрешение, мкВ	Полоса частот	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С
0,1	0,1 – 1,0	20 Гц – 1 кГц	±(0,001·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
0,1		1 кГц – 10 кГц	±(0,05·Х + 0,005·Р)
1,0		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)
		1 кГц – 10 кГц	±(0,0015·Х + 0,0008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)	±(0,0008·Х + 0,0001·Р)
		100 кГц – 300 кГц	±(0,07·Х + 0,0015·Р)
10		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)	±(0,0008·Х + 0,0001·Р)
		100 кГц – 300 кГц	±(0,04·Х + 0,0015·Р)
100		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
		10 кГц – 50 кГц	±(0,003·Х + 0,001·Р)	±(0,0008·Х + 0,0001·Р)
		50 кГц – 100 кГц	±(0,008·Х + 0,0015·Р)	±(0,0008·Х + 0,0001·Р)
600		20 Гц – 1 кГц	±(0,0008·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)
600		1 кГц – 10 кГц	±(0,001·Х + 0,0008·Р)	±(0,0001·Х + 0,00008·Р)

Входное импедансе: в диапазонах 0,1 В, 1,0 В – 1 ГОм/60 пФ, в диапазонах 10/100/600 В –
10 Мом/60 пФ.
Время установления показаний – 1,5 с.
Защита измерительного входа от перегрузки: 850 В пик или 600 В пост.
Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений

Режим измерения силы постоянного тока

Верхние пределы диапазонов измерений	Разрешение, нА	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С	Температурный коэффициент /°С
100 мкА, 1 мА, 10 мА, 100 мА, 1 А	0,1 – 1	±(0,0002·Х + 0,00002·Р)	в диапазоне от 10 до 21 °С ±(0,00002·Х + 0,00001·Р) в диапазоне от 25 до 40 °С ±(0,0001·Х + 0,0001·Р)

Режим измерения силы переменного тока

Верхние пределы диапазонов измерений	Разрешение, нА	Полоса частот	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С	Температурный коэффициент /°С
100 мкА, 1 мА, 10 мА, 100 мА, 1 А	0,1 – 1,0	45 Гц – 1 кГц	±(0,001·Х + 0,0008·Р)	в диапазоне от 10 до 21 °С ±(0,00002·Х + 0,00001·Р) в диапазоне от 25 до 40 °С ±(0,0001·Х + 0,0001·Р)
100 мкА, 1 мА, 10 мА, 100 мА, 1 А	0,1 – 1,0	1 кГц – 5 кГц	±(0,002·Х + 0,0008·Р)

Время установления показаний – 1,5 с.

Режим измерения сопротивления постоянному току

Верхние пределы диапазонов измерений	Разрешение, мОм	Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С,	Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С /°С
100 Ом	0,1 – 1,0	±(0,00005·Х + 0,000015·Р)	0,000008
1 кОм		±(0,00005·Х + 0,00001·Р)
10 кОм		±(0,00005·Х + 0,00001·Р)
100 кОм		±(0,00005·Х + 0,00001·Р)
1МОм		±(0,0005·Х + 0,00002·Р)	0,00002
10 МОм		±(0,005·Х + 0,0002·Р)	0,0001

Измерительный ток в режиме измерения сопротивления

Верхние пределы диапазонов измерений сопротивления	Сила тока
100 Ом, 1 кОм	1 мА
10 кОм	100 мкА
100 кОм	10 мкА
1 МОм	1 мкА
10 МОм	100 нА

Максимальное измерительное напряжение: 3 В
Защита входа от перегрузки: 250 ВПИК

Режим измерения частоты и периода

Диапазон измерений	Разрешение	Пределы допускаемой основной погрешности при (23 ± 5) °С	Время измерения, с
1 Гц – 100 кГц	(0,00001 – 1) Гц	±0,0005·Х	1 – 2

Общие технические характеристики

Наименование параметра	Значение
Регулируемые интервалы измерений, с	0,1	1 – 60
Максимальное индицируемое число Диапазон 600 В Диапазон 1 А	120000 60000 100000	1200000 600000 1000000
Время готовности к работе, мин, не более	30
Напряжение и частота питающей сети	(105 – 254) В, 50/60 Гц
Потребляемая мощность, В·А	8
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С	от 5 до 40 от 5 до 80 от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более	285 × 75 × 365
Масса, кг, не более	3

Поверка осуществляется в соответствии с документом «Вольтметры универсальные НМ8112-3, НМ8112-3S. Методика поверки» 45-8112-0311 МП, утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 апреля 2012 г.
Интервал между поверками – 1 год.
