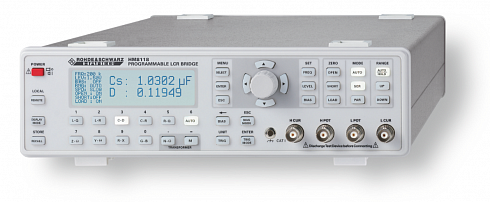

Измеритель иммитанса (RLC-метр) НМ8118

Описание

от 20 Гц до 200 кГц

Характеристики

Информация для заказа

Комплектация

Наименование	Количество	Примечание
Измеритель иммитанса НМ8118	1 шт.
Шнур питания	1 шт.

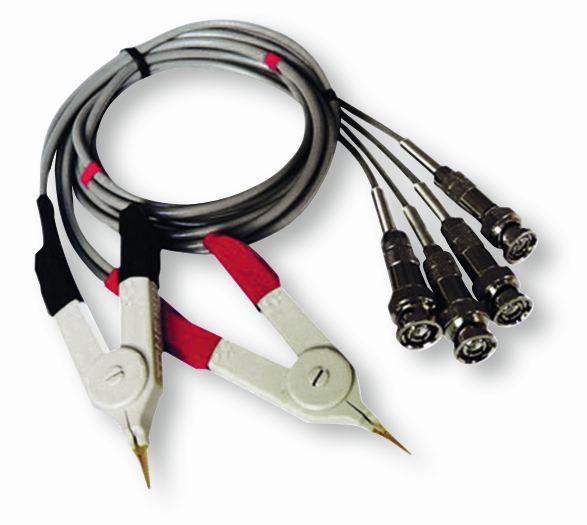

4-проводные измерительные кабели	1 шт.	HZ184

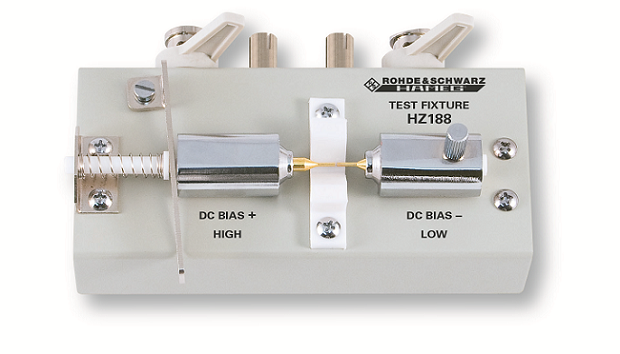

4-проводное измерительное устройство для элементов поверхностного монтажа	1 шт.	HZ188

Опции и аксессуары:
HZ42 Комплект для монтажа в стойку 19" 2RU
HO880 IEEE-488 (GPIB) интерфейс, гальванически развязанный
HZ181 4-разъемный стационарный блок с шунтирующей пластиной
HZ184 4-разъемный измерительный кабель Кельвина
HZ186 4-разъемный измерительный кабель-преобразователь
HZ188 4-разъемный стационарный блок для тестирования SMD-компонентов

Описание

Утвержденный тип средств измерений.(скачать сертификат)

Измеритель иммитанса (RLC-метр) НМ8118

Модель	Диапазон частот	Функции измерения
НМ8118	20 Гц…200 кГц	Функции измерения L, C, R, \|Z\|, X, \|Y\|, G, B, D, Q, Θ, Δ, M, N

Назначение средства измерений
Измерители иммитанса НМ8118 предназначены для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

Описание средства измерений
Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.

Подробно

Метрологические и технические характеристики

Наименование характеристики			Значение
Диапазон измерения импеданса Z (полного комплексного сопротивления)			от 0,2 мОм до 100 МОм
Диапазон измерения сопротивления R			от 0,2 мОм до 100 МОм
Диапазон измерения емкости С			от 0,01 пФ до 100 мФ
Диапазон измерения индуктивности L			от 10 нГн до 100 кГн
Диапазон измерения тангенса угла потерь D			от 0,0001 до 9,9999
Диапазон измерения добротности Q			от 0,1 до 9999,9
Диапазон измерения фазового угла Ө			от -179° до 180°
Пределы допускаемой приведенной базовой погрешности измерения величин D, Q, Ө на частоте 1 кГц			±0,1 %
Диапазон частот тестового сигнала			от 20 Гц до 200 кГц (69 шагов)
Пределы допускаемой относительной погрешности установки частоты тестового сигнала			±10-4
Диапазон уровня тестового сигнала, СКЗ			от 50 мВ до 1,5 В (шаг 10 мВ)
Пределы допускаемой относительной погрешности установки уровня тестового сигнала			±5 %
Диапазон значений внутреннего напряжения постоянного смещения			от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего тока постоянного смещения			от 0 до 200 мА (шаг 1 мА)
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)
Диапазон импеданса	Диапазон частот	Погрешность
0,2 мОм – 2,5 Ом	20 Гц – 10 кГц	±(0,3 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,5 % + 2 мОм/\|Z\|)
2,5 Ом – 100 Ом	20 Гц – 10 кГц	±(0,1 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,2 % + 2 мОм/\|Z\|)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
100 Ом – 25 кОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,2 % + \|Z\|/100 МОм)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
25 кОм – 1 МОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
1 МОм – 4 МОм	20 Гц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
4 МОм – 100 МОм	20 Гц – 10 кГц	±(0,2 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
Температурный коэффициент погрешности измерения величин Z, R, L, C		±5·10-6/°C

Общие технические характеристики

Наименование параметра	Значение
Время установления рабочего режима прибора, минут, не более	30
Напряжение и частота питающей сети	(110 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, В·А, не более	20
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С	от 5 до 40 от 5 до 80 от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более	285 × 75 × 365
Масса, кг, не более	4

Поверка осуществляется в соответствии с документом «Измерители иммитанса НМ8118. Ме-тодика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 мая 2012 г.
Интервал между поверками – 1 год.
