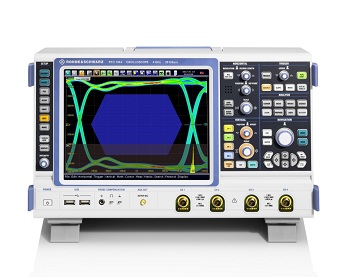

Цифровые осциллографы серии RTO (Rohde&Schwarz)
| Видео |
Пользовательский интерфейс осциллографа RTO компании Rohde&SchwarzИнтуитивно понятный интерфейс осциллографов серии RTO компании Rohde&Schwarz обеспечивает вам быструю и эффективную работу.Основные параметры осциллографа R&S RTO и их влияние на точностьОсциллографы Rohde и Schwarz предназначены для инженеров, которым необходимо самое надежное и точное представление сигналов, которые они анализируют.Осциллографы R&S RTO. Решение для испытания на соответствие USB 2.0Осциллографы реального времени Роде и Шварц. Решение для испытания на соответствие USB 2.0. Интерфейс USB поддерживает битрейт до 480 Мб/с и является идеальным интерфейсом для устройств хранения данных, видео, аудио и весьма часто применяется в промышленности.Цифровые осциллографы серии RTOОсциллограф RTO от Rohde&Schawarz. Невероятно быстрый. Интуитивно понятный. Поразительно точный.Аппаратное восстановление тактовых сигналов на осциллографе R&S RTOОсциллограф «Роде и Шварц» RTO с опцией K13 -- первый в отрасли для цифрового восстановления тактовых сигналов в реальном времени; он сочетает в себе точность программного восстановления тактовых сигналов со скоростью и производительностью восстановления тактовых сигналов в реальном времени.Осциллографы R&S. Работа с мастером измерений джиттера на осциллографе R&S®RTOИзмерения джиттера имеют важное значения для определения качества как синхронизирующих сигналов, так и сигналов данных. С принципиальной точки зрения, измерение джиттера -- это измерение временной составляющей сигналов. В данном видеоролике мы рассмотрим искажения временного интервала сигнала данных. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Информация для заказа |
1) Для серийных номеров прибора ≥300000, включает калибровку в сервис-центре. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание |
Утвержденный тип средств измерений. Добро пожаловать в будущее Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания 600 МГц, 1 ГГц, 2 ГГц и 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением. Семейство R&S®RTO
Основные свойства
Характерные особенности
Аппаратное ускорение анализа
Высокоточная цифровая система синхронизации
Новый уровень удобства работы
Убедительная точность
Опция логического анализатора Опция логического анализа RTO-B1 позволяет анализировать логические состояния цифровых шин данных по 16 каналам с тактовой частотой до 400 МГц, разрешением по времени 200 пс (частота дискретизации 5 ГГц) и с глубиной записи до 200 миллионов точек. При этом даже с включенными цифровыми каналами осциллографы RTO обеспечивают скорость обновления экрана свыше 200 тысяч осциллограмм в секунду. Опция RTO-B1 легко может быть установлена на любую модель осциллографа RTO. Демодуляция сигналов на квадратурные составляющие Программная опция RTO-K11 позволяет захватывать модулированные входные сигналы, выполнять их аппаратную векторную демодуляцию, фильтрацию и повторную выборку соответствующих I/Q данных для обеспечения требуемой частоты дискретизации. Полученные I/Q данные затем доступны для последующего анализа как в стандартных математических пакетах типа MatLab, так и в ПО Rohde-Schwarz FS-K96 по анализу сигналов OFDM. В зависимости от модели осциллографа максимальная полоса анализа входных сигналов составляет до 4 ГГц. Превосходные аппаратные характеристики осциллографов RTO обеспечивают анализ квадратурно-модулированных сигналов с опцией FS-K96 с EVM на уровне –40 дБ вплоть до частот несущей 3 ГГц. Анализ целостности сигналов Опция анализ джиттера R&S®RTO-K12 Jitter Analysis - позволяет проводить автоматические измерения таких параметров, как частота, период, ошибка временного интервала, джиттер от периода к периоду, джиттер за N периодов, скорость передачи данных и др. Функция Track function - обеспечивает более глубокий анализ измеряемых параметров с возможностью отображения результатов измерений в виде тренда измерения, таблицы, гистограммы, спектра, глазковой диаграммы. Уникальной особенностью опции является утилита тестирования по маске, позволяющая создавать шаблоны для быстрого тестирования глазковых диаграмм. Кроме того в опции имеется возможность программного восстановления тактового сигнала (Software-CDR). Опция R&S®RTO-K13 Clock Data Recovery (CDR) - активирует схему аппаратного восстановления тактового сигнала, реализованную в интегрированной микросхеме осциллографа RTO. Для восстановления тактового сигнала используются режимы ФАПЧ первого и второго порядка. Скорость передачи данных регулируется от 200 кБайт/с до 2,5 Гбайт/с для осциллографов RTO1002..24, до 5 Гбайт/с для RTO1044. В отличие от Software-CDR, использующей постобработку захваченных данных, аппаратное восстановление тактового сигнала реализовано в реальном времени, что позволяет использовать тактовый сигнал для синхронизации при измерении джиттера и построении глазковых диаграмм. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Подробно |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Применение |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Статьи по применению | Пробники | Ширина полосы пропускания | Коэффици- | Входное сопротивл- | Входная емкость | Динамиче- | Дополнитель- |
| Пассивные пробники | ||||||
| RT-ZP10 | 500 МГц | 10:1 | 10 МОм | 9,5 пФ | 400 В (ср. кв. зн.) | Длина кабеля ~1,3 м |
| RT-ZZ80 | 8,0 ГГц | 10:1 | 500 Ом | 0,3 пФ | 20 В (ср. кв. зн.) | Длина кабеля ~1,1 м |
| Пассивные высокого напряжения | ||||||
| RT-ZH10 |
| 100:1 | 50 МОм | 7.5 пФ | 1 кВ (ср. кв. зн.) |
Длина кабеля ~2м |
| RT-ZH11 | 1000:1 | 4 кВ (пик.) | ||||
| Активные несимметричные пробники | ||||||
| RT-ZS10Е |
|
|
|
|
±8 В
| Длина кабеля ~1,1 м |
| RT-ZS10 | Встроенный вольтметр и микропереклю- чатель для управления прибором | |||||
| RT-ZS20 | 1.5 ГГц | |||||
| RT-ZS30 | 3.0 ГГц | |||||
| RT-ZS60 | 6.0 ГГц | 0,3 пФ | Длина кабеля ~1,1 м | |||
| Активные дифференциальные пробники | ||||||
| RT-ZD10 | 1 ГГц | 10:1/100:1 | 1 МОм | 0.6 пФ 13 пФ | ±5 В/ 50 В (DC), 46 В (AC peak) | Встроенный вольтметр и микропереклю- чатель для управления прибором |
| RT-ZD20 | 1.5 ГГц | 10:1 | 0.6 пФ 35 пФ | ±5 В | ||
| RT-ZD30 | 3.0 ГГц | |||||
| RT-ZD40 | 4.5 ГГц | |||||
| Активный дифференциальный пробник высокого напряжения | ||||||
| RT-ZD01 | 100 МГц | 100:1 | 8 МОм | 35 пФ | +/- 140 В | Длина кабеля ~ 90 см. Длина измерительных проводников ~ 30 см. |
1000:1 | +/- 1400 В | |||||
Семейство пробников RTО
| Пробники | Ширина полосы пропускания | Макс. сила тока | Время нарастания | Погрешность преобразования | Макс. напряжение | Дополнительно |
| Токовые пробники | ||||||
| RT-ZC10 | 10 МГц | 150 A / ±300 A | 35 нс | ±1 % до 150 A (скз.) | 600 В (CAT II) | Требуется внешний источник питания, RT-ZA13 |
| RT-ZC20 | 100 МГц | 30 A / ±50 A | 3.5 нс | ±1 % до 30 A (скз.) | 300 В (CAT I) | |
