Запасной набор принадлежностей для R&S®RT-ZS10/R&S®RT-ZS10E
R&S®RT-ZA2
1416.0405.02
Набор наконечников для R&S®RT-ZS10/R&S®RT-ZS10E
R&S®RT-ZA3
1416.0411.02
Минизажимы
R&S®RT-ZA4
1416.0428.02
Микрозажимы
R&S®RT-ZA5
1416.0434.02
Набор проводов
R&S®RT-ZA6
1416.0440.02
Источник питания для токовых пробников, ±12 В, ±2.5 А пост. тока
R&S®RT-ZA13
1409.7789.02
Внешний аттенюатор 10:1 к пробнику R&S®RT-ZD20
R&S®RT-ZA15
1410.4744.02
Принадлежности
Крышка для передней панели
R&S®RTM-Z1
1305.0272.02
Мягкая сумка для осциллографов R&S®RTM и принадлежностей
R&S®RTM-Z3
1305.0289.02
Транспортный кейс
R&S RTM-Z4
1317.4210.02
Набор для монтажа в стойку
ZZA-RTM
1304.8292.02
Описание
Преимущества
Благодаря своим превосходным измерительным характери стикам и разнообразию полезных функций, осциллографы R&S®RTM облегчают повседневную работу как при разработке изделий, так и в сервисе. Их компактные размеры, простое управление и великолепный экран делают эти приборы лучшим выбором для ежедневных задач контроля и измерений .
Применение Синхронизация и декодирование протоколов последовательной передачи данных
Поддержка различных стандартов последовательной передачи данных
Инструменты для синхронизации и декодирования интерфейсов I2C, SPI и UART/RS-232, LIN и CAN
Запуск по предопределенным сообщениям/адресам шины
Отображение результатов декодированной информации как в виде цветной кодировки сигналов шины, так и в виде таблицы.
Анализ записанных сигналов по событиям, представляющим интерес для пользователя, с помощью функций поиска и навигации.
Подробно
Система вертикального отклонения
Количество каналов
RTM2032/2052
2
RTM2034/2054
4
Полоса пропускания (на уровне–3 dB) при 50 Ом
RTM2032/2052
300 МГц
RTM2034/2054
500 МГц
Время нарастания переходной характеристики (расчетное)
RTM2032/2052
1 нс
RTM2034/2054
700 пс
Входное сопротивление
50 Ом ±1.5 %
1 МОм ±1 %, 15 пФ (расчетное)
Чувствительность
При максимальной полосе пропускания во всех диапазонах
50 Ом: от 1 мВ/дел до 1 В/дел
1 МОм: от 1 мВ/дел до 10 В/дел
Разрешение
8 бит
Система сбора информации
Максимальная частота дискретизации (в режиме реального времени)
2,5 ГГц; 5 ГГц при объединении каналов
Объем памяти
RTM2032/2034 RTM2052/2054
10 млн. отсчетов; 20 млн отсчетов при объединении каналов
Режимы детектирования
Возможно сочетание режима прореживания и арифметических опереаций с формой сигнала
Выборка, пиковый детектор, режим высокого разрешения
Арифметические операции
Выключены, огибающая, усреднение, сглаживание
Режимы интерполяции
Sin(x)/x
Система горизонтального отклонения
Диапазон временной развертки
От 1 нс/дел до 50 с/дел
Погрешность временной развертки
RTM2032/2034 RTM2052/2054
3.5ppm
Задержка между каналами
±100 нс
Система синхронизации
Режимы синхронизации
По фронту, по длительности, видео, по шаблону, B-триггер
Опционально: I2C, SPI,UART/RS-232
Уровень синхронизации
± 10 дел. от центра экрана
Функции анализа и измерений
Быстрое измерение (QuickMeas)
При нажатии кнопки доступные измеренные величины выводятся непосредственно на экран и непрерывно обновляются
пиковое напряжение, пол. пик,отр. пик, время нарастания, время спада, среднее значение,среднеквадратичное значение, период, частота
Автоматические измерения
уровень, пиковое напряжение,пол. пик, отр. пик, период, частота, число импульсов, число отр. импульсов, число фронтов возрастания, число фронтов спада, ширина импульса, обратная ширина импульса, скважность, скважность отр. импульсов,время нарастания, время спада, период синхронизации,частота синхронизации
Курсорные измерения
напряжение, время, отношение по Х, отношение по Y, число импульсов, пиковое значение, среднеквадратичное значение, среднее значение, время нарастания, время спада, вертикальный маркер
Синхронизация и декодирование протоколов последовательной передачи данных
Множество поддерживаемых стандартов
Высокие скорости захвата, позволяющие быстро обнаруживать ошибки
Простая и быстрая настройка конфигурации
Гибкая синхронизация протоколов
Понятное отображение данных
Интуитивно понятная навигация
Испытания на соответствие USB 2.0. Для автоматизированного тестирования USB устройств осциллограф RTO управляется программным обеспечением USB 2.0 Compliance Test (опция RTO-K21) и соединяется с испытываемым устройством тестовым набором RT-ZF1. Программное обеспечение RTO-K21 работает на отдельном ПК, управляет осциллографом RTO и направляет пользователя иллюстрированными пошаговыми инструкциями в процессе измерений. Отдельные тесты проверяют, например, качество сигнала передатчика USB по тестовой маске, основные компоненты и синхронизацию протоколов USB, и тестируют чувствительность приемника USB для корректной работы на минимальных уровнях сигнала. Конфигурируемый протокол испытания документирует измерения, включая числовые данные или скрин-шоты осциллографа в зависимости от выбора пользователя. Для надлежащего соединения испытуемого устройства c осциллографом используется тестовый набор RT-ZF1, состоящий из двух тестовых плат и соответствующих аксессуаров, таких как USB-кабели и адаптеры к мини-USB и микро-USB. «Плата Качества сигнала» содержит различные экспериментальные участки для тестирования качества сигнала передатчика и приемника испытуемого устройства. «Плата Загрузки» требуется для тестирования Концентратора USB, моделирует различные условия загрузки.
Принадлежности Высококачественные активные и пассивные пробники дополняют осциллографы RTО. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.
Семейство измерительных наконечников RTO
Пробники
Ширина полосы пропускания
Коэффици- ент деления
Входное сопротивл- ение
Входная емкость
Динамиче- ский диапазон
Дополнитель- но
Пассивные пробники
RT-ZP10
500 МГц
10:1
10 МОм
9,5 пФ
400 В (ср. кв. зн.)
Длина кабеля ~1,3 м
RT-ZZ80
8,0 ГГц
10:1
500 Ом
0,3 пФ
20 В (ср. кв. зн.)
Длина кабеля ~1,1 м
Пассивные высокого напряжения
RT-ZH10
400 МГц
100:1
50 МОм
7.5 пФ
1 кВ (ср. кв. зн.)
Длина кабеля ~2м
RT-ZH11
1000:1
4 кВ (пик.)
Активные несимметричные пробники
RT-ZS10Е
1.0 ГГц
10:1
1 МОм
0.8 пФ
±8 В
Длина кабеля ~1,1 м
RT-ZS10
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZS20
1.5 ГГц
RT-ZS30
3.0 ГГц
RT-ZS60
6.0 ГГц
0,3 пФ
Длина кабеля ~1,1 м
Активные дифференциальные пробники
RT-ZD10
1 ГГц
10:1/100:1
1 МОм
0.6 пФ 13 пФ
±5 В/ 50 В (DC), 46 В (AC peak)
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZD20
1.5 ГГц
10:1
0.6 пФ 35 пФ
±5 В
RT-ZD30
3.0 ГГц
RT-ZD40
4.5 ГГц
Активный дифференциальный пробник высокого напряжения
RT-ZD01
100 МГц
100:1
8 МОм
35 пФ
+/- 140 В
Длина кабеля ~ 90 см. Длина измерительных проводников ~ 30 см.
1000:1
+/- 1400 В
Семейство пробников RTО
Пробники
Ширина полосы пропускания
Макс. сила тока (скз./пик.)
Время нарастания
Погрешность преобразования
Макс. напряжение
Дополнительно
Токовые пробники
RT-ZC10
10МГц
150 A /±300 A
35 нс
±1 % до 150 A (скз.)
600В (CAT II) 300В (CAT III)
Требуется внешний источник питания, например
RT-ZA13
RT-ZC20
100 МГц
30 A / ±50 A
3.5 нс
±1 % до 30 A (скз.)
300 В (CAT I)
Принадлежности
Высококачественные пробники с разнообразными принадлежностями Высококачественные активные и пассивные пробники дополняют осциллографы RTM. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.
Семейство пробников R&S®RTM
Пробники
Ширина полосы пропускания
Коэффици- ент деления
Входное сопротивл- ение
Входная емкость
Динамиче- ский диапазон
Дополнитель- но
Пассивные пробники
RTМ-ZP10
500 МГц
10:1
10 МОм
~10 пФ
400 В (ср. кв. зн.)
Пробники высокого напряжения
RT-ZH10
400 МГц
100:1
50 МОм
7.5 пФ
1 кВ (ср. кв. зн.)
RT-ZH11
1000:1
4 кВ (пик.)
Активные несимметричные пробники
RT-ZS10E
1.0 ГГц
10:1
1 МОм
0.8 пФ
±8 В
RT-ZS10
1.0 ГГц
Встроенный вольтметр и микропереклю- чатель для управления прибором
Активные дифференциальные пробники
RT-ZD10
1 ГГц
10:1/100:1
1 МОм
0,6 пФ/1.3 пФ
±5 В/ 50 В (DC), 46 В (AC peak)
Встроенный вольтметр и микропереклю- чатель для управления прибором
RT-ZD20
1.5 ГГц
10:1
1 МОм
0.6 пФ
±5 В
Встроенный вольтметр и микропереклю- чатель для управления прибором
Осциллограф является, без сомнения, важнейшим инструментом в измерительной технике для определения характеристик аналоговых и цифровых сигналов во временной области.

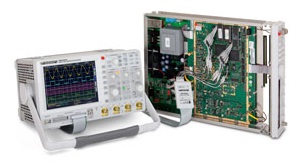

Цифровые осциллографы HAMEG представлены линейкой HMO с возможностью подключения логических пробников для исследования смешанных сигналов.
