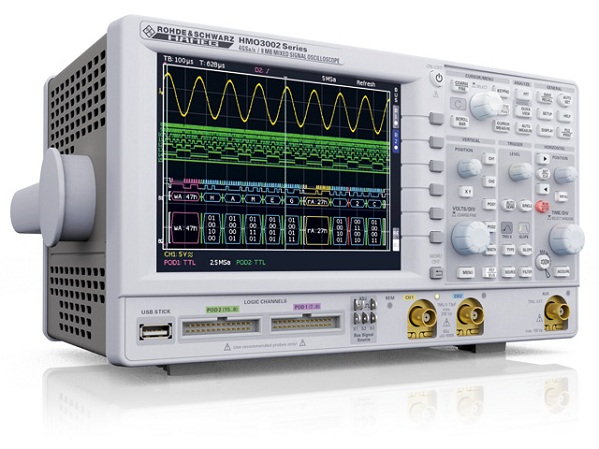

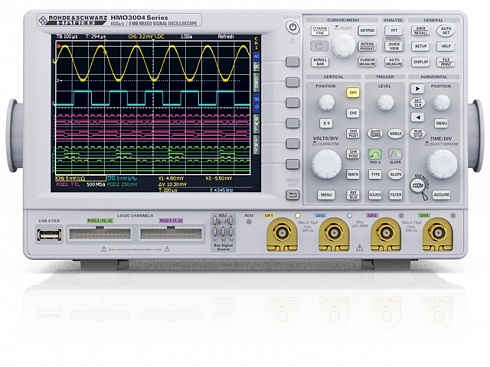

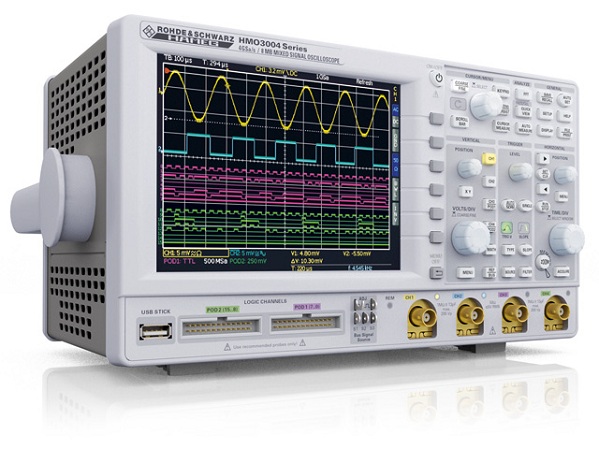

Цифровые осциллографы HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054

Описание

2 (4) - канальные цифровые осциллографы с полосой пропускания 300/ 400/ 500 МГц

Характеристики

Информация для заказа

Наименование		Тип устройства

2-канальный цифровой осциллограф (300МГц)		HMO3032
4-канальный цифровой осциллограф (300МГц)		HMO3034
2-канальный цифровой осциллограф (400МГц)		HMO3042
4-канальный цифровой осциллограф (400МГц)		HMO3044
2-канальный цифровой осциллограф (500МГц)		HMO3052
4-канальный цифровой осциллограф (500МГц)		HMO3054
Принадлежности в комплекте: шнур питания, руководство по эксплуатации, 2[4] пробника с коэффициентом деления 10:1, компакт-диск
Рекомендуемые принадлежности:
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных I2C, SPI, UART/RS-232 по логическим и аналоговым каналам		HOO10
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных I2C, SPI, UART/RS-232 по аналоговым каналам		HOO11
Синхронизация и декодирование с аппаратным ускорением последовательных шин данных CAN, LIN по логическим и аналоговым каналам		HOO12
Активный 8-канальный логический пробник		HO3508
2 x HO3508, активные 8-канальные логические пробники		HO3516
Сдвоенный интерфейс Ethernet/USB		HO730
Интерфейс IEEE-488 (GPIB) гальванически развязанный		HO740
Комплект для монтажа в 19»-стойку, 4U
Чехол для защиты и транспортировки прибора
Высоковольтный пробник 1000:1 (400 МГц, 1000 В эфф.)		HZO20
Активный пробник, 1 ГГц (0,9 пФ, 1 МОм, с набором принадлежностей)		HZO30
Активный дифференциальный пробник 200 МГц (10:1, 3.5 пФ, 1 МОм)		HZO40
Активный дифференциальный пробник 800 МГц (10:1, 1 пФ, 200 кОм)		HZO41
Токовый пробник постоянного/переменного тока, 20 A, 0...100 кГц		HZO50
Токовый пробник постоянного/переменного тока, 1000 A, 0...20 кГц		HZO51
Расширение полосы пропускания осциллографа HMO3032/3034 до 500 МГц		HO0352/HO0354
Расширение полосы пропускания осциллографа HMO3042/3044 до 500 МГц		HO0352/HO0454

Описание

Осциллографы цифровые запоминающие HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

Семейство HMO3000

Базовый модуль	Пропускная способность	Каналы
HMO3032	300МГц	2
HMO3034	300МГц	4
HMO3042	400МГц	2
HMO3044	400МГц	4
HMO3052	500МГц	2
HMO3054	500МГц	4

Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

Основные свойства

Основные свойства HMO3052/3054 (500 МГц)

4 млрд. отсчетов/с в реальном масштабе времени, малошумящий параллельный АЦП эталонного класса
Память на 8 млн. точек, увеличение фрагмента из памятидо масштаба 200 000:1
MSO (режим смешанных сигналов с опцией HO3508 [HO3516])с 8 [16] логическими каналами
Синхронизация и аппаратно-ускоренное декодирование последовательных шин I2C, SPI, UART/RS-232 (опции HOO10и HOO11), CAN, LIN (опция HOO12)
Удобная навигация с помощью 8 пользовательских маркеров
Контроль по критерию «годен/не годен» на основе масок
Коэффициент отклонения от 1 мВ/дел, управление смещениемв диапазоне ±0,2...±20 В
Размер изображения 12 делений по оси Х, 20 делений по оси Y(Виртуальный экран)
Режимы синхронизации: по фронту, по видеосигналу, по длительности импульса, логический, задержанный, по событию,ручная регулировка стабильности
6-разрядный частотомер, автоматические измерения, редакторформул, относительные курсорные измерения, анализ спектрас помощью БПФв реальном масштабе времени
ЖК-экран высокой четкости, 16,5 см (6,5 дюймов), разрешениеVGA, выход DVI
Практически бесшумный вентилятор
3 xUSB-выхода для съемного носителя данных, принтераи дистанционного управления, дополнительные опции IEEE-488(GPIB) или Ethernet/USB

Технические характеристики

Наименование характеристики		Значение характеристики
Число каналов		HMO3032, HMO3042, HMO3052	2
		HMO3034, HMO3044, HMO3054	4
Число логических каналов		HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054	16
Разрядность АЦП, бит			8
Максимальная частота дискретизации на канал, ГГц		HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054	2 (4 – при объединении каналов)
Объем памяти на канал, Мбайт		HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054	4 (8 – при объединении каналов)
Полоса пропускания, МГц (при коэффициенте отклонения ≥ 5 мВ/дел)		HMO3032, HMO3034	от 0 до 300
		HMO3042, HMO3044	от 0 до 400
		HMO3052, HMO3054	от 0 до 500
Полоса пропускания, МГц (при коэффициенте отклонения ≤ 2 мВ/дел)		HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	от 0 до 200
Время нарастания переходной характеристики, нс, не более		HMO3032, HMO3034	1,16
		HMO3042, HMO3044	0,875
		HMO3052, HMO3054	0,7
Диапазон значений коэффициента развертки		HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	от 1 нс/дел до 50 с/дел
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора		HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	±15×10-6
Диапазон значений коэффициента отклонения (КО)	входное сопротивление 50 Ом	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	от 1 мВ/дел до 1 В/дел
	входное сопротивление 1 МОм	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	от 1 мВ/дел до 5 В/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения, %			±2,0
Диапазон установки постоянного смещения, В			от ± 0,2 до ± 20
Минимальный уровень синхронизации от входов каналов осциллографа дел. не более		HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	0,8
			1,0 (при коэффициенте отклонения не более 5 мВ)
Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более		HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054	500
Источники синхронизации			входы каналов, вход внешнего запуска, сеть питания, входы логических каналов
Режимы запуска			автоматический, ждущий, однократный
Виды запуска			по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных
Входное сопротивление	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054		1 МОм, 50 Ом
Входная емкость	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054		(14±2) пФ
Габаритные размеры (длина х ширина х высота), мм, не более	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054		220 х 285 х 175
Масса (без опций и аксессуаров), кг, не более	HMO3032, HMO3034 HMO3042, HMO3044 HMO3052, HMO3054		3,6
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %			от 5 до 40 от 5 до 80
Хранение/транспортирование: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, %			от минус 20 до +70 до 80
Время прогрева			30 мин
