Цифровой осциллограф HMO1522 / HMO1524

Описание

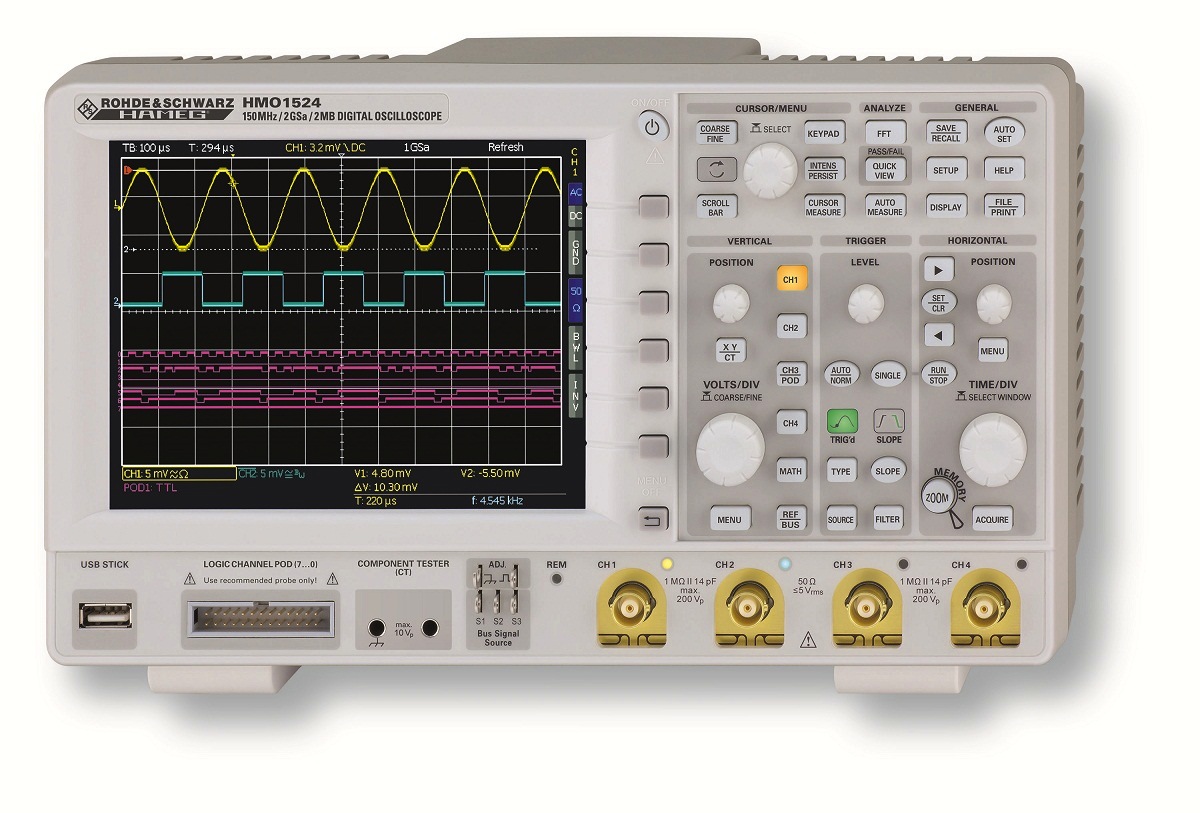

2 (4) - канальный цифровой осциллограф с полосой пропускания 150МГц

Характеристики

Информация для заказа

Комплект поставки:
В комплект поставки входят: осциллограф цифровой запоминающий, кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя.

HOO10 Опция для аналоговых каналов и/или логических каналов, запуск и декодирование для последовательного интерфейса I2C, SPI, UART/RS-232
HOO11 Опция для аналоговых каналов, запуск и декодирование для последовательного интерфейса I2C, SPI, UART/RS-232
HOO12 Запуск и декодирование для интерфейса CAN/LIN
HO730 Интерфейс Ethernet и USB
HO740 Интерфейс IEEE-488 (GPIB)
HO3508 Активный логический пробник на 8 каналов
HZO20 Пробник высокого напряжения 1000:1 (400 МГц, 1000 Вэфф)
HZO30 Активный пробник 1 ГГц (0.9 пФ, 1 МΩ)
HZO40 Активный дифференциальный пробник 200 МГц (10:1, 3.5 пФ, 1 МΩ)
HZO41 Активный дифференциальный пробник 800 МГц (10:1, 1 пФ, 200 кΩ)
HZO50 Токовый пост./перем. пробник 30 А, 0…100 кГц
HZO51 Токовый пост./перем. пробник 100/1,000 А, 0…20 кГц
HZO91 Комплект для монтажа в стойку 19" 4RU
HZO90 Мягкая сумка для переноски
HZ154 Пассивный пробник 1:1 (10МГц), 10:1 (100 МГц)
HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
HZ21 Переходник со штыревого разъема N-типа на гнездо BNC.
HZ31 Измерительный кабель, 50 Ом, BNC-угловой BNC-прямой разъем, 1м.
HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.

Описание

Утвержденный тип средств измерений.(скачать сертификат)

Осциллографы цифровые запоминающие HMO1522, HMO1524 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

Семейство HMO152x

Базовый модуль	Пропускная способность	Каналы
HMO1522	150МГц	2
HMO1524	150МГц	4

Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

Подробно

Метрологические и технические характеристики

Число каналов			НМО1522	2
			НМО1524	4
Число логических каналов			НМО1522, НМО1524	8
Разрядность АЦП, бит				8
Максимальная частота дискретизации на канал, ГГц			НМО1522, НМО1524	1 (2 – при объединении каналов)
Объем памяти на канал, Мбайт			НМО1522, НМО1524	1 (2 – при объединении каналов)
Полоса пропускания, МГц (при коэффициенте отклонения ≥ 5 мВ/дел)			НМО1522, НМО1524	от 0 до 150
Полоса пропускания, МГц (при коэффициенте отклонения ≤ 2 мВ/дел)			НМО1522, НМО1524	от 0 до 100
Время нарастания переходной характеристики, нс, не более			НМО1522, НМО1524	2,4
Диапазон значений коэффициента развертки			НМО1522, НМО1524	от 2 нс/дел до 50 с/дел
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора			НМО1522, НМО1524	±50×10-6
Диапазон значений коэффициента отклонения (КО)	входное сопротивление 50 Ом		НМО1522, НМО1524	от 1 мВ/дел до 1 В/дел
	входное сопротивление 1 МОм		НМО1522, НМО1524	от 1 мВ/дел до 5 В/дел
Пределы допускаемой относительной погрешности установки коэффициента отклонения, %				±2,0
Диапазон установки постоянного смещения, В				от ± 0,2 до ± 20
Минимальный уровень синхронизации от входов каналов осциллографа при коэффициенте отклонения ≥ 2 мВ, дел, не более				0,8
Источники синхронизации				входы каналов, вход внешнего запуска, сеть питания, входы логических каналов
Режимы запуска				автоматический, ждущий, однократный
Виды запуска				по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных
Входное сопротивление		НМО1522, НМО1524		1 МОм, 50 Ом
Входная емкость		НМО1522, НМО1524		(14±2) пФ
Габаритные размеры (длина х ширина х высота), мм, не более		НМО1522, НМО1524,		140 х 285 х 175
Масса (без опций и аксессуаров), кг, не более		НМО1522, НМО1524		2,5
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %				от 5 до 40 до 80
Хранение/транспортирование: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, %				от минус 20 до +70 до 70
Время прогрева				30 мин

Поверка осуществляется по документу «Осциллографы цифровые запоминающие HMO722, HMO724, HMO1022, HMO1024, HMO1522, HMO1524, HMO2022, HMO2024, HMO2524, HMO3522, HMO3524. Методика поверки». Интервал между поверками – 1 год.
