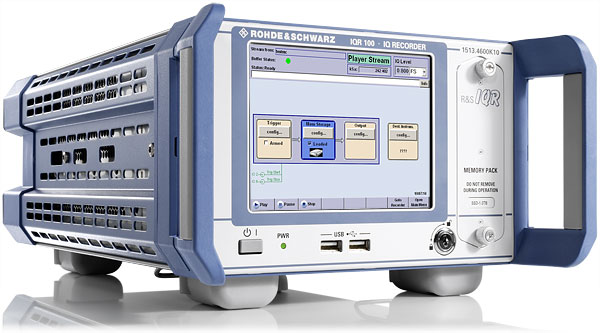

   Высокоскоростной рекордер IQR, предназначен для записи и воспроизведения цифровых потоков I/Q данных. При совместном использовании с различными приборами от R&S® (генераторы SMU, SMBV, AFQ, анализаторы FSQ, FSV, FSVR, TSMW), оснащенными цифровым интерфейсом R&S®Digital IQ, устройство IQR делает возможным сохранять и воспроизводить данные в реальном времени. Также с помощью цифрового интерфейсного модуля EX-IQ-Box рекордер IQR может подключаться к любым пользовательским устройствам с цифровым I/Q интерфейсом.

2. R&S®IQR



3. Ключевые факты

4. Быстрые ссылки

5. Модели

   1. Исполнение№ заказа
   2. Устройство записи и воспроизведения I/Q данных R&S®IQR201513.4600.02
   3. Устройство записи и воспроизведения I/Q данных R&S®IQR1001513.4600.10

6. Связанные приборы

   1. Тестовый генератор вещательных сигналов R&S®SFE100
   2. Векторный генератор сигналов R&S®SMBV100A
   3. Анализатор сигналов и спектра R&S®FSV
   4. Анализатор спектра в реальном масштабе времени R&S®FSVR
   5. Векторный генератор сигналов R&S®SMU200A
   6. Универсальный анализатор радиосетей R&S®TSMW

Высокоскоростной рекордер IQR, предназначен для записи и воспроизведения цифровых потоков I/Q данных. При совместном использовании с различными приборами от R&S® (генераторы SMU, SMBV, AFQ, анализаторы FSQ, FSV, FSVR, TSMW), оснащенными цифровым интерфейсом R&S®Digital IQ, устройство IQR делает возможным сохранять и воспроизводить данные в реальном времени. Также с помощью цифрового интерфейсного модуля EX-IQ-Box рекордер IQR может подключаться к любым пользовательским устройствам с цифровым I/Q интерфейсом.

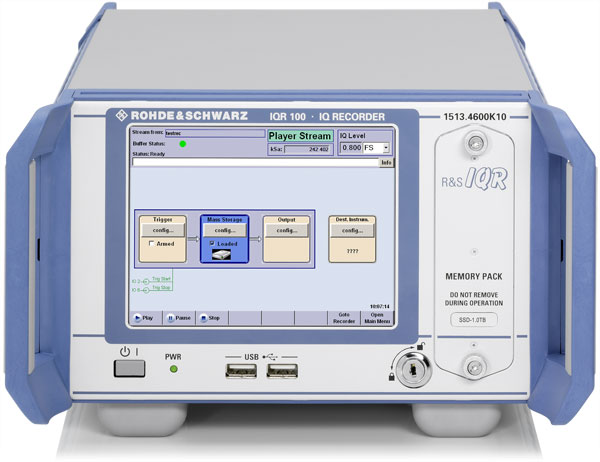

Управление прибором производится с передней панели с помощью сенсорного экрана или в режиме дистанционного управления по интерфейсу LAN. Также по сетевому интерфейсу может проводиться обмен сохраненными данными с внешним компьютером. Рекордер поддерживает различные виды синхронизации (по уровню I/Q, по внешнему сигналу запуска, по времени), а также оснащен встроенным генератором сигналов произвольной формы, способным генерировать и воспроизводить поток I/Q данных. Основные области применения устройства – анализ покрытий сетей беспроводной связи, реальная имитация в лабораториях широкополосных сигналов цифрового ТВ, запись неизвестных ВЧ сигналов для последующего анализа и т.д.

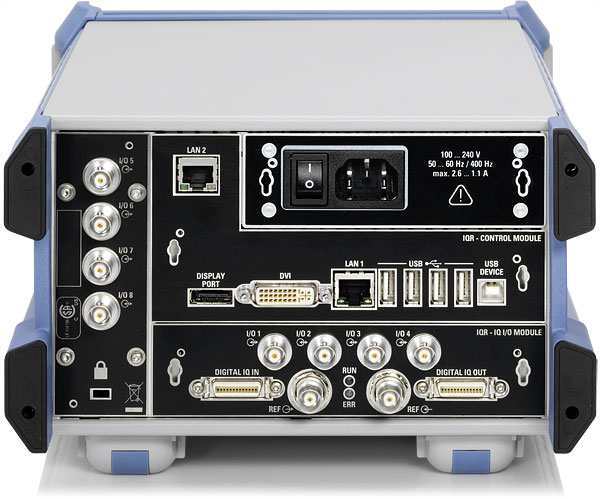

Ключевым компонентом IQR является модуль ввода/вывода IQ, который преобразовывает поток данных от цифрового интерфейса для записи в съемный модуль памяти. Модули памяти объемом 1 или 2 Тбайт доступны в вариантах жесткого диска (скорость записи до 80 Мбайт/с) и полупроводникового накопителя (скорость записи до 400 Мбайт/с), что позволяет проводить запись и воспроизведение сигналов в полосе до 100 МГц и длительностью от 80 минут и более.

• Информационное меню, отображающее тип и серийный номер подключенного к рекордеру прибора;
• Синхронизация двух рекордеров позволяет параллельно записывать цифровые потоки с двух приемников сигналов с синхронизацией по времени и без уменьшения длительности записи;
• Функция Goto позволяет проигрывать часть записанного сигнала с возможностью навигации по пользовательским закладкам, что особенно актуально для длительных записей;
• Индикатор выполнения записи или проигрывания сигнала;
• Постоянное графическое отображение на экране прибора спектра сигнала или уровня I/Q как в режиме записи, так и воспроизведения сигналов, позволяет проводить мониторинг данных оператором и обеспечивает дополнительный контроль правильности установок на приборе;
• Захват и передача опорного уровня, относительно которого указаны I/Q данные, обеспечивает воспроизведение идентичных по мощности записанных и воспроизводимых спектров;
• Опция R&S®IQR-K1 даёт возможность управлять радиочастотным сканером R&S®TSMW, сохраняя в профилях настройки частот и фильтров приемников, адрес IP и источник синхронизации;
• Опция R&S®IQR-K2 дает возможность управлением внешним генератором по LAN соединению;
• Опция экспорта или импорта I/Q данных через USB или LAN интерфейс (IQR-K101) позволяет сохранять файл с I/Q данными в двоичном формате на внешнем носителе. Сохраненный файл может использоваться для постобработки сигнала, например в программе MATLAB;
• Опция записи GPS координат (IQR-K102) позволяет записывать данные, полученные с GPS приемника сканера TSMW или отдельного приемника TSMX-PPS GPS через USB интерфейс. Данные GPS сохраняются в отдельный ASCII файл, синхронизированы по времени с записываемым сигналом и позволяют отслеживать координаты записываемого спектра, что является важной функцией при измерении зон покрыти;
• Опция R&S®IQR-K103 дает возможность отобразить на экране прибора карту местности, маршрут проезда и текущее положение, как при записи сигналов, так и при воспроизведении;
• Опция R&S IQR-K104 обеспечивает запись и воспроизведение информации об опорном уровне приемников с включенной АРУ
• Опция мультиплексирования IQR-K105 поддерживает параллельную запись 2-ух потоков данных (например, с полосой до 20 МГц со сканера TSMW) и параллельную же их передачу для обработки на внешний ПК.
• Опция R&S IQR-K107 активирует второй выход цифровых I/Q данных
