Измеритель отраженной мощности R&S®NRT

1. Короткое описание

   Утвержденный тип средств измерений.




   Направленный измеритель мощности подключается между источником и нагрузкой и измеряет мощность сигнала в обоих направлениях. Таким образом, можно измерить и мощность на нагрузке, и отраженную мощность.

   По сравнению с другими недорогими приборами этой ценовой категории, измеритель мощности NRT отличается очень высокой точностью, благодаря хорошей направленности, а используемый метод измерения средней мощности дает результат, аналогичный тепловым измерителям мощности. Таким образом, прибор обеспечивает корректность результатов измерений даже для модулированных сигналов или сигналов с несколькими несущими. Датчики мощности NRT-Z43/-Z44 вносят малые потери, точно согласованы и имеют хорошие интермодуляционные характеристики: они не оказывают практически никакого влияния на сигнал, являясь полностью “прозрачными”.

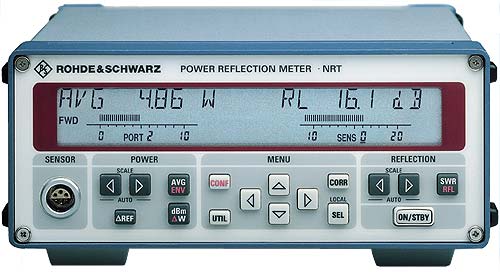

2. R&S®NRT



3. Ключевые факты

   1. Портативный прибор для использования при обслуживании, разработке, производстве и контроле качества
   2. 3 (4) измерительных канала
   3. Цифровой интерфейс датчиков
   4. Сигналы с датчиков поступает прямо на компьютер
   5. Подходят все датчики предыдущей модели NAP

4. Быстрые ссылки

   1. Технические описания

Многообразие измерительных функций...

Измеритель отраженной мощности NRT – прочный, удобный и компактный – это правильный выбор. Благодаря широчайшему набору функций и высокой точности, он одинаково пригоден и для повседневных задач при обслуживании оборудования, и для использования в исследованиях, разработке, в производстве и контроле качества.

...от аналоговых до цифровых систем радиосвязи

С датчиками мощности NRT-Z43 и NRT-Z44, измеритель NRT удовлетворяет не только современным требованиям, но рассчитан на дальнейшее развитие технологий радиосвязи: широкий диапазон частот от 200 (400) МГц до 4 ГГц покрывает все диапазоны, используемые в радиосвязи. Метод измерений подходит для всех аналоговых и цифровых стандартов: GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T и многих других. Среди датчиков предыдущих моделей NAP вы можете найти датчик, соответствующий любому диапазону частот общего использования, например коротковолновому, и при необходимости подключить его.

Результаты измерений поступают непосредственно на компьютер

Датчики модельного ряда NRT представляют собой шаг вперед по отношению к обычным датчикам мощности, которые могут использоваться только с базовым блоком. Каждый датчик NRT является самодостаточным измерительным прибором и может напрямую соединяться не только с базовым блоком, но и непосредственно с компьютером через стандартный последовательный порт.

Датчик может передавать данные на компьютер по интерфейсу RS-232 или PC Card. Это дает следующие преимущества: отсутствие необходимости в использовании базового блока, высокая устойчивость к электромагнитным излучениям, что особенно важно при измерениях вблизи антенны, и возможность дистанционного управления на большом расстоянии (до 500 м).

Простота эксплуатации

Большой экран и дружественный интерфейс управления обеспечивают пользователю легкую и комфортную эксплуатацию прибора. Переключение основных функций осуществляется одним нажатием клавиши. Дополнительные установки выбираются из хорошо понятного трехуровневого меню, в котором выбор осуществляется одним нажатием клавиши.

Широкий выбор функций для повседневных измерений:

• Выбор между средней мощностью, средней мощностью пакета, пиковой мощностью огибающей (PEP) и отношением максимальной мощности к среднеквадратической (пик-фактор)
• Переключение между прямой и поглощенной мощностью
• Измерение разности мощностей в дБ или %
• Для измерений характеристик отражения: выбор между потерями на отражение, КСВ, коэффициентом отражения и коэффициентом отраженной мощности в %
• Отображение распределения амплитуды для модулированных сигналов (CCDF)
• Учет потерь в кабеле между датчиком и нагрузкой
• Звуковой контроль КСВ
• Отображение максимальных и минимальных значений
• Квази-аналоговое отображение в виде гистограммы
• Выбор между измерениями со стороны источника или со стороны нагрузки

• Измерения мощности передатчиков, усилителей, промышленных ВЧ и СВЧ генераторов
• Одновременное отображение прямой и отраженной мощности
• Измерения средней мощности без учета способа модуляции
• Измерение максимальной мощности, пик-фактора и средней мощности пакета
• Поддержка основных цифровых стандартов, таких как GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T...
• Интеллектуальные датчики: просто включите и работайте
• Шина IEC625 (IEEE488) и интерфейс RS-232
• Цифровой интерфейс между датчиком и базовым блоком
• Прямое подключение датчика к компьютеру
