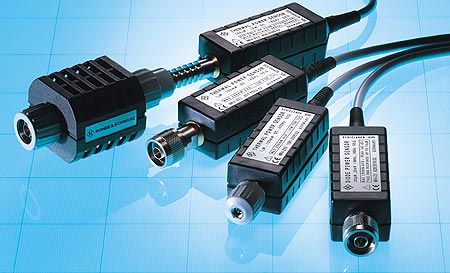

Датчики мощности R&S®NRV-Z

Описание

Все виды измерений мощности с приборами R&S из семейства URV/NRV в диапазоне частот от 0 до 40 ГГц

Характеристики

Информация для заказа

Наименование	Тип	№ по каталогу

Измеритель мощности (базовый блок)	R&S®NRP2	1144.1374.02
Универсальные датчики мощности
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –67 до +23 дБмВт Диапазон частот: от 10 МГц до 8 ГГц N-разъем	R&S®NRP-Z11	1138.3004.02
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –67 до +23 дБмВт Диапазон частот: от 10 МГц до 18 ГГц N-разъем	R&S®NRP-Z21	1137.6000.02
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –57 до +33 дБмВт Диапазон частот: от 10 МГц до 18 ГГц N-разъем	R&S®NRP-Z22	1137.7506.02
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –47 до +42 дБмВт Диапазон частот: от 10 МГц до 18 ГГц N-разъем	R&S®NRP-Z23	1137.8002.02
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –42 до +45 дБмВт Диапазон частот: от 10 МГц до 18 ГГц N-разъем	R&S®NRP-Z24	1137.8502.02
Универсальный датчик мощности Универсальный датчик мощности для широкого круга задач Диапазон измерения мощности: от –67 до +23 дБмВт Диапазон частот: от 10 МГц до 33 ГГц 3,5 мм разъем	R&S®NRP-Z31	1169.2400.02
от 1 нВт до 100 мВт, от 10 МГц до 8 ГГц, погрешность 0,075 дБ N-разъем	R&S®NRP-Z211	1417.0409.02
от 1 нВт до 100 мВт, от 10 МГц до 18 ГГц, погрешность 0,075 дБ N-разъем	R&S®NRP-Z221	1417.0309.02
Термодатчики мощности
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –35 до +25 дБмВт Диапазон частот: от 0 до 18 ГГц Разъем типа N	R&S®NRP-Z51	1138.0005.02
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –30 до +20 дБмВт Диапазон частот: от 0 до 18 ГГц Разъем 3,5 мм	R&S®NRP-Z52	1138.0505.02
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –30 до +20 дБмВт Диапазон частот: от 0 до 40 ГГц 2,92 мм разъем	R&S®NRP-Z55	1138.2008.03
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –30 до +20 дБмВт Диапазон частот: от 0 до 44 ГГц 2,92 мм разъем	R&S®NRP-Z55	1138.2008.04
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –35 до +20 дБмВт Диапазон частот: от 0 до 50 ГГц 2,40 мм разъем	R&S®NRP-Z56	1171.8201.02
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –35 до +20 дБмВт Диапазон частот: от 0 до 67 ГГц 1,85 мм разъем	R&S®NRP-Z57	1171.8401.02
Тепловой датчик мощности Прецизионные непрерывные измерения средней мощности Диапазон измерения мощности: от –35 до +20 дБмВт Диапазон частот: от 0 до 110 ГГц 1 мм разъем	R&S®NRP-Z58	1173.7031.02
Широкополосные датчики мощности
Широкополосный датчик мощности Измерение пиковой мощности сигналов РЛС и мобильной связи Диапазон измерения мощности: от –60 до +20 дБмВт Диапазон частот: от 50 МГц до 18 ГГц N-разъем	R&S®NRP-Z81	1137.9009.02
от 1 нВт до 100 мВт, от 50 МГц до 40 ГГц, погрешность 0,13 дБ, 2,92 мм-разъем	R&S®NRP-Z85	1411.7501.02
от 1 нВт до 100 мВт, от 50 МГц до 44 ГГц, погрешность 0,13 дБ, 2,4 мм-разъем	R&S®NRP-Z86	1417.0109.44
Датчики средней мощности
Датчик средней мощности Специально для измерений ЭМС Диапазон измерения мощности: от –67 до +23 дБмВт Диапазон частот: от 9 кГц до 6 ГГц N-разъем	R&S®NRP-Z91	1168.8004.02
Датчик средней мощности Специально для измерений ЭМС Диапазон измерения мощности: от –57 до +33 дБмВт Диапазон частот: от 9 кГц до 6 ГГц N-разъем	R&S®NRP-Z92	1171.7005.02
Датчики регулировки уровня
Датчик регулировки уровня Интегрированное решение для классической комбинации делитель/датчик мощности Диапазон измерения мощности: от –67 до +20 дБмВт Диапазон частот: от 10 МГц до 18 ГГц N-разъем	R&S®NRP-Z28	1170.8008.02
Датчик регулировки уровня Интегрированное решение для классической комбинации делитель/датчик мощности Диапазон измерения мощности: от –67 до +20 дБмВт Диапазон частот: от 9 кГц до 6 ГГц N-разъем	R&S®NRP-Z98	1170.8508.02
Модули датчиков мощности (для использования с R&S®FSMR)
Специализированный датчик мощности (для использования с R&S®FSMR) Датчик мощности с дополнительным выходом ВЧ сигнала Диапазон измерения мощности: от –24 до +26 дБмВт Диапазон частот: от 0 до 18 ГГц N-разъем	R&S®NRP-Z27	1169.4102.02
Специализированный датчик мощности (для использования с R&S®FSMR) Датчик мощности с дополнительным выходом ВЧ сигнала Диапазон измерения мощности: от –24 до +26 дБмВт Диапазон частот: от 0 до 26,5 ГГц 3,5 мм разъем	R&S®NRP-Z37	1169.3206.02
Опции
Источник для проверки датчика	R&S®NRP-B1	1146.9008.02
Второй вход датчика (B)	R&S®NRP-B2	1146.8801.02
Сетевой интерфейс 10/100 BaseT	R&S®NRP-B4	1146.9308.02
3-й и 4-й входы датчика (C, D) 1)	R&S®NRP-B5	1146.9608.02
Входы датчика на задней панели A и B²⁾	R&S®NRP-B6	1146.9908.02
Виртуальный измеритель мощности	R&S®NRPV	1417.0009.02
Лицензионная опция для датчиков мощности NRP-Zxx	R&S®NRPZ-K1	1411.7501.02
Кабель-удлинитель для датчика 3 м; 5 м; 10 м; 5 м монтируемый на щите	R&S®NRP-Z2	1146.6750.03 1146.6750.05 1146.6750.10 1146.6750.15
USB адаптер (активный)	R&S®NRP-Z3	1146.7005.02
USB адаптер (пассивный) 1,8 м; 0,4 м	R&S®NRP-Z4	1146.8001.02 1146.8001.04
USB концентратор для датчиков мощности NRP-Zxx	R&S®NRP-Z5	1146.7740.02

¹⁾Требуется опция R&S®NRP-B2.
²⁾ Не сочетается с опцией R&S®NRP-B5.

Описание

Технические характеристики

Разнообразные датчики мощности от Rohde&Schwarz превосходно подходят для измерения мощности с помощью базовых блоков NRVS, NRVD, URV35 и URV55.

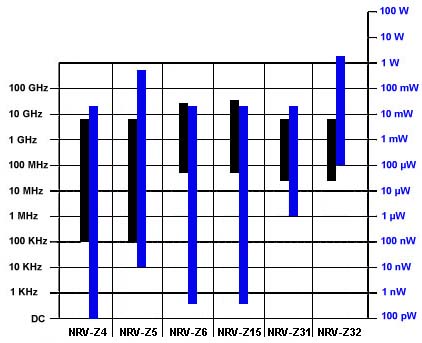

Датчики мощности 15 различных типов перекрывают диапазон частот от постоянного тока до 40 ГГц и диапазон мощности от 100 пВт (−70 дБмВт) до 4 Вт (+36 дБмВт). Помимо тепловых датчиков, которые идеально подходят в качестве прецизионного эталона для любой формы сигнала, имеются также и диодные датчики с динамическим диапазоном более 80 дБ.

Датчики пиковой мощности серии NRV-Z31/-Z32 обеспечивают измерение мощности мобильных телефонов TDMA согласно различным цифровым стандартам, а также измерение пиковой мощности импульсных или модулированных сигналов.

Подробно

Высокочувствительные датчики NRV-Z4, -Z6, -Z15

Эти датчики измеряют истинную среднеквадратическую мощность в диапазоне от 100 пВт до 10 мВт и могут использоваться в этом диапазоне уровней для гармонических, шумовых или модулированных сигналов. Для синусоидальных сигналов диапазон измерений расширяется до 20 мВт (13 мВт на нагрузке 75 Ом).

Датчики средней чувствительности NRV-Z5

Эти датчики построены на основе диодных детекторов с аттенюатором 20 дБ и обеспечивают измерение истинной среднеквадратической мощности в диапазоне от 10 нВт до 1 мВт и до 500 мВт для синусоидальных сигналов. По сравнению с тепловыми датчиками они обеспечивают более быстрые измерения.

Датчики пиковой мощности NRV-Z31, Z32

Эти датчики измеряют пиковую мощность огибающей (PEP) модулированных или импульсных сигналов. Модель 02 с минимальной частотой следования импульсов 10 Гц предназначена для общего применения. Модель 05 датчика NRV-Z32 позволяет измерять пиковое значение мощности мобильных станций согласно стандарту NADC и PDC.
