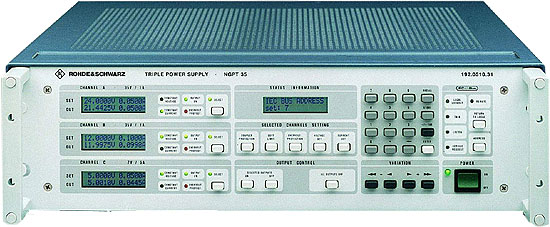

Программируемый трехканальный источник питания R&S®NGPT

Описание

Источник питания с высокой разрешающей способностью

Характеристики

Описание

Особенности

Экранирование от радиопомех, излучаемых испытуемыми устройствами или близлежащими антеннами
Малый уровень пульсаций и шумов (PARD) за счет линейной стабилизации
14-битное разрешение
Высокая точность и стабильность в широком диапазоне температур
Одновременное считывание номинальных и действительных значений по всем каналам
Возможность одновременного относительного (в процентах) изменения выходного напряжения по всем каналам
Хранение до 6 полных наборов настроек прибора в энергонезависимой памяти
Программная калибровка по шине IEC/IEEE без регулировки потенциометром
Двухполярный режим для работы с устройствами, не допускающими питания от асимметричных источников питания
Незаземлённые выходы, максимальное напряжение постоянного тока 120 В
Четырехпроводное подключение к нагрузке (компенсация падения напряжения до 0,5 В)
Программно устанавливаемые пределы допустимых значений напряжения и тока
Аппаратная защита от перенапряжения
Тихий вентилятор с терморегулированием
19-дюймовый корпус, все системные возможности интерфейса шины IEC/IEEE (IEC625-1/IEEE488-2)

Работа с прибором

Установка и отображение параметров
Для индикации номинальных и действительных значений используются три дисплея. Отдельный дисплей предназначен для вывода информации о состоянии и управления с помощью меню.

Относительное изменение параметров
Для тестирования модулей источник NGPT35 обеспечивает возможность одновременного относительного (в процентах) изменения выходного напряжения по всем каналам. После выбора каналов, используемых в данном режиме работы, нужное изменение может быть установлено либо с помощью цифровой клавиатуры, либо с помощью клавиш приращения/уменьшения с шагом 0,1, 1 или 10%.

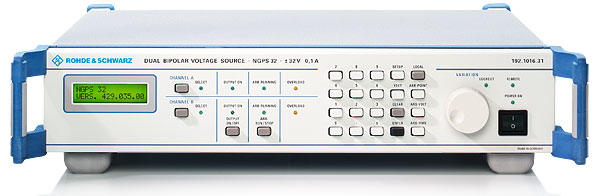

Свойства

Два выхода напряжения от -32 до +32 В с разрешением 500 мкВ
Выбираемый предел по току (100 мА или 10 мА)
Два встроенных функциональных генератора
Высокая температурная и долговременная стабильность
Напряжения снимаются с незазёмленных выходов, которые могут соединяться между собой
Выходы на задней панели с дополнительными разъемами для четырехпроводной схемы подключения
Удобство в работе

Помимо статических значений напряжения на выход прибора могут выводиться низкочастотные сигналы. С этой целью вручную или по шине IEC/IEEE могут быть введены опорные точки (состоящие из значений напряжения и времени). Между двумя соседними точками функциональный генератор действует как генератор пилообразного напряжения, т.е. запрограммированная разность напряжений представляется в виде пилообразного напряжения с длительностью T от предыдущей точки. Величина приращения пилообразного сигнала рассчитывается автоматически. Функциональный генератор может выводить сигнал либо циклически, либо однократно. Опорные точки хранятся в энергонезависимой памяти.

Характеристики

Источник стабилизированного напряжения	35 В	18 В	7 В
Устанавливаемые значения напряжения	0…35 В	0…18 В	0…7 В
Разрешающая способность	2,5 мВ	2,0 мВ	0,5 мВ
Погрешность (% от всей шкалы)	<0,01 %	<0,01 %	<0,01 %
при изменении напряжения сети на ±10 %	<0,001 %	<0,001 %	<0,001 %
в диапазоне температур от 0 до +45 °C	<0,005 %/°C	<0,005%/°C	<0,005 %/°C
при изменении тока нагрузки от 10 до 90 %	0,01 %	0,01 %	0,01 %
Время установления после изменения сопротивления нагрузки	75 мкс	75 мкс	150 мкс
Время программирования	35 мс	35 мс	35 мс
Пульсации и шумы (PARD), Uскз	200 мкВ	200 мкВ	100 мкВ
Источник стабилизированного тока
Устанавливаемые значения тока	0…1 A	0…2 A	0…5 A
Разрешающая способность	0,1 мА	0,2 мА	0,5 мА
Погрешность (% от всей шкалы)	<0,02 %	<0,02%	<0,02 %
при изменении напряжения сети на ±10 %	<0,002 %	<0,002 %	<0,002 %
в диапазоне температур от 0 до +45 °C	<0,01 %/°C	<0,01%/°C	<0,01 %/°C
при изменении напряжения от 10 до 90 %	0,02 %	0,02 %	0,02 %
Время установления после изменения сопротивления нагрузки	10 мс	10 мс	5 мс
Время программирования	60 мс	60 мс	60 мс
Пульсации и шумы PARD, Iскз	20 мкА	20 мкА	100 мкА
Индикация параметров
Измерение напряжения	0…40 В	0…32,7660 В	0…8 В
Разрешающая способность	2,5 мВ	2,0 мВ	0,5 мВ
Погрешность (% от всей шкалы)	<0,01 %	<0,01 %	<0,01 %
в диапазоне температур от 0 до +45 °C	<0,005 %/°C	<0,005 %/°C	<0,005 %/°C
Скорость измерения	2 изм/с	2 изм/с	2 изм/с
	35 В	18 В	7 В
Измерение тока	0…1 A	0…3,2766 A	0…5 A
Разрешающая способность	0,1 мА	0,2 мА	0,5 мА
Погрешность (% от всей шкалы)	0,02 %	0,02 %	0,02 %
в диапазоне температур от 0 до +45 °C	<0,01 %/°C	<0,01 %/°C	<0,01 %/°C
Скорость измерения	2 изм/с	2 изм/с	2 изм/с
Программно устанавливаемые пределы
Напряжение	0…35 В	0…18 В	0…7 В
Разрешающая способность	2,5 мВ	2,0 мВ	0,5 мВ
Ток	0…1 A	0…2 A	0…5 A
Разрешающая способность	0,1 мА	0,2 мА	0,5 мА
Защита от перенапряжения
Устанавливаемые значения напряжения	1,5…40 В	1,5…25,55 В	1,5…10 В
Разрешающая способность	100 мВ	50 мВ	20 мВ
Погрешность (% от всей шкалы)	<2 %	<2 %	<2 %
Время срабатывания	50 мкс	50 мкс	50 мкс
Изменение напряжения
Разрешающая способность	0,1 %	0,1%	0,1 %
Устанавливаемые значения напряжения	0…35 В	0…18 В	0…7 В
Общие характеристики
Питание от сети переменного тока	100/120/220/40 В ±10 % с частотой от 50 до 60 Гц, 350 В·А
Габаритные размеры (Ш × В × Г)	492 мм × 161 мм × 517 мм
Масса	16 кг
