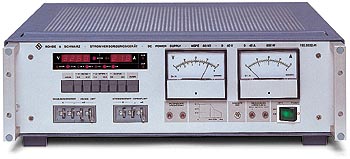

Программируемый источник питания R&S®NGPE 40/40

Описание

Для использования в испытательных системах и в качестве лабораторного источника общего назначения

Характеристики

Описание

Программируемый источник питания NGPE может использоваться как в системах для проведения испытаний, так и в качестве лабораторного источника общего назначения. При использовании в испытательных системах существенными преимуществами прибора являются: относительно малая выходная ёмкость, малое время установления параметров (благодаря встроенной схеме разряда тока), а также выходы для подключения внешнего вольтметра.

Свойства

От 0 до 40 В / от 0 до 40 А (макс.)
Первично-переключаемый стабилизатор с высоким КПД и малой теплоотдачей
Малые значения пульсаций и шумов (PARD), превосходная ЭМС, подавление радиопомех класса B
Хорошие характеристики стабильности выходных параметров
Широкий диапазон напряжения питания: от 190 до 265 В / от 95 до 135 В
Настройка вручную или по шине IEC/IEEE
Понятное расположение органов управления на передней панели и ЖК-дисплей для индикации силы тока, напряжения и команд шины IEC/IEEE
Отдельные стрелочные индикаторы для измерения тока и напряжения, два диапазона измерения
Высокая разрешающая способность и повторяемость результатов за счет декадных переключателей установки параметров
Высокая скорость установления параметров (благодаря встроенной схеме разряда тока)
Выходы для подключения внешнего вольтметра
Защита от перенапряжения (OVP)
Охлаждающий вентилятор с терморегулированием
Четырехпроводное подключение к нагрузке (подобно NGPV)
19-дюймовый корпус

Технические данные

Имитация временного слота стандарта DECT
Канал CH1 = выход R&S®NGPX
Канал CH2 = вход сигнала запуска R&S®NGPX

Времена нарастания и спада всего в несколько микросекунд могут быть достигнуты при всех нагрузочных условиях

Характеристики

Диапазон установки напряжения, разрешение 4 знака	от 0 до 39,99 В
Дискретность/погрешность	10 мВ (4000 шагов)/ <10^–3 от всей шкалы
Диапазон установки силы тока, разрешение 3 знака	от 0 до 39,9 А
Дискретность/ погрешность	100 мА (400 шагов)/ <2×10^–3 от всей шкалы
Источник стабилизированного напряжения
Нестабильность выходного напряжения
при изменении напряжения сети на ±10 %	<10^–4
в диапазоне температур от 0 до +45 °C	<2 × 10^–5/°C
при изменении тока нагрузки от 10 до 90 % от номинального значения	<10^–4
Время установления при напряжении 40 В и изменении тока нагрузки
с 2 до 18 A или наоборот	2,0 мс (до 150 мВ)
с 2 до 4 A или наоборот	0,2 мс (до 50 мВ)
с 16 до 18 A или наоборот	0,2 мс (до 50 мВ)
Время установления напряжения	без нагрузки	с нагрузкой
от 0 на 39 В	50 мс	60 мс
от 39 на 0,4 В	100 мс	30 мс
от 39 на 0,1 В	120 мс	40 мс
Пульсации и шумы (PARD), Uскз / Uпик	2 мВ / 20 мВ
Источник стабилизированного тока
Нестабильность выходного тока
при изменении напряжения сети на ±10 %	<10^–4
в диапазоне температур от 0 до +45 °C	<10^–4/°C
при изменении напряжения от 10 до 90 % от номинального значения	<10^–4
Пульсации и шумы (PARD), Iскз	<40 мА
Интерфейс дистанционного управления	IEC 625-1 (IEEE 488)
Функции интерфейса	SH0, AH1, T0, TE0, L1, LE0, SR0, RL1, PP1, DC1, DT1, C0
Четырехпроводное подключение к нагрузке	компенсация 0,5 В на вывод
Индикация параметров
Измерение напряжения (2 диапазона)	10/40 В ±2,5 % от всей шкалы
Измерение тока (2 диапазона)	4/40 A ±2,5 % от всей шкалы
Выходы для подключения внешнего вольтметра
Измерение тока (2 диапазона)	400 мВ на выходе соотв. 4 A, погрешность 2 % от всей шкалы 400 мВ на выходе соотв. 40 A, погрешность 0,2 % от всей шкалы
Измерение напряжения	от 0 до 40 В, 0,2 % от всей шкалы
Общие характеристики
Защита от перенапряжения (OVP)	регулируется от 4,5 до 50 В
Питание от сети переменного тока	от 95 до 135 В или от 190 до 265 В, от 47 до 63 Гц, 1600 В·А
Габаритные размеры (Ш × В × Г)	492 мм × 161 мм × 420 мм
Масса	14 кг
