Программируемые источники питания R&S®NGPV

Описание

Источники питания для всего спектра лабораторных задач

Характеристики

Описание

Характеристики прибора

Источники питания серии NGPV подходят для использования в испытательных системах и для общего лабораторного применения.

Доступны девять различных моделей

NGPV 8/10 от 0 до 8 В/от 0 до 10 A
NGPV 20/5 от 0 до 20 В/от 0 до 5 A
NGPV 20/10 от 0 до 20 В/от 0 до 10 A
NGPV 40/3 от 0 до 40 В/от 0 до 3 A
NGPV 40/5 от 0 до 40 В/от 0 до 5 A
NGPV 100/1 от 0 до 100 В/от 0 до 1 A
NGPV 100/2 от 0 до 100 В/от 0 до 2 A
NGPV 300/0.3 от 0 до 300 В/от 0 до 0,3 A
NGPV 300/0.6 от 0 до 300 В/от 0 до 0,6 A

Каждая модель поставляется в двух версиях

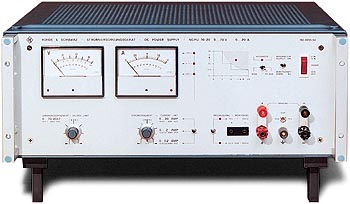

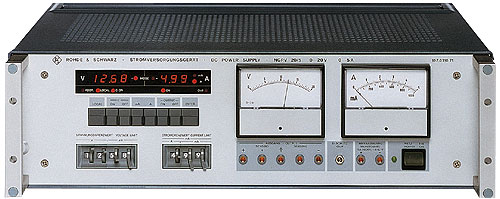

Версия прибора для использования в составе испытательной системы и лаборатории может программироваться по шине IEC/IEEE или управляться вручную. Эти источники питания снабжаются необходимыми органами управления, цифровым светодиодным дисплеем для индикации всех входных данных, в том числе команд по шине IEC/IEEE, и аналоговыми измерителями для индикации действующих значений напряжения и тока. Версия прибора для испытательных систем поставляется без органов управления, что значительно снижает ее стоимость.

Работа с прибором

Напряжение может устанавливаться путем ввода пятизначного числа и изменяться на 25% с помощью калиброванного потенциометра.
Сила тока может устанавливаться путем ввода четырехзначного числа в двух диапазонах. Диапазон низких значений ограничен 100 мА для всех моделей семейства NGRU, так что возможна надежная стабилизация токов даже в диапазоне миллиампер.
Также с помощью многоразрядного декадного переключателя (потенциометра) настраивается защита от перенапряжения. Помимо работы в ручном режиме возможно дистанционное программирование тока и напряжения ана< сигналами. управляющими>

Свойства

Цифровая настройка, высокое разрешение
Программирование по шине IEC/IEEE и ручное управление
Высокая скорость установления параметров (благодаря встроенной схеме разряда тока)
Два диапазона устанавливаемых значений тока – контроль установленного значения тока с высоким разрешением
Индикация рабочего состояния и ошибок
Охлаждающий вентилятор с терморегулированием
Конструкция в стандарте 19 дюймов

Использование в составе системы

Источники питания NGPV идеально подходят для использования в составе испытательных систем, поскольку, благодаря встроенной схеме разряда тока, обладают малым временем установления 2 мс. Источники NGPV не имеют выходной емкости («идеальный» источник тока), так что данные модели могут быть использованы для генерации чрезвычайно малых значений токов. В выходную цепь, вручную или программно, может быть включен конденсатор большей емкости.

Четырехпроводная схема подключения к нагрузке

Четырехпроводное подключение является особенно полезным режимом работы, так как при этом выходной параметр устанавливается автоматически, без использования дополнительных соединений. При использовании четырехпроводной схемы подключения выходное напряжение источника питания превышает номинальное значение на нагрузке точно на величину падения напряжения на соединительных проводах. При этом, полностью реализована защита нагрузки, даже при наличии короткого замыкания, неправильной полярности или обрыва в измерительных проводах.

Технические характеристики

Тип		Диапазоны устанавливаемых значений		Разрешающая способность		Нестабильность при				Zвых для		tr для	Уровень пульсаций и шумов (PARD)		4-х проводное подключение (S) Защита от перенапряжения (O)		Габаритные размеры Ш/В/Г, мм (Масса, кг)
		Напряжение (V)	Ток (I)	V	I	ΔV сети на ±10 %		Δtокруж. –от 10 до +40°C
R&S®...		В	А	%	%	V, %	I, %	V, %/°C	I, %	V, мОм	I, кОм	V, мкс	Vэфф., мВ	Iэфф., мА	S	O
NGA	7,5	0,01...7,5	0,2...15	0,02	0,5	0,01	0,2	0,01	0,1	0,25	0,25	75	0,15	-	S	-	129/172/
	15	0,01...15	0,1...8	0,02	0,5	0,01	0,2	0,01	0,1	0,375	1	75	0,3	-	S	-	330 (8)
	35	0,01...35	0,05...4	0,02	0,5	0,01	0,2	0,01	0,1	0,875	4,4	75	0,6	-	S	-
	70	0,01...70	0,025,,,2	0,01	0,5	0,01	0,2	0,01	0,1	3,5	17,5	75	1	-	S	-
NGAS	32/10	0,01...32 0,01...16	0,1...10 (15)	0,02	0,5	0,01	0,2	0,01	0,1	0,16	1	75	0,6	-	S	-	129/172/ 330 (8)
NGB	32	0,01...35	0,02...10	0,02	0,02	0,001	0,002	0,01	0,01	0,43	14	50	0,2	10	S	O	190/172/
NGB	70	0,01...70	0,01...5	0,02	0,02	0,001	0,002	0,01	0,01	1,75	56	50	0,5	5	S	O	330 (10)
NGBI	35	0,01...35	0,02...10	0,02	0,02	0,001	0,001	0,01	0,01	0,438	14	50	0,2	1	S	O	190/172/
NGBI	70	0,01...70	0,01...5	0,02	0,02	0,001	0,001	0,01	0,01	1,75	56	50	0,5	1	S	O	330 (10)
NGK	15	0,01...15	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	37,5	50	0,2	0,1	S	O	190/172/
	35	0,01...35	0,01...2	0,01	0,02	0,001	0,002	0,01	0,01	1,75	175	50	0,4	0,05	S	O	278 (8)
	70	0,01...70	0,01...1	0,01	0,02	0,001	0,002	0,01	0,01	7	700	50	0,8	0,015	S	O
	280	0,01...280	0,002...0,2	0,01	0,02	0,001	0,002	0,01	0,01	140	700	50	3	0,005	S	-
NGM	7,5	0,01...7,5	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	10	50	0,2	0,1	-	O	95/172/
	15	0,01...15	0,01...2	0,02	0,02	0,001	0,002	0,01	0,01	1,5	40	50	0,2	0,05	-	O	278 (4)
	35	0,01...35	0,01...1	0,02	0,02	0,001	0,002	0,01	0,01	3,5	175	50	0,4	0,02	-	O
	70	0,01...70	0,01...0.5	0,01	0,02	0,001	0,002	0,01	0,01	14	700	50	0,8	0,001	-	O
	280	0,01...280	0,002...0,1	0,01	0,02	0,001	0,002	0,01	0,01	280	1400	50	3	0,002	-	-

Характеристики

Тип прибора R&S®	NGPV8/10	NGPV20/5	NGPV20/10	NGPV40/3	NGPV40/5	NGPV100/1	NGPV100/2	NGPV 300/0.3	NGPV300/0.6
A1	0...7,99 В	0...19,99 В	0...19,99 В	0...39,99 В	0...39,99 В	0...99,9 В	0...99,9 В	0...299,9 В	0...299,9 В
A2	10 мВ/800	10 мВ/2000	10 мВ/2000	10 мВ/4000	10 мВ/4000	100 мВ/1000	100 мВ/1000	100 мВ/300	100 мВ/300
A3	<10–3	<10–3	<10–3	<10–3	<10–3	<10–3	<10–3	<10–3	<10–3
B1	0...9,99 A	0...4,99 A	0...9,99 A	0...2,99 A	0...4,99 A	0...0,999 A	0...1,99 A	0...0,299 A	0...0,599 A
B2	10 мА/1000	10 мА/500	10 мА/1000	10 мА/300	10 мА/500	1 мА/1000	10 мА/200	1 мА/300	1 мА/600
B3	<10–3	<2 × 10–3	<10–3	<3 × 10–3	<2 × 10–3	<10–3	<4 × 10–3	<3 × 10–3	<2 × 10–3
B11	0...999 мА	0...999 мА	0...999 мА	0...999 мА	0...999 мА	0...99,9 мА	0...99,9 мА	0...99,9 мА	0...99,9 мА
B12	1 мА	1 мА	1 мА	1 мА	1 мА	0,1 мА	0,1 мА	0,1 мА	0,1 мА
B13	<10–3	<10–3	<10–3	<10–3	<10–3	<2 × 10–3	<2 × 10–3	<2 × 10–3	<2 × 10–3
C	<200 мкВ	<250 мкВ	<250 мкВ	<400 мкВ	<400 мкВ	<600 мкВ	<600 мкВ	<900 мкВ	<900 мкВ
D	500 пФ/ 220 мкФ	500 пФ/ 100 мкФ	750 пФ/ 220 мкФ	500 пФ/ 47 мкФ	750 пФ/ 100 мкФ	500 пФ/ 22 мкФ	750 пФ/ 47 мкФ	500 пФ/ 10 мкФ	750 пФ/ 22 мкФ
E	4,5...15 В	4,5...25 В	4,5...25 В	4,5...50 В	4,5...50 В	5...110 В	5...110 В	5...330 В	5...330 В
