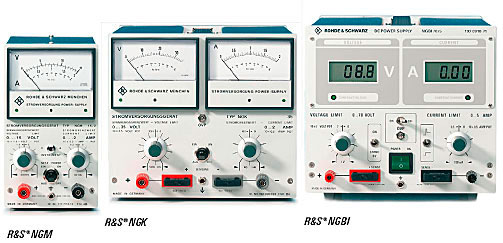

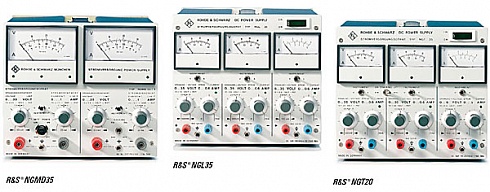

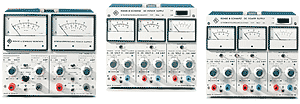

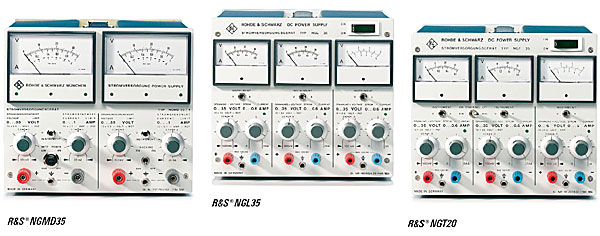

Одноканальные настольные источники питания R&S®NGM, NGK, NGB, NGAS

Описание

Компактные, малошумящие источники общего назначения

Характеристики

Описание

Технические данные

NGB: настольные модели мощностью 350 Вт

Десятиоборотный потенциометр высокого разрешения для установки силы тока и напряжения
Режим выдачи кратковременных импульсов тока, в несколько раз превышающих значение в установившемся режиме

Предназначен для использования в качестве источника постоянного напряжения/тока с автоматической регулировкой силы тока от напряжения и отображением параметров на цифровом светодиодном индикаторе. Хорошие параметры стабилизации силы тока (при больших выбросах тока, например, при питании ламп накаливания, импульсных источников света, преобразователей напряжения). Дополнительные особенности: крупное табло индикации тока и напряжения, четырехпроводное подключение к нагрузке (компенсация падения напряжения на соединительных проводах до 1 В), регулируемая защита от перенапряжения.

Работа с прибором

Напряжение может устанавливаться путем ввода пятизначного числа и изменяться на 25% с помощью калиброванного потенциометра.
Сила тока может устанавливаться путем ввода четырехзначного числа в двух диапазонах. Диапазон низких значений ограничен 100 мА для всех моделей семейства NGRU, так что возможна надежная стабилизация токов даже в диапазоне миллиампер.
Также с помощью многоразрядного декадного переключателя (потенциометра) настраивается защита от перенапряжения. Помимо работы в ручном режиме возможно дистанционное программирование тока и напряжения ана< сигналами. управляющими>

Свойства

Компактные настольные модели
Высокое разрешение и повторяемость за счет использования многоразрядных декадных переключателей
Непрерывное изменение выходного напряжения посредством калиброванного потенциометра
Автоматическое выравнивание выходной мощности, обеспечивающее полную мощность в широком диапазоне выходных напряжений
Защита от перенапряжения, настраиваемая цифровым способом
Возможность модуляции выходного напряжения – имитация помех<
Дистанционное программирование напряжения и тока
Стрелочный измеритель тока и напряжения, три диапазона измерения
Крупные светодиодные индикаторы перегрузки, перегрева, включения защиты от перенапряжения и выбранного режима работы
Переключаемая выходная емкость
Четырехпроводное подключение к нагрузке

Технические характеристики

Тип		Диапазоны устанавливаемых значений		Разрешающая способность		Нестабильность при				Zвых для		tr для	Уровень пульсаций и шумов (PARD)		4-х проводное подключение (S) Защита от перенапряжения (O)		Габаритные размеры Ш/В/Г, мм (Масса, кг)
		Напряжение (V)	Ток (I)	V	I	ΔV сети на ±10 %		Δtокруж. –от 10 до +40°C
R&S®...		В	А	%	%	V, %	I, %	V, %/°C	I, %	V, мОм	I, кОм	V, мкс	Vэфф., мВ	Iэфф., мА	S	O
NGA	7,5	0,01...7,5	0,2...15	0,02	0,5	0,01	0,2	0,01	0,1	0,25	0,25	75	0,15	-	S	-	129/172/
	15	0,01...15	0,1...8	0,02	0,5	0,01	0,2	0,01	0,1	0,375	1	75	0,3	-	S	-	330 (8)
	35	0,01...35	0,05...4	0,02	0,5	0,01	0,2	0,01	0,1	0,875	4,4	75	0,6	-	S	-
	70	0,01...70	0,025,,,2	0,01	0,5	0,01	0,2	0,01	0,1	3,5	17,5	75	1	-	S	-
NGAS	32/10	0,01...32 0,01...16	0,1...10 (15)	0,02	0,5	0,01	0,2	0,01	0,1	0,16	1	75	0,6	-	S	-	129/172/ 330 (8)
NGB	32	0,01...35	0,02...10	0,02	0,02	0,001	0,002	0,01	0,01	0,43	14	50	0,2	10	S	O	190/172/
NGB	70	0,01...70	0,01...5	0,02	0,02	0,001	0,002	0,01	0,01	1,75	56	50	0,5	5	S	O	330 (10)
NGBI	35	0,01...35	0,02...10	0,02	0,02	0,001	0,001	0,01	0,01	0,438	14	50	0,2	1	S	O	190/172/
NGBI	70	0,01...70	0,01...5	0,02	0,02	0,001	0,001	0,01	0,01	1,75	56	50	0,5	1	S	O	330 (10)
NGK	15	0,01...15	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	37,5	50	0,2	0,1	S	O	190/172/
	35	0,01...35	0,01...2	0,01	0,02	0,001	0,002	0,01	0,01	1,75	175	50	0,4	0,05	S	O	278 (8)
	70	0,01...70	0,01...1	0,01	0,02	0,001	0,002	0,01	0,01	7	700	50	0,8	0,015	S	O
	280	0,01...280	0,002...0,2	0,01	0,02	0,001	0,002	0,01	0,01	140	700	50	3	0,005	S	-
NGM	7,5	0,01...7,5	0,01...4	0,02	0,02	0,001	0,002	0,01	0,01	0,75	10	50	0,2	0,1	-	O	95/172/
	15	0,01...15	0,01...2	0,02	0,02	0,001	0,002	0,01	0,01	1,5	40	50	0,2	0,05	-	O	278 (4)
	35	0,01...35	0,01...1	0,02	0,02	0,001	0,002	0,01	0,01	3,5	175	50	0,4	0,02	-	O
	70	0,01...70	0,01...0.5	0,01	0,02	0,001	0,002	0,01	0,01	14	700	50	0,8	0,001	-	O
	280	0,01...280	0,002...0,1	0,01	0,02	0,001	0,002	0,01	0,01	280	1400	50	3	0,002	-	-

Характеристики

	R&S®NGRU35	R&S®NGRU50	R&S®NGRU100
Диапазон установки (разрешение 5 знаков)	<1 мВ...35 В	<1 мВ...50 В	<1 мВ...100 В
Разрешающая способность	1 мВ	1 мВ	1 мВ
Максимальная погрешность при + 20 °C	± 10–4 от установленного значения ± 20 мВ
аналоговая перестройка напряжения	в пределах ± 25 % с погрешностью ± 0,5 % от шкалы
разрешающая способность	0,25 %	0,25 %	0,25 %
Выходной ток (2 диапазона, разрешение 4 знака)
Диапазон высоких значений силы тока	<1 мА...10 A	<1 мА...5 A	>12 мА...3 A
разрешающая способность	1 мА	1 мА	1 мА
максимальная погрешность (+ 20 °C)	± 2 × 10–3 от установленного значения ± 10 мА
Диапазон низких значений силы тока	<10 мкА...100 мА
разрешающая способность	10 мкА	10 мкА	10 мкА
максимальная погрешность (+ 20 °C)	± 2 × 10–3 от установленного значения ± 0,2 мА
Максимальный постоянный ток (150 Вт)	до 15 В: 10 A до 20 В: 7,5 A до 35 В: 4,3 A	до 30 В: 5 A до 40 В: 3,8 A до 50 В: 3 A	до 50 В: 3 A до 75 В: 2 A до 100 В: 1,5 A
Источник стабилизированного напряжения
Нестабильность установки напряжения
при изменении напряжения сети на ±10 %	<± 10–5
в диапазоне температур от 0 до +40 °C	<±10–4/K
при изменении тока нагрузки от 10 до 90 %	<10–4
Пульсации и шумы (PARD), Uскз	<0,3 мВ	<0,5 мВ	<1 мВ
Время установления	<75 мкс
Источник стабилизированного тока
Нестабильность установки силы тока
при изменении напряжения сети на ±10 %	<± 2 × 10–5
в диапазоне температур от 0 до +40 °C	<± 2 × 10–4/K
при изменении тока нагрузки от 10 до 90 %	<2 × 10–4
Пульсации и шумы (PARD) в диапазоне
высоких значений силы тока, Iскз	<2 мА	<1 мА	<0.3 мА
низких значений силы тока, Iскз	<20 мкА	<20 мкА	<20 мкА
4-х проводное подключение к нагрузке
Максимальная компенсация падения напряжения	<0,5 В	<1 В	<1,5 В
Общие данные
Модуляция выходного напряжения (гнездо BNC-типа, незаземленное)		Uразмах =10 В для модуляции 10 В в диапазоне частот 50 Гц...1 кГц (± 3 дБ)
Входной импеданс		приблизительно 3,5 кОм
Защита от перенапряжения
диапазон регулировки		1...99 В (порог чувствительности приблиз. на 5 % выше)
Программирование (внешнее, аналоговое)
Для выходного напряжения
от 0 % до 100 %		0...10 В
Для выходного тока от 0 % до 100 %		0...10 В
Время установки		<3 мс (в пределах ± 1 %)
Разъем		5-контактное гнездо Tuchel
Входной импеданс		приблизительно 10 кОм
Опорный потенциал		положительный вывод
Общие характеристики
Погрешность измерения стрелочного прибора		± 2,5 % от предельного значения шкалы
Питание от сети переменного тока		110/120/220/240 В ± 10 %, 47...63 Гц
Габаритные размеры (Ш × В × Г); масса		190 мм × 180 мм × 330 мм; 9 кг
