Широкополосный радиокоммуникационный тестер R&S®CMW280 Радиокоммуникационный тестер R&S®CMW280 – это компактная версия тестера R&S®CMW500, имеющая на 20 % меньшую глубину. Данный прибор может быть сконфигурирован исключительно как одиночный тестер. С точки зрения классической концепции тестирования он будет занимать минимальную площадь.

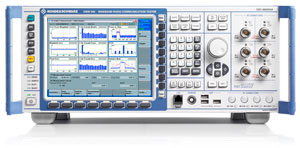

Радиокоммуникационный тестер R&S®CMW500 является представителем нового поколения контрольноизмерительного оборудования компании Rohde & Schwarz, предназначенного для быстрого и точного производства уже существующих и еще только разрабатываемых беспроводных устройств: от простых мобильных телефонов до новейших коммуникаторов.
R&S®CMW500
Ключевые факты
Базовая модель: универсальный ВЧ-измеритель мощности и генератор непрерывных колебаний с режимом работы по спискам для проведения быстрой калибровки беспроводных устройств
Функции векторного анализатора сигналов (VSA) для проверки передатчиков
Функции векторного генератора сигналов (VSG) для расширенного тестирования приемников: режим ARB для сокращения времени настройки или режим реального времени для сложных сигналов с большим объемом данных
Эталонные измерения мощности радиосигнала за счет возможности прямого подключения датчиков мощности R&S®NRP
Простое подключение к беспроводным устройствам со сложной ВЧ-архитектурой с помощью встроенного радиоинтерфейса
Дистанционное управление по стандарту SCPI через интерфейс LAN/GPIB
Готовность работы со стандартом LXI Class C
Контроллер технологического процесса с операционной системой Windows® XP для процедур тестирования и дистанционным управлением посредством программы Windows® Remote Desktop
Быстрые ссылки
Модели
Исполнение№ заказа
R&S®CMW5001201.0002K50
R&S®CMW2801201.0002K25
Общая информация
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES. R&S®ROMES используется для управления и настройки R&S®TSM-DVB и для регистрации и отображения результатов измерения.
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB измеряет следующие параметры:
Уровень РЧ
MER (коэффициент ошибок модуляции)
PER (коэффициент пакетных ошибок, число пакетов MPEG в секунду)
BER (коэффициент битовых ошибок после кодера Рида-Соломона)
Биты TPS от b16 до b55
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие квантования по времени в потоке HP/LP
Присутствие/отсутствие MPE-FEC в потоке HP/LP
Представление данных в виде сигнального созвездия
C/(N+i)
Несколько индикаторов состояния (захват АРУ, захват несущей, захват синхронизации MPEG и т.п.)
Информация о транспортном сигнале (режим DVB-T, кодовая скорость и т.п.)
Описание
Анализатор/источник питания R&S®NGMO – это больше, чем просто источник питания для контрольно-измерительных приложений. В этом можно убедиться, взглянув на расширенный набор его функций:
Точный быстродействующий источник напряжения
Программируемая электронная нагрузка
Высокоточный цифровой вольтметр
Регистратор переходных процессов
Генератор прямоугольных импульсов с высокой выходной мощностью
Выпускаются две модели R&S®NGMO: одноканальный анализатор/источник питания R&S®NGMO1 и двухканальный анализатор/источник питания R&S®NGMO2. В источнике R&S®NGMO2 реализован двойной набор описанных выше функций, причем без каких-либо ухудшений характеристик во втором канале. Оба канала полностью равнозначны. Два независимых канала (R&S®NGMO2), смонтированные в корпусе шириной в половину 19-дюймового стандарта и высотой всего в две единицы, в настоящем и будущем обеспечат простым и точным источником питания возимые средства радиосвязи, работающие от аккумуляторных батарей. Внешний вид и технические характеристики каналов источников R&S®NGMO1 и R&S®NGMO2 одинаковы.
Опции
Комплект поставки:
Наименование
Количество
Источник питания НМР
1 шт.
Шнур питания
1 шт.
Диск с драйверами для дистанционного управления источником питания от ЭВМ
Решение, использующее множество технологий Технологии сотовой связи: GSM/GPRS/EDGE, WCDMA/HSPA/HSPA+, LTE TDD, LTE FDD (TD-LTE), MobileWiMAX™, CDMA2000® 1xRTT , CDMA2000® 1xEV-DO, TD-SCDMA Прочие беспроводные и вспомогательные технологии: Bluetooth® , WLAN, GPS, DVB
ВЧ-параметры, учитывающие требования будущего Диапазон частот до 3,3 или 6 ГГц с полосой ПЧ 40/70 МГц анализатора/генератора
Радикальное снижение стоимости тестирования: регулировка до 10 раз быстрее Концепции испытаний компании Rohde & Schwarz, задающие направление развития: R&S®Smart Alignment и R&S®Multi Evaluation
Расчет на высокую продуктивность уже после первых испытаний Высочайшая точность плюс воспроизводимость и линейность измерений
Оптимизированная обработка для систем производственных испытаний Архитектура «все в одном приборе» с полностью автоматизированной коррекцией хода испытаний и приложениями типа «нажми и работай»
Минимальная площадь под размещение оборудования Конфигурация с функцией двойного тестирования обеспечивает проведение одновременного тестирования двух идентичных беспроводных устройств
Пониженные эксплуатационные расходы при двухлетнем межкалибровочном интервале Оптимизированное решение для любого применения: период калибровки может составлять 12 (для обеспечения высокой точности) или 24 месяца (для снижения расходов)
От предварительной продажи до обслуживания. Всегда рядом с вами Всемирная сеть специалистов компании Rohde & Schwarz в более чем 70 странах
Функция анализа спектра Опция CMW-KM010 обеспечивает анализ спектра сигнала как в свипирующем режиме так и в режиме нулевой развертки. Анализ спектра возможен в диапазоне частот от 70 Мгц до 6 Ггц, с полосами ПЧ от 100 Гц до 40 Мгц. Доступны стандартные детекторы, выбор внутренней или внешней синхронизации и работа с маркерами. Опция может применяться при поиске паразитных излучений мобильных устройств или их модулей или анализе поведения устройства при работе в сетях разных стандартов. БФП анализ спектра доступен в стандартной комплектации тестера CMW500.
Функция имитатора замираний Аппаратная опция CMW-B510F и программные опции КЕххх обеспечивают функционал имитатора замираний, который позволяет непосредственно внутри CMW-500 применять профили замирания сигнала, определяемые в 3GPP спецификациях для технологий 2G, 3G и LTE.

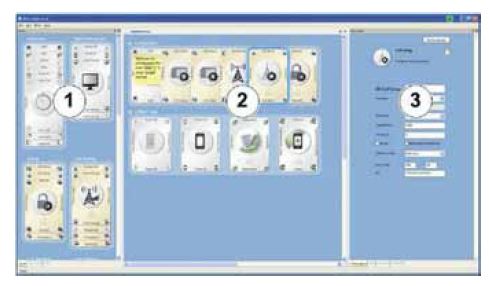

CMWCards: программный интерфейс для создания сценариев тестов Программа предоставлет пользователю большую свободу в формировании тестов для мобильных устройств, в то жевремя не требуя от пользователя навыков программирования. Интерфейс основан на управлении картами действий, например: активация соты, регистрация мобильного устройства,начало разговора, осуществление хэндовера и т.д. Возможно расположить их в произвольной последовательности и произвести детальные настройки каждой из ни*, например,мощность соты, её частоту и т.д. CMWCards позволяет конфигурировать несколько сот, в том числе разных стандартов (LTE/WCDMA/GSM/CDMA2000), и управлять несколькими приборами CMW500. Несколько вспомогательных окон облегчат конфигурирование. Окно параметров даёт возможность настройки операций,конфигурация радиосети отображается в другом окне, окно«CMW500» отображает подключение тестируемого устройства к прибору, а окно сообщений отображает сигнальную последовательность третьего уровня для каждой процедуры. Сценарии могут создаваться как на самом приборе, так и на отдельном компьютере в автономном режиме, и будут доступны как для протокольного тестера, так и в режиме CallBox. Внешний вид графического интерфейса CMWCard: 1 – окно доступныхдействий; 2 – формируемый сценарий; 3 – окно детальной настройки
Тестирование протоколов IP с функцией статистического анализа для подробной оценки передачи данных смартфонами.
Опция R&S CMW-KM051 обеспечивает комплексный анализ приложений на основе IP и проверку их с помощью эффективного средства углубленной проверки пакетов (DPI). Такое уникальное сочетание тестирования параметров ВЧ и приложений в одном приборе позволяет сетевым операторам и изготовителям смартфонов проверять влияние новых приложений для мобильных устройств на эффективность сетей беспроводной связи и мобильной телефонии. Анализ IP включает в себя регистрацию каждого IP пакета данных, передаваемого или получаемого на уровне протокола IP. Для более точного анализа имеются следующие функции: список активных IP соединений, анализ ТСР, перечень используемых протоколов, статистика объемов данных, определение имени протокола и включение по событиям IP. Интеллектуальный и надежный анализ IP включает в себя запись IP трафика приложений, даже когда они работают в фоновом режиме, что позволяет выявлять источники ошибок.
Подробно
Наименование характеристики
Значение
Количество выходных каналов источника питания: НМР2020 НМР2030 НМР4030 НМР4040
2 3 3 4
Режим источника постоянного напряжения
Диапазон установки выходного напряжения по всем каналам всех источников питания
от 0 до 32 В
Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее
±(0,001·Х+2 мВ)
Уровень остаточных пульсаций/шумов напряженияв полосе частот до 100 кГц, не более
±0,15 мВСКЗ
Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее
±(0,0001·Х+2 мВ)
Время установления переходного процесса при изменении нагрузки, менее
100 мкс
Режим источника постоянного тока
Диапазон установки выходного тока: Канал 1 НМР2020 Максимальная выходная мощность Канал 2 НМР2020 Максимальная выходная мощность Все каналы НМР2030 Максимальная выходная мощность на один канал Все каналы НМР4030/4040 Максимальная выходная мощность на один канал
от 0 до 10 А 160 Вт от 0 до 5 А 80 Вт от 0 до 5 А 80 Вт от 0 до 10 А 160 Вт
Максимальная выходная мощность по всем каналам: НМР2020/2030 НМР4030/4040
188 Вт 384 Вт
Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее:
до 500 мА
свыше 500 мА
±(0,002·Х+0,5 мА)
±(0,002·Х+2,0 мА)
Уровень остаточных пульсаций/шумов токав полосе частот до 100 кГц, не более
±1 мАСКЗ
Нестабильность выходного тока при изменении нагрузкиили напряжения питания
±(0,0001·Х+250 мкА)
Примечание – Х – Значение измеренной величины тока или напряжения
Общие технические характеристики
Наименование параметра
Значение
Время установления рабочего режима прибора, минут, не более
30
Напряжение и частота питающей сети
(115 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, не более
350
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- температура хранения/транспортирования, °С
от 5 до 40
от 5 до 80
от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более
285 × 75 × 365
Масса, кг, не более
8,5
Поверка осуществляется в соответствии с документом «Источники питания постоянного тока линейные НМР2020, НМР2030, НМР4030, НМР4040. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» от 18 декабря 2012 г.
Применение
GPRS-измерения для R&S®CMU200 Ключевые функции одним взглядом
Измерения с сигнализацией и без сигнализации
Поддержка кодера канала
Режим с сокращенной сигнализацией для НИОКР и быстрого тестирования мобильных устройств на производстве
Тестирование приложений
Ключевые преимущества одним взглядом: RX/TX-измерения
Выполнение всех RX/TX-измерений, необходимых для GPRS
Возможность RX/TX-тестирования GPRS в режиме с сокращенной сигнализацией
Зависимость мощности от слота
Выполнение мультислотовых измерений мощности
Возможность проведения измерений мощности для всех 8 слотов одновременно
GPRS-прикрепление/открепление
Поддержка всех сигнальных функций прикрепления/открепления
Возможность прикрепления/открепления вашего GPRS-телефона для тестирования его GPRS-возможностей
Требования по модернизации:
Только простое обновление программного обеспечения
EDGE-измерения EDGE-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения с сигнализацией и без сигнализации
Поддержка кодера канала
Режим с сокращенной сигнализацией для НИОКР и быстрого тестирования мобильных устройств на производстве
Тестирование приложений
Ключевые преимущества одним взглядом: модуляция/анализ 8-PSK
Измерение параметров приемника (RX-измерения): коэффициенты BER и PER, режим "грязного" передатчика (индекс модуляции, сдвиг частоты)
Функция поиска коэффициента BER для автоматического обнаружения уровня чувствительности приемника
Ключевые преимущества одним взглядом:
Чрезвычайно короткое время тестирования, повышающее выход продукции
Интегрированный звуковой кодек (CVSD, A-law, m-law) для тестирования звуковой аппаратуры
Режимы Park, Hold и Sniff для проведения испытаний на энергопотребление
Возможность выбора каналов и определения условий остановки для углубленного анализа сигналов
Измерения в тестовом режиме Bluetooth, без тестового режима или без соединения
Передача команд тестируемому устройству через ACL-соединение
ПО CMUGo, обеспечивающее простое создание сценариев тестирования для дистанционного управления
формирование статистики канала (номер канала – любой параметр измерения)
поддержка измерений, близких к стандартным ВЧ-тестам
Требования по модернизации:
Установка программного и аппаратного обеспечения
TDMA-измерения - R&S®CMU200 для сетей США TDMA-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения в режиме с сигнализацией
Измерения в режиме без сигнализации
Поддержка речевого кодера (ACELP)
Ключевые преимущества одним взглядом: Поддержка всех видов переключения вызова, включая возврат в исходный режим
Междиапазонный, в/из AMPS, цифровой вызов из аналогового канала управления (IS-54)
Возможность тестирования совместного функционирования сетей
Полный набор измерений
EVM, EVM10, амплитудная ошибка, фазовая ошибка (графические и числовые измерения)
Быстрое измерение спектра
Коэффициент BER
Зависимость мощности от времени
Полный набор модуляционных измерений (графических и числовых)
EVM, EVM10, амплитудная ошибка, фазовая ошибка
Возможность одновременного контроля всех измерений (числовая таблица), а также в виде графика зависимости ошибки от времени Требования по модернизации:
Только простое обновление программного обеспечения
AMPS-измерения - R&S®CMU200 для аналоговых сетей AMPS-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения в режиме с сигнализацией
Измерения в режиме без сигнализации
Ключевые преимущества одним взглядом: Многочастотное измерение
Одномоментное измерение звуковой частотной характеристики
Допуск на отклонение времени/фазы от пилотного до кодового канала
Спектр
Измерение мощности в соседнем канале (ACP) на четырех задаваемых пользователем частотах в диапазоне ± 2 МГц
Измерение качества приемника
Коэффициент ошибок по кадрам (FER) на FCH, SCH0
Динамический диапазон, чувствительность и другие режимы, выбираемые пользователем,
Контрольное измерение прямой мощности
Переключения (эстафетная передача)
Внутренние переключения (канал ВЧ, код Уолша, смещение PN, смещение кадра)
Междиапазонное переключение
Переключение на AMPS
Ключевые преимущества одним взглядом:
Поддержка 18 различных диапазонов, существующих на данный момент
Речевые кодеры CDMA2000® 1x для прецизионных акустических измерений
Множество типов соединений, охватывающих наиболее важные требования к испытаниям, проводящимся в рамках НИОКР, на производстве и в высокоуровневых лабораториях обслуживания
Чрезвычайно быстрые измерения
Исчерпывающий режим без сигнализации для удовлетворения требованиям скоростного испытания новейшей продукции
Параллельные RX/TX-измерения, гарантирующие высокую производительность в условиях производства
Исчерпывающая поддержка функций в режиме с сигнализацией
Сценарии гибридного режима CDMA2000® 1x/1xEV-DO при работе с двумя тестерами R&S®CMU200
Имитация выделенного мобильного IP-устройства
Поддержка IP-мобильности
Поддержка измерений в условиях среды с замираниями (замирание модулирующего сигнала; требуется опция R&S®CMU-B17 и генератор замираний, например, R&S®AMU200A)
Возможность индивидуальной настройки и включения или отключения канала быстрого вызова и битов CCI
Быстрое переключение между беспроводными приложениями без выключения и перезагрузки в рамках базовой функциональности
CDMA2000® 1xEV-DO CDMA2000® 1xED-VO-измерения для R&S®CMU200 Ключевые функции одним взглядом: Измерение параметров приемника
Мощность в узкой полосе
Модуляция
Модуль вектора ошибок (EVM), амплитудная ошибка, фазовая ошибка, качество формы сигнала, проникание несущей, ошибка по частоте
Измерение мощности в соседнем канале (ACP) на четырех задаваемых пользователем частотах в диапазоне ± 2 МГц
Измерение параметров приемника на основе тестовых соединений (FTAP/FETAP, RTAP/RETAP)
Качество приемника
Статистика AT
Краткий статистический обзор
PER канала управления в режиме соединения
Качество прямого/обратного соединения
Функционирование прямого/обратного соединения
Ключевые преимущества одним взглядом: В режиме с сигнализацией и без сигнализации
Поддержка 18 различных диапазонов, существующих на данный момент
Графическое представление результатов измерений, что очень удобно при проведении исследований в лабораторных условиях
Инновационные измерения мощности кодовой области, пиковой мощности ошибки в кодовой области, мощности в канале
Канальные фильтры, позволяющие оценивать сигнал обратного соединения по восьми различным состояниям
Спектральные измерения на четырех дискретных сдвигах частоты (задаваемых пользователем)
Поддержка измерений в условиях среды с замираниями (модулирующего сигнала)
Режим с сигнализацией
Исчерпывающая поддержка функций в режиме с сигнализацией
Поддержка работы с вызовами прикладных протоколов тестирования FTAP/FETAP и RTAP/RETAP
PER канала управления
PER прямого/обратного соединения
Качество обратного соединения
Функционирование прямого/обратного соединения
Считывание и индикация многих специальных параметров мобильных телефонов (ESN, MEID, индекс цикла слота, и т.д.)
Имитация выделенного мобильного IP-устройства
Поддержка IP-мобильности
Поддержка анализа расширенной пропускной способности с пиковой скоростью передачи данных до 3,1 Мбит/с
Возможность соединения с каналом данных для тестирования высокоскоростного пакетного соединения с реальной IP-сетью
IP-мониторинг пропускной способности, позволяющий выполнять анализ пропускной способности с помощью искажения управляющих данных
Объединяет в одном приборе тестовые приложения CDMA2000® 1xRTT и CDMA2000® 1xEV-DO для испытания сдвоенного режима CDMA2000® 1xRTT/1xEV-DO
Возможность испытания гибридного режима с помощью нескольких приборов R&S®CMU200
Переключение вызова: радиоканал и класс диапазона
Режим без сигнализации
Одновременное тестирование до четырех терминалов доступа в режиме без сигнализации
Уменьшение времени тестирования по сравнению с полными сигнальными испытаниями
Исчерпывающий режим без сигнализации для удовлетворения требованиям скоростного испытания новейшей продукции
Зависимость мощности от кадра
Концепция тестирования R&S® Smart Alignment
Универсальный генератор сигналов стандарта 1xEV-DO Revision 0 и A, позволяющий выполнять испытания по спецификациям производителей и по новым тестовым сценариям, также предназначен для проведения НИОКР
Свойства
Два канала (R&S®NGMO2)
Быстрая стабилизация тока в нагрузке
Память результатов для быстрых измерений тока и напряжения
Внутренняя и внешняя синхронизация
Два отдельных канала измерения напряжения
Отвод тока до 2,8 А (статический режим)
Установка напряжения с высоким разрешением
Высокоточные измерения в диапазоне мкА токов
Минимальные пульсации и шумы
Настраиваемый выходной импеданс для эмуляции батареи
ООО «Тимтек» – компания выполняющая комплексные поставки измерительной аппаратуры и высокотехнологического испытательного оборудования.
Мы готовы предложить подборку оборудования под Ваши задачи, либо предоставить готовые решения для проведения современных исследований, доставить и смонтировать оборудование непосредственно на объект, провести инструктаж персонала.
Поставляемая нашей компанией продукция:
Осциллографы;
Анализаторы спектра;
Генераторы функций и сигналов;
Мультиметры;
Электрометры;
Источники питания;
Антенны;
Безэховые камеры;
Климатические камеры;
Ударные стенды;
Вибрационные установки и пр.
Наша компания осуществляет поставки в рамках ГОЗ, 44-ФЗ и 223-ФЗ.
ООО «Тимтек» имеет широкий спектр возможностей для выполнения Ваших задач.
