Многоканальные настольные источники питания R&S®NGMD, NGL, NGT

Описание

Компактные, малошумящие источники общего назначения

Характеристики

Описание

Технические данные

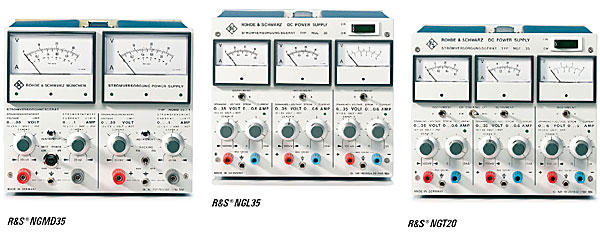

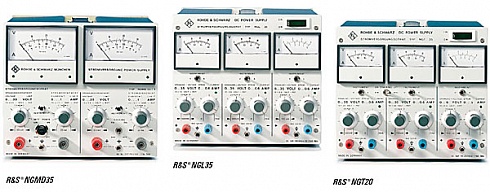

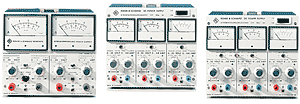

NGMD 35 – 2 x 0…35 В / 1 A

Независимые выходы, а также режим слежения
Изолированные незаземлённые выходы, постоянная защита от короткого замыкания

Два источника питания NGM 35 размещены в одном корпусе и могут использоваться либо по отдельности, либо в режиме слежения. В режиме слежения прибор II "следует" за прибором I. На обоих выходах источника питания NGMD устанавливаются положительные или отрицательные значения напряжения в диапазоне от 0 до 35 В относительно общей опорной точки, напряжения одновременно и одинаково изменяются на заданное значение. Предельные значения силы тока могут устанавливаться независимо для каждого выхода.

NGL 35 – 3 x 0…35 В / 0,6 A

Одновременное воспроизведение трех значений напряжения, последовательное или параллельное соединение
Тепловая защита от перегрузки, автоматическое включение питания

Источник NGL 35 – 3 имеет три одинаковых разделенных незаземлённых выхода. Значения напряжений могут устанавливаться независимо в диапазоне от 0 до 35 В, а предельные значения силы тока – в диапазоне от 0 до 0,6 А. Номинальные значения напряжения или силы тока могут утраиваться за счет параллельного или последовательного соединения. Для каждого выхода имеется переключаемый стрелочный индикатор для измерения тока и напряжения.

NGT – 2 x 0…20/25/35 В / 1/0,8/0,6 A; 1 x 0…6 В / 5 A

Независимые выходы или режим слежения для выходов 20/25/35 В
Защита от короткого замыкания, регулируемая защита от перенапряжения для выхода 6 В

Модели NGT представляют собой объединенные в одном приборе три независимых источника напряжения. Для каждого выхода имеется переключаемый стрелочный индикатор. Выходы на 20 В, 25 В и 35 В могут использоваться по отдельности, соединяться последовательно или параллельно, работать в режиме слежения. Независимый выход 6 В с номинальной нагрузкой 5 А специально предназначен для питания цифровых интегральных схем. Регулируемая защита от перенапряжения.

Работа с прибором

Напряжение может устанавливаться путем ввода пятизначного числа и изменяться на 25% с помощью калиброванного потенциометра.
Сила тока может устанавливаться путем ввода четырехзначного числа в двух диапазонах. Диапазон низких значений ограничен 100 мА для всех моделей семейства NGRU, так что возможна надежная стабилизация токов даже в диапазоне миллиампер.
Также с помощью многоразрядного декадного переключателя (потенциометра) настраивается защита от перенапряжения. Помимо работы в ручном режиме возможно дистанционное программирование тока и напряжения ана< сигналами. управляющими>

Свойства

Компактные настольные модели
Высокое разрешение и повторяемость за счет использования многоразрядных декадных переключателей
Непрерывное изменение выходного напряжения посредством калиброванного потенциометра
Автоматическое выравнивание выходной мощности, обеспечивающее полную мощность в широком диапазоне выходных напряжений
Защита от перенапряжения, настраиваемая цифровым способом
Возможность модуляции выходного напряжения – имитация помех<
Дистанционное программирование напряжения и тока
Стрелочный измеритель тока и напряжения, три диапазона измерения
Крупные светодиодные индикаторы перегрузки, перегрева, включения защиты от перенапряжения и выбранного режима работы
Переключаемая выходная емкость
Четырехпроводное подключение к нагрузке

Технические характеристики

Тип	Диапазоны устанавливаемых значений		Разрешающая способность		Нестабильность при				Zвых для		tr для	Уровень пульсаций и шумов (PARD)		Защита от перенапряжения	Габаритные размеры Ш/В/Г, мм (Масса, кг)
					ΔV сети на ±10 %		Δtокруж. –от 10 до +40°C
R&S®...	Напряжение, В	Ток, А	V, %	I, %	V, %	I, %	V, %/°C	I, %	V, мОм	I, кОм	V, мкс	Vэфф., мВ	Iэфф., мА
Двойные источники питания
NGMD35	0,01...35 (2x)	0,01...1	0,02	0,02	0,001	0,001	0,01	0,01	3,5	175	50	0,4	0,02	●	190/172/ 278 (8)
Тройныеисточники питания
NGL35	0,01...35 (3x)	0,01...0,6	непр.	1	0,01	0,2	0,1	0,1	3,5	15	75	0,2	–	–	190/172/ 278 (7)
NGT20	0,01...20 (2x) 0,01...6 (1x)	0,01...1 0,01...5	0,02	1	0,01	0,2	0,01	0,1	2 1	9 0,4	75 75	0,15 0,2	–	– ●	190/172/ 278 (7)
NGT25	0,01...25 (2x) 0,01...6 (1x)	0,01...0,8 0,01...5	0,02	1	0,01	0,2	0,01	0,1	2,5 1	10 0,4	75 75	0,2 0,2	– –	– ●	190/172/ 278 (7)
NGT35	0,01...35 (2x) 0,01...6 (1x)	0,01...0,6 0,01...5	0,02	1	0,01	0,2	0,01	0,1	3,3 1	15 0,4	75 75	0,25 0,2	– –	– ●	190/172/ 278 (7)

Характеристики

	R&S®NGRU35	R&S®NGRU50	R&S®NGRU100
Диапазон установки (разрешение 5 знаков)	<1 мВ...35 В	<1 мВ...50 В	<1 мВ...100 В
Разрешающая способность	1 мВ	1 мВ	1 мВ
Максимальная погрешность при + 20 °C	± 10–4 от установленного значения ± 20 мВ
аналоговая перестройка напряжения	в пределах ± 25 % с погрешностью ± 0,5 % от шкалы
разрешающая способность	0,25 %	0,25 %	0,25 %
Выходной ток (2 диапазона, разрешение 4 знака)
Диапазон высоких значений силы тока	<1 мА...10 A	<1 мА...5 A	>12 мА...3 A
разрешающая способность	1 мА	1 мА	1 мА
максимальная погрешность (+ 20 °C)	± 2 × 10–3 от установленного значения ± 10 мА
Диапазон низких значений силы тока	<10 мкА...100 мА
разрешающая способность	10 мкА	10 мкА	10 мкА
максимальная погрешность (+ 20 °C)	± 2 × 10–3 от установленного значения ± 0,2 мА
Максимальный постоянный ток (150 Вт)	до 15 В: 10 A до 20 В: 7,5 A до 35 В: 4,3 A	до 30 В: 5 A до 40 В: 3,8 A до 50 В: 3 A	до 50 В: 3 A до 75 В: 2 A до 100 В: 1,5 A
Источник стабилизированного напряжения
Нестабильность установки напряжения
при изменении напряжения сети на ±10 %	<± 10–5
в диапазоне температур от 0 до +40 °C	<±10–4/K
при изменении тока нагрузки от 10 до 90 %	<10–4
Пульсации и шумы (PARD), Uскз	<0,3 мВ	<0,5 мВ	<1 мВ
Время установления	<75 мкс
Источник стабилизированного тока
Нестабильность установки силы тока
при изменении напряжения сети на ±10 %	<± 2 × 10–5
в диапазоне температур от 0 до +40 °C	<± 2 × 10–4/K
при изменении тока нагрузки от 10 до 90 %	<2 × 10–4
Пульсации и шумы (PARD) в диапазоне
высоких значений силы тока, Iскз	<2 мА	<1 мА	<0.3 мА
низких значений силы тока, Iскз	<20 мкА	<20 мкА	<20 мкА
4-х проводное подключение к нагрузке
Максимальная компенсация падения напряжения	<0,5 В	<1 В	<1,5 В
Общие данные
Модуляция выходного напряжения (гнездо BNC-типа, незаземленное)		Uразмах =10 В для модуляции 10 В в диапазоне частот 50 Гц...1 кГц (± 3 дБ)
Входной импеданс		приблизительно 3,5 кОм
Защита от перенапряжения
диапазон регулировки		1...99 В (порог чувствительности приблиз. на 5 % выше)
Программирование (внешнее, аналоговое)
Для выходного напряжения
от 0 % до 100 %		0...10 В
Для выходного тока от 0 % до 100 %		0...10 В
Время установки		<3 мс (в пределах ± 1 %)
Разъем		5-контактное гнездо Tuchel
Входной импеданс		приблизительно 10 кОм
Опорный потенциал		положительный вывод
Общие характеристики
Погрешность измерения стрелочного прибора		± 2,5 % от предельного значения шкалы
Питание от сети переменного тока		110/120/220/240 В ± 10 %, 47...63 Гц
Габаритные размеры (Ш × В × Г); масса		190 мм × 180 мм × 330 мм; 9 кг
