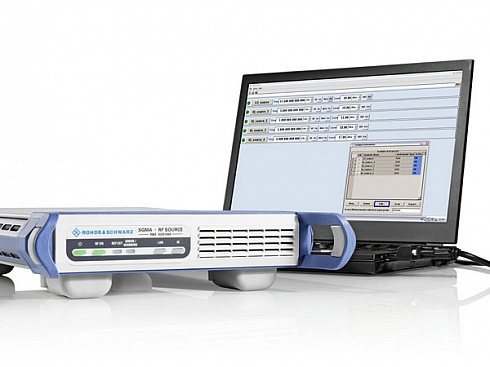

Генератор сигналов R&S®SGS100A серии SGMA

Описание

Компактный — быстрый — надежный

Характеристики

Информация для заказа

Наименование	Тип устройства	Код заказа

Генератор сигналов¹⁾	R&S®SGS100A	1416.0505.02
Включая кабель питания, краткое руководство и компакт-диск (с ПО SGMA-GUI для управления генератором, руководством по эксплуатации и обслуживанию)
Опции
ВЧ тракт, от 1 МГц до 6 Гц, CW (без модуляции)	R&S®SGS-B106	1416.2308.02
ВЧ тракт, от 1 МГц до 6 Гц, I/Q (с векторной модуляцией)	R&S®SGS-B106V	1416.2350.02
Расширение диапазона частот до 12,75 ГГц, CW²⁾	R&S®SGS-B112	1416.1553.02
Расширение диапазона частот до 12,75 ГГц, ³⁾	R&S®SGS-B112V	1416.1576.02
Электронный ступенчатый аттенюатор	R&S®SGS-B26	1416.1353.02
Термостатированный кварцевый генератор опорной частоты	R&S®SGS-B1	1416.2408.02
Фазовая когерентность (вход, выход)	R&S®SGS-K90	1416.2608.02
Импульсная модуляция	R&S SGS-К22	1416.2650.02

¹⁾Базовый блок нужно заказывать с опцией R&S®SGS-B106 либо R&S®SGS-B106V.
²⁾Требуется опция R&S®SGS-B106.
³⁾Требуется опция R&S®SGS-B106V.

Обзор

Короткое описание

Утвержденный тип средств измерений.

Генератор R&S®SGS100A предназначен специально для автоматизированного проведения тестов (ATE), а также является правильным выбором для построения многоканальных систем. Генератор SGS100A доступен в вариантах источника непрерывных колебаний до 6 ГГц или до 12,75 ГГц и как генератор с внешней векторной модуляцией до 6 ГГц или до 12,75 ГГц. Такая комбинация делает его идеальным для применения в качестве гетеродина или при тестировании интерференций, а также как векторного источника с внешней квадратурной модуляцией для всех основных стандартов цифровой связи до 6 ГГц или до 12,75 ГГц.
R&S®SGS100A
Ключевые факты
1. Самый миниатюрный полнофункциональный векторный генератор сигналов на рынке, компактная конструкция упрощает интеграцию систем
2. Благодаря очень коротким временам перестройки частоты и уровня (типовое значение через интерфейс PCIe составляет 280 мкс) обеспечивает высокую производительность
3. Великолепные характеристики РЧ в компактном корпусе
4. Максимальный выходной уровень 22 дБмВт (тип. зн.) позволяет компенсировать потери в измерительном комплексе
5. Замкнутая петля автоматической регулировки уровня (ALC) для режимов CW и I/Q обеспечивает высочайшую повторяемость уровня
6. Высокая выходная частота — до 12,75 ГГц — расширяет диапазон применения
7. Не подверженный износу электронный аттенюатор обеспечивает высокую надежность
8. Исключительная экономичность, благодаря низким первоначальным затратам и малой стоимости владения
Быстрые ссылки
Связанные приборы
1. Генератор сверхширокополосных сигналов и I/Q-модуляции R&S®AFQ100B
2. Генератор сигналов I/Q-модуляции R&S®AFQ100A

Особенности

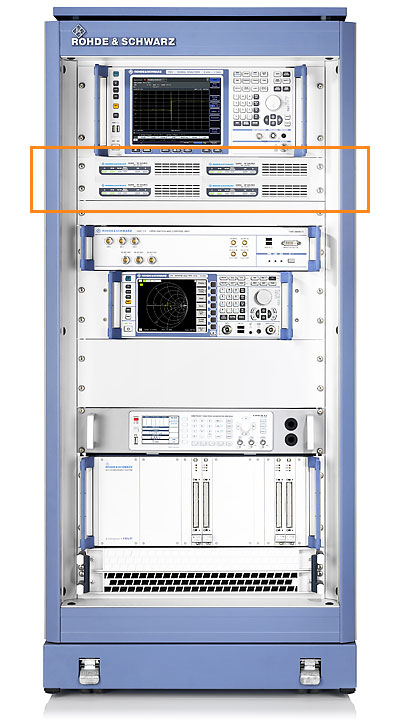

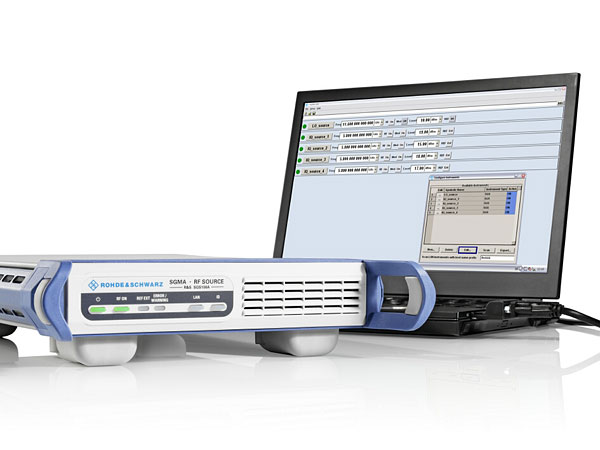

Специальный источник сигналов для автоматического испытательного оборудования (ATE)

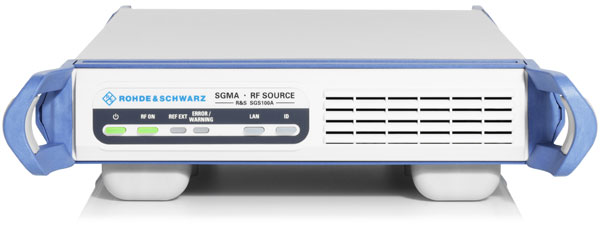

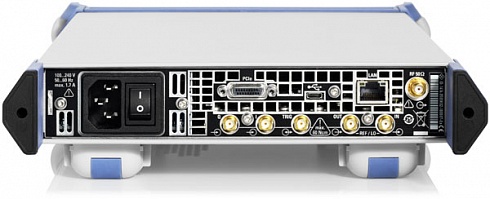

Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе

Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность

Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"

Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе
Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)
Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу

Высокие технические характеристики в нужном наборе

Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний

Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)

Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)

Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)

Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы

Минимальная совокупная стоимость владения

Привлекательная начальная стоимость
Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание

Технические характеристики

Частота
Диапазон частот	C опцией R&S®SGS-B106	от 1 МГц до 6 ГГц
	C опцией R&S®SGS-B112 (требуется SGS-B106)	от 1 МГц до 12,75 ГГц
	С опцией R&S®SGS-B106V	от 80 MHz до 6 ГГц (режим I/Q) от 1 МГц до 6 ГГц (режим CW)
	C опцией R&S®SGS-B112V (требуется SGS-B106V)	от 80 MHz до 12,75 ГГц (режим I/Q) от 1 МГц до 12,75 ГГц (режим I/Q)
Время настройки	C дистанционным управлением PCIe	< 500 мкс
Входная частота внешнего источника опорного сигнала		10 МГц, 100 МГц, 1000 МГц
Уровень
Номинальный диапазон уровня		от -10 дБмВт до +15 дБмВт (PEP)1)
	C опцией R&S®SGS-B26	от -120 дБмВт до +15 дБмВт (PEP)1)
Погрешность уровня	Параметры настройки: АВТО; диапазон температур от +18 °С до +33 °С
	1 МГц ≤ f ≤ 3 ГГц	< 0,6 дБ
	3 ГГц < f ≤ 12,75 ГГц	< 0,9 дБ
КСВН на выходе в системе 50 Ом	во всем частотном диапазоне, параметры настройки: АВТО	< 2,0
	во всем частотном диапазоне, с опцией R&S®SGS-B26	< 1,8
Время настройки	с дистанционным управлением по PCIe, параметры настройки: АВТО	< 500 мкс
Чистота спектра
Гармоники	уровень ≤ 8 дБмВт, CW, широкополосная модуляция I/Q ВЫКЛ	< –30 дБн
Негармонические составляющие	Уровень > -10 дБм2), смещение от несущей > 10 кГц, f ≤ 1,5 ГГц	< –76 дБн
Субгармоники	Уровень > 10 дБм2), f ≤ 3 ГГц	< –76 дБн
Широкополосный шум	1 МГц ≤ f ≤ 6 ГГц и сдвиг от несущей 10 МГц, 6 ГГц < f ≤ 12,75 ГГц и сдвиг от несущей 30 МГц, режим АВТО, уровень > 5 дБмВт, полоса частот измерения 1 Гц, CW	< -145 дБн (режим CW), < -135 дБн (режим I/Q)
Фазовый шум в одной боковой полосе	сдвиг от несущей 20 кГц, ширина полосы измерения 1 Гц
	f = 1 ГГц	< –126 дБн, тип. зн. –130 дБн
	f = 10 ГГц	< –106 дБн, тип. зн. –110 дБн
I/Q-модуляция
Полоса частот I/Q-модулятора (РЧ)	100 МГц < f ≤ 2,5 ГГц, широкополосная I/Q-модуляция	40% от частоты несущей
	2,5 ГГц < f ≤ 12,75 ГГц, широкополосная I/Q-модуляция	1 ГГц
Вектор ошибки	измерен с модуляцией 16QAM, параметр фильтра «корень квадратный из приподнятого косинуса» α = 0,5, символьная скорость 10 кГц
	f > 80 МГц, ср. кв. зн.	< (0,4% + 0,2% × f/ГГц)
Коэффициент утечки мощности в соседний канал (ACLR)	WCDMA 3GPP FDD, TM 1/64	> 67 дБ, 69,5 дБ (изм. зн.)
Режим байпаса модулирующих сигналов
Частотный диапазон		1 МГц ≤ f ≤ 80 МГц
Номинальный диапазон уровня		от -5 дБмВт до +15 дБмВт
	с опцией R&S®SGS-B26	от -120 дБмВт до +15 дБмВт
Дистанционное управление	при помощи приборного драйвера Rohde & Schwarz	PCIe (одна линия)
	при помощи SCPI 1999.5 или совместимых наборов команд	Ethernet (TCP/IP) 10/100/1000BaseT
	при помощи SCPI 1999.5 или совместимых наборов команд	USB 2.0
Общие характеристики
Потребляемая мощность		70 Вт (изм. зн.)
Размеры	Ш × В × Г	250 мм × 52,5 мм × 401 мм (9,84 дюйм × 2,07 дюйм × 15,79 дюйм) 1 HU, 1/2 ширины стойки 19″
Масса	полностью оборудованного	4,0 кг (8,82 фунт)

1) РЕР = пиковая мощность огибающей
2) > 0 дБм для приборов без электронного ступенчатого аттенюатора R&S®SGS-B26.

Документы

12264_sgs100a_ap4dec821e86194

66.4 Кб

2819_r_s_sgs100a

75.1 Кб
