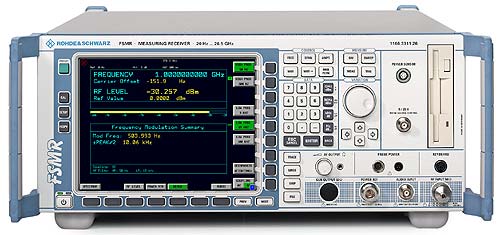

Измерительный приемник R&S®FSMR создан специально для выполнения измерений, необходимых при калибровке генераторов сигналов и фиксированных или перестраиваемых аттенюаторов.
R&S®FSMR
Ключевые факты
Широкий диапазон частот: от 20 Гц до 3/26,5/43/50 ГГц
Измерение абсолютной мощности с погрешностью 0,083 дБ
Высокая стабильность уровня по времени и при изменениях температуры
Аудиоанализатор с функциями измерения коэффициентов THD и SINAD
Поддержка датчиков мощности NRP для измерения абсолютной мощности
Быстрые ссылки
Модели
Исполнение№ заказа
R&S®FSMR3 Измерительный приемник 20 Hz to 3.6 GHz1313.9200.03
R&S®FSMR26 Измерительный приемник 20 Hz to 26.5 GHz1313.9200.26
R&S®FSMR43 Измерительный приемник 20 Hz to 43 GHz1313.9200.43
R&S®FSMR50 Измерительный приемник 20 Hz to 50 GHz1313.9200.50
Анализатор сигналов R&S®FSQ оснащен цифровым интерфейсом для передачи данных, использующим новейшие разработки в области АЦП и СБИС. Сложные алгоритмы обработки реализуются аппаратно – необходимое условие для проведения быстрых измерений с высокой точностью.
14-разрядный АЦП, работающий на частоте 81,6 МГц
Цифровой аппаратный передискретизатор, подгоняющий частоту дискретизации к параметрам сигнала
Частота дискретизации от 10 кГц до 81,6 МГц, адаптируемая к частоте модуляции
Динамический диапазон без гармоник SFDR>80 dBfs
Цифровое преобразование с понижением частоты в основной диапазон с широкой выходной полосои
Когерентные измерения с модулем R&S®FS-Z10 Устройство фазовой синхронизации R&S®FS-Z10 позволяет осуществлять измерение относительной задержки, фазы и амплитуды двух сигналов в частотном диапазоне от 100 МГц до 6 ГГц путем время-фазовой синхронизации аналогоцифровых преобразователей из состава анализаторов спектра. Кроме непосредственного измерения относительных характеристик, есть возможность компенсировать разницу между IQ-отсчетами сигналов для их дальнейшей обработки, как если бы они были изначально полностью когерентны. Устройство может применяться при тестировании антенных систем (в частности, систем MIMO), при измерении характеристик усилителей, для увеличения динамического диапазона прибора методом кросс-корреляции и т.д.
ПО для анализа искажений R&S®FS-K130PC Уникальное программное обеспечение для измерения искажений, вносимых усилителями мощности, смесителями и другими широкополосными компонентами линии передачи, а также для их последующего моделирования и линеаризации. Подробности см. в описании анализатора R&S®FSV.
Поддерживаемые устройства
Поддерживаемые датчики мощности
Приемник R&S®FSMR с высокой точностью может измерять абсолютные значения уровня с помощью датчиков мощности серии NRP.
Тип
Тип измерительной головки
Диапазон частот
NRP-Z91
диодная, 200 мВт
от 9 кГц до 6 ГГц
NRP-Z11
диодная, 200 мВт
от 0,01 до 8 ГГц
NRP-Z21
диодная, 200 мВт
от 0,01 до 18 ГГц
NRP-Z22
диодная, 2 Вт
от 0,01 до 18 ГГц
NRP-Z23
диодная, 15 Вт
от 0,01 до 18 ГГц
NRP-Z24
диодная, 30 Вт
от 0,01 до 18 ГГц
NRP-Z27
тепловая, со встроенным делителем мощности
от 0 до 18 ГГц
NRP-Z37
тепловая, со встроенным делителем мощности
от 0 до 26,5 ГГц
NRP-Z51
тепловая, 100 мВт
от 0 до 18 ГГц
NRP-Z55
тепловая, 100 мВт
от 0 до 40 ГГц
Применение
Измерение уровня
Рабочие функции приемника R&S® FSMR предназначены специально для калибровки уровней в широком диапазоне значений. Переключение между любыми диапазонами компенсируется простым в использовании методом калибровки при смене диапазона.
Для этого потребуется выполнить всего несколько действий: Шаг 1: Установить частоту измеряемого сигнала. Диапазон измерения приемника FSMR автоматически подстроится к уровню входящего сигнала (функция AUTORANGE).
Шаг 2: Выполнить опорное измерение с помощью измерителя мощности посредством функции CAL ABS POWER. Теперь приемник FSMR готов к проведению калибровки уровня, для индикации этого состояния поле CORR выделяется зеленым цветом.
Шаг 3: Уменьшать уровень калибруемого устройства с необходимым шагом и проверять значение уровня. Если испытательный сигнал выйдет за пределы используемого диапазона измерений приемника, будет выдано предупреждение о калибровке соседнего диапазона.
Шаг 4: Выполнить калибровку для соседнего диапазона уровней с помощью клавиши RECAL. Измерительный диапазон приемника FSMR переключится автоматически.
Измерение параметров модуляции и искажений Измерение коэффициента модуляции сигнала с амплитудной модуляцией: прибор FSMR измеряет коэффициент и частоту модуляции, а также показывает средние значения параметров модуляции. Демодулированный звуковой сигнал отображается во временной области.
На экран приемника FSMR будет выведен не только демодулированный или звуковой сигнал во временной области, но и спектр радиосигнала, полученный с помощью БПФ, в котором можно избирательно наблюдать гармоники и любые паразитные виды модуляции (например, фон от сети переменного тока). Для измерения коэффициентов THD и SINAD прибор автоматически настраивается на основную частоту. Функция измерения суммарного коэффициента гармоник THD выборочно измеряет все гармоники в пределах БПФ-спектра. Функция измерения отношения сигнала к сумме шума и искажений SINAD, кроме того, выполняет оценку уровня шума и негармонических паразитных сигналов.
Свойства
Широкий диапазон частот: от 20 Гц до 3/26,5/43/50 ГГц
Измерение абсолютной мощности с погрешностью 0,083 дБ
Высокая стабильность уровня по времени и при изменениях температуры
Простота управления всеми функциями
Сопоставление параметров с национальными стандартами;документируемая процедура калибровки
Опорный генератор 50МГц для регулировки датчиков мощности
Отдельный вход звуковой частоты
Дистанционное управление всеми функциями по шине IEC/IEEE Измерительный приемник R&S®FSMR способен калибровать все наиболее важные параметры генераторов сигналов:
Точность установки выходного уровня до –130 дБмВт
Точность установки несущей частоты
Точность установки глубины модуляции и девиации частоты и фазы
Неравномерность модуляции
Частоту модуляции
Искажения при модуляции
Паразитную модуляцию
Характерные особенности
Линейность и стабильность уровня R&S®FSMR обеспечивает линейность, равную или превосходящую требования действующего промышленного стандарта.
Жесткие допуски на дрейф частоты и остаточный уровень ЧМ
Простота калибровки уровня в широком диапазоне
Простота анализа модулированных и звуковых сигналовR&S®FSMR имеет полноценный встроенный анализатор модулированных сигналов для аналоговых видов модуляции: АМ, ЧМ и ФМ. Калибровку параметров модуляции и генератора можно выполнять без дополнительных приборов.
Гибкий высококачественный анализ спектра. В стандартную конфигурацию R&S®FSMR входит анализатор спектра, который обладает широким набором функций и превосходными техническими характеристиками, а с дополнительным фильтром YIG обеспечивает подавление зеркальной частоты вплоть до микроволнового диапазона. Встроенный анализатор спектра R&S®FSMR обладает функциональностью и техническими характеристиками, эквивалентными анализатору спектра R&S®FSU.
Технические данные
Диапазон частот
Режим измерительного приемника
Режим анализатора спектра
R&S®FSMR3:
от 100 кГц до 3,6 ГГц
от 20 Гц до 3,6 ГГц
R&S®FSMR26:
от 100 кГц до 26,5 ГГц
от 20 Гц до 26,5 ГГц
R&S®FSMR43:
от 100 кГц до 43 ГГц
от 20 Гц до 43 ГГц
R&S®FSMR50:
от 100 кГц до 50 ГГц
от 20 Гц до 50 ГГц
Уровень
Нелинейность: 0,015 + 0,005 дБ / 10 дБ
Диапазон: от –130 до +10 дБмВт
Измерение параметров модуляции
Амплитудная модуляция
Частотная модуляция
Фазовая модуляция
Диапазон измерения
коэффициент модуляции от 0 до 100%
макс. девиация частоты 500 кГц
макс. девиация фазы 10000 рад
Частота модуляции
от 50 Гцдо 100 кГц
от 50 Гцдо 200 кГц
от 50 Гцдо 100 кГц
Погрешность
от 0,5 до 1,5%
от 1 до 3%
1%
Искажения
0,1%
0,1%
0,1%
Аудиофильтры
ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц
ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц
Коррекция предыскажений 25/50/75/750 мкс
Взвешивающие фильтры CCITT, фильтры CCIR без взвешивания
Аудиовход
Входной импеданс 50 Ом/1 МОм
Максимальный входной уровень 4 В
Диапазон частот от 20 Гц до 1 МГц
Коэффициент нелинейных искажений 0.1%
Анализатор спектра
Анализатор спектра R&S® FSU
Технологии
WCDMA / HSPA / HSPA+
WiMAX
MIMO
TD-SCDMA
GSM-R
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
cdmaOne
TETRA
WLAN / Wi-Fi Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
