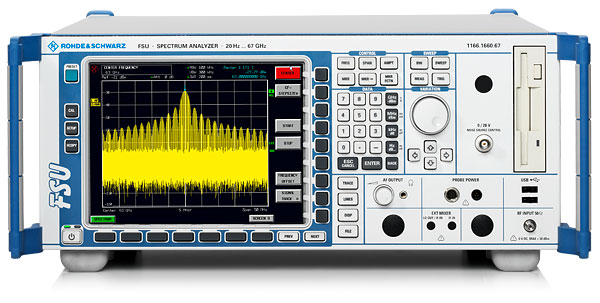

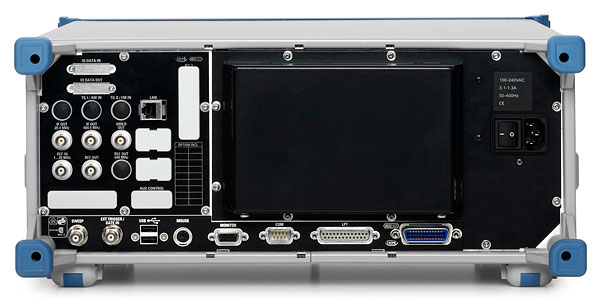

Анализатор спектра R&S®FSU

1. Короткое описание

   Утвержденный тип средств измерений.


   Анализаторы спектра R&S®FSU лидируют по динамическому диапазону, фазовому шуму, точности уровня и разрешающей способности – по всем параметрам, необходимым для разработки, производства и тестирования беспроводных устройств следующего поколения.

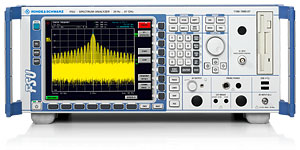

2. R&S®FSU



3. Ключевые факты

   1. Диапазон частот от 20 Гц до 3,6 ГГц, 8 ГГц, 26,5 ГГц, 43 ГГц, 46 ГГц, 50 ГГц или 67 ГГц
   2. Средний уровень собственных шумов (DANL): -158 дБмВт (в полосе 1 Гц)
   3. Фазовый шум: тип. значение -133 дБн (1 Гц) при отстройке 10 кГц
   4. Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI): тип. значение +25 дБмВт
   5. Разрешающая способность по частоте от 1 Гц до 50 МГц
   6. Средний уровень собственных шумов (DANL) с предусилителем R&S®FSU-B24: тип. значение -168 дБмВт (1 Гц) на частоте 20 ГГц, тип. значение -155 дБмВт (1 Гц) на частоте 50 ГГц

4. Быстрые ссылки

   1. Технические описания
   2. Опции
   3.

5. Модели

   1. Исполнение№ заказа
   2. R&S®FSU3 Анализатор спектра 20 Hz to 3.6 GHz1313.9000.03
   3. R&S®FSU8 Анализатор спектра 20 Hz to 8 GHz1313.9000.08
   4. R&S®FSU26 Анализатор спектра 20 Hz to 26.5 GHz1313.9000.26
   5. R&S®FSU43 Анализатор спектра 20 Hz to 43 GHz1313.9000.43
   6. R&S®FSU46 Анализатор спектра 20 Hz to 46 GHz1313.9000.46
   7. R&S®FSU50 Анализатор спектра 20 Hz to 50 GHz1313.9000.50
   8. R&S®FSU67 Анализатор спектра 20 Hz to 67 GHz1313.9000.67

6. Связанные приборы

   1. Датчики мощности R&S®NRP-Z

Для выполнения различных измерений в процессе разработки, прибор должен обладать достаточной функциональностью и превосходными характеристиками во всех режимах. Анализатор R&S FSU полностью удовлетворяет этим требованиям.

• Полный набор детекторов
  • Максимально-пиковый, минимпально-пиковый, автопиковый, отсчетов, среднеквадратического значения, среднего значения, квазипиковый
• Измерение паразитных излучений с разверткой по 100001 точке
• Характеристики фильтров разрешения:
  • Цифровые фильтры с полосой от 10 Гц до 100 кГц (с шагом перестройки 1,2,3,5)
  • 39 канальных фильтров с полосой от 100 Гц до 5 МГц
  • Аналоговые фильтры с полосой от 300 кГц до 10 МГц (с шагом перестройки 1,2,3,5)
  • RRC-фильтры (NADC, TETRA, 3GPP)
  • Фильтры электромагнитных помех: 200 Гц, 9 кГц, 120 кГц
  • БПФ-фильтры с полосой от 1 Гц до 30 кГц / Настраиваемый режим БПФ-фильтрации
  • Фильтры электромагнитных помех с полосой от 10 Гц до 1 МГц (с шагом перестройки 10) по уровню -6 дБ

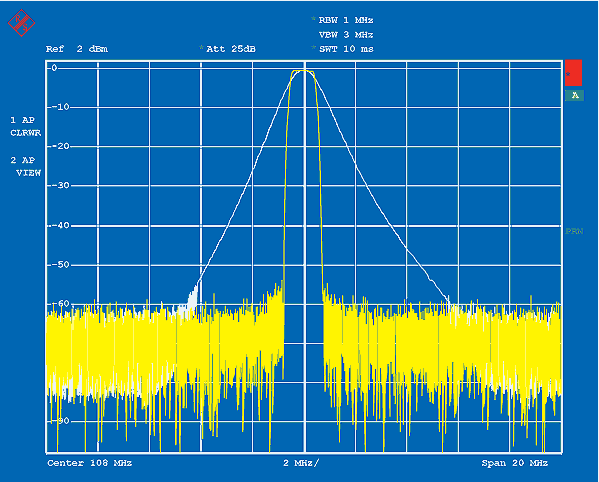

Сравнение канального фильтра (с полосой 1 МГц) с обычным 1 МГц фильтром разрешения

• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов

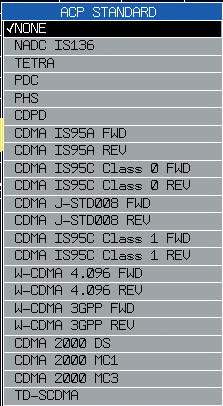

Широкий выбор стандартов

• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Автоматические процедуры для измерения TOI, OBW и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Полный набор функций маркера
  • Фазовый шум, шум, вниз/вверх на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
• Функции CCDF и APD (возможность использования % по оси Y)

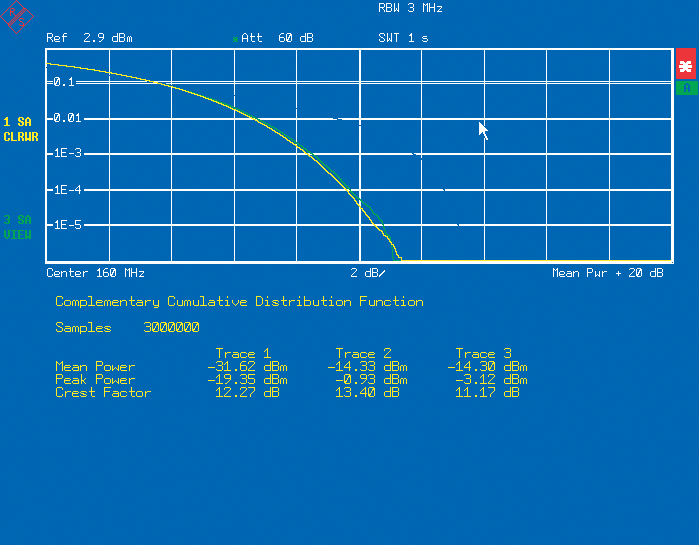

Функция измерения дополнительной интегральной функции распределения (CCDF)

• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ
• Аттенюатор с шагом настройки 5 дБ
• Электронный аттенюатор
• Предусилитель на частоту до 26,5 ГГц
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до  50 дБмВт
• Демодуляция по маркеру с шумоподавлением
• Следящий генератор с поддержкой развертки по мощности
• Функция стробируемого запуска
• Встроенный следящий генератор
• Управление внешним генератором
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP
  • Простое документирование измерений
  • Дистанционное управление рабочим столом
  • Совместимость (драйверы принтеров, сеть и т.п.)
• Интерфейсы: GPIB, RS-232-C, LAN, USB
• Поддержка стандарта VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP
  • Bluetooth®
  • GSM/EDGE
  • 3 GPP WCDMA, HSDPA, TD-SCDMA
  • Bluetooth®, 1xEV-DV, 1xEV-DO
  • Измерение коэффициента шума и усиления
  • Измерительный демодулятор ЧМ/ФМ/АМ
  • Измерение фазового шума
  • Измерения с датчиком мощности. Поддерживаются датчики R&S®NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и делители мощности

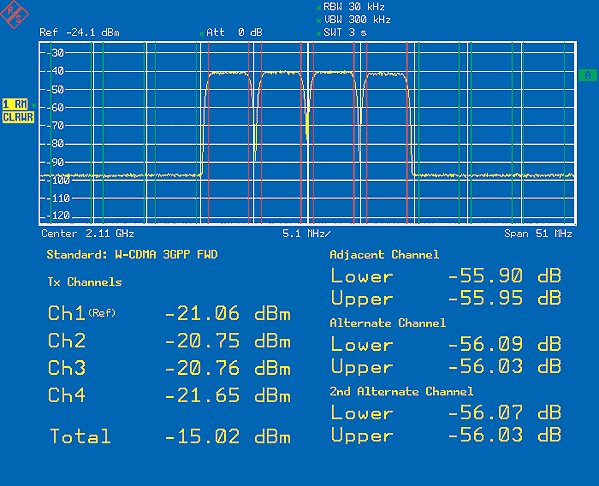

Измерение мощности в соседнем канале для 4 каналов

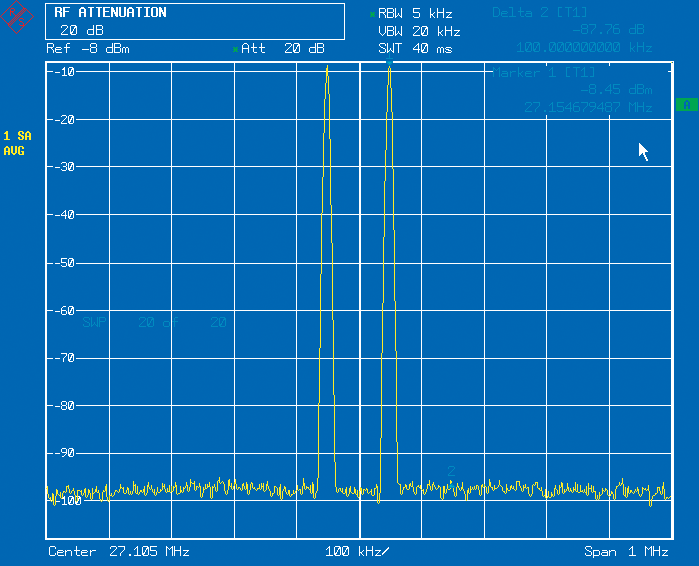

Маркер TOI

• WCDMA / HSPA / HSPA+
• WiMAX
• MIMO
• TD-SCDMA
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• WLAN / Wi-Fi
  Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
• Bluetooth
• Ultra-Wideband (UWB)
• ZigBee
• DECT
• MBMS
• AM
• FM

Превосходные радиочастотные характеристики R&S®FSU
Анализаторы спектра компании Rohde & Schwarz  всегда отличались превосходными радиочастотными характеристиками. R&S FSU продолжает эту традицию, предлагая следующие непревзойденные  параметры:

  Диапазон частот:

• R&S®FSU3: от 20 Гц до 3,6 ГГц

• R&S®FSU8: от 20 Гц до 8 ГГц

• R&S®FSU26: от 20 Гц до 26,5 ГГц

• R&S®FSU43: от 20 Гц до 43 ГГц

• FSU46: от 20 Гц до 46 ГГц

• R&S®FSU50: от 20 Гц до 50 ГГц

• R&S®FSU67: от 20 Гц до 67 ГГц

• Средний уровень собственных шумов (DANL): тип.  значение -158 дБмВт (1 Гц) без использования предусилителя

• Фазовый шум SSB: типичное значение - 133 дБн  (1 Гц) при отстройке 10 кГц от центральной частоты 640 МГц

• Фазовый шум: тип. значение -160 дБн/Гц при  отстройке 10 МГц от центральной частоты 640 МГц

• Точка пересечения по интермодуляционным  составляющим 3-го порядка (TOI): тип. значение +25 дБмВт

• Точка компрессии на 1 дБ: тип. значение 13 дБмВт

• Динамический диапазон при измерении коэффициента  утечки мощности в соседний канал сигнала WCDMA: 77,5 дБ / 84 дБ с  коррекцией шума

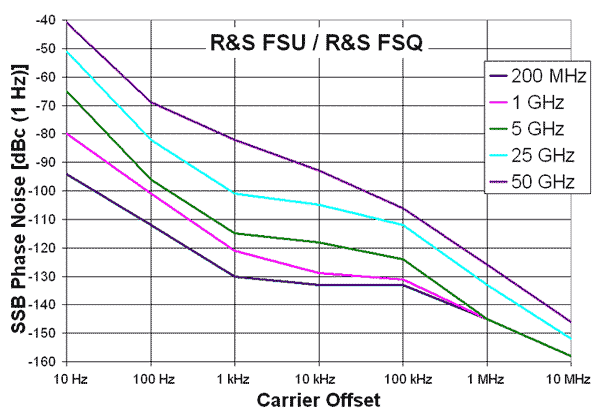

Фазовый шум SSB

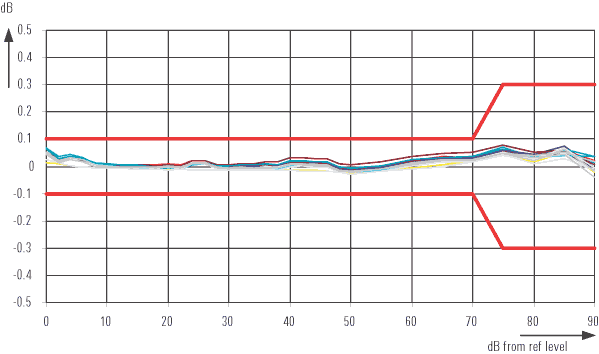

Нелинейность отображения при полосе разрешения до 100 кГц (измерение по 30 приборам)

Погрешность измерения:

• Суммарная погрешность измерения уровня: 0,3 дБ  на частотах до 3,6 ГГц

• Погрешность вследствие нелинейности: менее 0,1 дБ  до уровня -70 дБ

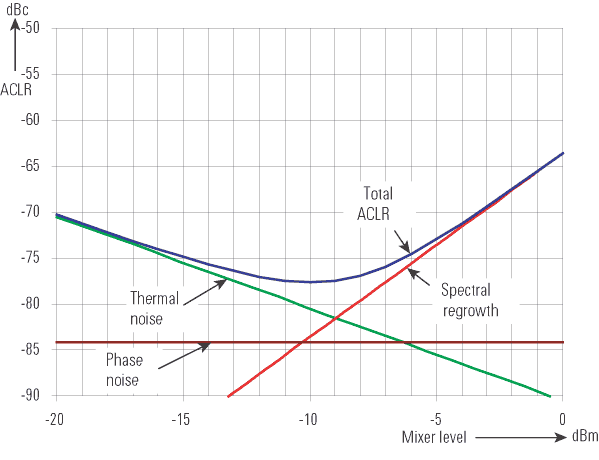

Динамический диапазон для измерения мощности в соседнем канале сигнала WCDMA без коррекции шума

Преобразователь IQ с понижением частоты:

• ПЧ-дискретизатор с разрешением 14 бит и частотой  дискретизации 32 МГц (ПЧ 20,4 МГц)

• Память IQ на 2x512 тыс. отсчетов

• Время развертки в частотной области 2,5 мс

• Время развертки во временной области 1 мкс

• До 70 измерений в секунду (включая передачу  измерительной кривой по шине GPIB)

• Дистанционное управление в режиме списка снижает  время измерения

• Низкое значение уровня собственных шумов: -152 дБмВт  (1 Гц) на частоте 2 ГГц, -130 дБмВт (1 Гц) на частоте 65 ГГц

• Широкий диапазон разрешающих фильтров: с полосой  от 1 Гц до 50 МГц

• Разнообразные характеристики фильтров: гауссовские,  канальные, БПФ-фильтры, фильтры для ЭМП с полосой по уровню -6 дБ

• Полный набор детекторов, в том числе  среднеквадратический и квазипиковый

• Разнообразные функции измерения мощности (CP, ACP, мощность во временной области)

• Возможность прямого подключения датчиков мощности  R&S®NRP (требуются  опции R&S®FS-K9 и R&S®NRP-Z6)

• Функция измерения коэффициента нелинейных  искажений и паразитного излучения

• Малая нелинейность отображения: менее 0,1 дБ

• Прикладное ПО для измерения фазового шума и  коэффициента шума

• Управление внешним генератором при использовании  внешнего СВЧ-генератора в качестве следящего генератора для скалярных измерений  электрических цепей

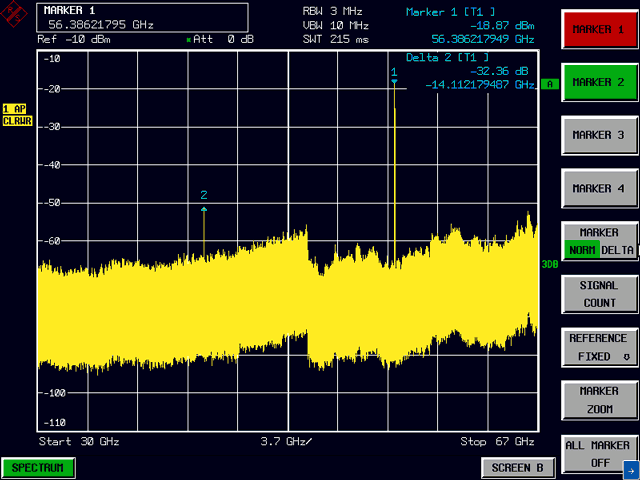

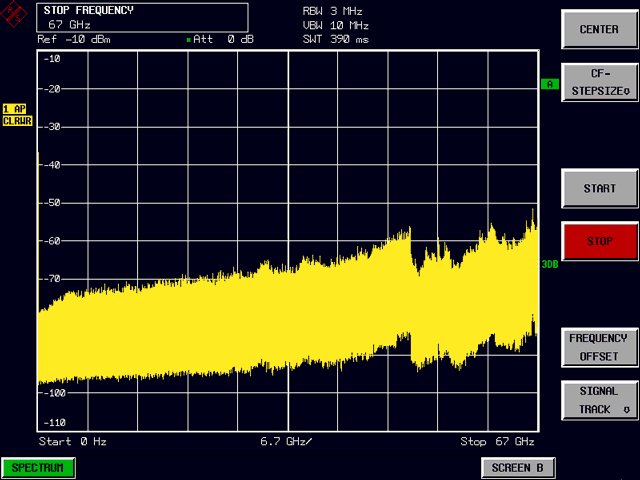

Полная полоса обзора частот анализатора R&S®FSU67 характеризуется низким уровнем собственных шумов вплоть до частоты 67 ГГц.

Уровни субгармоник перемножителей, присутствующих в спектре, несмотря на фильтрацию, могут быть легко измерены (относительно полезного сигнала) за один период развертки даже для сигналов с частотами от 50 до 67 ГГц.
