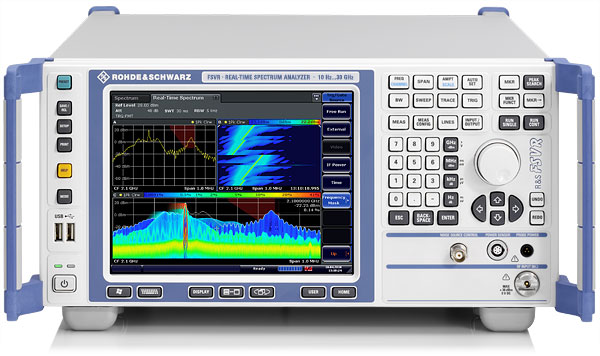

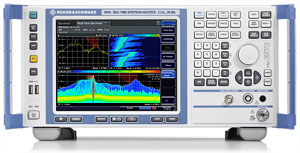

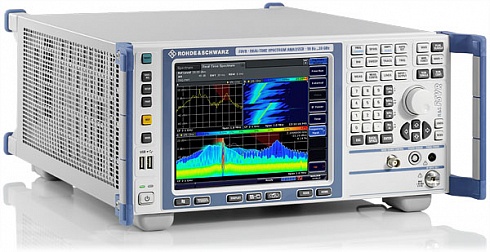

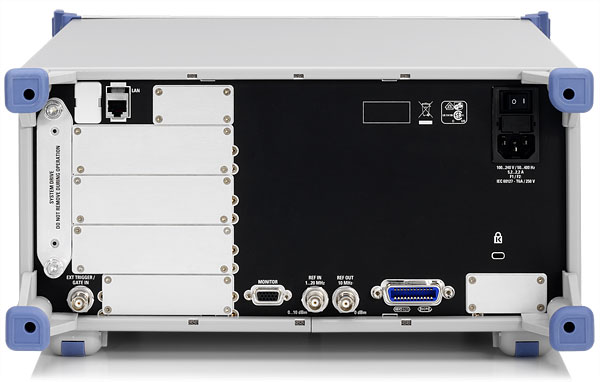

Анализатор спектра в реальном масштабе времени R&S®FSVR

Приборы семейства R&S®FSVR представляют собой полнофункциональные анализаторы спектра и сигналов и анализаторы спектра в реальном масштабе времени. Таким образом, они предлагают все возможности и функции, которые можно ожидать от современных контрольно-измерительных приборов данного класса. В режиме реального времени анализаторы R&S®FSVR способны, не делая пауз, измерять и отображать спектр во временной области с полосой до 40 МГц. Поэтому они способны фиксировать все – даже самые кратчайшие события - для последующего анализа.

1. Короткое описание

   Утвержденный тип средств измерений.


   Приборы семейства R&S®FSVR представляют собой полнофункциональные анализаторы спектра и сигналов и анализаторы спектра в реальном масштабе времени. Таким образом, они предлагают все возможности и функции, которые можно ожидать от современных контрольно-измерительных приборов данного класса. В режиме реального времени анализаторы R&S®FSVR способны, не делая пауз, измерять и отображать спектр во временной области с полосой до 40 МГц. Поэтому они способны фиксировать все – даже самые кратчайшие события - для последующего анализа.

2. R&S®FSVR



3. Ключевые факты

   1. Диапазон частот: от 10 Гц до 7 ГГц, 13,6 ГГц, 30 ГГц или 40ГГц
   2. Ширина полосы анализа в реальном масштабе времени: 40 МГц
   3. Отображение спектрограммы в реальном времени
   4. Режим послесвечения спектра сигнала
   5. Запуск по частотным маскам
   6. Полнофункциональный анализатор сигналов и спектра с программным обеспечением для анализа протоколов GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, аналоговой и цифровой модуляции, коэффициентов шума и измерения фазового шума
   7. Простая модернизация с помощью дополнительных опций
   8. Сменный жесткий диск для тех областей применения, в которых используются конфиденциальные данные

4. Быстрые ссылки

   1. Технические описания
   2.

5. Модели

   1. Исполнение№ заказа
   2. Анализатор спектра в реальном масштабе времени R&S®FSVR7 в диапазоне 10 Гц - 7 ГГц1311.0006.07
   3. Анализатор спектра в реальном масштабе времени R&S®FSVR13 в диапазоне 10 Гц - 13,6 ГГц1311.0006.13
   4. Анализатор спектра в реальном масштабе времени R&S®FSVR30 в диапазоне 10 Гц - 30 ГГц1311.0006.30
   5. Анализатор спектра в реальном масштабе времени R&S®FSVR40 в диапазоне 10 Гц - 40 ГГц1311.0006.40

6. Связанные приборы

   1. R&S®IQR

Анализ спектра в реальном масштабе времени в диапазоне частот до 40 ГГц

• Функция спектрограммы для безразрывного отображения спектра во временной области
• Синхронизация по частотной маске, позволяющая запускать процесс измерения при наступлении отдельных, спорадических событий в спектре

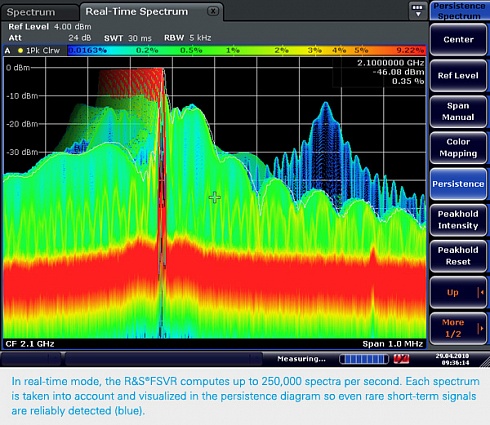

• Режим послесвечения, позволяющий видеть, как часто возникают сигналы
• Потоковая передача I/Q-данных в режиме реального времени для записи длительных ВЧ-последовательностей

• Развертка по частоте во всем диапазоне частот от 10 Гц до 40 ГГц всего лишь за несколько миллисекунд
• Увеличение максимальной входной частоты до 110 ГГц при использовании внешних смесителей
• Выдающаяся точность измерения уровня в диапазоне до 7 ГГц
• Отличный динамический диапазон и низкий уровень фазового шума
• Высокая скорость измерения
• Функции измерения мощности и статистического оценивания для анализа сигналов с цифровой модуляцией
• Разнообразные функции работы с маркерами и анализа спектрограмм
• Измерительное ПО для определения коэффициента шума или уровня фазового шума
• Опции для общего векторного анализа и специального анализа сигналов GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, а также для сигналов с аналоговой модуляцией
• Большой объем памяти I/Q-данных

• Использование сенсорного экрана позволяет управлять устройством пальцем (вместо курсора мыши)
• Быстрый доступ ко всем важным функциям
• Встроенная функция помощи
• Функция "Undo/redo [Отменить/повторить]"

• Удобная установка опций непосредственно на месте работы
• Простота адаптации к требованиям конкретных задач
• Полнейшее соответствие требованиям времени благодаря обновлениям программного обеспечения

Измерение уровня

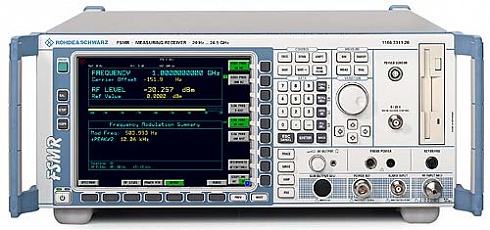

Рабочие функции приемника R&S® FSMR предназначены  специально для калибровки уровней в широком диапазоне значений. Переключение  между любыми диапазонами компенсируется простым в использовании методом калибровки  при смене диапазона.

Для этого потребуется выполнить всего несколько действий:
Шаг 1: Установить частоту измеряемого сигнала. Диапазон измерения приемника  FSMR автоматически  подстроится к уровню входящего сигнала (функция AUTORANGE).

Шаг 2: Выполнить опорное измерение с помощью измерителя мощности посредством  функции CAL ABS POWER.  Теперь приемник FSMR готов к проведению калибровки уровня, для индикации этого состояния  поле CORR выделяется  зеленым цветом.

Шаг 3: Уменьшать уровень калибруемого устройства с необходимым  шагом и проверять значение уровня. Если испытательный сигнал выйдет за пределы  используемого диапазона измерений приемника, будет выдано предупреждение о  калибровке соседнего диапазона.

Шаг 4: Выполнить калибровку для соседнего диапазона уровней с  помощью клавиши RECAL.  Измерительный диапазон приемника FSMR переключится автоматически.

Измерение параметров  модуляции и искажений
Измерение коэффициента модуляции сигнала с амплитудной модуляцией:  прибор FSMR измеряет коэффициент и частоту модуляции, а также показывает  средние значения параметров модуляции. Демодулированный звуковой сигнал отображается во временной области.

На экран приемника FSMR будет выведен не только демодулированный или звуковой сигнал во временной  области, но и спектр радиосигнала, полученный с помощью БПФ, в котором можно избирательно  наблюдать гармоники и любые паразитные виды модуляции (например, фон от сети переменного  тока). Для измерения коэффициентов THD и SINAD прибор автоматически настраивается на основную частоту. Функция измерения  суммарного коэффициента гармоник THD выборочно измеряет все гармоники в пределах БПФ-спектра. Функция измерения  отношения сигнала к сумме шума и искажений SINAD, кроме того, выполняет оценку  уровня шума и негармонических паразитных сигналов.

Диапазон частот

Уровень

• Нелинейность: 0,015 + 0,005 дБ / 10 дБ
• Диапазон: от –130 до +10 дБмВт

Измерение параметров модуляции

Аудиофильтры

• ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц
• ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц

• Коррекция предыскажений 25/50/75/750 мкс

• Взвешивающие фильтры CCITT, фильтры CCIR без  взвешивания

Аудиовход

• Входной импеданс 50 Ом/1 МОм

• Максимальный входной уровень 4 В

• Диапазон частот от 20 Гц до 1 МГц

• Коэффициент нелинейных искажений 0.1%

Анализатор спектра

• Анализатор  спектра R&S® FSU

• WCDMA / HSPA / HSPA+
• WiMAX
• MIMO
• TD-SCDMA
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• TETRA
• WLAN / Wi-Fi
  Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
• MIMO
• Bluetooth
• ZigBee
• DECT
• MBMS
• AM
• FM
