R&S®NRP-Z11, NRP-21, NRP-22, NRP-23, NRP-24, NRP-27, NRP-37, NRP-51, NRP-55, NRP-56, NRP-57, NRP-81, NRP-91, NRP-92 (см. раздел «Измерители мощности», датчики мощности R&S®NRP-Z)
Внешнее ПО
ПО для измерения электромагнитных помех
R&S®ES-CAN
1308.9270.02

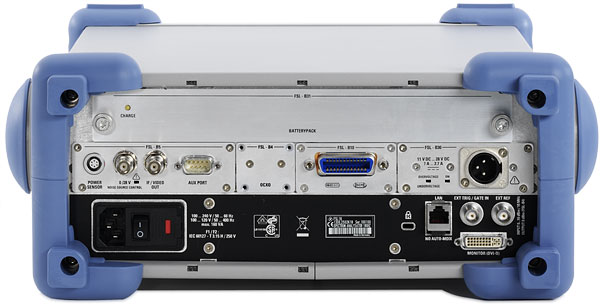

1) входит в состав R&S®FSL18 2) видео выход, выход ПЧ, управление источником шума, порт AUX, разъем для датчиков мощности R&S®NRP-Zxx 3) требуется опция R&S®FSL-B30 4) требуется опция R&S®FSL-B5 или R&S®NRP-Z3/4 и датчик мощности R&S®NRP-Zxx 5) требуется опция R&S®FSL-B5 и предусилитель
Краткое описание
Теперь, покупая анализатор спектра, не нужно идти на ком- промиссы. Приобретая анализатор R&S®FSL, Вы получаете функции высшего класса, не увеличивая бюджет. Прибор R&S®FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве. Несмотря на небольшой размер, он обладает широким набором функций, более свойственных анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества. Анализатор R&S®FSL – единственный в своем классе прибор со следящим генератором в диапазоне до 18 ГГц и возможностью анализа сигналов с полосой 28 МГц. Кроме того, модель R&S®FSL18 (с рабочим диапазоном до 18 ГГц) может использоваться в приложениях для диапазона СВЧ.
Обзор
Короткое описание
Утвержденный тип средств измерений.

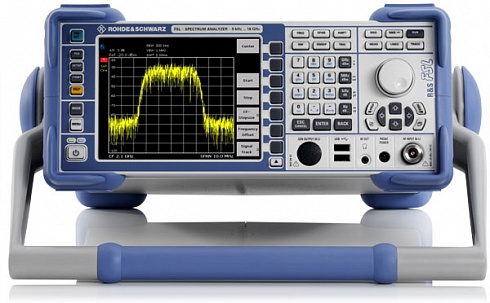

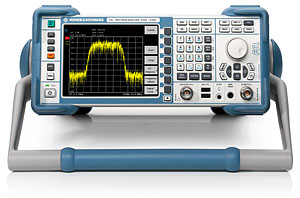

Прибор R&S®FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве. Несмотря на небольшой размер, он обладает широким набором функций, более свойственных анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества.
R&S®FSL
Ключевые факты
Диапазон частот от 9 кГц до 3/6/18 ГГц, со следящим генератором или без него
Наибольшая полоса анализа сигналов в своем классе (28 МГц)
Высокая точность измерений, даже в диапазоне СВЧ
Простота обновления на месте эксплуатации

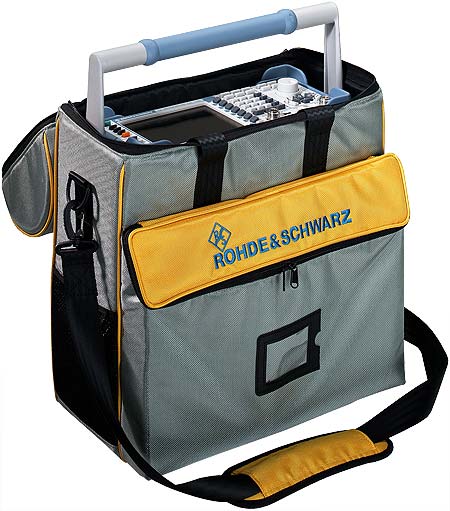

Дополнительная аккумуляторная батарея
Широкий диапазон функций, простота управления
Быстрые ссылки
Модели
Исполнение№ заказа
R&S®FSL3 Анализатор спектра, от 9 кГц до 3 ГГц1300.2502.03
R&S®FSL3 Анализатор спектра, от 9 кГц до 3 ГГц, со следящим генератором1300.2502.13
R&S®FSL6 Анализатор спектра, от 9 кГц до 6 ГГц1300.2502.06
R&S®FSL6 Анализатор спектра, от 9 кГц до 6 ГГц, со следящим генератором1300.2502.16
R&S®FSL18 Анализатор спектра, от 9 кГц до 18 ГГц (в пределе до 20 ГГц)1300.2502.18
R&S®FSL18 Анализатор спектра, от 9 кГц до 18 ГГц (в пределе до 20 ГГц), со следящим генератором1300.2502.28
Анализ спектра в реальном масштабе времени в диапазоне частот до 40 ГГц
Функция спектрограммы для безразрывного отображения спектра во временной области
Синхронизация по частотной маске, позволяющая запускать процесс измерения при наступлении отдельных, спорадических событий в спектре
Режим послесвечения, позволяющий видеть, как часто возникают сигналы
Потоковая передача I/Q-данных в режиме реального времени для записи длительных ВЧ-последовательностей
Полнофункциональный анализатор спектра и сигналов
Развертка по частоте во всем диапазоне частот от 10 Гц до 40 ГГц всего лишь за несколько миллисекунд
Увеличение максимальной входной частоты до 110 ГГц при использовании внешних смесителей
Выдающаяся точность измерения уровня в диапазоне до 7 ГГц
Отличный динамический диапазон и низкий уровень фазового шума
Высокая скорость измерения
Функции измерения мощности и статистического оценивания для анализа сигналов с цифровой модуляцией
Разнообразные функции работы с маркерами и анализа спектрограмм
Измерительное ПО для определения коэффициента шума или уровня фазового шума
Опции для общего векторного анализа и специального анализа сигналов GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, а также для сигналов с аналоговой модуляцией
Большой объем памяти I/Q-данных
Простое и интуитивно понятное управление при помощи сенсорного экрана
Использование сенсорного экрана позволяет управлять устройством пальцем (вместо курсора мыши)
Быстрый доступ ко всем важным функциям
Встроенная функция помощи
Функция "Undo/redo [Отменить/повторить]"
Низкая совокупная стоимость эксплуатации
Удобная установка опций непосредственно на месте работы
Простота адаптации к требованиям конкретных задач
Полнейшее соответствие требованиям времени благодаря обновлениям программного обеспечения
Применение
Измерение уровня
Рабочие функции приемника R&S® FSMR предназначены специально для калибровки уровней в широком диапазоне значений. Переключение между любыми диапазонами компенсируется простым в использовании методом калибровки при смене диапазона.
Для этого потребуется выполнить всего несколько действий: Шаг 1: Установить частоту измеряемого сигнала. Диапазон измерения приемника FSMR автоматически подстроится к уровню входящего сигнала (функция AUTORANGE).
Шаг 2: Выполнить опорное измерение с помощью измерителя мощности посредством функции CAL ABS POWER. Теперь приемник FSMR готов к проведению калибровки уровня, для индикации этого состояния поле CORR выделяется зеленым цветом.
Шаг 3: Уменьшать уровень калибруемого устройства с необходимым шагом и проверять значение уровня. Если испытательный сигнал выйдет за пределы используемого диапазона измерений приемника, будет выдано предупреждение о калибровке соседнего диапазона.
Шаг 4: Выполнить калибровку для соседнего диапазона уровней с помощью клавиши RECAL. Измерительный диапазон приемника FSMR переключится автоматически.
Измерение параметров модуляции и искажений Измерение коэффициента модуляции сигнала с амплитудной модуляцией: прибор FSMR измеряет коэффициент и частоту модуляции, а также показывает средние значения параметров модуляции. Демодулированный звуковой сигнал отображается во временной области.
На экран приемника FSMR будет выведен не только демодулированный или звуковой сигнал во временной области, но и спектр радиосигнала, полученный с помощью БПФ, в котором можно избирательно наблюдать гармоники и любые паразитные виды модуляции (например, фон от сети переменного тока). Для измерения коэффициентов THD и SINAD прибор автоматически настраивается на основную частоту. Функция измерения суммарного коэффициента гармоник THD выборочно измеряет все гармоники в пределах БПФ-спектра. Функция измерения отношения сигнала к сумме шума и искажений SINAD, кроме того, выполняет оценку уровня шума и негармонических паразитных сигналов.
Технические данные
Диапазон частот
Режим измерительного приемника
Режим анализатора спектра
R&S®FSMR3:
от 100 кГц до 3,6 ГГц
от 20 Гц до 3,6 ГГц
R&S®FSMR26:
от 100 кГц до 26,5 ГГц
от 20 Гц до 26,5 ГГц
R&S®FSMR43:
от 100 кГц до 43 ГГц
от 20 Гц до 43 ГГц
R&S®FSMR50:
от 100 кГц до 50 ГГц
от 20 Гц до 50 ГГц
Уровень
Нелинейность: 0,015 + 0,005 дБ / 10 дБ
Диапазон: от –130 до +10 дБмВт
Измерение параметров модуляции
Амплитудная модуляция
Частотная модуляция
Фазовая модуляция
Диапазон измерения
коэффициент модуляции от 0 до 100%
макс. девиация частоты 500 кГц
макс. девиация фазы 10000 рад
Частота модуляции
от 50 Гцдо 100 кГц
от 50 Гцдо 200 кГц
от 50 Гцдо 100 кГц
Погрешность
от 0,5 до 1,5%
от 1 до 3%
1%
Искажения
0,1%
0,1%
0,1%
Аудиофильтры
ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц
ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц
Коррекция предыскажений 25/50/75/750 мкс
Взвешивающие фильтры CCITT, фильтры CCIR без взвешивания
Аудиовход
Входной импеданс 50 Ом/1 МОм
Максимальный входной уровень 4 В
Диапазон частот от 20 Гц до 1 МГц
Коэффициент нелинейных искажений 0.1%
Анализатор спектра
Анализатор спектра R&S® FSU
Технические характеристики
R&S®FSL3 модель.03
R&S®FSL3 модель.13
R&S®FSL6 модель.06
R&S®FSL6 модель.16
R&S®FSL18 модель .18
R&S®FSL18 модель .28
Диапазон частот
от 9 кГц до 3 ГГц
от 9 кГц до 6 ГГц
от 9 кГц до 18 ГГц (в пределе до 20 ГГц)
Точность воспроизведения частоты
1 × 10-6
С опорным генератором R&S®FSL-B4
1 × 10-7
в составе R&S®FSL18
Полосы разрешения
Стандартные
от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора
С опцией R&S®FSL-B7
от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр)
Полосы видеофильтров
от 10 Гц до 10 МГц
Полоса анализа сигналов
28 МГц
Фазовый шум
тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц
Средний уровень собственных шумов (DANL)
С полосой разрешения 300 Гц
тип. –117 дБмВт
С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опции R&S®FSL-B7, R&S®FSLB22)
500 МГц: тип. –162 дБмВт
3 ГГц: тип. –158 дБмВт
Точка TOI
тип. +18 дБмВт
Детекторы
положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов
Погрешность измерения уровня
<0,5 дБ(30 кГц ≤ f ≤ 3 ГГц), <0,8 дБ (3 ГГц < f ≤ 6 ГГц), <1,2 дБ (6 ГГц < f ≤ 18 ГГц)
Следящий генератор
нет
есть
нет
есть
нет
есть
Диапазон частот
–
от 1 МГц до 3 ГГц
–
от 1 МГц до 6 ГГц
–
от 10 МГц до 18 ГГц
Выходной уровень
–
от –20 до 0 дБмВт
–
от –20 до 0 дБмВт
–
от –30 до –10 дБмВт
Технологии
WCDMA / HSPA / HSPA+
WiMAX
CDMA2000® 1xEV-DO
Bluetooth
RFID / NFC
DECT
MBMS
DVB-C
Характеристики
R&S®FSV4
R&S®FSV7
R&S®FSV13
R&S®FSV30
R&S®FSV40
Диапазон частот
от 10 Гц до 4 ГГц
от 10 Гц до 7 ГГц
от 10 Гц до 13,6 ГГц
от 10 Гц до 30 ГГц
от 10 Гц до 40 ГГц
Точность воспроизведения частоты
1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Нестабильность частоты в диапазоне температур от 0 °С до 50 °С
1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Полоса разрешения
Стандартная развертка
от 1 Гц до 10 МГц
Стандартная развертка (нулевая полоса обзора)
от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
БПФ-развертка
от 1 Гц до 3 МГц
Канальный фильтр
от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Фильтр электромагнитных помех
200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Полоса анализа сигнала
28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39)
