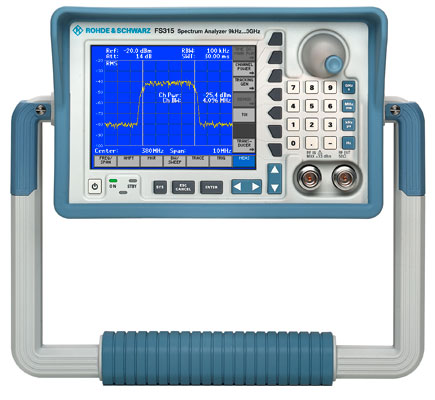

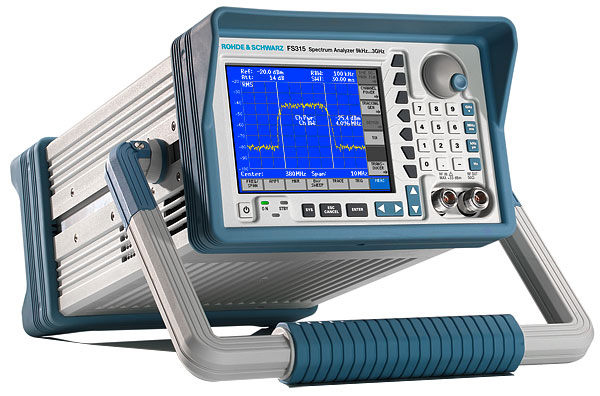

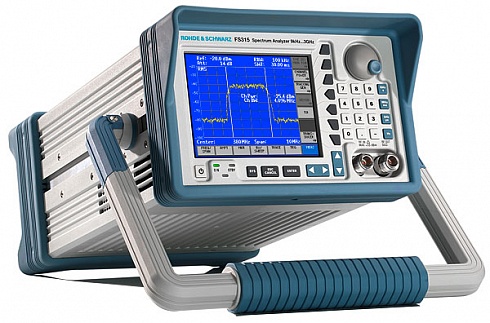

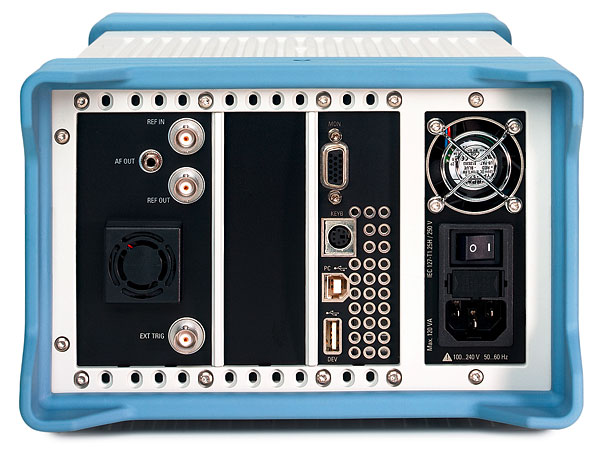

Семейство анализаторов спектра R&S®FS315

Использующиеся в них современные цифровые методы частотной обработки обеспечивают высокое качество измерений по приемлемой цене. Анализатор R&S®FS315 дополнительно оснащен встроенным следящим генератором в диапазоне от 9 кГц до 3 ГГц для проведения скалярного анализа электрических цепей; следящий генератор также может использоваться для генерации сигналов с фиксированными частотами. Кроме того, анализатор R&S®FS315 содержит различные типы детекторов для оценки результатов измерений, а также позволяет проводить измерения напряженности электрического поля с учетом влияния параметров антенны.

1. Короткое описание

   Несмотря на расширяющееся применение цифровой модуляции, в радиосвязи до сих пор широко используются традиционные виды модуляции: амплитудная, частотная и фазовая. Семейство приборов FMx позволяет выполнять анализ модуляции в соответствии с современными требованиями и значительно эффективнее по сравнению с обычными измерителями модуляции.

2. R&S®FMx



3. Ключевые факты

   1. Демодуляция АМ, ЧМ, ФМ
   2. Быстрая автоматическая настройка благодаря прямому измерению частоты
   3. Малошумящий синтезатор частот с высоким разрешением
   4. Отдельные детекторы +PK и -PK с крайне малым временем отклика
   5. Детектор истинных среднеквадратичных значений
   6. Очень высокая точность
   7. Высокая точность измерения мощности (номинальная погрешность для FMA менее 0,5 дБ, для FMB – еще меньше)

4. Быстрые ссылки

   1. Технические описания
   2. Опции

5. Модели

   1. Исполнение№ заказа
   2. R&S®FMA Анализатор модуляции 50 kHz to 1360 MHz0852.8500.52

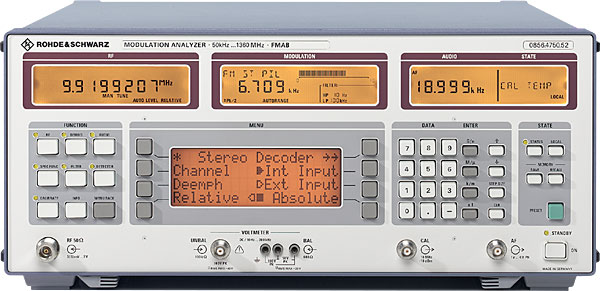

   3. R&S®FMAB Анализатор модуляции 50 kHz to 1360 MHz0856.4750.52
   4. R&S®FMAS Селективный анализатор модуляции 5 MHz to 1000 MHz0856.6001.52

Утвержденный тип средств измерений.

• Высокое качество измерений
• Разрешающая способность по частоте от 200 Гц  до 1 МГц/20 МГц

• Частотомер с разрешением 1 Гц

• Максимальный уровень входного сигнала 33 дБмВт

• Эргономичный интерфейс пользователя

• Дистанционное управление по интерфейсу USB

• Высокая скорость обновления изображения

• Компактный корпус с регулируемой ручкой

Высокое качество измерений
Разрешающая способность по частоте от 200 Гц до 1 МГц
Частотомер с разрешением 1 Гц
Максимальный входной уровень +33 дБмВт
Скалярный анализ электрических цепей
Обнаружение источников помех
Эргономичный интерфейс пользователя
Дистанционное управление по интерфейсу USB
Компактный корпус с регулируемой ручкой
Высокая скорость обновления изображения
Различные измерительные функции
Внутренняя память для хранения настроек и спектрограмм

Высокое качество измерений
Поскольку типичное значение  среднего уровня собственных шумов (DANL)  анализатора составляет -120 дБмВт (300 Гц), то с помощью прибора возможно  надежное обнаружение даже слабых сигналов. Это особенно важно при измерении уровня  паразитных сигналов и гармоник. В пределах свободного от интермодуляционных  искажений динамического диапазона отсутствуют искажения, вызванные самим  прибором и мешающие проведению измерений. Это особенно полезно в тех случаях,  когда необходим широкий динамический диапазон, т.е. нужно одновременно измерять  сигналы высокого и низкого уровня. Точки измерительной кривой отображаются с  погрешностью менее 1,5 дБ. Это значение является непревзойденным для  приборов данной ценовой категории и делает анализатор незаменимым для высокоточных  измерений.

Разрешающая способность по частоте от 200 Гц до 1 МГц
16 полосовых фильтров, которые определяют разрешающую способность  (с полосой от 200 Гц до 1 МГц), реализованы в цифровой форме, поэтому  анализатор R&S®FS300 может быть оптимальным образом адаптирован для  различных измерительных задач. Для анализатора R&S®FS315 дополнительно доступна полоса  20 МГц. Широкие  полосы, предназначенные для обзорных измерений, обеспечивают малое время развертки  спектра сигнала, в то время как узкие полосы обеспечивают высокую разрешающую  способность по частоте и низкий уровень шумов. Анализатор R&S®FS315 соответствует всем этим  требованиям.

Частотомер с разрешением 1 Гц
С помощью встроенного  частотомера можно измерять частоту сигнала с разрешением 1 Гц во всем  частотном диапазоне анализа. В результате, вам не потребуется дополнительный  частотомер, а значит, будет сэкономлено место в лаборатории.

Максимальный входной уровень +33 дБмВт
Максимальный допустимый  уровень входного сигнала R&S®FS300 позволяет проводить измерения,  далеко выходящие за обычные пределы. Мобильные телефоны с максимальной выходной  мощностью 2 Вт могут непосредственно присоединяться к анализатору спектра без  дополнительных аттенюаторов.

Скалярный анализ электрических цепей
Анализатор  R&S®FS315 со встроенным следящим генератором – это идеальное с  точки зрения экономической эффективности решение для исследования передаточных  характеристик фильтров, кабелей, усилителей и т.п. Благодаря наличию  измерительного КСВН-моста, можно проводить также измерения параметров отражения.  Возможность установки любой отстройки частоты от 0 до 3 ГГц позволяет  исследовать устройства с преобразованием частоты. Наконец, встроенный следящий  генератор можно использовать как обычный генератор фиксированной частоты.

Обнаружение источников помех
С помощью датчиков  электромагнитного поля R&S®HZ-15 можно обнаруживать места  возникновения помех на печатных платах, в интегральных схемах, в кабелях,  экранах и других местах. Набор датчиков R&S®HZ-15 подходит для  измерения слабого излучения в диапазоне от 30 МГц до 3 ГГц.  Чувствительность таких измерений можно повысить, если вместе с датчиком  использовать предусилитель R&S®HZ-16 c верхней частотой 3 ГГц,  коэффициентом усиления около 20 дБ и уровнем шума 4,5 дБ. В сочетании  с анализаторами R&S®FS300/FS315 этот предусилитель вместе с  датчиком поля – лучшее с точки зрения экономической эффективности средство для обнаружения  и исследования источников помех на этапе разработки.

Эргономичный интерфейс пользователя
Прибор управляется через  систему меню, так что даже неподготовленный пользователь способен быстро  выполнить необходимые измерения. Простая структура меню значительно облегчает навигацию.  Пользователи, знакомые с анализаторами спектра компании Rohde & Schwarz, быстро обнаружат  привычные по другим приборам компании элементы меню. Яркий цветной ЖК-дисплей с  разрешением 320*240 пикселей позволяет считывать показания даже под большими  углами и при неблагоприятном освещении.

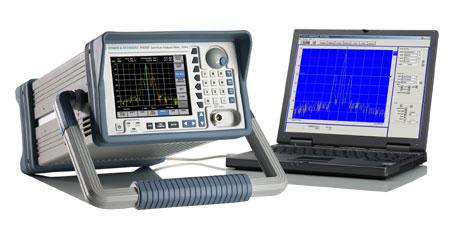

Дистанционное управление по интерфейсу USB
Еще одной новой  особенностью R&S®FS300  является дистанционное управление по интерфейсу USB. Используя свойства  «горячего подключения», пользователь может перейти на внешнее управление с  компьютера даже во время работы прибора, просто установив USB-соединение.  Впервые лабораторный прибор может дистанционно управляться по USB без  каких-либо ограничений. С помощью USB-кабеля анализатор R&S®FS300  может использоваться в местах с затрудненным доступом, например, в  экранированных камерах. В комплект программного обеспечения R&S®FS300  входит драйвер для различных сред разработки, совместимый с ОС Windows (2000/XP).  Также имеются средства для дистанционного управления R&S®FS300, позволяющие отображать и  сохранять результаты измерений.

Компактный корпус с регулируемой ручкой
Анализатор R&S®FS300 выгодно отличается  компактной и надежной конструкцией. И на рабочем столе, и в стойке, он не  займет много места. Два прибора этой серии даже можно поставить рядом друг с  другом в 19-дюймовой стойке. Новая регулируемая ручка выполняет несколько  функций. Во-первых, она предназначена для переноски R&S®FS300. Ее можно установить и зафиксировать  практически в любом положении. Во-вторых, с ее помощью прибор можно установить  в наклонном положении, получив оптимальный угол обзора дисплея. Если ручка вам  мешает, она легко убирается, например, для установки нескольких R&S®FS300 друг на друга.

Высокая скорость обновления изображения
Высокая скорость  обновления изображения – до 10 кадров в секунду – обеспечивает четкое  отображение результатов измерений. В результате, изменения параметров в  процессе настройки исследуемого устройства отображаются очень быстро, что  экономит время в процессе разработки и производства.

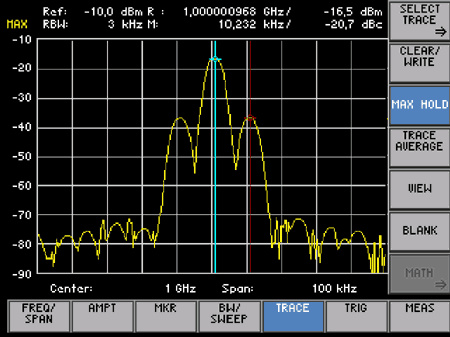

Различные измерительные функции
Анализатор  R&S®FS300 предлагает широкий  набор измерительных функций и функций маркеров, значительно облегчающих анализ  сигналов. Для определения уровня сигнала можно использовать два обычных маркера  или один обычный и один дельта-маркер. Например, обычный маркер можно установить  на основную частоту в качестве опорного маркера, в то время как дельта маркер  устанавливается на частоту гармоники. При этом разность между двумя уровнями будет  представлять собой уровень подавления гармоники. Обычные или дельта маркеры  могут использоваться в качестве маркеров шума для измерения плотности мощности  шума. С помощью R&S®FS300 можно легко измерить  ширину полосы сигнала по уровню n дБ, например по уровню –3 дБ или –6 дБ.

Внутренняя память для хранения настроек и спектрограмм
Во внутренней памяти  анализатора R&S®FS300  может храниться до 5 измеренных кривых (спектрограмм) и 10 вариантов настроек.  В результате, можно с легкостью вызывать часто используемые параметры, что  исключает необходимость повторного ввода одних и тех же значений. Это также  снижает вероятность ошибок при настройке R&S®FS300. Сохраненные в памяти прибора кривые могут быть вызваны позже,  например, для вывода их на печать.

Особенности

• Демодуляция АМ, ЧМ, ФМ

• Быстрая автоматическая настройка благодаря прямому измерению частоты

• Малошумящий синтезатор частот с высоким разрешением

• Отдельные детекторы +PK и -PK с крайне малым временем отклика

• Детектор истинных среднеквадратичных значений

• Очень высокая точность

• Высокая точность измерения мощности (номинальная погрешность для FMA менее 0,5 дБ, для FMB – еще меньше)

• Превосходная динамическая и статическая избирательность, а также высокая чувствительность для измерений непосредственно с антенны

• Выдающееся качество передачи

• Высокая стойкость к мощным помехам

• Селективное измерение уровня радиосигналов

• Низкие искажения благодаря фильтрам ПЧ с линейной фазовой характеристикой

• Два независимых частотомера для одновременного измерения сигналов ВЧ и ЗЧ

• Время измерения зависит от конкретных условий, например, значения самой низкой из измеряемых частот или требуемого разрешения частотомера

• Неиспользуемые функции измерения могут быть отключены

• ЧМ-демодулятор с широкой полосой пропускания для анализа цифровых модуляторов (например, в мобильной радиосвязи)

• Управление через систему меню с помощью функциональных клавиш

• Хранение до 20 полных наборов настроек в энергонезависимой памяти

• Три дисплея для одновременного отображения результатов измерений и всех основных настроек прибора

• Квазианалоговая индикация с высоким разрешением всех или выбранных результатов измерений, а также отображение минимальных и максимальных значений

• Дистанционное управление по шине IEC/IEEE в соответствии с IEEE 488.2

• Измерение ВЧ-спектра (уровня и частоты сигнала)

• Измерение излучаемых помех (проверка  электромагнитной совместимости)

• Применение в мобильной и беспроводной радиосвязи  (GSM, WCDMA, DECT, WLAN, Bluetooth®,  и т.д.)

• Измерение мощности во временной области (TDMA)

• Радиоконтроль с дистанционным управлением по  интерфейсу USB

• Скалярный анализ электрических цепей (только для  R&S®FS315)

Анализаторы спектра R&S FSP отличаются новейшими методами измерений и широким набором стандартных функций.

• Полный набор детекторов

• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума
• Автоматические процедуры для измерения TOI, OBW, фазового шума, ACPR и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Функции CCDF и APD (возможность использования % по оси Y)
• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ

• Характеристики фильтров разрешения:

• Аттенюатор с шагом настройки 10 дБ (5 дБ с опцией FSP-B25)
• Опция электронного аттенюатора и предусилителя
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до -50 дБмВт
• Функция стробируемого запуска
• Полный набор функций маркера

• Встроенный следящий генератор с поддержкой развертки по мощности
• Управление внешним генератором (обратная развертка)
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Ethernet-интерфейс (100 Base T)
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP

• Интерфейсы: GPIB, RS-232-C, LAN (опция), USB
• Поддержка стандарта дистанционного управления VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий малой погрешностью уровня и превосходными ВЧ-характеристиками.

Диапазон частот:

• FSP3: от 9 кГц (20 Гц) до 3 ГГц
• FSP7: от 9 кГц (20 Гц) до 7 ГГц
• FSP13: от 9 кГц (20 Гц) до 13 ГГц
• FSP30: от 9 кГц (20 Гц) до 30 ГГц
• FSP40: от 9 кГц (20 Гц) до 40 ГГц

• Средний уровень собственных шумов (DANL): тип. Значение -155 дБмВт (1 Гц) без предусилителя
• Фазовый шум: тип. значение -113 дБн/Гц при отстройке 10 кГц от центральной частоты 500 МГц
• Фазовый шум: тип. значение -145 дБн/Гц при отстройке 10 МГц от центральной частоты 500 МГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение 10 дБмВт
• Точка компрессии на 1 дБ: 0 дБмВт

• Суммарная погрешность измерения уровня: 0,5 дБ на частотах до 3,6 ГГц
• Погрешность вследствие нелинейности: менее 0,2 дБ до уровня -70 дБ

• ПЧ-дискретизатор с разрешением 12 бит и частотой дискретизации 32 МГц (ПЧ 20,4 МГц)
• Память IQ на 2x128 тыс. отсчетов

• Время развертки в частотной области 2,5 мс
• Время развертки во временной области 1 мкс
• До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
• До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)

• WCDMA / HSPA / HSPA+
• WiMAX
• TD-SCDMA
• GSM / EGPRS / EDGE Evolution
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• Bluetooth
• DECT
• MBMS
• AM
• FM
