Несмотря на расширяющееся применение цифровой модуляции, в радиосвязи до сих пор широко используются традиционные виды модуляции: амплитудная, частотная и фазовая. Семейство приборов FMx позволяет выполнять анализ модуляции в соответствии с современными требованиями и значительно эффективнее по сравнению с обычными измерителями модуляции.

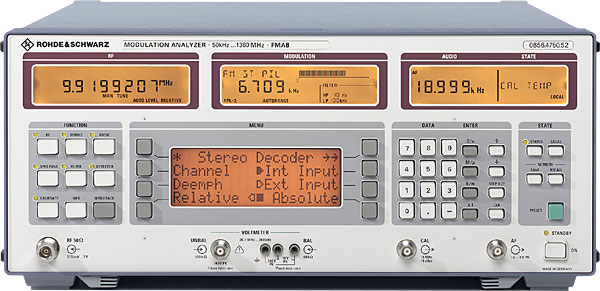

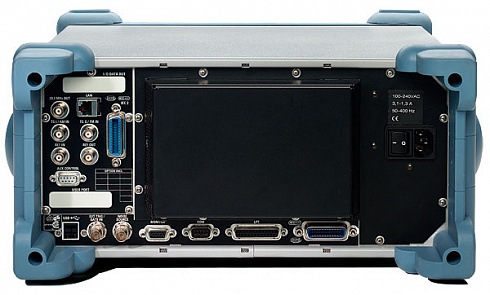

R&S®FMx
Ключевые факты
Демодуляция АМ, ЧМ, ФМ
Быстрая автоматическая настройка благодаря прямому измерению частоты
Малошумящий синтезатор частот с высоким разрешением
Отдельные детекторы +PK и -PK с крайне малым временем отклика
Детектор истинных среднеквадратичных значений
Очень высокая точность
Высокая точность измерения мощности (номинальная погрешность для FMA менее 0,5 дБ, для FMB – еще меньше)
Быстрые ссылки
Модели
Исполнение№ заказа
R&S®FMA Анализатор модуляции 50 kHz to 1360 MHz0852.8500.52
R&S®FMAB Анализатор модуляции 50 kHz to 1360 MHz0856.4750.52
R&S®FMAS Селективный анализатор модуляции 5 MHz to 1000 MHz0856.6001.52
Подробно
Особенности
Демодуляция АМ, ЧМ, ФМ
Быстрая автоматическая настройка благодаря прямому измерению частоты
Малошумящий синтезатор частот с высоким разрешением
Отдельные детекторы +PK и -PK с крайне малым временем отклика
Детектор истинных среднеквадратичных значений
Очень высокая точность
Высокая точность измерения мощности (номинальная погрешность для FMA менее 0,5 дБ, для FMB – еще меньше)
Дополнительные особенности FMAS:
Превосходная динамическая и статическая избирательность, а также высокая чувствительность для измерений непосредственно с антенны
Выдающееся качество передачи
Высокая стойкость к мощным помехам
Селективное измерение уровня радиосигналов
Низкие искажения благодаря фильтрам ПЧ с линейной фазовой характеристикой
Высокая скорость измерений
Два независимых частотомера для одновременного измерения сигналов ВЧ и ЗЧ
Время измерения зависит от конкретных условий, например, значения самой низкой из измеряемых частот или требуемого разрешения частотомера
Неиспользуемые функции измерения могут быть отключены
ЧМ-демодулятор с широкой полосой пропускания для анализа цифровых модуляторов (например, в мобильной радиосвязи)
Управление
Управление через систему меню с помощью функциональных клавиш
Хранение до 20 полных наборов настроек в энергонезависимой памяти
Три дисплея для одновременного отображения результатов измерений и всех основных настроек прибора
Квазианалоговая индикация с высоким разрешением всех или выбранных результатов измерений, а также отображение минимальных и максимальных значений
Дистанционное управление по шине IEC/IEEE в соответствии с IEEE 488.2
Применение
Функции отдельных моделей, опции
FMA
FMAB
FMAS
АМ / ЧМ / ФМ
•
•
•
Взвешивающие фильтры (CCITT, CCIR), спецфильтры
FMA-B1
•
•
Измеритель искажений/отношения SINAD, от 10 Гц до 100 кГц
FMA-B2
•
FMA-B2
Стереодекодер
FMA-B3
•
•
Калибратор ЗЧ и мультиплексный генератор
FMA-B4
FMA-B4
FMA-B4
Измерение THD/селективный анализ ЗЧ до частоты 150 кГц
FMA-B8
FMA-B8
•
Опорный генератор (стабильность 1 x10-7/год)
FMA-B10
FMA-B10
FMA-B10
Свойства
Анализаторы спектра R&S FSP отличаются новейшими методами измерений и широким набором стандартных функций.
Полный набор детекторов
Максимально-пиковый, минимально-пиковый, автопиковый, отсчетов, среднеквадратического значения, среднего значения, квазипиковый
Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума
Автоматические процедуры для измерения TOI, OBW, фазового шума, ACPR и коэффициента амплитудной модуляции
Измерение гармонических искажений
Функции CCDF и APD (возможность использования % по оси Y)
Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ
Измерение дополнительной интегральной функции распределения (CCDF) сигнала WCDMA
Измерение мощности в соседнем канале во временной области: функция FAST ACP
Измерение точки пересечения по интермодуляционным составляющим 3-го порядка (TOI)
Измерение мощности пакетного сигнала (вверху). Определение занимаемой полосы частот (внизу)
Измерение коэффициента модуляции АМ-сигнала
Характеристики фильтров разрешения:
Цифровые фильтры с полосой от 10 Гц до 100 кГц (с шагом перестройки 1,3,10)
Аналоговые фильтры с полосой от 300 кГц до 10 МГц (с шагом перестройки 1,3,10)
39 канальных фильтров с полосой от 100 Гц до 5 МГц
RRC-фильтры (IS-136, TETRA, WCDMA)
Стандартные фильтры электромагнитных помех
БПФ-фильтры с полосой от 1 Гц до 30 кГц
Сравнение времени развертки для полосы обзора 200 кГц при использовании цифровых фильтров и БПФ-фильтров
Сравнение канального фильтра (с полосой 1 МГц) с обычным 1 МГц фильтром разрешения
Аттенюатор с шагом настройки 10 дБ (5 дБ с опцией FSP-B25)
Опция электронного аттенюатора и предусилителя
Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до -50 дБмВт
Функция стробируемого запуска
Полный набор функций маркера
Фазовый шум, шум, вниз/вверх на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
Встроенный следящий генератор с поддержкой развертки по мощности
Управление внешним генератором (обратная развертка)
Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
Набор команд GPIB, совместимый с FSEx/FSIQ
Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
Ethernet-интерфейс (100 Base T)
Цветной ЖК-дисплей SVGA, 21 см
Режим разделенного экрана
Работа под управлением ОС Embedded XP
Простое документирование измерений
Дистанционное управление рабочим столом
Совместимость (драйверы принтеров, сеть и т.п.)

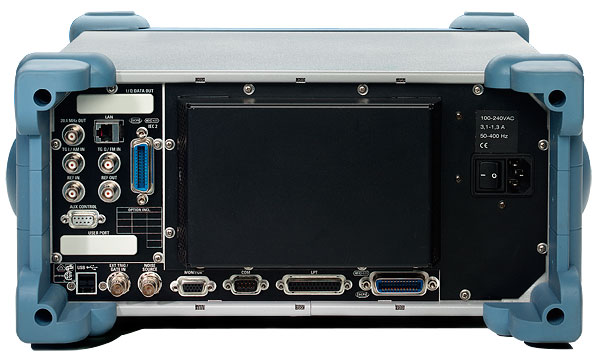

Интерфейсы: GPIB, RS-232-C, LAN (опция), USB
Поддержка стандарта дистанционного управления VXI-11
Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP
Bluetooth
GSM/EDGE
3 GPP WCDMA, HSDPA, TD-SCDMA
CDMA2000, 1xEV-DV, 1xEV-DO
WLAN 802.11a (ограниченный спектр OFDM)
Измерение коэффициента шума и усиления
Измерительный демодулятор ЧМ/ФМ/АМ
Измерение фазового шума
Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и делители мощности
Технические данные
Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий малой погрешностью уровня и превосходными ВЧ-характеристиками.
Диапазон частот:
FSP3: от 9 кГц (20 Гц) до 3 ГГц
FSP7: от 9 кГц (20 Гц) до 7 ГГц
FSP13: от 9 кГц (20 Гц) до 13 ГГц
FSP30: от 9 кГц (20 Гц) до 30 ГГц
FSP40: от 9 кГц (20 Гц) до 40 ГГц
ВЧ-характеристики:
Средний уровень собственных шумов (DANL): тип. Значение -155 дБмВт (1 Гц) без предусилителя
Фазовый шум: тип. значение -113 дБн/Гц при отстройке 10 кГц от центральной частоты 500 МГц
Фазовый шум: тип. значение -145 дБн/Гц при отстройке 10 МГц от центральной частоты 500 МГц
Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение 10 дБмВт
Точка компрессии на 1 дБ: 0 дБмВт
Измерение фазового шума анализатором R&S FSP
Погрешность измерения:
Суммарная погрешность измерения уровня: 0,5 дБ на частотах до 3,6 ГГц
Погрешность вследствие нелинейности: менее 0,2 дБ до уровня -70 дБ
Нелинейность отображения при полосе разрешения до 100 кГц (измерение по 30 приборам)
Преобразователь IQ с понижением частоты:
ПЧ-дискретизатор с разрешением 12 бит и частотой дискретизации 32 МГц (ПЧ 20,4 МГц)
Память IQ на 2x128 тыс. отсчетов
Быстродействие:
Время развертки в частотной области 2,5 мс
Время развертки во временной области 1 мкс
До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)
