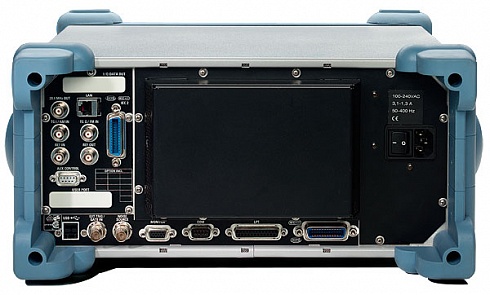

Анализатор спектра R&S®FSP

1. Короткое описание

   Утвержденный тип средств измерений.


   Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий самой малой погрешностью уровня в своем классе и превосходными ВЧ-характеристиками. Прибор отличается новейшими измерительными функциями и использует проверенные технологии в совокупности с совершенно новой аппаратной концепцией, что обеспечивает революционную производительность, надежность и простоту в обслуживании.

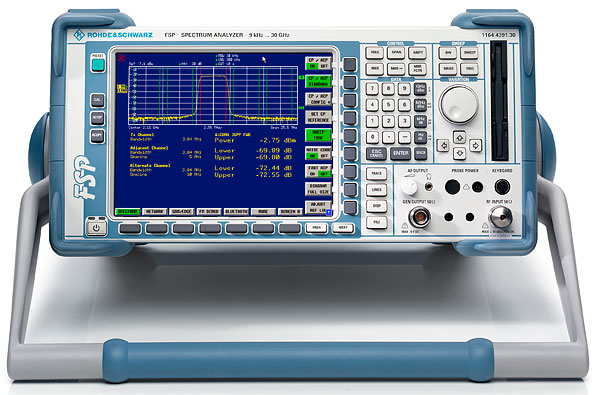

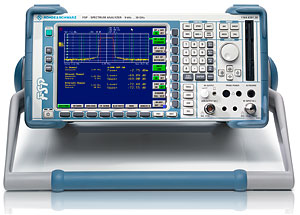

2. R&S®FSP



3. Ключевые факты

   1. Диапазон частот от 20 Гц до 3 ГГц, 7 ГГц, 13 ГГц, 30 ГГц и 40 ГГц
   2. Разрешающая способность по частоте от 1 Гц до 10 МГц
   3. Средний уровень собственных шумов (DANL) -155 дБмВт (1 Гц)
   4. Фазовый шум -113 дБн (1 Гц) при отстройке 10 кГц
   5. Дополнительные фильтры:

      • Канальные фильтры с полосой от 100 Гц до 5 МГц и фильтры RRC
      • БПФ-фильтры с полосой от 1 Гц до 30 кГц
      • Полосовые ЭМП-фильтры и квазипиковый детектор
   6. Суммарная погрешность измерения 0,5 дБ
   7. Прикладное встроенное ПО для анализа сигналов GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, WLAN, …

4. Быстрые ссылки

   1. Технические описания
   2. Опции
   3.

5. Модели

   1. Исполнение№ заказа
   2. R&S®FSP3 Анализатор спектра от 9 kHz до 3 GHz1164.4391.03
   3. R&S®FSP7 Анализатор спектра от 9 kHz до 7 GHz1164.4391.07
   4. R&S®FSP13 Анализатор спектра от 9 kHz до 13 GHz1164.4391.13
   5. R&S®FSP30 Анализатор спектра от 9 kHz до 30 GHz1164.4391.30
   6. R&S®FSP40 Анализатор спектра от 9 kHz до 40 GHz1164.4391.40

6. Связанные приборы

   1. Датчики мощности R&S®NRP-Z

Анализаторы спектра R&S FSP отличаются новейшими методами измерений и широким набором стандартных функций.

• Полный набор детекторов

• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума
• Автоматические процедуры для измерения TOI, OBW, фазового шума, ACPR и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Функции CCDF и APD (возможность использования % по оси Y)
• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ

• Характеристики фильтров разрешения:

• Аттенюатор с шагом настройки 10 дБ (5 дБ с опцией FSP-B25)
• Опция электронного аттенюатора и предусилителя
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до -50 дБмВт
• Функция стробируемого запуска
• Полный набор функций маркера

• Встроенный следящий генератор с поддержкой развертки по мощности
• Управление внешним генератором (обратная развертка)
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Ethernet-интерфейс (100 Base T)
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP

• Интерфейсы: GPIB, RS-232-C, LAN (опция), USB
• Поддержка стандарта дистанционного управления VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий малой погрешностью уровня и превосходными ВЧ-характеристиками.

Диапазон частот:

• FSP3: от 9 кГц (20 Гц) до 3 ГГц
• FSP7: от 9 кГц (20 Гц) до 7 ГГц
• FSP13: от 9 кГц (20 Гц) до 13 ГГц
• FSP30: от 9 кГц (20 Гц) до 30 ГГц
• FSP40: от 9 кГц (20 Гц) до 40 ГГц

• Средний уровень собственных шумов (DANL): тип. Значение -155 дБмВт (1 Гц) без предусилителя
• Фазовый шум: тип. значение -113 дБн/Гц при отстройке 10 кГц от центральной частоты 500 МГц
• Фазовый шум: тип. значение -145 дБн/Гц при отстройке 10 МГц от центральной частоты 500 МГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение 10 дБмВт
• Точка компрессии на 1 дБ: 0 дБмВт

• Суммарная погрешность измерения уровня: 0,5 дБ на частотах до 3,6 ГГц
• Погрешность вследствие нелинейности: менее 0,2 дБ до уровня -70 дБ

• ПЧ-дискретизатор с разрешением 12 бит и частотой дискретизации 32 МГц (ПЧ 20,4 МГц)
• Память IQ на 2x128 тыс. отсчетов

• Время развертки в частотной области 2,5 мс
• Время развертки во временной области 1 мкс
• До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
• До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)

• WCDMA / HSPA / HSPA+
• WiMAX
• TD-SCDMA
• GSM / EGPRS / EDGE Evolution
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• Bluetooth
• DECT
• MBMS
• AM
• FM
