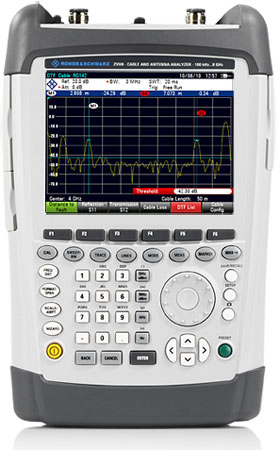

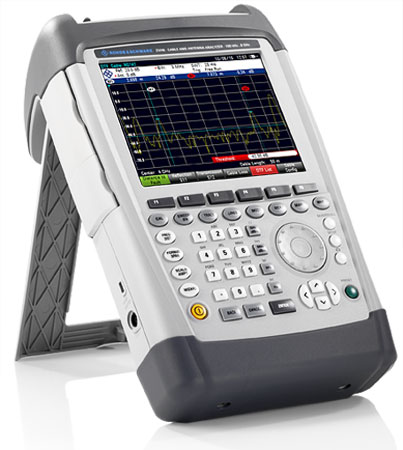

Анализатор кабелей и антенн R&S®ZVH

Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.
Две модели в базовом исполнении обеспечивают измерения коэффициента отражения, расстояния до места повреждения и однопортовые измерения потерь в кабеле в диапазоне частот от 100 кГц до 3,6 ГГц (ZVH4) или 8 ГГц (ZVH8). Дополнительно на приборы могут быть установлены программные опции, поддерживающие измерения мощности с датчиками мощности серии FSH или NRP (через USB интерфейс), измерения коэффициента передачи, дистанционное управление через интерфейсы LAN и USB, в перспективе анализ спектра сигналов и векторный анализ цепей.

1. Короткое описание

   Утвержденный тип средств измерений.



   Анализатор кабелей и антенн R&S®ZVH представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.

2. R&S®ZVH



3. Ключевые факты

   1. Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц
   2. 100 дБ (тип. зн.) динамический диапазон измерений развязки (изоляции) фильтров и антенн
   3. Встроенный источник постоянного тока (смещение) для активных компонентов, таких как усилители
   4. Опция измерения мощности
   5. Сохранение результатов измерений на карте памяти SD или флэш-накопителе USB
   6. Определяемые пользователем испытательные последовательности (с помощью мастера настройки) обеспечивают удобство эксплуатации
   7. Легкозаменяемая литий-ионная батарея обеспечивает до 4,5 ч работы
   8. Прочный, брызгозащищенный корпус для работы в сложных полевых условиях
   9. Малый вес (3 кг с батареей) и удобные функциональные клавиши обеспечивают удобство эксплуатации

4. Быстрые ссылки

   1. Технические описания
   2. Опции

5. Модели

   1. Исполнение№ заказа
   2. Анализатор кабелей и антенн R&S®ZVH4
      100 kHz to 3.6 GHz1309.6800.24
   3. Анализатор кабелей и антенн R&S®ZVH8
      100 KHz to 8 GHz1309.6800.28

6. Связанные приборы

   1. Портативный анализатор спектра R&S®FSH4/8/13/20

Компания AWR, лидер внедрения инновационных технологий в области автоматизации проектирования высокочастотной электроники (EDA), объявила о выходе программного продукта AWR Connected для Rohde & Schwarz, который объединяет возможности ПО для моделирования R&S® WinIQSIM2 от комапнии Rohde & Schwarz со своим пакетом системного анализа Visual System Simulator (VSS). Полный диапазон сигналов с цифровой модуляцией, генерируемых ПО R&S® WinIQSIM2, наряду с сигналами, уже имеющимися в составе VSS, гарантируют использование одинаковых реальных тестовых сигналов на протяжении всего цикла разработки новых устройств связи.

Интеграция ПО R&S® WinIQSIM2 дает VSS доступ к самым современным сигналам радиосвязи (включая сигналы стандартов 3GPP LTE, 3GPP FDD/HSPA/HSPA+ и WiMAX). Обладание таким точным представлением сигналов в среде моделирования VSS позволит инженерам вести разработку с помощью таких же сигналов, с которыми устройство будет встречаться при своем использовании.
Для проведения моделирования сразу в нескольких областях аппаратные компоненты могут быть легко интегрированы в любую модель. Сигналы, сгенерированные прибором, передаются обратно в VSS, в результате чего испытуемое устройство может быть оптимизировано в VSS с целью удовлетворения требуемым рабочим характеристикам конкретных стандартов беспроводной сети. Данное решение применяется с высокопроизводительными векторными генераторами сигналов компании Rohde & Schwarz, такими как R&S® SMU200A, которые обеспечивают выдающиеся характеристики при работе с радиосигналами и сигналами модуляции, а также предоставляют возможности обработки сигналов, такие как имитация замираний в реальном масштабе времени, необходимые при измерении систем со многими входами и выходами (MIMO).

Программа моделирования R&S® WinIQSim2 присоединяется к продуктам серии AWR Connected, которые включают измерительные решения Rohde & Schwarz, касающиеся технологии LTE, в состав VSS. Совместно с программным решением Test Wave компании AWR для сопряжения измерительного программного и аппаратного обеспечения, эти инструменты предоставят наиболее законченное промышленное решение для оценки систем и подсистем связи как с помощью базовых радиосигналов, так и с помощью сигналов конкретных цифровых стандартов.

Руководства по применению приборов R&S и ПО компании AWR

Монтаж и обслуживание антенных систем

• Измерения расстояния до места повреждения
• Однопортовые измерения потерь в кабеле
• Измерения параметров отражения
• Измерения параметров передачи
• Встроенный источник постоянного смещения
• Измерения поглощаемой мощности
• Направленные измерения мощности
• Определение положения с помощью приемника GPS

• Создание протоколов результатов измерений за несколько шагов с помощью мастера измерений R&S®ZVH wizard
• Таблицы каналов для установки частот
• Оптимальное считывание результатов измерений в любых положениях
• Мультиязычная поддержка

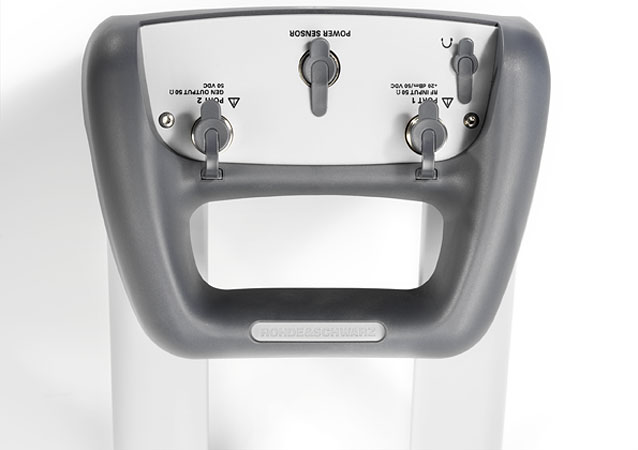

• Легкодоступные, хорошо защищенные разъемы

• R&S®ZVHView — программное обеспечение для документирования результатов измерений
• Дистанционное управление через интерфейсы LAN или USB

• Измерения модуля и фазы всех S-параметров четырехполюсного устройства;
• Измерения электрической длины и ГВЗ;
• Поддержка калибровочных наборов ZV-Z121 и ZV-Z132, а так же пользовательских калибровочных наборов.
