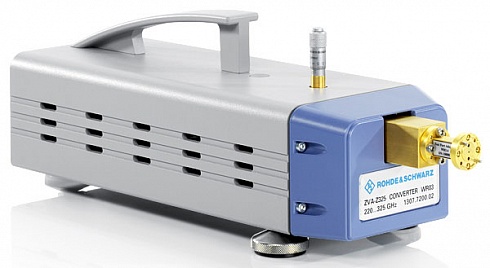

Преобразователи частоты R&S®ZVA-Z

1. Короткое описание

   Измерения на миллиметровых волнах в диапазонах V, E, W, F, D, G, J и Y в диапазоне от 50 до 500 ГГц. Преобразователи частоты (конверторы) Rohde & Schwarz обеспечивают проведение анализа электрических цепей в диапазоне частот от 50 до 500 ГГц с использованием анализатора цепей R&S®ZVA24, R&S®ZVA40, R&S®ZVA50, R&S®ZVA67 или R&S®ZVT20. Отличаясь высоким динамическим диапазоном, эти преобразователи устанавливают новые стандарты. Более того, они легко монтируются, очень удобны в работе и обеспечивают быстрое проведение измерений.

2. R&S®ZVA-Z



3. Ключевые факты

   1. Переменная выходная мощность
   2. Электронный регулятор мощности
   3. Автоматическая настройка параметров
   4. Удобство работы
   5. Импульсные измерения
   6. Комплект калибровки

4. Быстрые ссылки

   1. Технические описания
   2. Модели

R&S®ZVL – это компактный и мощный анализатор электрических цепей с превосходными техническими характеристиками. Именно благодаря этим качествам прибор идеально подходит для использования при разработке, обслуживании, в условиях производства.
Этот уникальный прибор объединяет в себе функции анализатора цепей, анализатора спектра и измерителя мощности, а потому значительно повышает эффективность Вашей работы. Анализатор R&S®ZVL идеально подходит для лабораторных применений, в которых измерительные задачи часто меняются; прибор может быть использован для измерения S-параметров, выходного спектра, мощности в соседнем канале и точки TOI без необходимости переподключения испытуемого устройства (ИУ). При использовании R&S®ZVL производственная линия может работать с большей гибкостью, ведь переключение между режимами анализатора цепей и анализатора спектра может быть выполнено посредством дистанционного управления. Кроме того, подключаемый непосредственно к прибору датчик мощности R&S®NRP-Z гарантирует высокоточное измерение мощности.

• Широкий динамический диапазон для характеристических фильтров с сильным ослаблением
• Способность приемников прибора обрабатывать сигналы большой мощности для анализа активных устройств
• Встроенный ступенчатый аттенюатор для измерений на устройствах с выходной мощностью до 27 дБмВт
• Одновременное отображение всех параметров ИУ для быстрой регулировки
• Возможность подключения датчиков мощности R&S®NRP-Z для высокоточных измерений мощности (опция R&S®FSL-K9)
• Опция спектрального анализа с набором функций анализатора R&S®FSL
  - измерение мощности канала и соседнего канала
  - измерение занятой полосы
  - измерение CCDF (распределение амплитуд сигналов)
  - полоса I/Q-демодуляции 20 МГц
• Многоканальное отображение измерительных кривых длябыстрого описания ИУ
• Выбор подходящего режима развертки уменьшает времяизмерения
• Функции оценки кривой и функции маркера облегчают ручную регулировку фильтров
• Простой экспорт и импорт результатов измерения для быстрого документирования или сравнения с образцом
• Удобство использования и устойчивость к ошибкам дажедля сложных задач измерения
• Независимость от источников питания переменного тока:питание от батареи или автомобильного аккумулятора
• Компактные размеры и малый вес экономят место и обеспечивают мобильность
• Возможность модернизации и совместимость с приборамиодного семейства защищают ваши финансовые вложения

Быстрый, точный и надежный — высокая эффективность в разработке и на производстве

• Короткое время измерений
• 20 разверток в секунду и динамический диапазон 100 дБ обеспечивают эффективную настройку фильтров
• Высокая скорость и точность благодаря сегментированной развертке
• Быстрое переключение между схемами настройки прибора
• Расширенные функции анализа обеспечивают удобную интерпретацию кривых
• Анализ во временной области измерений расстояния до места поврежедния (DTF) и настройки фильтров

• Простые и ясные структуры меню повышают эффективность работы с прибором
• Оптимальные настройки экрана для каждой задачи измерения

• Правильный метод калибровки для каждого тестового приложения
• Полная калибровка всего за пять шагов — TSM (перемычка, кз, нагрузка)
• Простая и безошибочная автоматическая калибровка за 30 секунд
• Высокая температурная стабильность позволяет работать с длительными интервалами между калибровками

• Готовность к будущему
• Обновление испытательных комплексов без переустановки системного программного обеспечения
• Анализатор, который говорит языком пользователя

Калибровка

Калибровка анализаторов электрических цепей в измерительных установках  с преобразователями частоты выполняется с помощью волноводных калибровочных наборов  R&S®ZV-WR15, R&S®ZV-WR10 или  R&S®ZV-WR03. Калибровочные данные сохраняются  в анализаторе и загружаются автоматически.

Калибровочный набор R&S®ZV-WR10 со скользящей  согласующей нагрузкой

Калибровочный набор  содержит следующие калибровочные меры:

• Short  (мера КЗ)

• Shim  (прокладка)

• Match  (фиксированная согласующая нагрузка)

• Sliding  match (скользящая согласующая нагрузка) (опция)

Прокладка и мера  КЗ формируют смещенное КЗ. Мера "перемычка" реализуется путем непосредственного  соединения волноводных выходов двух преобразователей.
Вместо фиксированной согласующей нагрузки может использоваться скользящая  согласующая нагрузка. Поэтому компания Rohde & Schwarz предлагает  две версии каждого из наборов R&S®ZV-WR15, R&S®ZV-WR10 or R&S®ZV-WR03: со скользящим  согласованием и без него.
В следующем примере  показано измерение параметров 80 ГГц режекторного фильтра после калибровки.

Измерение параметров 80 ГГц режекторного фильтра

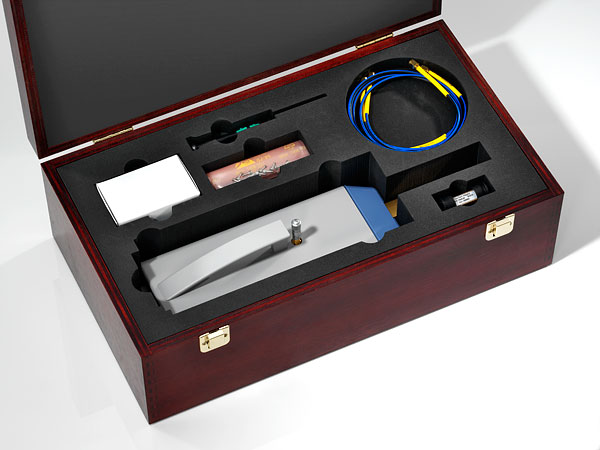

В стандартный комплект поставки R&S® ZVA-Zxyz входят

• 1 x переходник  для измерительного порта (стандартный фланец)

• 1 x переходник для измерительного порта (тип фланца Agilent. Не предназначен для R&S®ZVA-Z325)

• Шестигранный  шаровой приводной механизм (винтовой)

• Источник  питания постоянного тока для R&S®ZVA-Zxyz

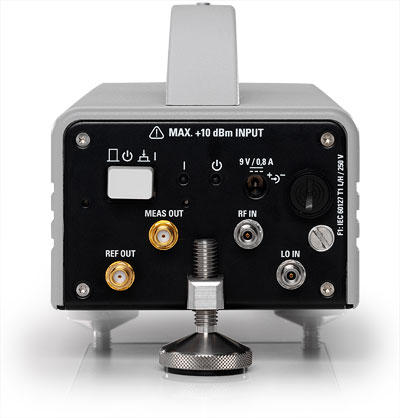

• 2 x ПЧ-кабели для MEAS и REF
  (кабели для сигналов RF и LO должны заказываться отдельно, обычно используются кабели R&S®ZV-Z193; см. раздел "Примеры  конфигураций")

Широкий динамический диапазон более 110 дБ

Преобразователи  частоты компании Rohde & Schwarz, обладая динамическим диапазоном  более 110 дБ, расширяют границы использования технологии  более чем на 15 дБ. Это свойство особенно важно, например, для  высокочастотных режекторных фильтров, и, кроме того, в целом повышает скорость измерений,  поскольку позволяет работать с более широкими полосами частот при сохранении превосходных  характеристик.

Изменяемая выходная мощность

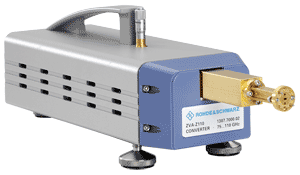

Выходная мощность преобразователей частоты R&S®ZVA-Z может  быть уменьшена вручную с помощью винта управления на верхней стороне устройств.  Таким образом, выходная мощность может уменьшаться непрерывно до значений от 0  до 40 дБ при измерении параметров малошумящих усилителей  (для которых в противном случае существовала опасность перегрузки).
Модели преобразователей R&S®ZVA-Z90E and R&S®ZVA-Z110E  оснащены блоком электронной регулировки мощности (только для работы с  анализатором R&S®ZVA), что позволяет выполнять:

• Калибровку  мощности для равномерной мощностной характеристики в опорной плоскости

• Развертку  по мощности

Для обеспечения  высокой стабильности мощности блок электронной регулировки мощности размещается  между гармоническим смесителем и направленным ответвителем. В результате,  сигналы RF и LO, подаваемые на  преобразователь, а затем на гармонический смеситель, не подвергаются вариациям  мощности.
Для использования возможности электронной регулировки мощности потребуется  опция R&S®ZVA-B8. Она устанавливается в слот  для флоппи-диска анализатора R&S®ZVA и подсоединяется к  преобразователям R&S®ZVA-Z90E и R&S®ZVA-Z110E с  помощью управляющих кабелей.

Простота использования

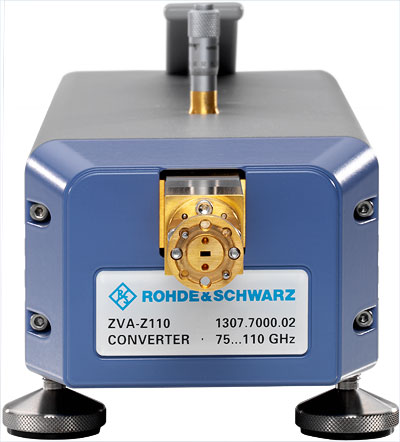

Волноводные  разъемы преобразователя располагаются на выдвижном стержне, облегчающем работу  с ним. Винтовые стыки фланцев легкодоступны. В результате, калибровка и  подсоединение испытуемых устройств значительно упрощается. Преобразователи  могут быть установлены на четыре или три ножки, высота которых регулируется.  При использовании трех ножек значительно облегчается регулировка фланца от  измерительного порта. В преобразователях отсутствуют вентиляторы, что является  существенным преимуществом при работе в условиях чувствительности к пыли.  Преобразователи поставляются с двумя переходниками для измерительных портов.  Тем самым обеспечивается возможность использования калибровочных наборов от  других производителей и эффективно защищать волноводные разъемы  преобразователей от износа.

Автоматическая установка параметров

Преобразователи  частоты R&S®ZVA-Z полностью интегрируются в ПО анализаторов R&S®ZVA и R&S®ZVT с  помощью опции управления R&S®ZVA-K8. Нужно просто выбрать тип  преобразователя, и анализатор автоматически установит максимальные границы  частот подходящего частотного диапазона (50 ГГц / 75 ГГц, 60 ГГц / 90 ГГц, 75  ГГц / 110 ГГц или 220 ГГц / 500 ГГц) и все необходимые настройки параметров  (например, частотные настройки сигналов RF, LO и IF).
Специальная  функция ограничения выходной мощности анализатора цепей предотвращает подачу  чрезмерно высокой мощности на коаксиальные входы преобразователей. С установкой  опции R&S®ZVA-K8 устанавливаются  волноводные калибровочные наборы R&S®ZV-WR15, R&S®ZV-WR12,  R&S®ZV-WR10 и R&S®ZV-WR03.
Наконец,  опция управления преобразователями R&S®ZVA-K8 включает в себя  опцию преобразования частоты R&S®ZVA-K4, которую не нужно  покупать дополнительно, если потребуется провести измерение с преобразованием  частоты в отсутствие преобразователей.

Двухпортовые и многопортовые измерения с одним прибором

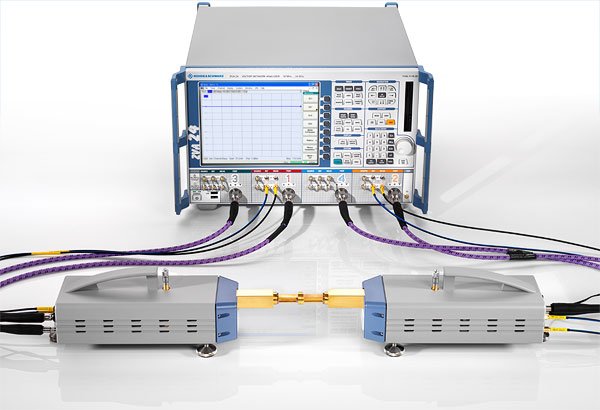

Для настройки отдельного  преобразователя необходимо, по крайней мере, два источника: источник(и)  радиосигнала RF и источник, обеспечивающих  все преобразователи общим сигналом гетеродина LO.
Любой анализатор цепей R&S®ZVA с  четырьмя портами или R&S®ZVT20 с тремя портами,  оснащенные двумя внутренними источниками, обеспечат проведение двухпортовых  измерений в миллиметровом диапазоне волн. Для этого потребуется только один  анализатор электрических цепей, преобразователи частоты и тестовые кабели –  никаких дополнительных внешних источников или делителей не требуется!

Более того, анализатор цепей R&S®ZVT20  с пятью или шестью портами обеспечит возможность проведения четырехпортовых  измерений в миллиметровом диапазоне волн (в измерительную установку будет  входить до четырех преобразователей), для которых не потребуется использовать  какое-либо внешнее оборудование.

Импульсные измерения

Измерительные установки с использованием преобразователей R&S®ZVA-Z могут  работать в импульсном режиме: испытуемые устройства могут тестироваться с помощью  метода измерения средних параметров импульса, метода измерения точечных  параметров импульса или, например, с помощью опции импульсных измерений R&S®ZVA-K7/B7, способной  генерировать импульсные последовательности в диапазоне до 500 ГГц  с разрешением 12,5 нс.
