Передатчик малой мощности УВЧ-диапазона (470–862 МГц), без стойки, однофазный, питание переменным током, выходная мощность (rms) в стандарте DVB-T600 Вт
УВЧ-усилитель, DVB-T, 300 Вт (rms), дополнительный блок
R&S®VH8301C2
2104.8000K02
Краткое описание

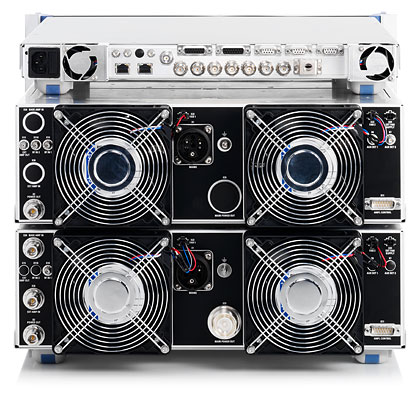

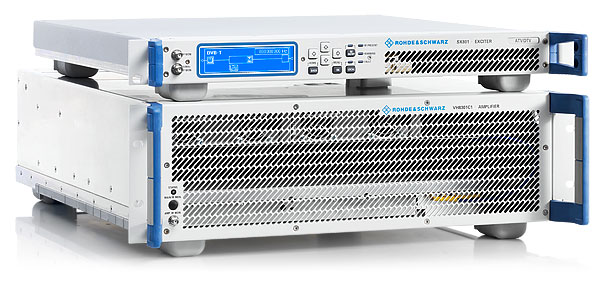

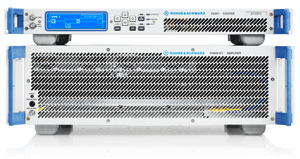

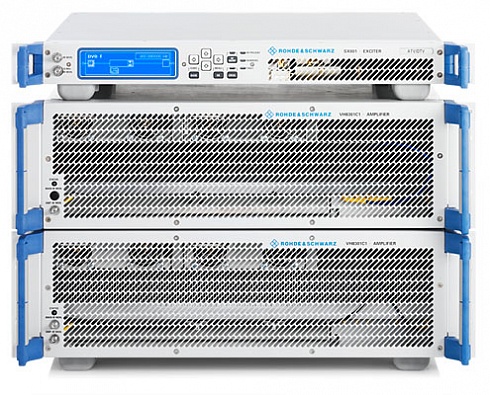

Передатчики УВЧ-диапазона семейства R&S®SCx8000 обладают уникальной для своего класса мощности компактностью и экономической эффективностью. Они предназначены для профессиональных сетей телевизионного вещания, отличаются наличием различных схем резервирования возбудителя и усилителя и обеспечивают простое переключение из аналогового в цифровой режим работы. В передатчиках реализованы инновационные решения, они обладают высокой прочностью и надежностью, а процесс их ввода в эксплуатацию очень прост. Поэтому они идеально подходят для установки в удаленных местах и эксплуатации вне закрытых помещений.
Модели
Выходная мощность 1)
Высота в единицах U
Модели семейства R&S®XLx8000
ATSC (M/H) (rms)
DVB-T/DVB-H, MediaFLOTM, DTMB, ISDB-T/TB (rms)
ATV (пик синхроимпульса)
DAB(+), T-DMB (rms)
2
3
4
УВЧ
R&S®XLV8002
3 Вт
2Вт
-
-
•
R&S®XLV8005
8Вт
5Вт
12Вт
-
•
R&S®XLV8010
16 Вт
10 Вт
25 Вт
-
•
R&S®XLV8025
40Вт
25Вт
60Вт
-
•
R&S®XLV8050
80Вт
50 Вт
125Вт
-
•
R&S®XLV8100
150Вт
100Вт
250Вт
-
•
ОВЧ
R&S®XLW8025
40Вт
25Вт
60Вт
30Вт
•
R&S®XLW8050
80Вт
50Вт
125Вт
60Вт
•
R&S®XLW8100
150Вт
100Вт
250Вт
125Вт
•
R&S®XLW8200
-
-
-
250 Вт
•
1)Без выходного фильтра
Описание
• Передатчики УВЧ-диапазона для телевизионного вещания
- Выходная мощность для стандартов DVB-T/DVB-H, Media FLOTM – от 200 до 600 Вт - Выходная мощность для стандартов ATSC, ATSC Mobile DTV – от 30 до 900 Вт - Выходная мощность для аналоговых стандартов ТВ – от 500 до 1400 Вт
• Семейство компактных и экономичных высококачественных передатчиков от Rohde&Schwarz • Новые концепции резервирования для рационального использования пространства • Высокий к.п.д., обеспечивающий снижение затрат на энергопотребление • Автоматическая функция предварительной коррекции «Set&go».
Инновационная компактная конструкция • Высокая удельная мощность • Автономная система охлаждения, обеспечивающая универсальность использования • Новая концепция резервирования, повышающая удобство эксплуатации и позволяющая экономить место
Характерные эксплуатационные особенности • Существенное снижение затрат на электроэнергию • Предварительная коррекция для цифровых стандартов телевещания с помощью функции «Set&go» • Готовое решение для перехода от аналогового к цифровому телевещанию • Управление с кнопочной панели или через веб-браузер • Великолепные показатели по уровню звука
Обеспечение бесперебойности работы • Концепция «все от одного производителя» обеспечивает наивысшее качество от Rohde&Schwarz • Решения по дополнительному резервированию передатчика • Усилители мощности с функцией самодиагностики • Оптимальная конструкция источника питания
Технические характеристики
Выходная мощность (rms) передатчиков семейства R&S®SCx8000 1)
Конфигурация
R&S®SCV8201x
R&S®SCV8301x
R&S®SCV8202x
R&S®SCV8302x
DVB-T/DVB-H, MediaFLOTM
200 Вт
300 Вт
400 Вт
600 Вт
ATSC, ATSCMobileDTV
300 Вт
450 Вт
600 Вт
900 Вт
Аналоговое ТВ (пик синхроимпульса)
500 Вт
700 Вт
1000 Вт
1400 Вт
Тип выходного ВЧ-разъема
N
7/16
Общие технические данные
Диапазон частот
УВЧ (диапазон IV/V)
от 470 до 862 МГц
Стандарты
аналоговые
B/G, D/K, M, M1, N, I, I1
цифровые
DVB-T, DVB-H, ATSC, ATSC Mobile DTV, MediaFLOTM
Источник питания
Переменного тока
От 100 до 240 В ± 10%, от 47 до 63 Гц
Синхронизация
Опорная частота
10 МГц, от -5 до +20 дБм или LVT, разъем BNC
Опорный импульс
1 имп/с (1 Гц, ТТЛ, разъем BNC)
Управление
Дисплей, кнопочная панель и светодиодные индикаторы состояния
местное управление и отображение информации, цветной дисплей 200 х 48 пикселей
Интерфейс Ethernet, RJ-45
удобное местное или дистанционное управление через стандартный веб-браузер
Параллельный интерфейс дистанционного управления
опция
плавающие контакты для сообщений и команд
Условия эксплуатации
Макс. высота места установки
2000 м над уровнем моря (>2000 м – по специальному заказу)
Диапазон рабочих температур
от +1 ºС до 45 ºС
Относительная влажность (макс.)
95%, без конденсации
Габариты (ШхВхГ)
R&S®SCV8201x,
R&S®SCV8301x
483 мм х 4Ux550 мм ( 19 дюймов х 4Ux22,7 дюйма)
R&S®SCV8202x,
R&S®SCV8302x
483 мм х 7Ux550 мм ( 19 дюймов х 7Ux22,7 дюйма)
1)Без выходного фильтра Внимание: Для того чтобы соответствовать действующим стандартам и предельным значения по подавлению внеполосного излучения (а в случае цифровых стандартов – также для поддержания требуемой характеристики линейности), передатчик должен использоваться только с соответствующими фильтрами на ВЧ-выходе.
