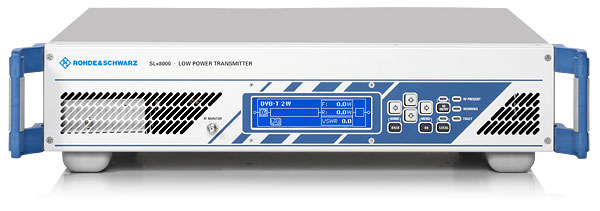

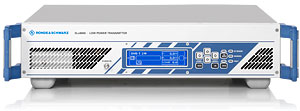

Передатчики УВЧ/ОВЧ-диапазонов семейства R&S®SLx8000/<p>Моноблоки R&S®SLX8000, арт. 2100.1000K30 (компонент для сборки)
Достоинства |
• Надежная технология, подходящая и для оборудования малой мощности • Конструкция изделий семейства R&S® SLx8000(A) оптимизирована для массового производства, что обеспечивает привлекательность цены • Инвестиции в качество окупаются – особенно, в области передатчиков малой мощности: огромное их количество, установленное на обширных географических площадях, определяет исключительно высокие затраты на их обслуживание • Возможность обновления программного обеспечения гарантирует высокую гибкость применения и пригодность к использованию оборудования в будущем: модернизация и расширение существующих стандартов легко могут быть учтены, причем и в дистанционном варианте управления • Возможность точной синхронизации передатчика благодаря встраиваемой опции – приемнику GPS • Встраиваемый приемник сигналов DVB-T позволяет преобразовать передатчик в ретранслятор, в результате чего может быть минимизирована инфраструктура системы подачи сигналов, причем без потери их качества (опция) • Современные средства коммуникации, такие, как HTTP/JAVA или SNMP (опция), позволяют управлять передатчиками в сети • Использующаяся в семействе R&S® SLx8000(A) схема резервирования (n+1) может быть легко расширена за счет дополнительных передатчиков для следующих мультиплексоров (максимально – до восьми) • Высококачественный блок питания с диапазоном входных напряжений от 90 до 265 В (пер.) обеспечивает бесперебойную работу в условиях различного сетевого напряжения • Опциональный блок питания постоянного тока (–48 В) позволяет интегрировать передатчики семейства R&S® SLx8000(A) в обычные системы мобильной связи без необходимости использования внешнего оборудования • Легкость транспортировки и минимум занимаемого пространства благодаря сверхкомпактной конструкции • Анализ и мониторинг качества выходного сигнала стандарта DVB-T может производиться с помощью демодулятора, причем и посредством дистанционного управления (опция) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Краткие технические характеристи |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание |
блоком питания (компонент для сборки). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности |
Усилитель мощности Благодаря использованию современной технологии LDMOS, усилители мощности при небольшом размере обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик. Наличие в каждом усилительном модуле своего блока питания обеспечивает их полную автономность. Передача тепла в стойку практически полностью отсутствует, поскольку все выделяющееся тепло рассеивается через радиатор с жидкостным охлаждением. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты. Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы. Имеются встроенные цепи защиты от отраженного сигнала, перегрева и т.п.; в штатном режиме работы при окружающей температуре +25 ºС температура перехода транзисторов составляет всего около +128 ºС. Повышение к.п.д. и увеличение выходной мощности стало возможным благодаря использованию нового схемного решения с существенно пониженным термическим сопротивлением. ТВ-возбудитель R&S®SX800 • Линейная и нелинейная предварительная цифровая коррекция • Цифровая обработка сигнала аналогового и цифрового ТВ Цифровое ТВ • Поддержка стандартов DVB-T/DVB-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB, ATSC, ATSC Mobile DTV • Все режимы входов ASI • Интерфейс SMPTE • Возможность работы в одночастотных (SFN) и многочастотных (MFN) сетях • Иерархическая модуляция (DVB-T/DVB-H) • Переключение входного сигнала без пауз • Мониторинг MIP • Автоматическая/адаптивная предварительная коррекция (опция) Модуль управления передатчиком R&S®NetCCU800® Инновационный модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления. Стойка для передатчика Передатчики с выходной мощностью до 6,1 кВт (DVB-T/DVB-H) и 8,5 кВт (ATSC) размещаются в стойке шириной Разъемы для подключения модулирующих сигналов (TS) и интерфейс дистанционного управления (для передачи сообщений и команд) располагаются в верхней части стойки. Штуцеры для подключения внешней системы охлаждения могут располагаться в верхней или в нижней части стойки. Для обеспечения одинаковой скорости потока и предотвращения засорения все трубы системы охлаждения имеют одинаковое сечение. Система охлаждения Стандартная система охлаждения (внешний блок, располагающийся за пределами стойки передатчика) состоит из насосных агрегатов стоек передатчиков (один агрегат на стойку). В насосный агрегат входят два последовательно включенных насоса и модуль управления, обеспечивающие стопроцентное резервирование. Теплообменник каждого насосного агрегата монтируется за пределами отсека передатчика. В целях повышения надежности теплообменник оборудован двумя вентиляторами, работающими в режиме нагруженного резерва. В качестве хладагента используется AntifrogenN. В целях экономии энергии модуль управления регулирует частоту оборотов двигателей насосов и вентиляторов в зависимости от уровня наружной температуры. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Свойства |
Новое семейство передатчиков R&S®SLx8000 Для обеспечения требований к современным системам телевизионного вещания существующая инфраструктура нуждается в обновлении или дальнейшем расширении. Это стимулирует переход систем стационарного ТВ на новые стандарты вещания DVB-T и ATSC, а систем мобильного ТВ – на стандарт DVB-H. Поэтому в самое ближайшее время возникнет потребность в огромном количестве новых передатчиков и ретрансляторов, особенно – малой мощности. При этом бюджеты не должны страдать. Кроме того, качество передатчика является определяющим моментом, когда речь идет о предупреждении возникновения потребности в проведении работ по замене или ремонту передающего оборудования в масштабе страны, что обычно связано с огромными дополнительными затратами. В местах размещения передатчиков малой мощности объем пространства обычно весьма ограничен, а параметры сети питания далеки от идеальных. При этом доступ к передатчикам часто затруднен. По этим причинам самые высокие требования предъявляются к механической прочности, гибкости применения, компактности и удобстве транспортировки передатчиков. Для удовлетворения указанных требований компания Rohde&Schwarz разработала новое семейство передатчиков R&S®SLx8000. Новые передатчики, отличающиеся высокой прочностью, эксплуатационной гибкостью и малыми размерами, удачно дополняют нашу линейку продукции малой мощности. Благодаря высочайшей степени интегрируемости компонентов, изделия привлекательны по цене и могут быть поставлены за короткий период времени. Все указанные достоинства являются дополнением к традиционному высочайшему качеству продукции Rohde&Schwarz, которое обеспечивается и при масштабных поставках. Сети аналогового и цифрового телевещания Помимо использования в новых цифровых сетях, передатчики УВЧ/ОВЧ-диапазонов семейства R&S®SLx8000 могут работать и в традиционных аналоговых сетях, где с успехом заменяют старые передатчики малой мощности. Передатчики этого семейства поддерживают сигналы как цифровых (DVB-T/DVB-H и ATSC), так и аналоговых (B/G, D/K, M/N и I) ТВ-стандартов. Исключительно компактные 19-дюймовые передатчики для частотных диапазонов УВЧ/ОВЧ обеспечивают выходную мощность до 100 Вт (для DVB-T/DVB-H) и до 160 Вт (для ATSC). Передатчики мощностью до 10 Вт имеют размер по высоте 2U, от 25 до 100 Вт – 3U (уровни мощности для DVB-T/DVB-H). В качестве опции доступны SNMP-агент, функция NICAM Sound и параллельный интерфейс для дистанционного управления. Управление на месте можно осуществлять либо с помощью дисплея и клавишной панели, либо посредством компьютера и веб-браузера. В передатчиках предусмотрена возможность резервирования по схеме (n+1), включая вариант (1+1). Опции • Встраиваемый приемник GPS • Ретранслятор DVB-T • Мониторинговый приемник DVB-T • SNMP-агент • Плавающие контакты Особенности конструкции

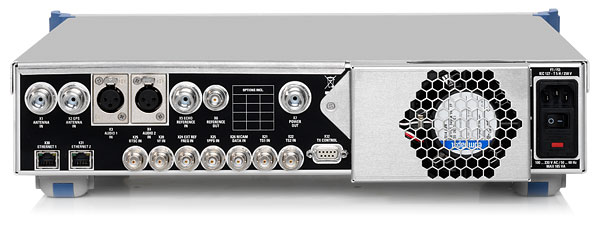

Компоненты передатчика УВЧ/ОВЧ-диапазонов семейства R&S®SLx8000: • 19-дюймовый корпус высотой 3U • Дисплей с клавишной панелью • Плата кодера/входной интерфейс • Плата модулятора • Модуль усилителя мощности • Вентилятор (прикрепленный снаружи) • Блок питания |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики |
Технические характеристики, общие для передатчиков серии R&S®NH/NV8300
Технические характеристики передатчиков серии R&S®NV8300 для стандартов DVB-T/DVB-H (в соответствии с EN 300744/EN302304), MediaFLOTM, ISBT-T, ISBT-TB, DTMB
Технические характеристики передатчиков серии R&S®NV8300 для стандартов ATSC (в соответствии с Док. 53/1995), ATSC Mobile DTV
1) Усредненное значение: для частот менее 510 МГц мощность примерно на 10% ниже, для частот более 662 МГц – на 5% выше 2) Усредненное значение: для частот менее 510 МГц мощность примерно на 5% ниже, для частот более 662 МГц – на 6% выше |
