Передатчики ОВЧ-диапазона серии R&S®NW8500
Общие сведения |

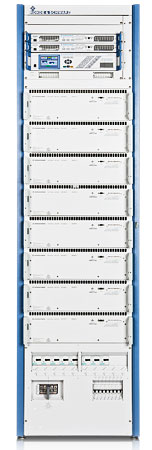

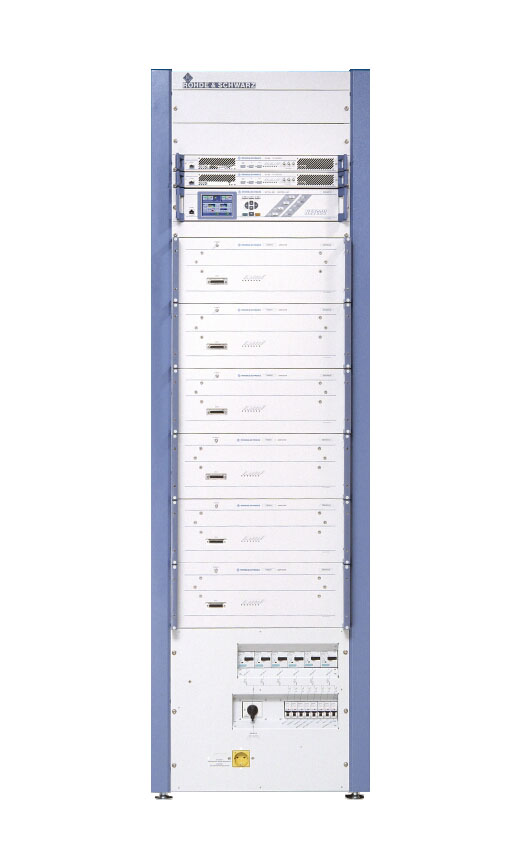

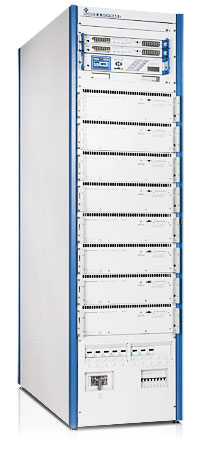

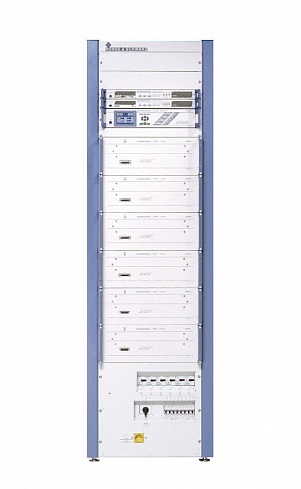

Оборудование серии R&S®NW8500 – это новое поколение передатчиков ОВЧ-диапазона с жидкостным охлаждением для сигналов стандартов цифрового и мобильного ТВ. Передатчики включают в себя следующие основные компоненты: Доступная выходная мощность передатчиков этой серии для сигналов стандартов DVB-T, ISDB-T/ISDB-TB и DTMB и стандартов DVB-H и MediaFLOTM составляет от 1,0 до 7,8 кВт, а для стандартов ATSC/ ATSC Mobile DTV – от 1,5 до 11,5 кВт (передатчики большей мощности поставляются по специальному заказу). Каждый усилитель снабжен собственным блоком питания, встроенным в модуль усилителя и поэтому охлаждаемым системой жидкостного охлаждения. Блоки питания усилителей подключаются непосредственно к сети переменного тока, что дополнительно повышает эксплуатационную готовность передатчиков. Элементы системы охлаждения, расположенные в стойке, изготавливаются из нержавеющей стали, алюминия или пластика. Усилитель выполнен в виде полностью законченного модуля и легко заменяется прямо во время работы, при этом не происходит разгерметизации замкнутой системы охлаждения и нарушения работы других модулей. Все передатчики допускают установку второго возбудителя (резервного) с модулем автоматического переключения. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание |
• Возможность работы во всех стандартах цифрового и мобильного ТВ • Готовность работы в стандарте DVB-T2 • Высокий к.п.д., обеспечивающий снижение производственных расходов • Общая для всех передатчиков Rohde&Schwarz семейства 8000 конструктивная платформа • Возможность реализации различных концепций резервирования (активное или пассивное резервирование усилителя, резервирование возбудителя, резервирование по схеме N+1) • Выходная мощность с одной стойки: до 4,0 кВт – для ТВ-стандартов с OFDM (ОЧРК) и до 5,8 кВт – для ATSC/ ATSC Mobile DTV Продукция аналогичного назначения Передатчики OВЧ-диапазона серии R&S®NW8200 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности |
Усилитель мощности Диапазон рабочих частот широкополосного усилителя мощности с воздушным охлаждением R&S®VH 8200 A1 лежит в пределах от 170 до 250 МГц (ОВЧ-диапазон III). Он может использоваться для усиления как аналоговых, так и цифровых сигналов без каких-либо предварительных настроек, что позволяет снизить номенклатуру запасных частей для операторов сетей с различными типами передаваемых сигналов. Выходная мощность каждого встраиваемого расширения усилителя зависит от типа модуляции и составляет: 200 Вт – для сигналов стандартов DVB-T/DVB-H, 300 Вт – для ATSC и 500 Вт – для стандартов аналогового ТВ (в целом). Благодаря использованию современной технологии LDMOS, усилители мощности обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик при небольшом размере. В каждый блок расширения усилителя входит предусилитель и предоконечный каскад, восемь мощных транзисторов и отдельный блок питания. Используется передовой контроллер усилителя, идентичный применяющимся во всех телерадиовещательных передатчиках семейства R&S®Nx8000. Контроллер выполняет не только функции мониторинга и защиты (такие, как отключение при перегреве, снижение КСВ, определение отказа транзистора), но также обеспечивает коррекцию фазы и управление мощностью выходного ВЧ-сигнала. Так, например, управление выходной мощностью позволяет избежать перегрузки усилителя при выходе из строя транзистора, что обеспечивает продолжительный срок службы отдельных транзисторов. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты. Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы. ТВ-возбудитель R&S®SX800 • Линейная и нелинейная предварительная цифровая коррекция • Цифровая обработка сигнала аналогового и цифрового ТВ Цифровое ТВ • Поддержка стандартов DVB-T/DVB-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB, ATSC, ATSC Mobile DTV • Все режимы входов ASI • Интерфейс SMPTE • Возможность работы в одночастотных (SFN) и многочастотных (MFN) сетях • Иерархическая модуляция (DVB-T/DVB-H) • Переключение входного сигнала без пауз • Мониторинг MIP • Автоматическая/адаптивная предварительная коррекция (опция) Модуль управления R&S®NetCCU800® Модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления. Для передатчиков всех классов мощности используется стандартная 19-дюймовая стойка (глубиной Возможна организация различных путей прохождения воздушного потока: с забором охлаждающего воздуха сверху, снизу или сбоку стойки и с выбросом вверх или вниз. Каждый усилительный модуль имеет оптимально подобранный, высокоэффективный радиатор. Все отмеченные особенности, наряду с тщательно продуманной концепцией отведения тепла, обеспечивают эффективное охлаждение при малом расходе воздуха, что, в свою очередь, позволяет уменьшить энергопотребление системы охлаждения и снизить уровень шума. Оригинальная система распределения питания с минимальным количеством проводов устраняет возможность неправильной коммутации при сборке. В завершение описания особенностей серии передатчиков R&S®NH8200/ R&S®NV8200 следует отметить наличие встроенного канального фильтра (для аналогового режима), направленного ответвителя с коррекцией АЧХ и встроенной системы грозозащиты. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Свойства |
Стандартизованная конструкция для аналогового и цифрового ТВ Новая серия передатчиков с воздушным охлаждением R&S®NM/NW8200 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB‑T /DVB‑H, ATSC, ATSC Mobile DTV, MediaFLOTM, ISDB-T, ISDB-TB, DTMB). Усилители мощности на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема. Все компоненты полностью настроены для вещания на частотах от 170 до 250 MГц (ОВЧ-диапазон III) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность для аналогового ТВ (в целом) находится в пределах от 750 Вт до 3 кВт, а для цифрового ТВ занимает диапазон от 330 Вт до 2 кВт (для сигналов стандартов DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB) и от 500 Вт до 2 кВт (для сигналов стандартов ATSC, ATSC Mobile DTV). Новая серия передатчиков ОВЧ-диапазона R&S®NM/NW8200 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики |
Технические характеристики, общие для передатчиков серии R&S®NH/NV8300
Технические характеристики передатчиков серии R&S®NW8200 для стандартов DVB-T/DVB-H (в соответствии с EN 300744/EN302304), MediaFLOTM, ISBT-T, ISBT-TB, DTMB
Технические характеристики передатчиков серии R&S®NW8200 для стандартов ATSC (в соответствии с Док. 53/1995), ATSC Mobile DTV
|
