Направленная логопериодическая антенна с предусилителем
Характеристики
Описание
Антенны логопериодические направленные R&S®HL050S7 предназначены для измерений плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами в диапазоне частот от 0,85 до 26,5 ГГц.

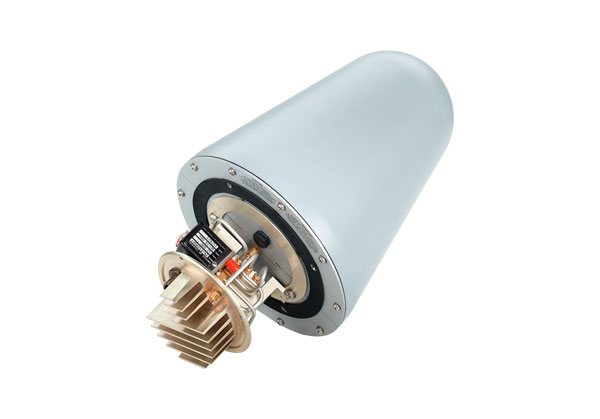

Конструктивно антенна представляет собой две логопериодические вибраторные системы, пересекающиеся под острым углом в месте расположения вибраторов высоких частот. Вибраторные системы защищены от внешних воздействий радиопрозрачным колпаком. С тыльной стороны антенны в герметичном контейнере располагается блок малошумящего усилителя (МШУ) с коммутатором. МШУ обеспечивает усиление сигналов со стабильной частотной зависимостью коэффициента усиления. Блок коммутации обеспечивает переключение антенны из активного в пассивный режим. Выход антенны представляет собой коаксиальный соединитель типа PC 3.50 (розетка). Для управления блоком коммутации и режимом работы МШУ используется блок управления R&S GB016 с интерфейсным кабелем. Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Для измерений параметров электромагнитных полей антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Свойство
Чрезвычайно широкий диапазон частот
Вращательно-симметричные диаграммы направленности
Высокий коэффициент усиления благодаря V-образной конфигурации элементов антенны
Идеально подходит в качестве облучателя направленной микроволновой антенны R&S®AC008 и систем направленных СВЧ антенн R&S AC090 - AC300
Технические характеристики
Наименование параметра
Значение
Диапазон рабочих частот, ГГц
от 0,85 до 26,5
Диапазон изменения коэффициента усиления, дБ
от 5 до 7,5
Пределы допускаемой абсолютной погрешности
коэффициента усиления антенны, дБ
± 2,5
КСВН входа, не более
3
Коэффициент усиления МШУ, дБ, не менее
30
Точка компрессии усиления 1 дБ, дБ[мВт], не менее
5
Масса, кг, не более
1
Габаритные размеры (диаметр × высота), мм, не более
210x390
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С
от минус 10 до 50
Относительная влажность воздуха при температуре 20 °С, %
