Направленная антенна для радиомониторинга с чрезвычайно широким диапазоном частот, ориентируемая по азимуту и углу места

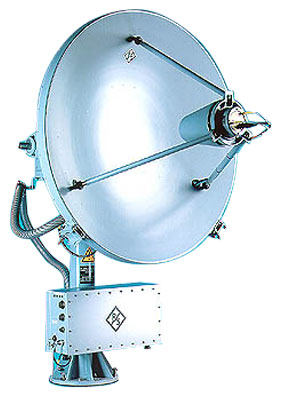

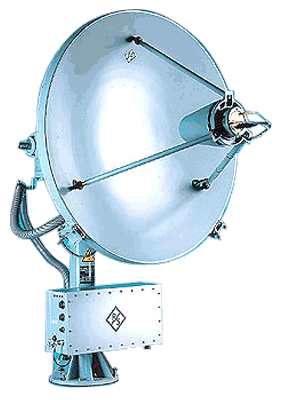

Модель R&S®AC120 - стационарная направленная антенна, регулируемая по азимуту и углу места. Зеркало имеет диаметр 1.2 м и, в зависимости от используемого устройства, принимает сигналы на частоте 1 - 18 ГГц или 0,85 – 26,5 ГГц. Диапазон частот может быть увеличен до 40 ГГц за счет дополнительных устройств, присоединяемых к корпусу. Модель R&S®AC120 используется, к примеру, для радиомониторинга.
В наличии имеются следующие антенные устройства
Untitled Document
Антенные устройства
Диапазон частот
Поляризация
R&S®HL050S1
Логопериодическая антенна
0,85 ГГц - 26,5 ГГц
линейная
R&S®HL024S1
Крестообразная логопериодическая антенна
1 ГГц - 18 ГГц
горизонтальная и вертикальная
R&S®HL024S2
R&S®HL024A1 с пассивным переключением поляризации
1 ГГц - 18 ГГц
горизонтальная, вертикальная, правая круговая или левая круговая
R&S®HL024S7
R&S®HL024A1 с предусилителем
1 ГГц - 18 ГГц
горизонтальная или вертикальная
R&S®HL024S8
R&S®HL024A1 с двумя предусилителями
1 ГГц - 18 ГГц
горизонтальная и вертикальная
R&S®HL024S9
R&S®HL024A1 с активным переключением поляризации
1 ГГц - 18 ГГц
горизонтальная, вертикальная, правая круговая или левая круговая
Дополнительные устройства (сменные):
Диапазон частот
Поляризация
R&S®AC308R2
Зеркальная антенна, 250 мм; 29 дБ – 33 дБ
18 ГГц – 26,5 ГГц
горизонтальная, вертикальная или 45°
R&S®AC308R3
Зеркальная антенна, 250 мм; 33 дБ – 36 дБ
26,5 ГГц – 40 ГГц
горизонтальная, вертикальная или 45°
Свойство
Чрезвычайно широкий диапазон, не требующий замены устройства
Диаметр зеркала - 1,2 м
Регулируется по азимуту и углу места
Управление системой через пользовательский интерфейс ПК (WindowsNT/2000/XP)
Использование модели R&S HL050S7 позволяет шунтировать предусилитель при высоком напряжении поля (также применимо к R&S HL024S7/S8)
Технические характеристики
R&S®AC090
Диапазон частот
В зависимости от устройства
Коэффициент усиления
15 дБ – 40 дБ (1 ГГц - 18 ГГц)
Ширина диаграммы направленности по уровню половинной мощности
19° - 1,1° (1 ГГц - 18 ГГц)
Угол поворота
Азимут
±180°
Угол места
от –5° до +95°
Разъем
гнездо RPC3,5
СВБР
8000 часов
Рабочий температурный диапазон
от –30 °C до +50 °C
Макс. скорость ветра
180 км/ч (без обледенения)
Диаметр зеркала
примерно 0,9 м
Масса
примерно 165 кг
Технических характеристик
R&S®AC120
Диапазон частот
В зависимости от устройства
1 ГГц – 18 ГГц 0,85 ГГц – 26,5 ГГц
Коэффициент усиления
18 дБ – 42 дБ (1 ГГц - 18 ГГц)
Ширина диаграммы направленности по уровню половинной мощности
