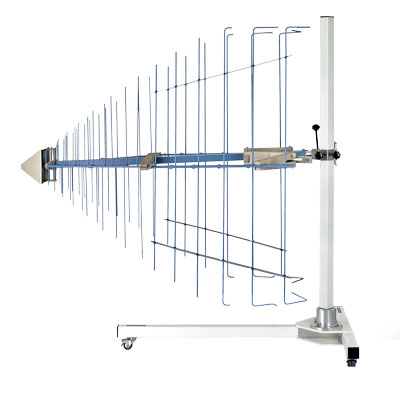

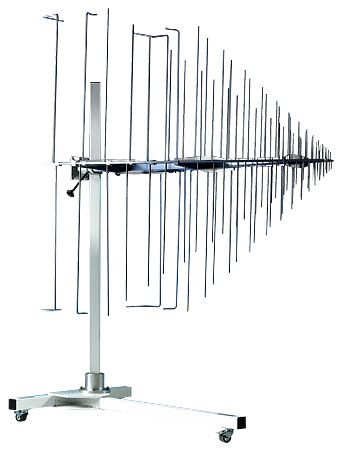

V-образная логопериодическая антенна R&S®HL046E состоит из двух логопериодических антенн, соединенных параллельно и питаемых через общий полужесткий кабель. Такая конструкция обеспечивает ровную диаграмму направленности симметричную при вращении. Антенна предназначена для проведения испытаний на ЭМС и ЭМИ. Компактный размер, широкий диапазон рабочих частот и равномерность диаграммы направленности обеспечивают удобство применения в условиях экранированных помещений. Оснащается передвижной треногой переменной высоты (от 1 до 1,75 м). Для удобства транспортировки боковые секции антенны могут быть сложены (прижаты к корпусу антенны).
Свойство
Ручное переключение поляризации (горизонтальная, вертикальная и под углом 45°)
Отчетливая диаграмма направленности
Работает на аккумуляторных батареях для портативного применения
Автоматическое переключение диапазонов (в сочетании с R&S®PR100)
Прекрасное подавление зеркальных и промежуточных частот с помощью переключаемых фильтров предварительной выборки.
Технические характеристики
Наименование параметра
Значение
Диапазон рабочих частот, МГц
от 80 до 3000
Поляризация
линейная
Вход
N-тип, 50 Ом
КСВН входа, не более
< 2500 МГц
2
≥ 2500 МГц
2,5
Допустимая входная мощность, Вт
80 МГц
1400 + 100% AM
500 МГц
600 + 100% AM
1 ГГц
400 + 100% AM
2 ГГц
300 + 100% AM
3 ГГц
250 + 100% AM
Коэффициент усиления, не менее, дБ
8
Коэффициент обратного излучения, не менее, дБ
20
Поляризационная развязка, дБ
20
Масса (без треноги), кг, не более
17
Габаритные размеры (без треноги) (ширина×высота×длина), м
1,5x1,5x1,81
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С
от 5 до 40
Характеристики
R&S®HF907DC
Входной диапазон частот, ПОЛОСА 1
7,5 ГГц - 12,5 ГГц
Входной диапазон частот, ПОЛОСА 2
12,5 ГГц - 18 ГГц
Промежуточный диапазон частот, ПОЛОСА 1
6,5 ГГц - 1,5 ГГц
Промежуточный диапазон частот, ПОЛОСА 2
7,5 ГГц - 2 ГГц
Поляризация
горизонтальная, вертикальная и 45°, выбирается вручную
Номинальный импеданс
50 Ом
VSWR
<3,5 (станд. <2.0)
РЧ разъем
гнездо N-типа
Частотная точность
<25 кГц
Подавление зеркальной частоты
>30 дБ (станд. >45 дБ)
Подавление промежуточной частоты
<-30 дБ (станд. < -45дБ)
Коэффициент усиления пассивной антенны
станд. 8 дБ
Электропитание
Аккумуляторная батарея
12В / 3850 мАч
Внешнее питание
10 В - 32 В
Энергопотребление
Работа на аккумуляторах
примерно 600 мА
Внешнее питание
примерно 1300 мА (с одновременной зарядкой)
Время работы
примерно 7ч (с полностью заряженными аккумуляторами)
