Направленная СВЧ антенна с понижающим преобразователем
Характеристики
Описание
Утвержденный тип средств измерений.
7,5 ГГц – 18 ГГц

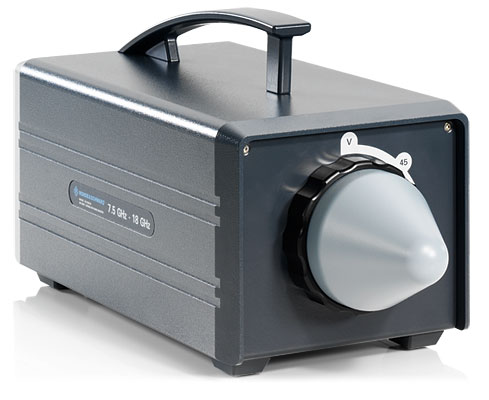

Широкополосная направленная антенна с понижающим преобразователем
Направленная СВЧ антенна с понижающим преобразователем R&S®HF907DC имеет две ключевые особенности:
Расширение диапазона портативных приемников (например, R&S®PR100) до 18 ГГц
Логопериодическая антенна с отчетливой диаграммой направленности позволяет обнаруживать передатчики или источники помех. Это осуществляется наведением антенны вручную в направлении максимального напряжения сигнала
Может осуществляться перенос по рабочей частоте сигналов в диапазон ниже 7,5 ГГц при переключении между двумя частотными диапазонами. Предварительная выборка с помощью фильтров по каждому диапазону подавляет зеркальные и промежуточные частоты. Благодаря использованию аккумуляторных батарей антенна подходит для мобильного применения.
Свойство

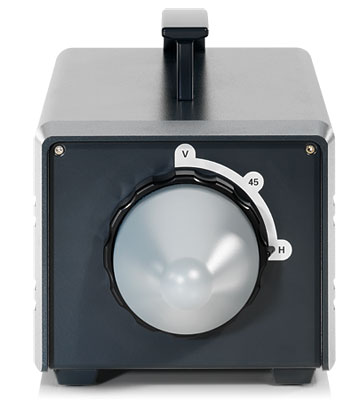

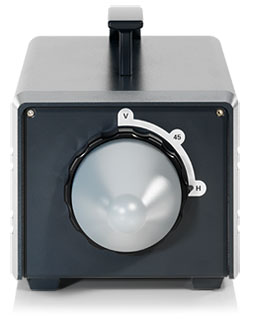

Ручное переключение поляризации (горизонтальная, вертикальная и под углом 45°)
Отчетливая диаграмма направленности
Работает на аккумуляторных батареях для портативного применения
Автоматическое переключение диапазонов (в сочетании с R&S®PR100)
Прекрасное подавление зеркальных и промежуточных частот с помощью переключаемых фильтров предварительной выборки.
Технические характеристики
Наименование параметра
Значение
Диапазон рабочих частот, МГц
штыревая антенна R&S®HE525
от 0,1 до 30
дипольная антенна R&S®HE526
от 30 до 200
дипольная антенна R&S®HE527
от 200 до 1000
Поляризация
линейная
Вход
N-тип, 50 Ом
Чувствительность, дБмкВ/м
100 Гц
0
100 кГц
минус 43
30 МГц
минус 51
100 МГц
минус 54
1 ГГц
минус 37
Масса, кг
штыревая антенна R&S®HE525
5
дипольная антенна R&S®HE526
1,7
дипольная антенна R&S®HE527
1,6
Габаритные размеры(ширина×высота), м
штыревая антенна R&S®HE525
0,3x1,5
дипольная антенна R&S®HE526
1x0,3
дипольная антенна R&S®HE527
0,5x0,25
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
от минус 10 до 55
Характеристики

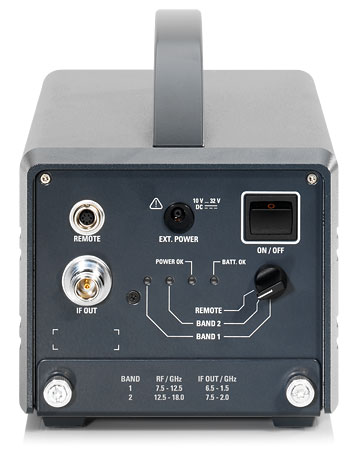

R&S®HF907DC
Входной диапазон частот, ПОЛОСА 1
7,5 ГГц - 12,5 ГГц
Входной диапазон частот, ПОЛОСА 2
12,5 ГГц - 18 ГГц
Промежуточный диапазон частот, ПОЛОСА 1
6,5 ГГц - 1,5 ГГц
Промежуточный диапазон частот, ПОЛОСА 2
7,5 ГГц - 2 ГГц
Поляризация
горизонтальная, вертикальная и 45°, выбирается вручную
Номинальный импеданс
50 Ом
VSWR
<3,5 (станд. <2.0)
РЧ разъем
гнездо N-типа
Частотная точность
<25 кГц
Подавление зеркальной частоты
>30 дБ (станд. >45 дБ)
Подавление промежуточной частоты
<-30 дБ (станд. < -45дБ)
Коэффициент усиления пассивной антенны
станд. 8 дБ
Электропитание
Аккумуляторная батарея
12В / 3850 мАч
Внешнее питание
10 В - 32 В
Энергопотребление
Работа на аккумуляторах
примерно 600 мА
Внешнее питание
примерно 1300 мА (с одновременной зарядкой)
Время работы
примерно 7ч (с полностью заряженными аккумуляторами)
