Портативная направленная антенна для поиска радиопередатчиков и источников помех
Характеристики
Описание
20 МГц - 7500 МГц
Портативная направленная антенна для отслеживания передатчиков и источников помех
Благодаря небольшому размеру и весу активная направленная антенна R&S®HE300 идеальна для портативного использования. В сочетании с переносными приемниками (например, R&S®PR100) антенна R&S®HE300 используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении максимального напряжения сигнала. Диапазон частот от 20 МГц до 7,5 GHz охватывается тремя сменными антенными модулями, входящими в комплект поставки R&S®HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их частотных поддиапазонах. Имеется дополнительный четвертый модуль (R&S®HE300HF для диапазона 9 кГц – 20 МГц).
Рекомендуемые дополнительные устройства
Рамочная антенна R&S®HE300HF
Портативный приемник R&S®PR100
Портативные анализаторы спектра семейства R&S®FSH
Свойство
Точная пеленгация, т.е. отчетливая диаграмма направленности с получением максимального сигнала по продольной оси в диапазоне частот от 20 МГц до 7,5 ГГц
Максимальный выходной сигнал антенны служит критерием искомого направления (радиопеленгация по максимальному сигналу)
Удобный размер, несмотря на способность работать в широком частотном диапазоне
Отсутствие усталости при работе с антенной благодаря ее конструкции и использованию материалов, которые делают ее массу минимальной
Может использоваться для вертикальной и горизонтальной поляризации в диапазоне частот от 20 МГц до 7,5 ГГц
Широкий динамический диапазон благодаря возможности использования режимов "Пассивный" и "Активный"
Может быть установлена на треногу (монтажная резьба 1/4”)
Электропитание от стандартных батареек AA или аккумуляторных батарей
Характеристики
R&S®HE300
Диапазон частот
20 МГц – 7,5 ГГц

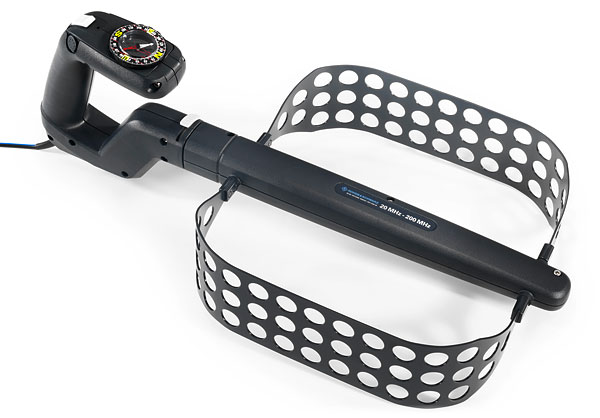

РЧ модуль 1
20 МГц – 200 МГц

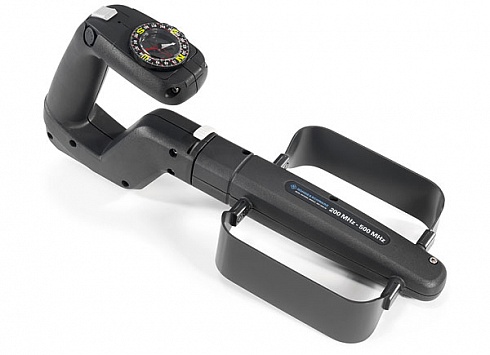

РЧ модуль 2
200 МГц – 500 МГц

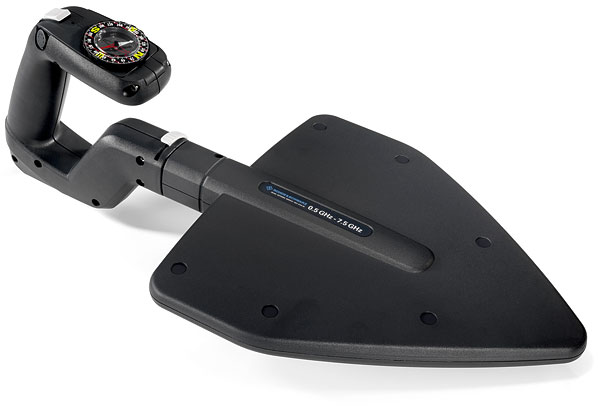

РЧ модуль 3
500 МГц – 7,5 ГГц

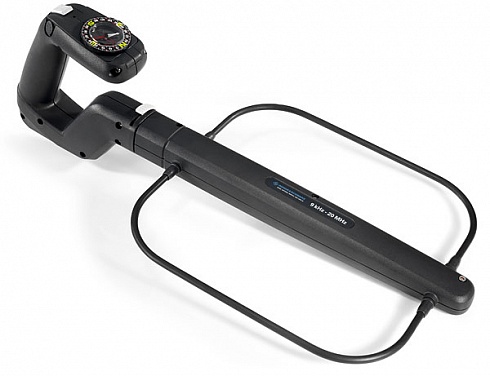

Дополнительный ВЧ модуль R&S® HE200HF
9 кГц – 20 МГц
Входной импеданс
50 Ом
VSWR
станд. <2.5
Электропитание
4 × 1,5 В прямого тока, размер: AA; соответственно 6 аккумуляторных батарей, размер: AA
Разъем
N-вилка
СВБР
> 50 000 часов
Рабочий температурный диапазон
от –30°C до +55°C
Тара для транспортировки (длина × ширина × высота)
