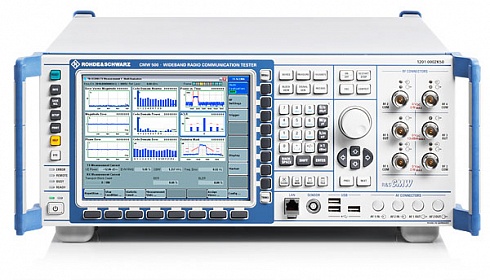

Широкополосный радиокоммуникационный тестер R&S®CMW280 Радиокоммуникационный тестер R&S®CMW280 – это компактная версия тестера R&S®CMW500, имеющая на 20 % меньшую глубину. Данный прибор может быть сконфигурирован исключительно как одиночный тестер. С точки зрения классической концепции тестирования он будет занимать минимальную площадь.

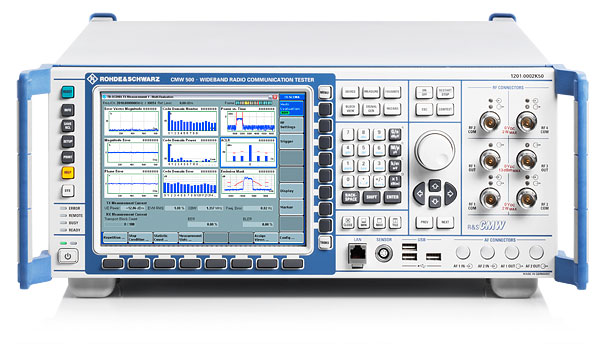

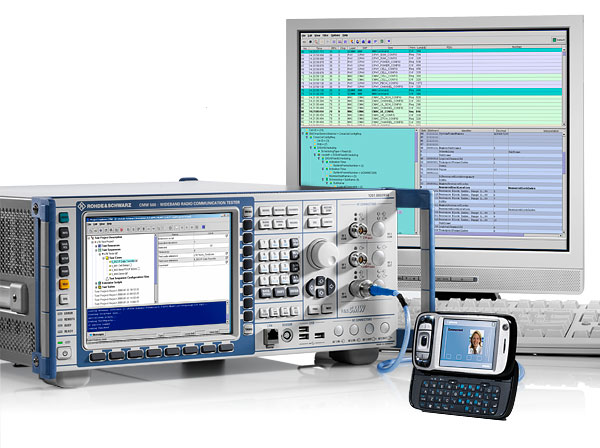

Радиокоммуникационный тестер R&S®CMW500 является представителем нового поколения контрольноизмерительного оборудования компании Rohde & Schwarz, предназначенного для быстрого и точного производства уже существующих и еще только разрабатываемых беспроводных устройств: от простых мобильных телефонов до новейших коммуникаторов.

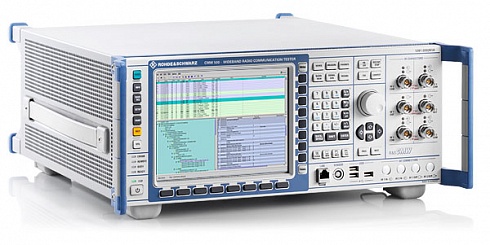

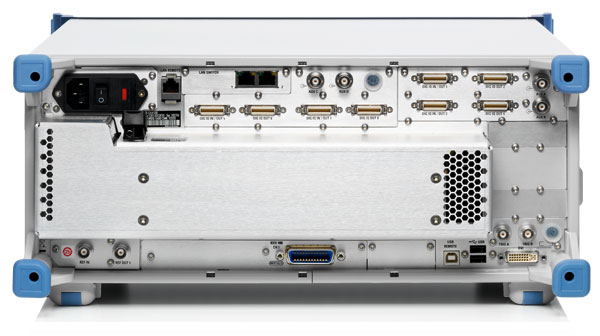

R&S®CMW500
Ключевые факты
Базовая модель: универсальный ВЧ-измеритель мощности и генератор непрерывных колебаний с режимом работы по спискам для проведения быстрой калибровки беспроводных устройств
Функции векторного анализатора сигналов (VSA) для проверки передатчиков
Функции векторного генератора сигналов (VSG) для расширенного тестирования приемников: режим ARB для сокращения времени настройки или режим реального времени для сложных сигналов с большим объемом данных
Эталонные измерения мощности радиосигнала за счет возможности прямого подключения датчиков мощности R&S®NRP
Простое подключение к беспроводным устройствам со сложной ВЧ-архитектурой с помощью встроенного радиоинтерфейса
Дистанционное управление по стандарту SCPI через интерфейс LAN/GPIB
Готовность работы со стандартом LXI Class C
Контроллер технологического процесса с операционной системой Windows® XP для процедур тестирования и дистанционным управлением посредством программы Windows® Remote Desktop
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES. R&S®ROMES используется для управления и настройки R&S®TSM-DVB и для регистрации и отображения результатов измерения.
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB измеряет следующие параметры:
Уровень РЧ
MER (коэффициент ошибок модуляции)
PER (коэффициент пакетных ошибок, число пакетов MPEG в секунду)
BER (коэффициент битовых ошибок после кодера Рида-Соломона)
Биты TPS от b16 до b55
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие квантования по времени в потоке HP/LP
Присутствие/отсутствие MPE-FEC в потоке HP/LP
Представление данных в виде сигнального созвездия
C/(N+i)
Несколько индикаторов состояния (захват АРУ, захват несущей, захват синхронизации MPEG и т.п.)
Информация о транспортном сигнале (режим DVB-T, кодовая скорость и т.п.)
Особенности
Решение, использующее множество технологий Технологии сотовой связи: GSM/GPRS/EDGE, WCDMA/HSPA/HSPA+, LTE TDD, LTE FDD (TD-LTE), MobileWiMAX™, CDMA2000® 1xRTT , CDMA2000® 1xEV-DO, TD-SCDMA Прочие беспроводные и вспомогательные технологии: Bluetooth® , WLAN, GPS, DVB
ВЧ-параметры, учитывающие требования будущего Диапазон частот до 3,3 или 6 ГГц с полосой ПЧ 40/70 МГц анализатора/генератора
Радикальное снижение стоимости тестирования: регулировка до 10 раз быстрее Концепции испытаний компании Rohde & Schwarz, задающие направление развития: R&S®Smart Alignment и R&S®Multi Evaluation
Расчет на высокую продуктивность уже после первых испытаний Высочайшая точность плюс воспроизводимость и линейность измерений
Оптимизированная обработка для систем производственных испытаний Архитектура «все в одном приборе» с полностью автоматизированной коррекцией хода испытаний и приложениями типа «нажми и работай»
Минимальная площадь под размещение оборудования Конфигурация с функцией двойного тестирования обеспечивает проведение одновременного тестирования двух идентичных беспроводных устройств
Пониженные эксплуатационные расходы при двухлетнем межкалибровочном интервале Оптимизированное решение для любого применения: период калибровки может составлять 12 (для обеспечения высокой точности) или 24 месяца (для снижения расходов)
От предварительной продажи до обслуживания. Всегда рядом с вами Всемирная сеть специалистов компании Rohde & Schwarz в более чем 70 странах
Функция анализа спектра Опция CMW-KM010 обеспечивает анализ спектра сигнала как в свипирующем режиме так и в режиме нулевой развертки. Анализ спектра возможен в диапазоне частот от 70 Мгц до 6 Ггц, с полосами ПЧ от 100 Гц до 40 Мгц. Доступны стандартные детекторы, выбор внутренней или внешней синхронизации и работа с маркерами. Опция может применяться при поиске паразитных излучений мобильных устройств или их модулей или анализе поведения устройства при работе в сетях разных стандартов. БФП анализ спектра доступен в стандартной комплектации тестера CMW500.
Функция имитатора замираний Аппаратная опция CMW-B510F и программные опции КЕххх обеспечивают функционал имитатора замираний, который позволяет непосредственно внутри CMW-500 применять профили замирания сигнала, определяемые в 3GPP спецификациях для технологий 2G, 3G и LTE.
CMWCards: программный интерфейс для создания сценариев тестов Программа предоставлет пользователю большую свободу в формировании тестов для мобильных устройств, в то жевремя не требуя от пользователя навыков программирования. Интерфейс основан на управлении картами действий, например: активация соты, регистрация мобильного устройства,начало разговора, осуществление хэндовера и т.д. Возможно расположить их в произвольной последовательности и произвести детальные настройки каждой из ни*, например,мощность соты, её частоту и т.д. CMWCards позволяет конфигурировать несколько сот, в том числе разных стандартов (LTE/WCDMA/GSM/CDMA2000), и управлять несколькими приборами CMW500. Несколько вспомогательных окон облегчат конфигурирование. Окно параметров даёт возможность настройки операций,конфигурация радиосети отображается в другом окне, окно«CMW500» отображает подключение тестируемого устройства к прибору, а окно сообщений отображает сигнальную последовательность третьего уровня для каждой процедуры. Сценарии могут создаваться как на самом приборе, так и на отдельном компьютере в автономном режиме, и будут доступны как для протокольного тестера, так и в режиме CallBox. Внешний вид графического интерфейса CMWCard: 1 – окно доступныхдействий; 2 – формируемый сценарий; 3 – окно детальной настройки
Тестирование протоколов IP с функцией статистического анализа для подробной оценки передачи данных смартфонами.
Опция R&S CMW-KM051 обеспечивает комплексный анализ приложений на основе IP и проверку их с помощью эффективного средства углубленной проверки пакетов (DPI). Такое уникальное сочетание тестирования параметров ВЧ и приложений в одном приборе позволяет сетевым операторам и изготовителям смартфонов проверять влияние новых приложений для мобильных устройств на эффективность сетей беспроводной связи и мобильной телефонии. Анализ IP включает в себя регистрацию каждого IP пакета данных, передаваемого или получаемого на уровне протокола IP. Для более точного анализа имеются следующие функции: список активных IP соединений, анализ ТСР, перечень используемых протоколов, статистика объемов данных, определение имени протокола и включение по событиям IP. Интеллектуальный и надежный анализ IP включает в себя запись IP трафика приложений, даже когда они работают в фоновом режиме, что позволяет выявлять источники ошибок.
Применение
GPRS-измерения для R&S®CMU200
Ключевые функции одним взглядом
Измерения с сигнализацией и без сигнализации
Поддержка кодера канала
Режим с сокращенной сигнализацией для НИОКР и быстрого тестирования мобильных устройств на производстве
Тестирование приложений
Ключевые преимущества одним взглядом: RX/TX-измерения
Выполнение всех RX/TX-измерений, необходимых для GPRS
Возможность RX/TX-тестирования GPRS в режиме с сокращенной сигнализацией
Зависимость мощности от слота
Выполнение мультислотовых измерений мощности
Возможность проведения измерений мощности для всех 8 слотов одновременно
GPRS-прикрепление/открепление
Поддержка всех сигнальных функций прикрепления/открепления
Возможность прикрепления/открепления вашего GPRS-телефона для тестирования его GPRS-возможностей
Требования по модернизации:
Только простое обновление программного обеспечения
EDGE-измерения
EDGE-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения с сигнализацией и без сигнализации
Поддержка кодера канала
Режим с сокращенной сигнализацией для НИОКР и быстрого тестирования мобильных устройств на производстве
Тестирование приложений
Ключевые преимущества одним взглядом: модуляция/анализ 8-PSK
Измерение параметров приемника (RX-измерения): коэффициенты BER и PER, режим "грязного" передатчика (индекс модуляции, сдвиг частоты)
Функция поиска коэффициента BER для автоматического обнаружения уровня чувствительности приемника
Ключевые преимущества одним взглядом:
Чрезвычайно короткое время тестирования, повышающее выход продукции
Интегрированный звуковой кодек (CVSD, A-law, m-law) для тестирования звуковой аппаратуры
Режимы Park, Hold и Sniff для проведения испытаний на энергопотребление
Возможность выбора каналов и определения условий остановки для углубленного анализа сигналов
Измерения в тестовом режиме Bluetooth, без тестового режима или без соединения
Передача команд тестируемому устройству через ACL-соединение
ПО CMUGo, обеспечивающее простое создание сценариев тестирования для дистанционного управления
формирование статистики канала (номер канала – любой параметр измерения)
поддержка измерений, близких к стандартным ВЧ-тестам
Требования по модернизации:
Установка программного и аппаратного обеспечения
TDMA-измерения - R&S®CMU200 для сетей США
TDMA-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения в режиме с сигнализацией
Измерения в режиме без сигнализации
Поддержка речевого кодера (ACELP)
Ключевые преимущества одним взглядом: Поддержка всех видов переключения вызова, включая возврат в исходный режим
Междиапазонный, в/из AMPS, цифровой вызов из аналогового канала управления (IS-54)
Возможность тестирования совместного функционирования сетей
Полный набор измерений
EVM, EVM10, амплитудная ошибка, фазовая ошибка (графические и числовые измерения)
Быстрое измерение спектра
Коэффициент BER
Зависимость мощности от времени
Полный набор модуляционных измерений (графических и числовых)
EVM, EVM10, амплитудная ошибка, фазовая ошибка
Возможность одновременного контроля всех измерений (числовая таблица), а также в виде графика зависимости ошибки от времени Требования по модернизации:
Только простое обновление программного обеспечения
AMPS-измерения - R&S®CMU200 для аналоговых сетей
AMPS-измерения для R&S®CMU200 Ключевые функции одним взглядом:
Измерения в режиме с сигнализацией
Измерения в режиме без сигнализации
Ключевые преимущества одним взглядом: Многочастотное измерение
Одномоментное измерение звуковой частотной характеристики
Допуск на отклонение времени/фазы от пилотного до кодового канала
Спектр
Измерение мощности в соседнем канале (ACP) на четырех задаваемых пользователем частотах в диапазоне ± 2 МГц
Измерение качества приемника
Коэффициент ошибок по кадрам (FER) на FCH, SCH0
Динамический диапазон, чувствительность и другие режимы, выбираемые пользователем,
Контрольное измерение прямой мощности
Переключения (эстафетная передача)
Внутренние переключения (канал ВЧ, код Уолша, смещение PN, смещение кадра)
Междиапазонное переключение
Переключение на AMPS
Ключевые преимущества одним взглядом:
Поддержка 18 различных диапазонов, существующих на данный момент
Речевые кодеры CDMA2000® 1x для прецизионных акустических измерений
Множество типов соединений, охватывающих наиболее важные требования к испытаниям, проводящимся в рамках НИОКР, на производстве и в высокоуровневых лабораториях обслуживания
Чрезвычайно быстрые измерения
Исчерпывающий режим без сигнализации для удовлетворения требованиям скоростного испытания новейшей продукции
Параллельные RX/TX-измерения, гарантирующие высокую производительность в условиях производства
Исчерпывающая поддержка функций в режиме с сигнализацией
Сценарии гибридного режима CDMA2000® 1x/1xEV-DO при работе с двумя тестерами R&S®CMU200
Имитация выделенного мобильного IP-устройства
Поддержка IP-мобильности
Поддержка измерений в условиях среды с замираниями (замирание модулирующего сигнала; требуется опция R&S®CMU-B17 и генератор замираний, например, R&S®AMU200A)
Возможность индивидуальной настройки и включения или отключения канала быстрого вызова и битов CCI
Быстрое переключение между беспроводными приложениями без выключения и перезагрузки в рамках базовой функциональности
CDMA2000® 1xEV-DO
CDMA2000® 1xED-VO-измерения для R&S®CMU200 Ключевые функции одним взглядом: Измерение параметров приемника
Мощность в узкой полосе
Модуляция
Модуль вектора ошибок (EVM), амплитудная ошибка, фазовая ошибка, качество формы сигнала, проникание несущей, ошибка по частоте
Измерение мощности в соседнем канале (ACP) на четырех задаваемых пользователем частотах в диапазоне ± 2 МГц
Измерение параметров приемника на основе тестовых соединений (FTAP/FETAP, RTAP/RETAP)
Качество приемника
Статистика AT
Краткий статистический обзор
PER канала управления в режиме соединения
Качество прямого/обратного соединения
Функционирование прямого/обратного соединения
Ключевые преимущества одним взглядом: В режиме с сигнализацией и без сигнализации
Поддержка 18 различных диапазонов, существующих на данный момент
Графическое представление результатов измерений, что очень удобно при проведении исследований в лабораторных условиях
Инновационные измерения мощности кодовой области, пиковой мощности ошибки в кодовой области, мощности в канале
Канальные фильтры, позволяющие оценивать сигнал обратного соединения по восьми различным состояниям
Спектральные измерения на четырех дискретных сдвигах частоты (задаваемых пользователем)
Поддержка измерений в условиях среды с замираниями (модулирующего сигнала)
Режим с сигнализацией
Исчерпывающая поддержка функций в режиме с сигнализацией
Поддержка работы с вызовами прикладных протоколов тестирования FTAP/FETAP и RTAP/RETAP
PER канала управления
PER прямого/обратного соединения
Качество обратного соединения
Функционирование прямого/обратного соединения
Считывание и индикация многих специальных параметров мобильных телефонов (ESN, MEID, индекс цикла слота, и т.д.)
Имитация выделенного мобильного IP-устройства
Поддержка IP-мобильности
Поддержка анализа расширенной пропускной способности с пиковой скоростью передачи данных до 3,1 Мбит/с
Возможность соединения с каналом данных для тестирования высокоскоростного пакетного соединения с реальной IP-сетью
IP-мониторинг пропускной способности, позволяющий выполнять анализ пропускной способности с помощью искажения управляющих данных
Объединяет в одном приборе тестовые приложения CDMA2000® 1xRTT и CDMA2000® 1xEV-DO для испытания сдвоенного режима CDMA2000® 1xRTT/1xEV-DO
Возможность испытания гибридного режима с помощью нескольких приборов R&S®CMU200
Переключение вызова: радиоканал и класс диапазона
Режим без сигнализации
Одновременное тестирование до четырех терминалов доступа в режиме без сигнализации
Уменьшение времени тестирования по сравнению с полными сигнальными испытаниями
Исчерпывающий режим без сигнализации для удовлетворения требованиям скоростного испытания новейшей продукции
Зависимость мощности от кадра
Концепция тестирования R&S® Smart Alignment
Универсальный генератор сигналов стандарта 1xEV-DO Revision 0 и A, позволяющий выполнять испытания по спецификациям производителей и по новым тестовым сценариям, также предназначен для проведения НИОКР
Технические характеристики
Частота
Диапазон частот
базовая модель
от 70 до 3300 МГц
с опцией R&S®CMW-KB036
от 70 до 6000 МГц
Диапазон выходных уровней
RF1 COM, RF2 COM
от 100 до 3300 МГц
непрерывное колебание (CW)
от –130 до –5 дБмВт
пиковая мощность огибающей (PEP)
до –5 дБмВт
выход за пределы диапазона (PEP)
до 0 дБмВт
RF1 OUT
от 100 до 3300 МГц
непрерывное колебание (CW)
от –120 до +8 дБмВт
пиковая мощность огибающей (PEP)
до +8 дБмВт
выход за пределы диапазона (PEP)
до +13 дБмВт
Погрешность уровня на выходе
в диапазоне температур от +20 до +35°C, в пределах диапазо- на выходных уровней
RF1 COM, RF2 COM
выходной уровень более –120 дБмВт
от 100 до 3300 МГц
<0,6 дБ
RF1 OUT
выходной уровень более –110 дБмВт
от 100 до 3300 МГц
<0,8 дБ
Источник сигналов модуляции: генератор сигналов произвольной формы (ARB-генератор) (опция R&S®CMW-B110A)
Объем памяти
1024 Мбайт
Длина слова
I
16 бит
Q
16 бит
маркер
от 4 до 16 бит
Длина выборки
с 4-битным маркером
До 227,55 млн. отсчетов
Частота дискретизации
минимальная
400 Гц
максимальная
100 МГц
ВЧ-измеритель мощности
Диапазон частот
базовая модель
от 70 до 3300 МГц
с опцией R&S®CMW-KB036
от 70 до 6000 МГц
Ожидаемый номинальный диапазон мощностей
RF1 COM, RF2 COM
от 100 до 3300 МГц
от –47 до +34 дБмВт
Погрешность уровня
в диапазоне температур от +20 до +35°C
RF1 COM, RF2 COM
от 100 до 3300 МГц
<0,5 дБ
Общие характеристики
Габариты
Ш × В × Г
465,1 мм × 197,3 мм × 517,0 мм (19" 1/1, 4 HU, 450)
Масса
с типичными опциями (одиночный тестер)
приблиз. 18 кг
Межкалибровочный интервал
12 месяцев
рекомендуется для обеспечения высочайшей точности (см. погрешности генератора и анализатора)
24 месяца
к указанной погрешности гене ратора и анализатора добавляется 0,2 дБ
Технологии
LTE (Long Term Evolution)
WCDMA / HSPA / HSPA+
WiMAX
TD-SCDMA
GSM / EGPRS / EDGE Evolution
CDMA2000® 1xEV-DO
CDMA2000® 1xRTT
WLAN / Wi-Fi Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
ООО «Тимтек» – компания выполняющая комплексные поставки измерительной аппаратуры и высокотехнологического испытательного оборудования.
Мы готовы предложить подборку оборудования под Ваши задачи, либо предоставить готовые решения для проведения современных исследований, доставить и смонтировать оборудование непосредственно на объект, провести инструктаж персонала.
Поставляемая нашей компанией продукция:
Осциллографы;
Анализаторы спектра;
Генераторы функций и сигналов;
Мультиметры;
Электрометры;
Источники питания;
Антенны;
Безэховые камеры;
Климатические камеры;
Ударные стенды;
Вибрационные установки и пр.
Наша компания осуществляет поставки в рамках ГОЗ, 44-ФЗ и 223-ФЗ.
ООО «Тимтек» имеет широкий спектр возможностей для выполнения Ваших задач.
