Портативный тестер для аналоговых ЧМ-радиостанций с функцией обнаружения повреждений в кабелях и беспроводных измерений
R&S CTH200A
1207.1000.02
Жесткий футляр для радио-тестера CTH и аксессуаров
R&S CTH-Z20
1207.1900.02
Аксессуары для радио-тестера CTH (нагрузка 50 Ом, BNCадаптер, кабели)
R&S CTH-Z30
1207.1700.02
Модели
Выпускаемые модели
R&S®CTH100A
R&S®CTH200A
Измерение параметров передатчика
Мощность в прямом направлении
•
•
Отраженная мощность
•
•
Частотомер
•
•
Измерение параметров FM приемника
Помехоподавление
•
•
Демодуляция
•
•
Дополнительные измерения
Беспроводные измерения
–
•
Расстояние до повреждения
–
•
Голосовые сообщения
–
•
Обзор
Короткое описание
R&S®CTH позволяет проводить надежные испытания аналоговых FM радиостанций, даже в сложных окружающих условиях. Эти тестеры специально предназначены для использования вне помещений.
R&S®CTH100A
Ключевые факты
Широкие измерительные возможности
Удобный и эргономичный
Прочный и полностью защищенный от погодных воздействий (MIL класс 2)
R&S®CTH100A — портативный тестер для аналоговых трансиверов1207.1000.04
R&S®CTH200A — портативный тестер для аналоговых трансиверов вкл. Беспроводные измерения и поиск повреждений кабеля1207.1000.02
Общая информация
Системы измерения покрытия от Rohde&Schwarz могут применяться практически везде: планирование сети, установка и оптимизация, обслуживание и мониторинг сети и т.п. Захват измеряемых данных, генерация тестового вызова и анализ ре зультатов выполняются быстро и с высокой точностью. Программная платформа R&S®ROMES компании Rohde & Schwarz является ядром системы для измерения в ходе тестовых проездов. Программное обеспечение работает на портативном компьютере и допускает подключение через USB или FireWire таких устройств, как тестовые мобильные телефоны, тестовые приемники или приемники GPS. ПО R&S®ROMES не ограничивается только сбором данных: Оно может обрабатывать и объединять данные для повышения эффективности анализа.
Особенности
Широкие измерительные возможности

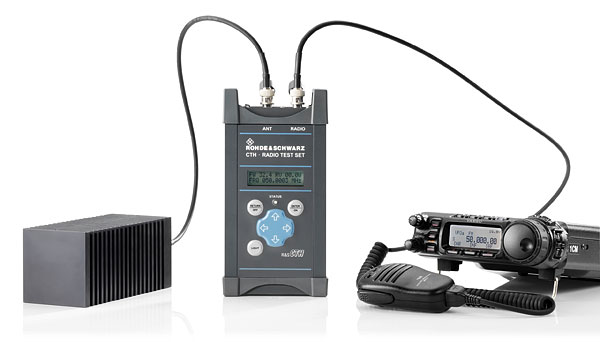

Измерение частоты R&S®CTH100A / R&S®CTH200A начинает измерения сразу же после соединения кабелем BNC с тестируемым устройством, к которому подключены антенна или нагрузка. Если передатчик включен, например, посредством нажатия клавиши прием/передача, тестер начинает измерение частоты передачи и отображает результат на дисплее.
Измерение мощности Вместе с частотой, R&S®CTH100A / R&S®CTH200A одновременно измеряет прямую и отраженную мощность и отображает результаты на дисплее. Измеренные значения непрерывно обновляются, поэтому любые происходящие изменения немедленно отображаются. Таким образом, можно определить, выдает ли передающий модуль трансивера необходимую мощность. С помощью таких измерений R&S®CTH100A / R&S®CTH200A позволяет надежно обнаружить снижение мощности передачи или неисправность передатчика. Измерение отраженной мощности позволяет определить степень согласования антенны, чтобы узнать мощность, фактически излучаемую антенной. Максимальная измеряемая мощность 50 Вт позволяет теститровать практически любые мобильные радиопередающие устройства.
Беспроводные измерения (R&S®CTH200A) Для быстрой функциональной проверки трансивера R&S®CTH200A позволяет выполнять беспроводные измерения. После выдвижения встроенной антенны R&S®CTH200A, тестер способен обнаруживать и анализировать эфирные сигналы. Полосковая диаграмма отображает информацию о принимаемой мощности. Исходя из частоты передачи, которая также измеряется, можно проверить правильность частоты и убедиться в том, что отображаемая мощность действительно излучается тестируемым трансивером. Этот простой тест позволяет проверить весь тракт от трансивера до антенны. Это полезно, когда радиосистемы необходимо проверить непосредственно перед использованием, а для проведения полной функциональной проверки нет времени, например при работе пожарных команд.
Поиск повреждений кабеля (R&S®CTH200A) Если антенна находится на значительном удалении от передатчика, R&S®CTH200A позволяет проверить соединение антенны с трансивером с помощью встроенного обнаружителя повреждений кабеля. Исходя из коэффициента замедления, R&S®CTH200A может быть настроен для различных типов кабелей и точно определить расстояние до повреждения. R&S®CTH200A указывает, подключена ли антенна и нет ли повреждений соединительной линии. Измерения расстояния до места повреждения имеют универсальный характер и не ограничиваются антенными системами.
Голосовые сообщения (R&S®CTH200A) R&S®CTH200A позволяет передавать измеренные значения трансиверу по радиочастоте для воспроизведения через громкоговоритель тестируемого устройства. Это делает работу с прибором удобной, даже в чрезвычайно сложных условиях, когда нет возможности непосредственно считать показания дисплея, например в стесненных условиях или в темноте, когда нет подсветки дисплея.
Удобный и эргономичный

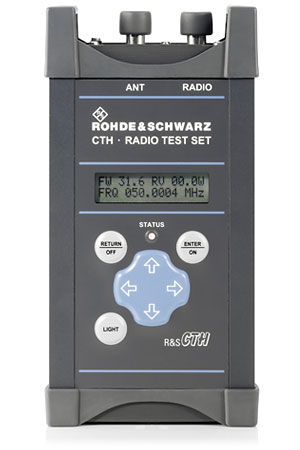

Хорошо освещенный дисплей Дисплей с подсветкой отображает информацию о выбранных измерениях, результаты и настройки. Подсветка дисплея может быть включена при необходимости. Для наилучшей видимости отображаемых величин предусмотрено четыре уровня яркости подсветки.
Практичная конструкция Легкий тестер легко транспортировать, даже на большие расстояния. Более того, компактный R&S®CTH100A / R&S®CTH200A можно носить практически всюду. С помощью предусмотренной петли R&S®CTH100A / R&S®CTH200A легко крепится к рюкзаку или ремню и все время находится под рукой.
Режим ожидания R&S®CTH100A / R&S®CTH200A питается от стандартных батареек или аккумуляторов типоразмера АА. Для обеспечения длительного времени работы и нахождения в режиме ожидания использованы различные технологии энергосбережения. Когда тестер не используется, он автоматически переходит в режим ожидания, чтобы сократить до минимума потребление энергии.
Эргономичный дизайн Все кнопки удобны в эксплуатации. Кроме того, тестер рассчитан на работу одной рукой, он одинаково удобен как для правшей, так и для левшей.

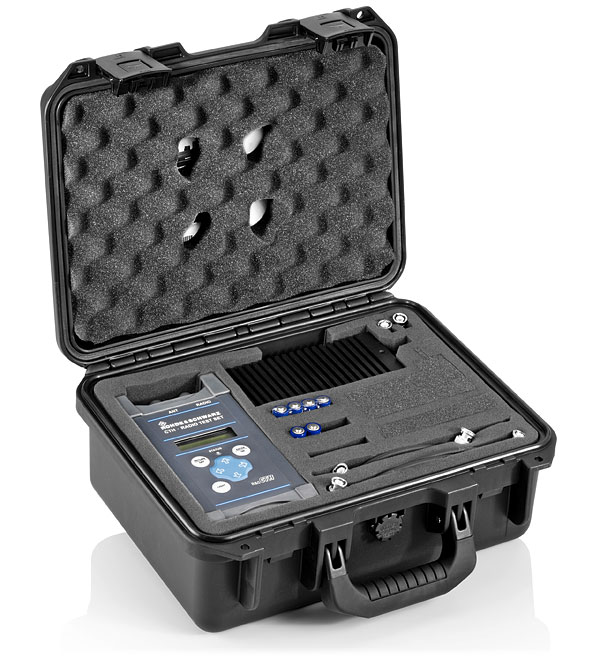

Футляр для транспортировки R&S®CTH100A / R&S®CTH200A удобно размещается в водонепроницаемом футляре для транспортировки. Этот футляр защищает R&S®CTH100A / R&S®CTH200A от ударов, проникновения воды и пыли. Все принадлежности R&S®CTH100A / R&S® CTH200A также размещаются в этом футляре. Благодаря этому нагрузка, адаптер BNC, батарейки и кабели надежно защищены и всегда под рукой. Футляр для транспортировки оснащен автоматическим клапаном для уравнивания давления воздуха, поэтому футляр легко открывается, даже при изменении атмосферного давления. В футляре для транспортировки R&S®CTH100A / R&S®CTH200A надежно защищен и готов к немедленному использованию.
Прочный и полностью защищенный от погодных воздействий
Прочный и ударостойкий Компактный алюминиевый корпус очень прочный и жесткий. Углы корпуса закрыты резиной, это делает тестер идеальным для использования вне помещений.
Брызгозащищенный Корпус, батарейный отсек, кнопочная панель и дисплей надежно защищены от брызг. Благодаря этому R&S®CTH100A / R&S® CTH200A идеально подходит даже для работы в плохих погодных условиях.
Широкий диапазон рабочих температур Все узлы спроектированы таким образом, что R&S®CTH100A / R&S®CTH200A может эксплуатироваться в широком диапазоне температур. Поэтому R&S®CTH100A / R&S®CTH200A — идеальный спутник в любое время года и во всех климатических зонах.
Преимущества
Простое и гибкое средство измерения покрытия в местах, где невозможно выполнить тестовый проезд (например, на стадионах, в магазинах, в туннелях метро)
Малый вес, простота применения РЧ приемников и мобильных телефонов
Поддержка всех технологий (GSM, WCDMA, CDMA2000®, CW)
Измерение качества обслуживания (QoS)
Анализатор качества речи (SQA) на основе алгоритма PESQ
Анализатор качества видеопотока (VQA) на основе алгоритма Rohde&Schwarz
Анализатор качества сети (NQA) для голосовых вызовов
Анализатор качества данных (DQA) для передачи данных
Анализ помех и паразитных пилот-сигналов
Анализ переключения между сотами в реальном времени
Анализ пропущенных соседних сетей
Диагностика неисправностей прямо на месте
Отслеживание РЧ сигналов при измерении мощности CW
Управление осуществляется одним человеком
Измерение сдвоенных несущих
Применение
Основные потребители
Сетевые операторы
Оптимизация/планирование сетей
Диагностика сетевых проблем
Сравнительный анализ
Обеспечение необходимого качества и покрытия сети
Органы надзора
Контроль качества, покрытия и использования указанных ресурсов
Мониторинг
Определение местоположения базовых станций
Поставщики услуг
Сравнение сканера с мобильным телефоном
Мобильный телефон
Сканер
Ограничение по частоте
-
++
Ограничение оп диапазону
o
++
Ограничение по оператору
-
++
Эксплуатационные расходы
-
++
QoS
++
o
Сквозные измерения
++
o
Зона покрытия
+
++
Точность
-
++
Скорость
-
++

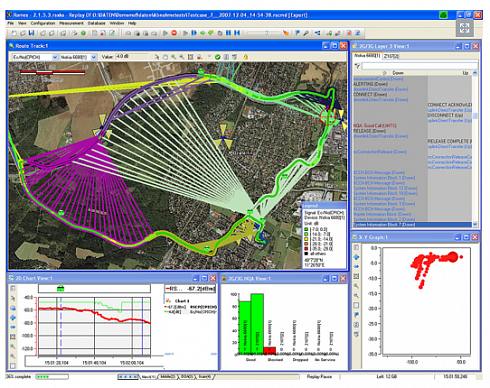

Автоматический анализ и выявление проблемных зон с помощью R&S®ROMES NPA (анализатора сетевых проблем) Большой объем записанных данных исключает возможность индивидуального и ручного анализа. Поэтому данные анализируются с помощью ПО R&S®ROMES NPA, которое создает затем список всех обнаруженных проблемных зон. Кроме того, R&S®ROMES NPA указывает причину возникновения проблем.
Автоматически созданный отчет о результатах анализа голосовых соединений.
Простой в обращении интерфейс проводит пользователя через весь процесс, от считывания результатов измерений (полученных в ходе одного или нескольких тестовых проездов) и выбора критериев анализа до получения автоматически создаваемого списка проблемных зон. Этот список можно обрабатывать разными способами:
Щелчок правой кнопкой мыши на проблеме автоматически открывает R&S®ROMES4 и устанавливает точку воспроизведения файла с результатами измерений перед исследуемой проблемной зоной. Таким образом, при необходимости пользователь может выполнить детальный анализ
Автоматически создаваемый отчет в формате HTML четко представляет результаты; отчет можно настраивать по своему усмотрению (пока не реализовано)
(Автоматическая) обработка списка (в формате XML) в других программах после сохранения его в базе данных (пока не реализовано)Данные измерений анализируются в соответствии с указанными критериями, которые зависят от выбранных модулей. Базовый пакет R&S®ROMES NPA содержит следующие модули:
NQA (анализатор качества сети) для голосовых соединений, базовый модуль
DQA (анализатор качества данных) для соединений с пакетной передачей данных, базовый модуль
Сигналы общего назначения (для выбираемой пользователем компоновки сигналов)
Следующие подключаемые модули доступны в качестве опций:
NQA для голосовых соединений GSM/WCDMA, расширенная версия для детального анализа
HSPA для высокоскоростных каналов передачи данных
Планируется выпуск и других дополнительных модулей (например, для IP анализа). Кроме того, планируется выпуск подробно документированного комплекта для разработки ПО (SDK), который позволит создавать собственные подключаемые модули для любого типа анализа.R&S®ROMES NPA существенно экономит время и сокращает затраты за счет автоматизации анализа данных. Оптимизация результатов больше не требует длительной ручной проверки и анализа данных, которые, как может оказаться, даже не относятся к исследуемым проблемам.Благодаря хорошо продуманным алгоритмам, ПО R&S®ROMES NPA очень эффективно для обнаружения причин существующих проблем, позволяя в любое время выполнить более глубокий анализ данных. Большой объем результатов измерений может обрабатываться автоматически с минимальными затратами времени и на идентичной основе; отчеты – для предоставления руководству и общего документирования – генерируются без вмешательства пользователя.
Примеры конфигурации

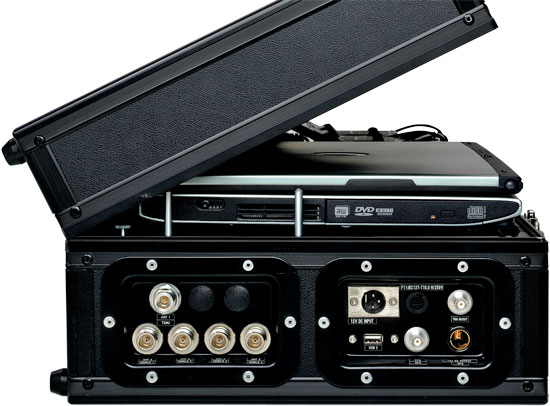

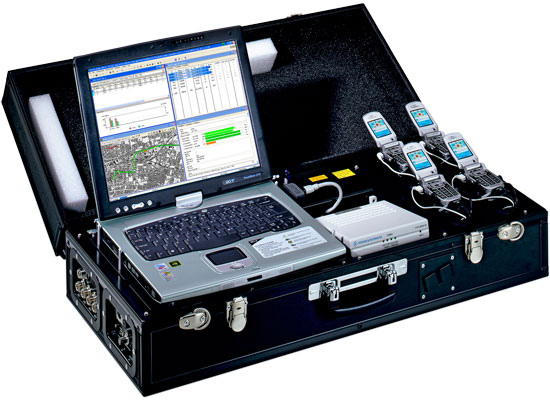

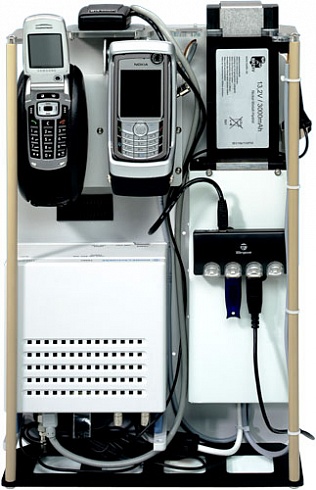

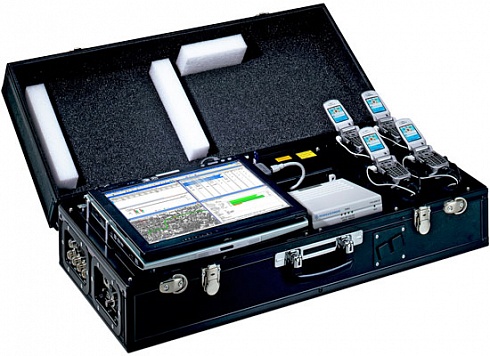

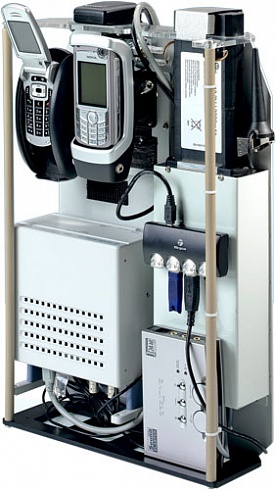

Анализатор радиосетей высшего класса R&S®TSMx
До двух мобильных телефонов
Поддерживаемые мобильные телефоны (Samsung, Nokia, Qualcomm, Sagem, Siemens и др.)
Приемник GPS с выходом PPS
Аккумуляторная батарея для R&S®TSMx (одна запасная)
Высокопроизводительный ноутбук с Windows XP и ПО R&S®ROMES

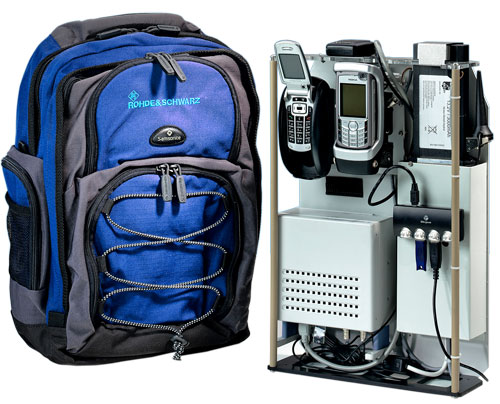

Самсонитовый рюкзак
Свойства
Портативность: 430 мм x 300 мм x 120 мм
Рюкзак массой менее 6 кг (с аккумуляторной батареей)
Примерно 4 часа непрерывной работы от аккумуляторов
Запасная аккумуляторная батарея
Зарядное устройство 230 В переменного тока в комплекте
