Гибкое решение для быстрых мобильных измерений покрытия DVB-T/H
Характеристики
Информация для заказа
Наименование
Описание
Тип устройства
Код заказа
Аудиоанализатор
Базоваямодель
R&S®UPV
1146.2003.02
Аудиоанализатор, бездисплея
Базоваямодель
R&S®UPV66
1146.2003.66
Генератор с низкимиискажениями
Для всех применений, требующих особо чистые аналоговые сигналы или расширенный частотный диапазон до 185 кГц
R&S®UPV-В1
1146.5202.02
Цифровыеаудиовходы/выходы
Цифровые аудио-интерфейсы (симметричные, несимметричные, оптические) для стандартных частот дискретизации от 32 до192 кГц. Может быть дополнен следующими опциями: - цифровой аудиопротокол R&S®UPV-К21; - плата тестирования джиттера и интерфейса R&S®UPV-К22
R&S®UPV-В2
1146.4306.02
Второй аналоговый генератор
С помощью второго аналогового выходного усилителя другие синусоидальные сигналы могут быть выведены на оба канала
R&S®UPV-В3
1146.4806.02
Интерфейс I2S
Может быть установлен в дополнение к опциям R&S®UPV-В2, обеспечивая звуковой анализ на интегральных схемах I2S
R&S®UPV-В41
1146.5402.02
Универсальный последовательный интерфейс
Опция дополняет возможности аудиоанализатора цифровыми и аудиоинтерфейсами.
R&S®UPV-В42
1146.5802.02
Восьми-канальный аналоговый вход
Позволяет производить быстрый мультиканальный анализ.
R&S®UPV-В48
1402.2200.02
Модификация на 150 Ом
Изменение полного сопротивления источника аналогового генератора от 200 до 150 Ом
R&S®UPV-U1
1146.1507.02
Дополнительный телефонный выход BNC
Телефонный выход BNC на задней панели – параллельно выходу головных телефонов
R&S®UPV-U2
1402.1704.02
Универсальный контроллер последовательности операций
Позволят создавать и выполнять измерительные последовательности
R&S®UPV-К1
1401.7009.02
Плата цифрового аудиопротокола
Анализ и генерирование дополнительных цифровых данных (состояние канала, пользователь, достоверность, четность)
R&S®UPV-К21
1401.7809.02
Плата тестирования джиттер-анализа и интерфейса
Анализ физических параметров цифрового аудио-интерфейса
R&S®UPV-К22
1401.7909.02
Дистанционное управление
Дистанционное управление через LAN и RS-232-C или интерфейс шины IEC/IEEE согласно IEC 625/IEEE 488
R&S®UPV-К4
1401.9001.02
Анализ PDM битовых потоков
Включает измерение цифровыхаудиосигналов передаваемых в линию при помощи плотносто-импульсной модуляции
R&S®UPV-К421
1402.1104.02
Расширенные функции анализа
Дополнительные измерительные функции: Октавный анализ 1/n
R&S®UPV-К6
1401.9201.02
ПО для тестирования слуховых аппаратов
Позволяет производить соответствующие тесты в соответствии со стандартами.
R&S®UPV-К7
1401.9301.02
ПО для тестирования мобильных телефонов
Позволяет производить тесты качества передаваемого и принимаемого акустического сигнала.
R&S®UPV-К9
1402.0008.02
Комплект переходников XLR/BNC
Комплект переходников XLR/BNC (2 штыря, 2 гнезда)
R&S®UP-Z1MF
1411.3306.02
Аудио переключатель
Для многоканального подключения (вход/выход)
R&S®UPZ
1120.8004.12 (вход) 1120.8004.13 (выход)
Приспособление для монтажа в стойку 19”
Приспособление для монтажа в стойку 19”
R&S®ZZA-411
1096/3283/00
Краткое описание
Аудиокоммутатор R&S®UPZ, представляющий из себя дополнительный программно-аппаратный блок для аудиоанализатора R&S®UPV, может использоваться в ситуациях, когда необходимо выполнять переключение между входными или выходными сигналами по нескольким каналам или испытуемым устройствам. Пользователи могут напрямую управлять коммутатором с помощью графического интерфейса, предоставляемого аудиоанализатором. Управление также может осуществляться с любого ПК.
Обзор
Короткое описание
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES.

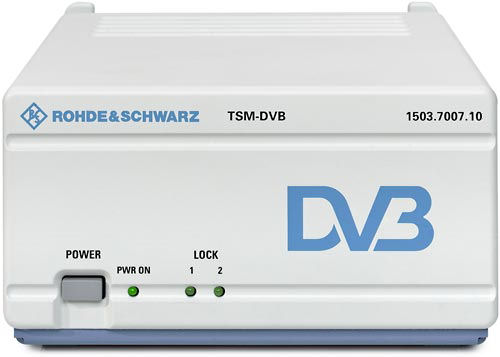

R&S®TSM-DVB
Ключевые факты
Простое и быстрое мобильное измерение покрытия DVB-T/H в ходе тестового проезда
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB создан специально для мобильного измерения покрытия сетей DVB-T/H, даже при движении на высоких скоростях (>100 км/ч). Конструкция приемника обеспечивает быстрое и надежное измерение после простой настройки. Новый драйвер позволяет сопрягать прибор с надежным и популярным ПО измерения покрытия R&S®ROMES. R&S®ROMES используется для управления и настройки R&S®TSM-DVB и для регистрации и отображения результатов измерения.
Тестовый приемник DVB-T/H с несколькими антеннами R&S®TSM-DVB измеряет следующие параметры:
Уровень РЧ
MER (коэффициент ошибок модуляции)
PER (коэффициент пакетных ошибок, число пакетов MPEG в секунду)
BER (коэффициент битовых ошибок после кодера Рида-Соломона)
Биты TPS от b16 до b55
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие квантования по времени в потоке HP/LP
Присутствие/отсутствие MPE-FEC в потоке HP/LP

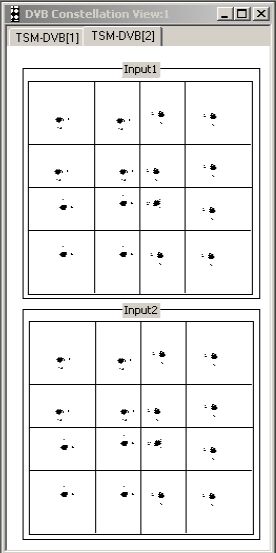

Представление данных в виде сигнального созвездия
C/(N+i)
Несколько индикаторов состояния (захват АРУ, захват несущей, захват синхронизации MPEG и т.п.)
Информация о транспортном сигнале (режим DVB-T, кодовая скорость и т.п.)
Опции
Тип
Назначение
Базовый модуль
R&S®UPP200 код заказа 1411.1003.02
Аудиоанализатор, два канала
R&S®UPP400 код заказа 1411.1003.04
Аудиоанализатор, четыре канала
R&S®UPP800 код заказа 1411.1103.08
Аудиоанализатор, восемь каналов
Аппаратные опции
R&S®UPP-B2 код заказа 1411.2300.02
Цифровые аудиовходы и выходы
R&S®UPP-B4 код заказа 1411.2500.02
HDMI и цифровые аудиоинтерфейсы
Программные опции
R&S®UPP-K21 код заказа
Цифровой аудиопротокол для R&S®UPP-B2
R&S®UPP-K41 код заказа 1411.0813.02
Декодирование Dolby потока данных для R&S®UPP-B4
R&S®UPP-K45 код заказа 1411.0859.02
Расширенные измерения аудио и видеосигналов для R&S®UPP-B4
R&S®UPP-K601 код заказа 1411.0765.02
Октавный анализ 1/n для R&S®UPP
R&S®UPP-K800 код заказа 1411.0759.02
Программное обеспечение для каскадного включения R&S®UPP800
R&S®UPZ код заказа 1120.8004.12 (вход) / 1120.8004.13 (выход)
Аудиокоммутатор Многоканальный переключатель входов и выходов аудиоканалов
Особенности

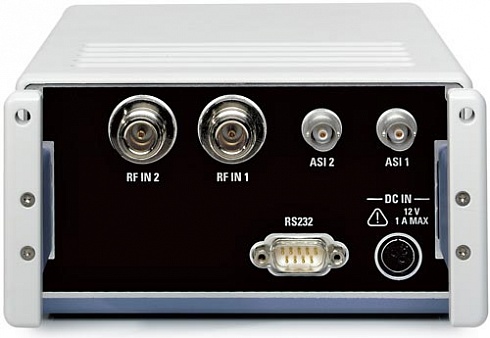

РЧ секция
Розетки типа N для подключения антенн
Модуляция 2K, 4K или 8K OFDM
Диапазоны ОВЧ (кан. с 5 по 12) и УВЧ (кан. с 21 по 69)
Рабочая полоса 5 МГц, 6 МГц, 7 МГц или 8 МГц
Шаг по частоте 166,667 кГц
Поддерживается отстройка частоты ±167 кГц или ±125 кГц
КСВ макс. 3 дБ
Входная чувствительность от –92 до –20 дБмВт (зависит от режима DVB-T/H, меньшие значения: только для QPSK)
Погрешность уровня ±3 дБ (0 – 15°C, уровень <= –30 дБмВт); ±2 дБ (15 – 50°C, уровень <= –30 дБмВт)
Демодуляция DVB-T/H
Полностью совместима с ETS300744
Включает иерархические режимы (выбор приоритета потока)
Присутствие/отсутствие сигнализации DVB-H
Присутствие/отсутствие MPE-FEC в потоке HP/LP
Автоматическое определение режима по информации TPS (даже при C/Ш = 0 дБ), биты TPS от b16 до b55
Демодуляция двойного потока в иерархическом режиме
Устройство восстановления первоначальной последовательности
Демодуляция двойного потока в избыточном режиме с автоматической или ручной коммутацией
Режим работы с несколькими антеннами
Сигнализация DVB-H (квантование времени и MPE-FEC) в поле TPS (без снижения мощности и без декодирования MEP-FEC), присутствие/отсутствие квантования по времени в потоке HP/LP
Сигнальное созвездие
Выход ASI для транспортного потока MPEG
Полностью совместим с EN 50083-9
188 байтов на пакет в пакетном формате данных ("непрерывный" режим)
Сдвоенные выходы
Выходное сопротивление: 75 Ом, разъем BNC
Формат выхода: ASI (драйверы HotLink)
Управление модулем
Интерфейс RS-232-C со стандартным уровнем ±12 В в режиме "ведомый" (в стандартную конфигурацию входит адаптер USB)
Две линии состояния 5 В ТТЛ
Источник питания
Один источник питания +12 В пост. тока
Макс. потребляемый ток 1 А (12 Вт)
Габариты, масса
В x Ш x Г: 83 мм x 154 мм x 224 мм
Масса: примерно 1,4 кг

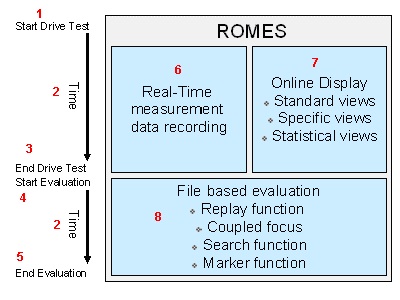

Начало тестового проезда
Время
Конец тестового проезда
Начало обработки
Конец обработки
Запись данных измерения в реальном времени
Отображение данных
Стандартные режимы
Расширенные режимы
Статистика
Обработка данных из файла
Функция воспроизведения
Связанный фокус
Функция поиска
Функция маркера
Примеры конфигурации
Базовая конфигурация
Приемник Rohde&Schwarz (например, R&S®TSMU)
Промышленный компьютер
GPS
Ноутбук
Программное обеспечение R&S®ROMES

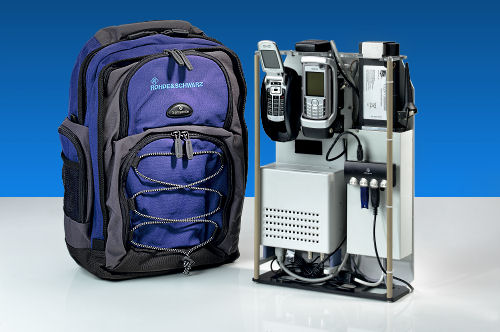

Конфигурация для работы в помещениях
Приемник R&S®TSMx / R&S®TSM-DVB
Аккумуляторная батарея и зарядное устройство
2 мобильных телефона
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Рюкзак
Переносная конфигурация
Приемник R&S®TSMx
До 4 мобильных телефонов
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Прочный чемодан
Автомобильная конфигурация
Приемник Rohde&Schwarz
Система бесперебойного питания с отдельным аккумулятором
До 16 мобильных телефонов
GPS
Программное обеспечение R&S®ROMES
19-дюймовая стойка
Свойства
Широкий диапазон применений для всех типов аудиоизмерений Системы объемного звучания для домашнего использования, многоканальные микшерные пульты в студиях звукозаписи, многоканальные усилители и одновременная подстройка нескольких тестируемых устройств на производстве – это лишь некоторые примеры применений аудиокоммутатора R&S®UPZ. Поскольку коммутатор представляет из себя дополнительный блок аудиоанализатора R&S®UPV, то им можно напрямую управлять с помощью графического пользовательского интерфейса анализатора R&S®UPZ. Дистанционное управление, например, в условиях производства, также может осуществляться посредством аудиоанализатора R&S®UPV. У пользователей также есть возможность управления аудиокоммутатором R&S®UPZ непосредственно из ПК через интерфейс RS-232-C.
Модели с входами/выходами В аудиокоммутаторе R&S®UPZ, как и в аудиоанализаторе R&S®UPV, имеются XLR-разъемы. Поскольку между штыревым и гнездовым разъемами в системе XLR существует определенное различие, коммутатор R&S®UPZ изготавливается в виде модели с входами или выходами. Обе модели оснащены двумя каналами коммутации, что обеспечивает одновременную работу с двумя генераторами или измерительными каналами анализатора R&S®UPV. Существует возможность формирования каскада из 16 коммутаторов с входами и 16 коммутаторов с выходами, обеспечивающая переключение до 128 входных и выходных каналов.
Варианты применения для тестирования многоканальных усилителей Стандартным применением аудиокоммутатора является спаренное или отдельное переключение испытуемых устройств или измерительных каналов. В каждом случае к назначенному каналу подсоединяется один сигнальный тракт. Особенностью устройства является возможность измерения перекрестных помех отдельных каналов для многоканальных усилителей, где требуется сугубо критическое измерение. Затем сигнал, объединенный в отдельный канал, измеряется при одновременной подаче сигнала воздействия на все остальные каналы усилителя. В этом варианте применения модели коммутатора с выходами пользователи могут переключить сигнальный тракт B на все каналы параллельно, в то время как сигнальный тракт A можно переключить на любой из выбираемых каналов.
