Получение, наглядное отображение и анализ данных при измерении покрытия от систем мобильной радиосвязи.
Характеристики
Обзор
Короткое описание
Уникальные сканеры компании Rohde & Schwarz R&S®ROMES4 и анализатор сетевых проблем (NPA) образуют универсальное решение для анализа и оптимизации радиосетей. R&S®ROMES4 представляет собой измерительную платформу для мобильного применения во всех современных сетях мобильной радиосвязи. В сочетании со сканерами и тестовыми мобильными телефонами она образует полную систему для измерения покрытия и качества обслуживания (QoS). Кроме простой записи и визуализации тестируемых параметров, она выполняет мгновенную обработку данных и рассчитывает статистические характеристики в реальном масштабе времени. В настоящее время поддерживаются следующие технологии: GSM/EDGE, WCDMA/HSPA, CDMA2000® 1xEV DO Rev. A, WLAN (IEEE 802.11b, g), WiMAX™ (IEEE 802.16e), DAB, DVB-T и DVB-H. Отвечающие требованиям стандарта радиочастотные измерения могут синхронизироваться по времени и по маршруту в очень широком диапазоне частот (от 9 кГц до 7 ГГц).
R&S®ROMES
Ключевые факты
Один программный пакет для всех технологий мобильной связи
Возможность выбора различных лицензий на ПО сокращает начальные расходы
Одна лицензия позволяет выполнять измерения с использованием до 16 мобильных телефонов; за счет этого эффективнее используются имеющиеся ресурсы и снижаются эксплуатационные расходы
Использование прецизионных и быстрых методов измерения с использованием специализированного измерительного оборудования (сканеры Rohde & Schwarz) позволяет получить достоверные результаты
Автоматическая обработка результатов по завершении измерений с помощью встроенной функции воспроизведения или с помощью анализатора сетевых проблем R&S®ROMES4 существенно сокращает эксплуатационные расходы
Автоматическая идентификация помех GSM: существенное снижение эксплуатационных расходов (до 80 % потенциальной экономии по сравнению со стандартным анализом)

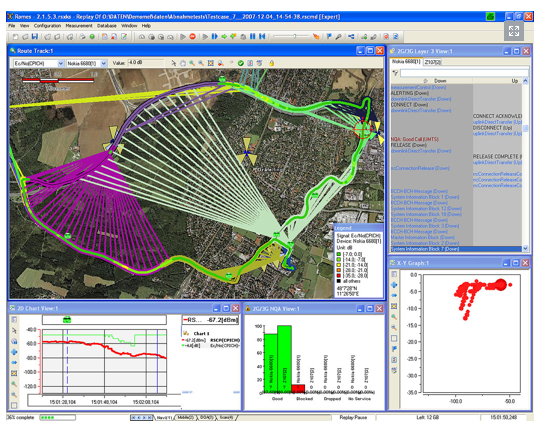

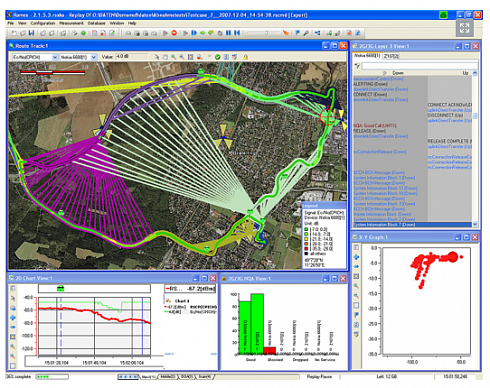

Системы измерения покрытия от Rohde&Schwarz могут применяться практически везде: планирование сети, установка и оптимизация, обслуживание и мониторинг сети и т.п. Захват измеряемых данных, генерация тестового вызова и анализ ре зультатов выполняются быстро и с высокой точностью. Программная платформа R&S®ROMES компании Rohde & Schwarz является ядром системы для измерения в ходе тестовых проездов. Программное обеспечение работает на портативном компьютере и допускает подключение через USB или FireWire таких устройств, как тестовые мобильные телефоны, тестовые приемники или приемники GPS. ПО R&S®ROMES не ограничивается только сбором данных: Оно может обрабатывать и объединять данные для повышения эффективности анализа.
Применение
Основные потребители
Сетевые операторы
Оптимизация/планирование сетей
Диагностика сетевых проблем
Сравнительный анализ
Обеспечение необходимого качества и покрытия сети
Органы надзора
Контроль качества, покрытия и использования указанных ресурсов
Мониторинг
Определение местоположения базовых станций
Поставщики услуг
Сравнение сканера с мобильным телефоном
Мобильный телефон
Сканер
Ограничение по частоте
-
++
Ограничение оп диапазону
o
++
Ограничение по оператору
-
++
Эксплуатационные расходы
-
++
QoS
++
o
Сквозные измерения
++
o
Зона покрытия
+
++
Точность
-
++
Скорость
-
++
Автоматический анализ и выявление проблемных зон с помощью R&S®ROMES NPA (анализатора сетевых проблем) Большой объем записанных данных исключает возможность индивидуального и ручного анализа. Поэтому данные анализируются с помощью ПО R&S®ROMES NPA, которое создает затем список всех обнаруженных проблемных зон. Кроме того, R&S®ROMES NPA указывает причину возникновения проблем.
Автоматически созданный отчет о результатах анализа голосовых соединений.
Простой в обращении интерфейс проводит пользователя через весь процесс, от считывания результатов измерений (полученных в ходе одного или нескольких тестовых проездов) и выбора критериев анализа до получения автоматически создаваемого списка проблемных зон. Этот список можно обрабатывать разными способами:
Щелчок правой кнопкой мыши на проблеме автоматически открывает R&S®ROMES4 и устанавливает точку воспроизведения файла с результатами измерений перед исследуемой проблемной зоной. Таким образом, при необходимости пользователь может выполнить детальный анализ
Автоматически создаваемый отчет в формате HTML четко представляет результаты; отчет можно настраивать по своему усмотрению (пока не реализовано)
(Автоматическая) обработка списка (в формате XML) в других программах после сохранения его в базе данных (пока не реализовано)Данные измерений анализируются в соответствии с указанными критериями, которые зависят от выбранных модулей. Базовый пакет R&S®ROMES NPA содержит следующие модули:
NQA (анализатор качества сети) для голосовых соединений, базовый модуль
DQA (анализатор качества данных) для соединений с пакетной передачей данных, базовый модуль
Сигналы общего назначения (для выбираемой пользователем компоновки сигналов)
Следующие подключаемые модули доступны в качестве опций:
NQA для голосовых соединений GSM/WCDMA, расширенная версия для детального анализа
HSPA для высокоскоростных каналов передачи данных
Планируется выпуск и других дополнительных модулей (например, для IP анализа). Кроме того, планируется выпуск подробно документированного комплекта для разработки ПО (SDK), который позволит создавать собственные подключаемые модули для любого типа анализа.R&S®ROMES NPA существенно экономит время и сокращает затраты за счет автоматизации анализа данных. Оптимизация результатов больше не требует длительной ручной проверки и анализа данных, которые, как может оказаться, даже не относятся к исследуемым проблемам.Благодаря хорошо продуманным алгоритмам, ПО R&S®ROMES NPA очень эффективно для обнаружения причин существующих проблем, позволяя в любое время выполнить более глубокий анализ данных. Большой объем результатов измерений может обрабатываться автоматически с минимальными затратами времени и на идентичной основе; отчеты – для предоставления руководству и общего документирования – генерируются без вмешательства пользователя.
Свойства
Интуитивный графический интерфейс пользователя
Простой в обращении интерфейс, адаптирующийся к уровню квалификации пользователя
Мгновенно готов к работе, благодаря концепции рабочего пространства и проектов
Автоматический анализ переключения между сотами и анализ соседних сетей
Автоматическое обнаружение отсутствующих соседних сот в ходе тестового проезда
Улучшение покрытия сети
Незаменим в ходе развертывания сети
Анализ помех с идентификацией их источников
Автоматическое измерение и идентификация источников помех, возникающих в исследуемой сети GSM
Обработка каналов BCCH и TCH позволяет выполнять полномасштабный анализ
Обнаружение помех в соседних и смежных каналах
Многочисленные прикладные тесты (скорость передачи данных / анализ качества данных)
Создание различных прикладных заданий
Вывод важнейших сетевых параметров в форме отчета или в виде основных показателей качества (KPI)
Полный обзор уровня 1 и уровня 3
Отображение активности мобильного телефона на уровне протокола 3
Быстрый анализ в случае обрыва соединения
Декодирование сообщений протокола позволяет глубже анализировать конфигурацию сети
Тестирование качества речи
Полное сквозное измерение воспринимаемого абонентом качества речи
Соответствие стандарту PESQ
Вывод значения MOS
Простой сравнительный анализ показателей
Конфигурация ведущий-ведомый обеспечивает максимальную гибкость и производительность, особенно при большом числе тестовых мобильных телефонов
Особый выигрыш для высокоскоростных каналов передачи данных
Параллельные измерения спектра
Широкополосные измерения спектра
Обнаружение широкополосных источников помех, помех от соседних сот или активности в восходящем канале
Обнаружение базовых станций 2G и 3G
Создание списка базовых станций во время тестового проезда
Возможность работы без установки соединения с базовой станцией
Возможность работы с одним сканером и приемником GPS
Для измерений в помещениях
Стационарные или подвижные измерения в помещениях без сигнала GPS
Общая обработка, подобная представлению "Трассировка маршрута"
Сервер лицензий для управления лицензиями
Управление временем использования лицензий, независимо от места их использования
Сокращение эксплуатационных расходов
Автоматический анализ и выявление проблемных зон с помощью R&S®ROMES NPA (анализатора сетевых проблем)
Анализ одного или нескольких тестовых проездов по разным критериям
Автоматическое выявление проблемных зон и причин их возникновения с помощью хорошо продуманных алгоритмов
Широкий выбор подключаемых модулей для тестирования качества речи, данных и HSPA
Комплект для разработки ПО (SDK) для создания специализированных подключаемых модулей
