Один анализатор для всех стандартов современной мобильной радиосвязи
Характеристики
Информация для заказа
Наименование
Описание
Тип устройства
Код заказа

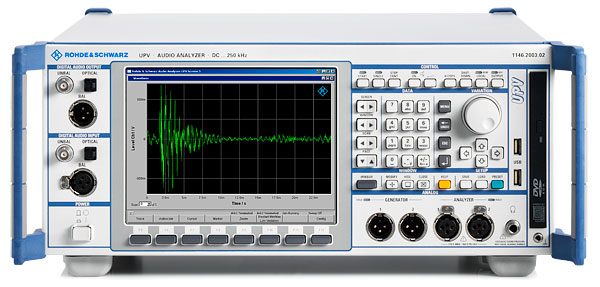

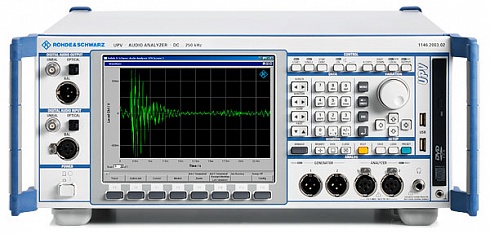

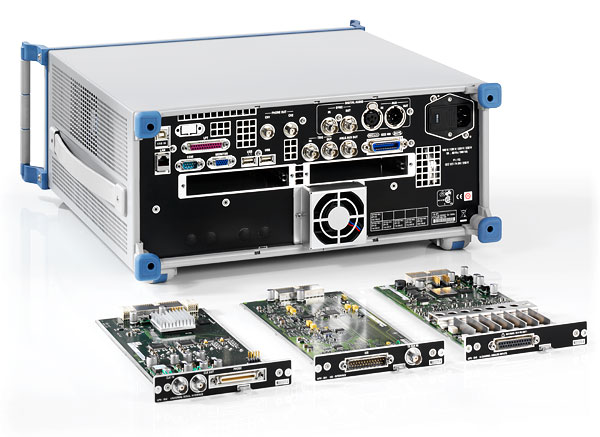

Аудиоанализатор
Базоваямодель
R&S®UPV
1146.2003.02
Аудиоанализатор, бездисплея
Базоваямодель
R&S®UPV66
1146.2003.66
Генератор с низкимиискажениями
Для всех применений, требующих особо чистые аналоговые сигналы или расширенный частотный диапазон до 185 кГц
R&S®UPV-В1
1146.5202.02
Цифровыеаудиовходы/выходы
Цифровые аудио-интерфейсы (симметричные, несимметричные, оптические) для стандартных частот дискретизации от 32 до192 кГц. Может быть дополнен следующими опциями: - цифровой аудиопротокол R&S®UPV-К21; - плата тестирования джиттера и интерфейса R&S®UPV-К22
R&S®UPV-В2
1146.4306.02
Второй аналоговый генератор
С помощью второго аналогового выходного усилителя другие синусоидальные сигналы могут быть выведены на оба канала
R&S®UPV-В3
1146.4806.02
Интерфейс I2S
Может быть установлен в дополнение к опциям R&S®UPV-В2, обеспечивая звуковой анализ на интегральных схемах I2S
R&S®UPV-В41
1146.5402.02
Универсальный последовательный интерфейс
Опция дополняет возможности аудиоанализатора цифровыми и аудиоинтерфейсами.
R&S®UPV-В42
1146.5802.02
Восьми-канальный аналоговый вход
Позволяет производить быстрый мультиканальный анализ.
R&S®UPV-В48
1402.2200.02
Модификация на 150 Ом
Изменение полного сопротивления источника аналогового генератора от 200 до 150 Ом
R&S®UPV-U1
1146.1507.02
Дополнительный телефонный выход BNC
Телефонный выход BNC на задней панели – параллельно выходу головных телефонов
R&S®UPV-U2
1402.1704.02
Универсальный контроллер последовательности операций
Позволят создавать и выполнять измерительные последовательности
R&S®UPV-К1
1401.7009.02
Плата цифрового аудиопротокола
Анализ и генерирование дополнительных цифровых данных (состояние канала, пользователь, достоверность, четность)
R&S®UPV-К21
1401.7809.02
Плата тестирования джиттер-анализа и интерфейса
Анализ физических параметров цифрового аудио-интерфейса
R&S®UPV-К22
1401.7909.02
Дистанционное управление
Дистанционное управление через LAN и RS-232-C или интерфейс шины IEC/IEEE согласно IEC 625/IEEE 488
R&S®UPV-К4
1401.9001.02
Анализ PDM битовых потоков
Включает измерение цифровыхаудиосигналов передаваемых в линию при помощи плотносто-импульсной модуляции
R&S®UPV-К421
1402.1104.02
Расширенные функции анализа
Дополнительные измерительные функции: Октавный анализ 1/n
R&S®UPV-К6
1401.9201.02
ПО для тестирования слуховых аппаратов
Позволяет производить соответствующие тесты в соответствии со стандартами.
R&S®UPV-К7
1401.9301.02
ПО для тестирования мобильных телефонов
Позволяет производить тесты качества передаваемого и принимаемого акустического сигнала.
R&S®UPV-К9
1402.0008.02
Комплект переходников XLR/BNC
Комплект переходников XLR/BNC (2 штыря, 2 гнезда)
R&S®UP-Z1MF
1411.3306.02
Аудио переключатель
Для многоканального подключения (вход/выход)
R&S®UPZ
1120.8004.12 (вход) 1120.8004.13 (выход)
Приспособление для монтажа в стойку 19”
Приспособление для монтажа в стойку 19”
R&S®ZZA-411
1096/3283/00
Краткое описание

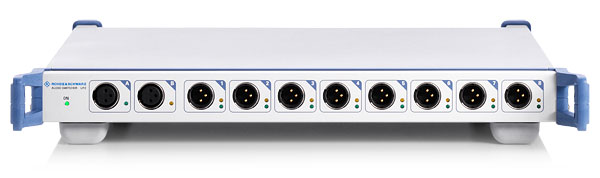

Аудиокоммутатор R&S®UPZ, представляющий из себя дополнительный программно-аппаратный блок для аудиоанализатора R&S®UPV, может использоваться в ситуациях, когда необходимо выполнять переключение между входными или выходными сигналами по нескольким каналам или испытуемым устройствам. Пользователи могут напрямую управлять коммутатором с помощью графического интерфейса, предоставляемого аудиоанализатором. Управление также может осуществляться с любого ПК.
Обзор
Короткое описание

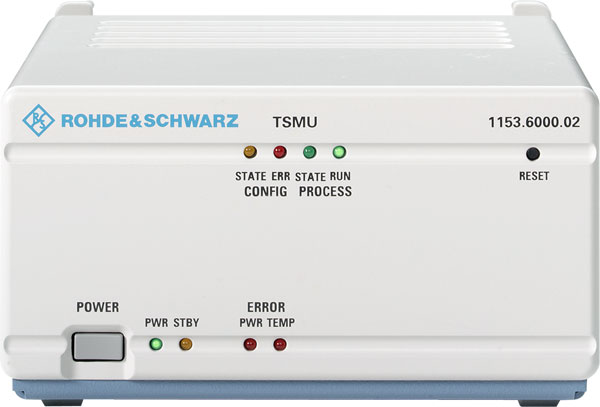

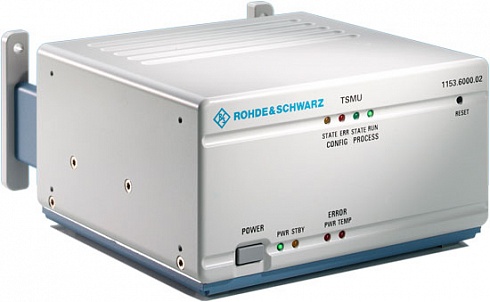

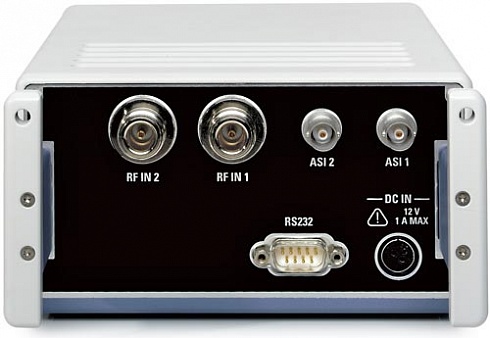

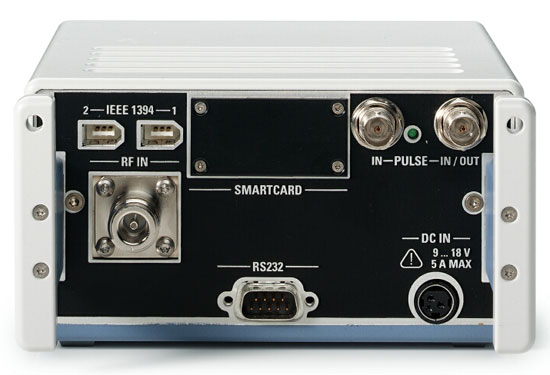

В сетях мобильной радиосвязи нужно иметь точную информацию о качестве приема в любом месте и в любое время. Анализатор радиосетей R&S®TSMU от Rohde&Schwarz представляет собой небольшой прибор, обладающий отличными характеристиками независимо от того, с каким стандартом связи он работает. Он удовлетворяет требованиям сетевых операторов, органов надзора, железнодорожных компаний и поставщиков инфраструктуры. Измеряемые данные регистрируются и обрабатываются программным обеспечением R&S®ROMES от компании Rohde&Schwarz.
R&S®TSMU
Ключевые факты
Диапазон частот: от 80 МГц до 3 ГГц
Полоса: 4 МГц
Разрешающая способность по частоте: 10 кГц
Интерфейс FireWire IEEE 1394
Прецизионная синхронизация GPS PPS
Широкий диапазон питающих напряжений: от 9 В до 18 В постоянного тока
Удобное, портативное и компактное решение: ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг
R&S®UPZ код заказа 1120.8004.12 (вход) / 1120.8004.13 (выход)
Аудиокоммутатор Многоканальный переключатель входов и выходов аудиоканалов
Особенности
Общие характеристики
Диапазон частот: от 80 МГц до 3 ГГц
Полоса: 4 МГц
Разрешающая способность по частоте: 10 кГц
Интерфейс FireWire IEEE 1394
Прецизионная синхронизация GPS PPS
Малая потребляемая мощность: 8 Вт (ном.)
Широкий диапазон питающих напряжений: от 9 до 18 В постоянного тока
Удобное, портативное и компактное решение: ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг
PN сканер WCDMA/CDMA2000®
Все диапазоны WCDMA (с I по IX)/все частоты CDMA
Демодуляция BCH и декодирование всех SIB (WCDMA)
2500 динамических каналов приема
Чувствительность до –122 дБмВт
Динамический диапазон до 29 дБ
Сканер сети GSM
Все диапазоны GSM
Чувствительность до –112 дБмВт
Анализ помех (C/Ш, тип, источник, местоположение)
Декодирование уровня 3 “Типы системной информации от 1 до 4” (например, ARFCN, NCC, BCC, CI, LAC, MNC, MCC)
Измерение мощности немодулированного сигнала
Диапазон частот от 80 МГц до 3 ГГц
Запуск по времени или дистанционно (скорость выборки: 1,6 мс в режиме запуска по времени, 2 мс в режиме дистанционного запуска для одной частоты)
Измерение в соответствии с критерием Ли
Многостандартность и многодиапазонность
Мощность в канале (средняя, пиковая, среднеквадратическая)
Работа со всеми диапазонами GSM, WCDMA, CDMA, TETRA, WiMAX, а также с радиовещательными и ТВ диапазонами
Преимущества
Простые, быстрые и точные измерения покрытия и оптимизация сети
Превосходные характеристики (для сравнения: мобильный телефон WCDMA: примерно 1000 мс/измерение)
WCDMA: до 3 мс/измерение (PN сканирование)
CDMA: до 100 мс/измерение (PN сканирование)
GSM: до 12,5 мс/канал (демодуляция системных типов)
CW: до 1,6 мс/измерение (20 каналов параллельно)
Одна аппаратная платформа для разных технологий (GSM, CDMA2000®, WCDMA, измерение мощности немодулированного сигнала 80 МГц – 3 ГГц), диапазон частот: от 80 МГц до 3 ГГц
Простые средства сопоставительного анализа без идентификации SIM-карты, например, для четырех и более сетевых операторов в ходе одного проезда
Возможно одновременное PN сканирование до двенадцати несущих
Индикация помех и паразитных пилот-сигналов
Диагностика проблем и обслуживание базовых станций
Поиск места установки новых базовых станций (необходим тестовый передатчик)
Идеально подходит для измерений при движении на высокой скорости, например, на железных дорогах
Одновременное измерение всех 19 каналов GSM-R на скорости 180 км/ч с шагом 10 см
Встроенная система дистанционного запуска (по мощности немодулированного сигнала) обеспечивает единообразные измерения покрытия
Отслеживание РЧ сигнала в ведомом режиме во время измерения мощности немодулированного сигнала
Измерение внутри помещений: решение в виде рюкзака

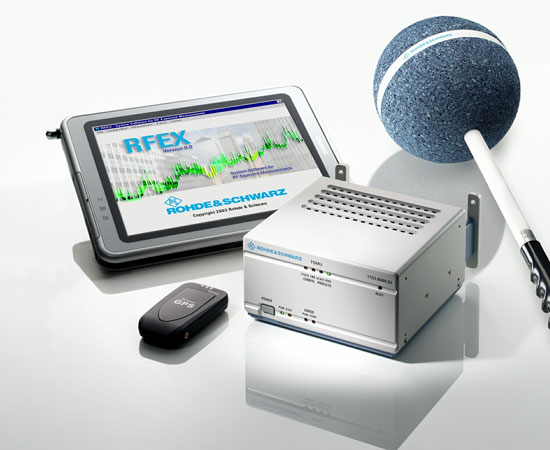

Измерение электромагнитных полей с помощью R&S®TSMU-H
Примеры конфигурации
Базовая конфигурация
Приемник Rohde&Schwarz (например, R&S®TSMU)
Промышленный компьютер
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Конфигурация для работы в помещениях
Приемник R&S®TSMx / R&S®TSM-DVB
Аккумуляторная батарея и зарядное устройство
2 мобильных телефона
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Рюкзак
Переносная конфигурация
Приемник R&S®TSMx
До 4 мобильных телефонов
GPS
Ноутбук
Программное обеспечение R&S®ROMES
Прочный чемодан
Автомобильная конфигурация
Приемник Rohde&Schwarz
Система бесперебойного питания с отдельным аккумулятором
До 16 мобильных телефонов
GPS
Программное обеспечение R&S®ROMES
19-дюймовая стойка
Свойства
Широкий диапазон применений для всех типов аудиоизмерений Системы объемного звучания для домашнего использования, многоканальные микшерные пульты в студиях звукозаписи, многоканальные усилители и одновременная подстройка нескольких тестируемых устройств на производстве – это лишь некоторые примеры применений аудиокоммутатора R&S®UPZ. Поскольку коммутатор представляет из себя дополнительный блок аудиоанализатора R&S®UPV, то им можно напрямую управлять с помощью графического пользовательского интерфейса анализатора R&S®UPZ. Дистанционное управление, например, в условиях производства, также может осуществляться посредством аудиоанализатора R&S®UPV. У пользователей также есть возможность управления аудиокоммутатором R&S®UPZ непосредственно из ПК через интерфейс RS-232-C.

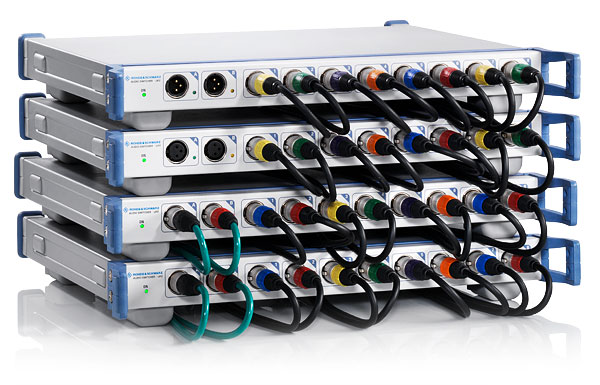

Модели с входами/выходами В аудиокоммутаторе R&S®UPZ, как и в аудиоанализаторе R&S®UPV, имеются XLR-разъемы. Поскольку между штыревым и гнездовым разъемами в системе XLR существует определенное различие, коммутатор R&S®UPZ изготавливается в виде модели с входами или выходами. Обе модели оснащены двумя каналами коммутации, что обеспечивает одновременную работу с двумя генераторами или измерительными каналами анализатора R&S®UPV. Существует возможность формирования каскада из 16 коммутаторов с входами и 16 коммутаторов с выходами, обеспечивающая переключение до 128 входных и выходных каналов.
Варианты применения для тестирования многоканальных усилителей Стандартным применением аудиокоммутатора является спаренное или отдельное переключение испытуемых устройств или измерительных каналов. В каждом случае к назначенному каналу подсоединяется один сигнальный тракт. Особенностью устройства является возможность измерения перекрестных помех отдельных каналов для многоканальных усилителей, где требуется сугубо критическое измерение. Затем сигнал, объединенный в отдельный канал, измеряется при одновременной подаче сигнала воздействия на все остальные каналы усилителя. В этом варианте применения модели коммутатора с выходами пользователи могут переключить сигнальный тракт B на все каналы параллельно, в то время как сигнальный тракт A можно переключить на любой из выбираемых каналов.
