Специализированное решение для измерения покрытия с открытым пользовательским интерфейсом
Характеристики
Модели
R&S®TSML-W – PN сканер WCDMA (№ по каталогу 1153.6000.11)
Все диапазоны WCDMA (I-IX)
Параллельные измерения по шести РЧ каналам (несущим)
Демодуляция BCCH и декодирование всех SIB (1-18)
512 динамических каналов приема
Высокая скорость: 100 мс на измерение
Чувствительность до -114 дБмВт
Динамический диапазон до 29 дБ
R&S®TSML-C – PN сканер CDMA (№ по каталогу 1153.6000.12)
Все частоты CDMA SR1 (например, 450/850/900 МГц, 2 ГГц, JTACS, Корея)
Параллельные измерения по шести РЧ каналам (несущим)
512 динамических каналов приема
Высокая скорость: 200 мс на измерение
Чувствительность до -119 дБмВт
Динамический диапазон до 30 дБ
R&S®TSML-G – сканер сетей GSM (№ по каталогу 1153.3786.13)
Все диапазоны GSM (GSM 450/850/900/1800/1900, GSM-E, GSM-R)
Чувствительность до –112 дБмВт
Анализ помех (С/Ш, тип, источник, местоположение)
Высокая скорость: 25 мс на канал
Декодирование уровня 3 “Типы системной информации от 1 до 3” (например, ARFCN, NCC, BCC, CI, LAC, MNC, MCC)
R&S®TSML-CW – измеритель РЧ мощности (№ по каталогу 1153.6700.15)
Широкий диапазон частот от 80 МГц до 6 ГГц
Многостандартность и многодиапазонность
Произвольно выбираемая полоса в диапазоне от 12,5 кГц до 4 МГц
Высокая скорость измерений: до 1,6 мс
Измерения, запускаемые по времени и дистанционно
Генерация данных согласно критерию Ли с внешним дистанционным запуском
Отлично работает во всех радиовещательных диапазонах, ТВ диапазонах и диапазонах TETRA, GSM, UMTS, CDMA, WiMAX
Обзор
Короткое описание
Семейство анализаторов радиосетей R&S®TSML от Rohde&Schwarz идеально подходит для выполнения быстрых, эффективных, точных и экономичных измерений с целью оптимизации сети мобильной радиосвязи. Семейство анализаторов радиосетей R&S®TSML позволяет выбрать прибор, максимально удовлетворяющий вашим требованиям. Семейство включает четыре типа анализаторов, каждый из которых предназначен для решения своих специфических задач. Измеряемые данные можно регистрировать и обрабатывать программным обеспечением R&S®ROMES от компании Rohde&Schwarz. Кроме того, благодаря открытому пользовательскому интерфейсу можно использовать собственное программное обеспечение.
R&S®TSML
Ключевые факты
Диапазон частот: от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW
Полоса: 4 МГц
Разрешающая способность по частоте: 10 кГц
Интерфейс FireWire IEEE 1394
Прецизионная синхронизация GPS PPS
Малая потребляемая мощность: 8 Вт (ном.)
Широкий диапазон питающих напряжений от 9 В до 18 В пост. тока
Широкополосные приемники (от 80 МГц до 3 ГГц, 6 ГГц для TSML-CW)
Все диапазоны GSM, WCDMA, CDMA2000®1X и CW перекрываются четырьмя моделями
Экономически выгодное решение для измерений в сетях одного стандарта
Простое сопряжение со специальным программным обеспечением за счет открытого интерфейса
Снижение стоимости и времени измерений за счет параллельной работы двух или трех блоков R&S®TSML в ходе анализа переключения между сотами (например, WCDMA и GSM)
Небольшой размер и вес, аналогично R&S®TSMU
Решение “под ключ” с ПО R&S®ROMES
Гибкое расширение системы за счет подключения других регистрирующих устройств, например, тестовых мобильных телефонов, GPS и других приемников
Возможна конфигурация в виде рюкзака, чемодана или автомобильной 19-дюймовой стойки
Измерение покрытия WiMAX с помощью TSML-CW
Применение

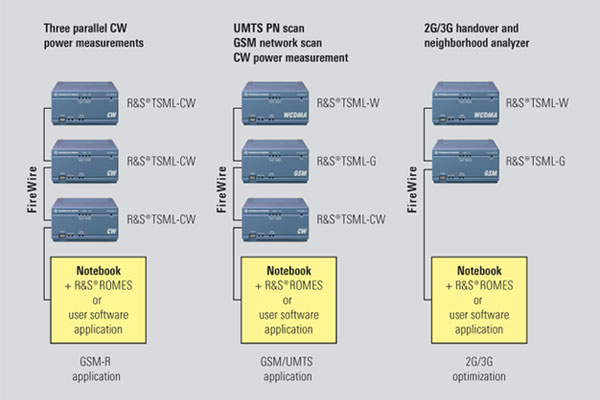

За счет высокой производительности анализатора радиосетей R&S®TSML возможно параллельнное выполнение нескольких задач ПО R&S®ROMES. Все анализаторы R&S®TSML соединяются с ноутбуком через интерфейс FireWire (см. рис.). Управление такой системой возможно благодаря модульной архитектуре ПО R&S®ROMES. Комбинация из нескольких анализаторов R&S®TSML позволяет эффективно решать такие актуальные задачи, как анализ быстрого переключения между сотами или анализ соседних сетей.
В зависимости от задачи возможны следующие комбинации:
