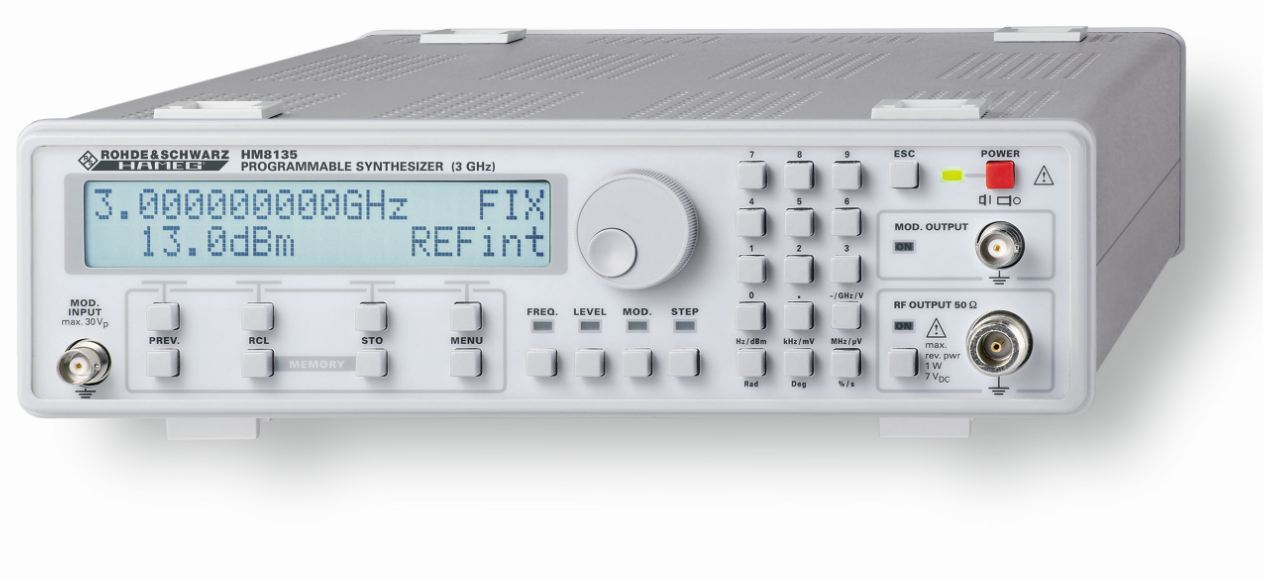

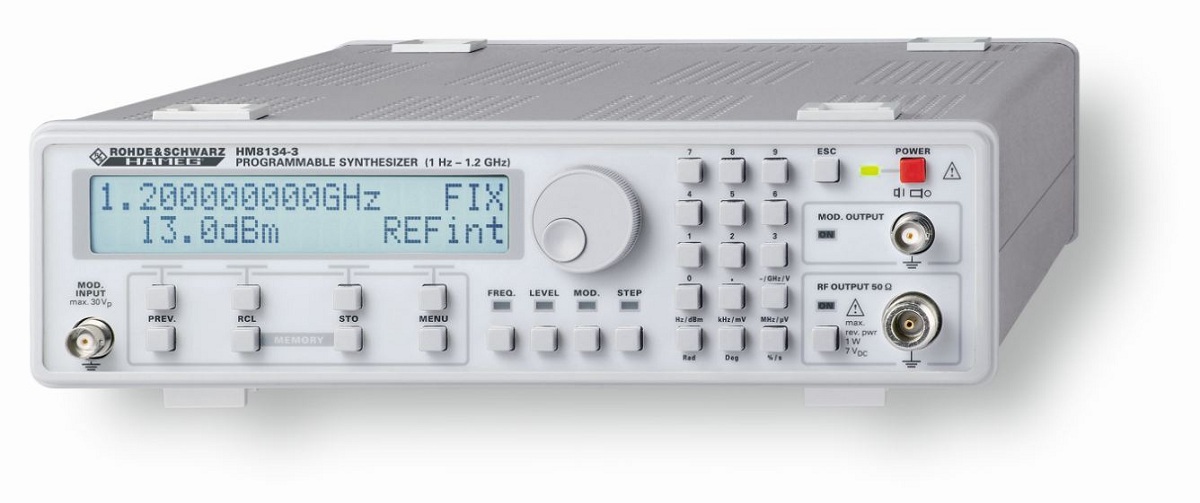

Частота |
Диапазон частот: | 1 Гц…3 ГГц (модель HM8135) 1 Гц…1,2 ГГц (модель HM8134-3) |
Разрешение: | 1 Гц |
Время установки: | <10 мс |
Источник опорной частоты 10 МГц |
Стандартный: термокомпенсированный кварцевый генератор (TCXO) |
Температурная нестабильность (0…50°C): | ≤±0,5 х 10-6 |
Старение: | ≤±1 х 10-6 |
Опция: OCXO (HO85) |
Температурная нестабильность (0…50°C): | ≤±1x 10-8 |
Старение: | ≤±1x 10-9/день |
Выход сигнала опорной частоты: | (на задней панели) |
Уровень: | ТТЛ |
Вход внеш. сигнала опорн. частоты: | (на задней панели) |
Уровень: | >0 дБмВт |
Частота: | 10 МГц ± 20 х 10-6 |
| |
Спектральная чистота (без модуляции) |
Гармонические составляющие: | ≤-35 дБн |
Негармонические составляющие: | ≤-50 дБн (отстройка от несущей >15 кГц) |
Субгармонические составляющие: | ≤-50 дБн |
Фазовый шум: | (отстройка от несущей 20 кГц) |
f <16 МГц: | ≤-120 дБн/Гц |
16 МГц ≤f <250 МГц: | ≤-95 дБн/Гц |
250 МГц ≤f <500 МГц: | ≤-105 дБн/Гц |
500 МГц ≤f <1000 МГц: | ≤-100 дБн/Гц |
1 ГГц ≤f <2 ГГц: | ≤-95 дБн/Гц |
2 ГГц ≤f <3 ГГц: | ≤-90 дБн/Гц |
Остаточная ЧМ: | тип. <4 Гц; ≤6,5 Гц (в полосе 0,3…3 кГц) |
Остаточная AM: | тип. <0,06% (в полосе 0,03…20 кГц) |
| |
Выходной уровень |
Диапазон: | -135…+13 дБмВт (модель HM8135) -127…+13 дБмВт (модель HM8134-3) |
Разрешение: | 0,1 дБ |
Отображаемое смещение для внешнего ослабления: | 0,0…30,0 дБ с шагом 0,1 |
Погрешность воспроизведения f <1,5 ГГц; уровень >-120 дБмВт |
для уровня >-57 дБмВт: | ≤ ±0,5 дБ |
для уровня <-57 дБмВт: | ≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10) |
Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт |
для уровня >-57 дБмВт: | ≤ ±0,7 дБ |
для уровня <-57 дБмВт: | ≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10) |
Импеданс: | 50 Ом |
| |
Источники модуляции |
Внутренний: | синусоидальный сигнал 10 Гц…200 кГц (модель HM8135) синусоидальный сигнал 10 Гц…150 кГц (модель HM8134-3) |
| прямоугольный 10 Гц…20 кГц, треугольный, пилообразный |
Разрешение: | 10 Гц |
Внешний: | (вход на передней панели) |
Импеданс: | 10 кОм II 50 пФ |
Входной уровень: | 2 Вразмах на всю шкалу |
Связь входа: | по переменному или постоянному току |
Выход: | (на передней панели) |
Уровень: | 2 Вразмах |
Импеданс: | 1 кОм |
| |
Амплитудная модуляция (уровень ≤+7 дБмВт) |
Источник: | внутренний или внешний |
Коэффициент модуляции: | 0…100% |
Разрешение: | 0,1% |
Погрешность: | ±4% от показания ± 0,5% |
| (коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц) |
Внешняя АЧХ (до -1 дБ): | 10 Гц…100 кГц для перем. тока (модель HM8135) 10 Гц…50 кГц для перем. тока (модель HM8134-3) |
Искажения: | <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц) <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц) |
| |
Частотная модуляция |
Источник: | внутренний или внешний |
Девиация: | ±200 Гц…400 кГц (зависит от частотн. диапазона) |
Разрешение: | 100 Гц |
Погрешность: | ±3% + остаточн. ЧМ (fмод ≤ 5 кГц) ±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц) |
Внешняя АЧХ (до -1 дБ): | |
Связь по пост. току: | 0…100 кГц |
Связь по перем. току: | 100 Гц…100 кГц |
Искажения: | <1% для девиации ≥50 кГц при 1 кГц <3% для девиации ≥10 кГц при 1 кГц |
Фазовая модуляция |
Источник: | внутренний или внешний |
Девиация: |
<16 МГц: | 0…3,14 рад |
>16 МГц: | 0…10 рад |
Разрешение: | 0,01 рад |
Погрешность: | ±5% до 1 кГц + остаточная ФМ |
Внешняя АЧХ (до -1 дБ): | |
Связь по пост. току: | 0…100 кГц |
Связь по перем. току: | 100 Гц…100 кГц (модель HM8135) 10 Гц…100 кГц (модель HM8134-3) |
Искажения: | <3% для fмод = 1 кГц и девиации = 10 рад |
| |
Частотная манипуляция (ЧМн) |
Диапазон (F0…F1): | 16 МГц…3 ГГц (модель HM8135) 16 МГц…1,2 ГГц (модель HM8134-3) |
Режим: | 2 уровня ЧМн |
Источник данных: | внешний |
Макс. скорость передачи: | 10 кбит/с |
Сдвиг (F1…F0): | 0…10 МГц |
Разрешение: | 100 Гц |
Фазовая манипуляция (ФМн) |
Режим: | 2 уровня ФМн |
Источник данных: | внешний |
Макс. скорость передачи: | 10 кбит/с |
Сдвиг (Ph1…Ph0): |
<16 МГц: | 0…±3,14 рад |
>16 МГц: | 0…±10 рад |
Разрешение: | 0,01 рад |
Импульсная модуляция |
Источник: | внешний (на задней панели) |
Динамический диапазон: | |
f < 2 ГГц: | >80 дБ |
f > 2 ГГц: | >55 дБ |
Время нарастания/спада: | <50 нс (тип. <10 нс) |
Задержка: | <100 нс |
Макс. частота | 2,5 МГц (тип. 5 МГц) |
Входной уровень: | ТТЛ |
Режим качания частоты (развертки по частоте) |
Диапазон: | 1…3000 МГц (модель HM8135) 1…1200 МГц (модель HM8134-3) |
Глубина: | 500 Гц…2999 МГц |
Время развертки: | 20 мс…5 с |
Запуск: | внутренний |
Защитные функции |
Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс. |
Прочие характеристики |
Интерфейс: | USB/RS-232, IEEE-488 (опция HO880) |
Областей памяти для настроек: | 10 |
Степень защиты: | Класс безопасности I (EN61010-1) |
Питание: | 115…230 В ±10%, 50/60 Гц, CAT II |
Потребляемая мощность: | приблиз. 40 ВА |
Диапазон рабочих температур: | +5…+40°C |
Диапазон температур хранения: | -20…+70°C |
Отн. влажность: | 5…80% (без конденсации) |
Габариты (Ш x В x Г): | 285 x 75 x 365 мм |
Масса: | 5 кг |
