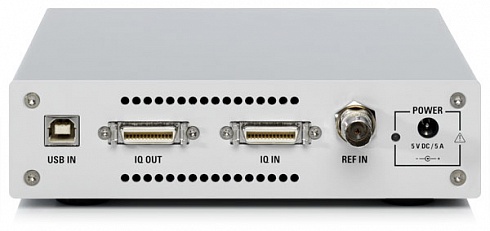

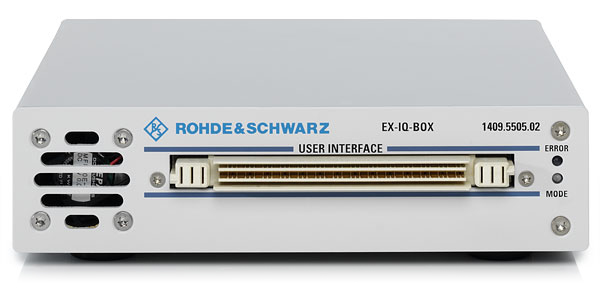

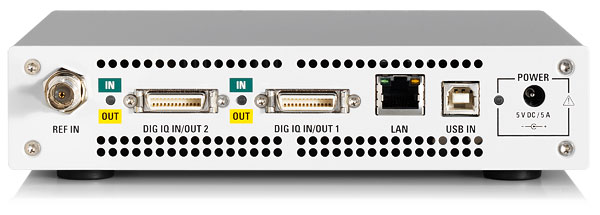

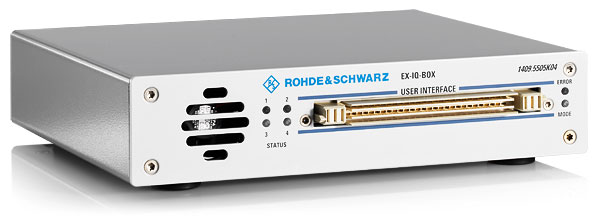

Модуль цифрового сигнального интерфейса R&S®EX-IQ
Информация для заказа |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Обзор |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности |
Компактные и модульные
Универсальные модули для широкой сферы применения Слоты для установки модулей, расположенные на задней, а также передней (только для OSP120) панели R&S®OSP, позволяют настраивать прибор в соответствии с решаемой задачей с помощью различных модулей коммутации ВЧ-сигналов и модулей ввода/вывода. Модули коммутации различаются типом коаксиальных разъемов, количеством встроенных реле и их выходов, типом исполнения реле (механические или полупроводниковые), диапазоном частот и допустимых мощностей, наличием или отсутствием согласующей нагрузки на неиспользованных контактах и другими параметрами. Простая интеграция системы через интерфейс Ethernet Интерфейс Ethernet блоков R&S®OSP120 и R&S®OSP130 позволяет быстро подключать его к измерительным приборам, ноутбукам или управляющим компьютерам систем тестирования, а также встраивать его в локальные сети на базе Ethernet. Дистанционное управление по локальной сети Блоками R&S®OSP120 и R&S®OSP130 можно управлять дистанционно с помощью прилагаемого программного обеспечения или прямо из прикладных программ. Дружественная программа управления
Каскадирование для выполнения сложных коммутации Для выполнения сложных коммутаций или для последующего расширения к базовому блоку можно подключить несколько блоков расширения. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применение |

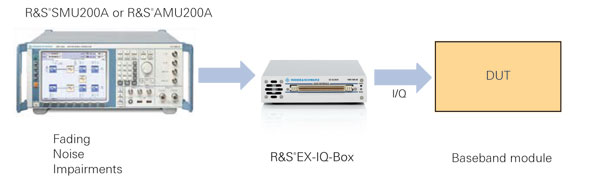

Генерация стандартных цифровых модулированных сигналов (с использованием генератора сигналов компании Rohde & Schwarz) Генератор сигналов R&S®SMU200A, R&S®SMJ100A или R&S®AMU200A вместе с модудем R&S®EX-IQ-Box формируют цифровые модулированные сигналы большинства известных стандартов мобильной радиосвязи и беспроводных стандартов, например, EUTRA/LTE, 3GPP, HSPA, GSM/EDGE, WiMAX IEEE 802.16 и WLAN IEEE 802.11n. Все функции генерации сигналов, имеющиеся у прибора, также доступны для генерации цифровых модулированных сигналов и дополнительно все функции обработки сигнала для получения таких эффектов, как затухание, наложение аддитивного белого гауссова шума и внесение предыскажений I/Q сигналов. Это позволяет с высокой степенью точности и повторяемости проводить измерения коэффициентов битовых и блоковых ошибок в микросхемах приемников модулированных сигналов.

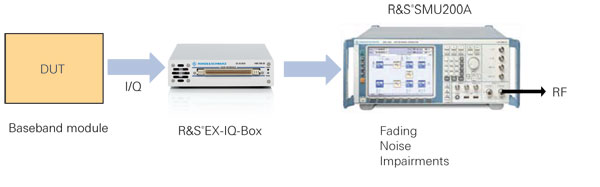

Простое и гибкое преобразование цифровых модулирующих сигналов в аналоговые сигналы промежуточной частоты или радиочастотные сигналы (с использованием R&S®SMU200A) При использовании в качестве приемника модуля R&S®EX-IQ-Box вместе с R&S®SMU200A, имеющим входы модулирующих сигналов, модулирующие сигналы с тестируемого устройства могут быть преобразованы с повышением частоты в радиочастотные сигналы. Для данного приложения также доступны возможности введения эффектов обработки сигналов R&S®SMU200A. Таким образом, генератор может имитировать работу высокочастотного блока передатчика, позволяя проводить испытания модуля модулирующих сигналов независимо от высокочастотного блока.

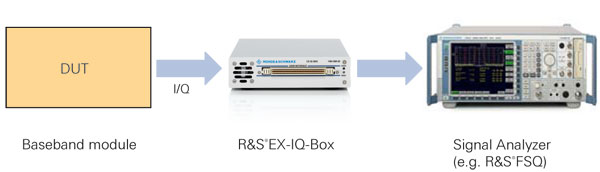

Анализ цифровых модулирующих сигналов всех основных современных стандартов (с использованием R&S®FSQ, R&S®FSG или R&S®FMU) Для анализа цифровых модулирующих сигналов блок R&S®EX-IQ-Box работает в режиме приемника совместно с анализатором сигналов R&S®FSQ или R&S®FMU. Для выполнения измерений параметров микросхем модулирующих сигналов в передатчиках доступен широкий набор функций анализатора, включая анализ модуляции и кодовой последовательности. Более того, I/Q-сигналы могут сохраняться для выполнения последующей обработки, например, для анализа коэффициента битовых ошибок.

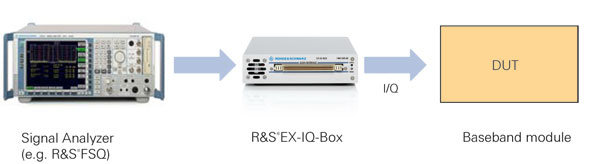

Преобразование в режиме реального времени высокочастотных сигналов или аналоговых модулирующих сигналов в цифровые форматы (с использованием R&S®FSQ, R&S®FSG или R&S®FMU) Анализатор сигналов R&S®FSQ или R&S®FSG совместно с модулем R&S®EX-IQ-Box могут использоваться как аналогово-цифровой преобразователь РЧ в режиме раеального времени для замены еще не выполненных ВЧ-секций или просто для записи радиосигналов в течение длительного периода времени.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примеры конфигураций |
| Опция цифрового I/Q-входа | Опция цифрового I/Q-выхода | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Генерация сигнала | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®AMU200A Генератор модулирующих сигналов и имитатор затуханий | R&S®AMU-B17 (2) входы аналогового/цифрового модулирующих сигналов | R&S®AMU-B18 (3) выход цифровых модулирующих сигналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®SMU200A векторный генератор сигналов | R&S®SMU-B17 входы аналогового/цифрового модулирующих сигналов | R&S®SMU-B18 выход цифровых модулирующих сигналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®SMJ100A векторный генератор сигналов | – | R&S®SMJ-B18 выход цифровых модулирующих сигналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Анализ сигнала | | | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®FSQ Анализатор сигнала | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®FSG Анализатор сигнала | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R&S®FMU36 Анализатор модулирующих сигналов | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов | R&S®FSQ-B17 Интерфейс цифровых модулирующих сигналов |
(2) К двухканальным приборам, оснащенными вторым дополнительным входом для подачи цифровых модулирующих сигналов, может быть подключен второй блок R&S®EX-IQ-Box.
(3) К двухканальным приборам, оснащенными вторым дополнительным выходом для передачи цифрового I/Q сигнала, может быть подключен второй блок R&S®EX-IQ-Box.
- Двунаправленный цифровой I/Q-интерфейс для генераторов сигналов, анализаторов и коммуникационных тестеров компании Rohde & Schwarz
- Стандартные цифровые модулирующие сигналы
- Генерация сигналов всех основных современных стандартов, например, EUTRA/LTE, 3GPP FDD, HSPA, WiMAX™, GSM/EDGE и т.д. (с использованием R&S®SMU200A, R&S®SMJ100A, R&S®AMU200A или R&S®AFQ100A)
- Универсальные функции обработки сигналов, включая формирование аддитивного белого гауссова шума и предыскажений I/Q сигналов (с использованием R&S®SMU200A, R&S®SMJ100A, R&S®AMU200A или R&S®AFQ100A)
- Имитация затуханий (с использованием R&S®SMU200A, R&S®AMU200A)
- Простое и гибкое преобразование цифровых модулирующих сигналов в аналоговые сигналы промежуточной частоты или радиочастотные сигналы (с использованием R&S®SMU200A или R&S®AMU200A)
- Векторный анализ цифровых модулирующих сигналов всех основных современных стандартов, например, EUTRA/LTE, 3GPP FDD, HSPA, WiMAX™, GSM/EDGE и т.д. (с использованием R&S®FSQ, R&S®FSG или R&S®FMU)
- Современное решение для проведения широкополосных радикоммуникационных тестов с использованием цифрового интерфейса модулирующих сигналов компонентов (с использованием R&S®CMW500)
- Гибкие форматы данных
- Максимальная скорость передачи данных 100 МГц, переменная передискретизация в соответствии с оборудованием компании Rohde & Schwarz
- Изменяемая длина слова от 4 до 18 бит для синфазного (I) и квадратурного (Q) сигналов (EX-IQ-BOX 1409.5505K04)
- Параллельные и последовательные форматы передачи данных
- Скорости передачи данных для форматов SDR и DDR
- Форматы без чередования и форматы с чередованием I/Q и Q/I
- Выбираемый порядок следования бит и выравнивание по границе слова
- Представление в двоичном дополнении и с двоичным сдвигом
- Инвертирование I и Q данных
- Положительная и отрицательная логика
- Гибкая схема формирования тактовой частоты
- Максимальная частота до 100 МГц для параллельных форматов передачи и до 400 МГц для последовательных форматов
- Внутренний и внешний источник опорной частоты
- Выбираемая фаза тактового сигнала (с шагом 90°) и сдвиг (±5 нс)
- Изменяемый сигнальный интерфейс
- Стандарты логики LVTTL (низкоуровневый ТТЛ), CMOS (КМОП) и LVDS (низкоуровневый дифференциальный сигнал)
- В комплекте две платы согласования (несимметричный, дифференциальный разъем) для подключения тестируемого устройства
- Простота конфигурации интерфейса с использованием прилагаемого программного обеспечения R&S®DiglConf (только для EX-IQ-BOX 1409.5505K04)
- Концепция с расчетом на будущее допускает модернизацию для работы как со стандартными, так и с пользовательскими интерфейсными протоколами посредством дополнительных плат согласования
