Измерение напряжения, уровня и мощности; индикация трендов
Характеристики
Информация для заказа
Наименование
Тип устройства
Код заказа
Измеритель отраженной мощности
R&S®NRT
1080.9506.02
Датчики мощности R&S®NRT (включая программное обеспечение R&S®NRT)
120 (300) Вт, от 25 МГц до 1 ГГц
R&S®NRT-Z14
1120.5505.02
30 (75) Вт, от 0.4 до 4 ГГц
R&S®NRT-Z43
1081.2905.02
120 (300) Вт, от 0.2 до 4 ГГц
R&S®NRT-Z44
1081.1309.02
Датчики мощности R&S®NAP
1100 ВТ,25 до 1000 МГц
R&S®NAP-Z6
0392.7316.56
200 ВТ, 0.4 до 80 МГц
R&S®NAP-Z7
0350.8214.02
2000 ВТ, 0.2 до 80 МГц
R&S®NAP-Z8
0350.4619.02
Опции
Интерфейс для датчиков мощности R&S®NAP-Z
R&S®NRT-B1
1081.0902.02
Для входа на задней панели для датчиков мощности R&S®NRT-Z
R&S®NRT-B2
1081.0702.02
Автономное питание со встроенным зарядным устройством и NiMH-аккумулятором
R&S®NRT-B3
1081.0502.02
Рекомендуемые дополнения
NiMH-аккумулятор
R&S®NRT-Z1
1081.1209.02
Удлинительный кабель
для датчиков R&S®NRT-Z, 10 м
R&S®NRT-Z2
1081.2505.10
для датчиков R&S®NRT-Z, 30 м
R&S®NRT-Z2
1081.2505.30
для датчиков R&S®NAP-Z, 25 м
R&S®NAP-Z2
0392.5813.02
Адаптер интерфейса RS-232-C для датчиков мощности R&S®NRT-Z вместе источником питания
R&S®NRT-Z3
1081.2705.02
Адаптер интерфейса платы ПК для датчиков мощности R&S®NRT-Z
R&S®NRT-Z4
1120.5005.02
Адаптер интерфейса USB для датчиков мощности NRT-Z
R&S®NRT-Z5
1400.6909.02
Обзор
Короткое описание

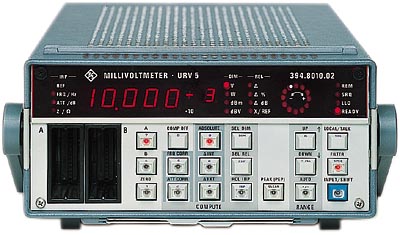

Милливольтметр URV5 представляет собой широкополосный измеритель напряжения и мощности, обладающий высокой точностью и чувствительностью. Он может использоваться как для работы в ручном режиме, так и в составе автоматизированных систем. Широкий выбор индивидуально откалиброванных щупов и датчиков позволяет использовать URV5 для самых разнообразных измерений:
R&S®URV5
Ключевые факты
Два измерительных входа
Высокая точность за счет коррекции ошибок: 1%
Динамический диапазон >94 дБ
Интерфейс IEC/IEEE
Вывод показаний во всех стандартных единицах измерения с выбираемым опорным сопротивлением; относительные измерения
Дополнительный выход постоянного напряжения
Измерение пиковой мощности огибающей (PEP)
Быстрые ссылки
Свойства
Многообразие измерительных функций...

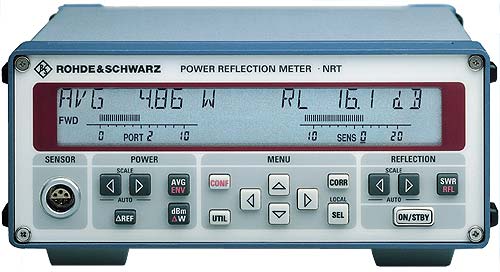

Измеритель отраженной мощности NRT – прочный, удобный и компактный – это правильный выбор. Благодаря широчайшему набору функций и высокой точности, он одинаково пригоден и для повседневных задач при обслуживании оборудования, и для использования в исследованиях, разработке, в производстве и контроле качества.
...от аналоговых до цифровых систем радиосвязи
С датчиками мощности NRT-Z43 и NRT-Z44, измеритель NRT удовлетворяет не только современным требованиям, но рассчитан на дальнейшее развитие технологий радиосвязи: широкий диапазон частот от 200 (400) МГц до 4 ГГц покрывает все диапазоны, используемые в радиосвязи. Метод измерений подходит для всех аналоговых и цифровых стандартов: GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T и многих других. Среди датчиков предыдущих моделей NAP вы можете найти датчик, соответствующий любому диапазону частот общего использования, например коротковолновому, и при необходимости подключить его.
Результаты измерений поступают непосредственно на компьютер
Датчики модельного ряда NRT представляют собой шаг вперед по отношению к обычным датчикам мощности, которые могут использоваться только с базовым блоком. Каждый датчик NRT является самодостаточным измерительным прибором и может напрямую соединяться не только с базовым блоком, но и непосредственно с компьютером через стандартный последовательный порт.
Датчик может передавать данные на компьютер по интерфейсу RS-232 или PC Card. Это дает следующие преимущества: отсутствие необходимости в использовании базового блока, высокая устойчивость к электромагнитным излучениям, что особенно важно при измерениях вблизи антенны, и возможность дистанционного управления на большом расстоянии (до 500 м).
Простота эксплуатации
Большой экран и дружественный интерфейс управления обеспечивают пользователю легкую и комфортную эксплуатацию прибора. Переключение основных функций осуществляется одним нажатием клавиши. Дополнительные установки выбираются из хорошо понятного трехуровневого меню, в котором выбор осуществляется одним нажатием клавиши.
Широкий выбор функций для повседневных измерений:
Выбор между средней мощностью, средней мощностью пакета, пиковой мощностью огибающей (PEP) и отношением максимальной мощности к среднеквадратической (пик-фактор)
Переключение между прямой и поглощенной мощностью
Измерение разности мощностей в дБ или %
Для измерений характеристик отражения: выбор между потерями на отражение, КСВ, коэффициентом отражения и коэффициентом отраженной мощности в %
Отображение распределения амплитуды для модулированных сигналов (CCDF)
Учет потерь в кабеле между датчиком и нагрузкой
Звуковой контроль КСВ
Отображение максимальных и минимальных значений
Квази-аналоговое отображение в виде гистограммы
Выбор между измерениями со стороны источника или со стороны нагрузки
Резюме
Измерения мощности передатчиков, усилителей, промышленных ВЧ и СВЧ генераторов
Одновременное отображение прямой и отраженной мощности
Измерения средней мощности без учета способа модуляции
Измерение максимальной мощности, пик-фактора и средней мощности пакета
Поддержка основных цифровых стандартов, таких как GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T...
Интеллектуальные датчики: просто включите и работайте
Шина IEC625 (IEEE488) и интерфейс RS-232
Цифровой интерфейс между датчиком и базовым блоком
