Дачтики мощности для измерителя отраженной мощности R&S®NRT
R&S®NRT-Z, NAP-Z
Направленный датчик мощности Диапазон измерения средней мощности: от 6 мВт до 120 Вт; Диапазон измерения пиковой мощности огибающей: от 0,4 до 300 Вт; Диапазон частот: от 25 MГц до 1 ГГц

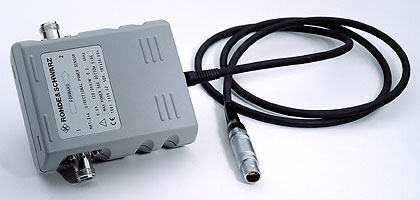

R&S®NRT-Z14
1120.5505.02
Направленный датчик мощности Диапазон измерения средней мощности: от 0,7 мВт до 30 Вт; Диапазон измерения пиковой мощности огибающей: от 0,1 до 75 Вт; Диапазон частот: от 0,4 до 4 ГГц
R&S®NRT-Z43
1081.2905.02
Направленный датчик мощности Диапазон измерения средней мощности: от 3 мВт до 120 Вт; Диапазон измерения пиковой мощности огибающей: от 0,4 до 300 Вт; Диапазон частот: от 0,2 до 4 ГГц
R&S®NRT-Z44
1081,1309.02
Направленный датчик мощности Диапазон измерения средней мощности: от 0,3 до 1100 Вт; Диапазон частот: от 25 до 1000 МГц
R&S®NAP-Z6
0392.7316.56
Направленный датчик мощности Диапазон измерения средней мощности: от 0,05 до 200 Вт; Диапазон измерения пиковой мощности огибающей: от 0,5 до 200 Вт; Диапазон частот: от 0,4 до 80 МГц
R&S®NAP-Z7
0350.8214.02
Направленный датчик высокой мощности Диапазон измерения средней мощности: от 0,5 до 2000 Вт; Диапазон измерения пиковой мощности огибающей: от 5 до 2000 Вт; Диапазон частот: от 0,2 до 80 МГц
R&S®NAP-Z8
0350.4619.02
Рекомендуемые принадлежности
Адаптер интерфейса Адаптер интерфейса USB для датчиков мощности NRT-Z
R&S®NRT-Z5
1400.6909.02
Адаптер интерфейса Адаптер интерфейса PC Card для датчиков мощности NRT-Z
R&S®NRT-Z4
1120.5005.02
Адаптер интерфейса Адаптер интерфейса RS-232 для датчиков мощности NRT-Z, включая блок питания переменного тока
R&S®NRT-Z3
1081.2705.02
Дополнительный кабель Дополнительный кабель длиной 10 м или 30 м для датчиков мощности NRT-Z
R&S®NRT-Z2
Дополнительный кабель Дополнительный кабель длиной 25 м для датчиков мощности NAP-Z
R&S®NAP-Z2
0392.5813.02
Обзор
Короткое описание
Направленные измерители мощности включаются между источником сигнала и нагрузкой и измеряют передаваемую мощность в обоих направлениях. Это позволяет измерять мощность, поступающую в нагрузку, и отраженную мощность. По сравнению с недорогими приборами, измерители мощности, подобные NRT, обладают рядом преимуществ; наиболее важные из них – высокая точность измерений, благодаря превосходной направленности, и метод измерения, определяющий среднюю мощность аналогично тепловому измерителю мощности.
R&S®NRTZNAP-Z
Ключевые факты
Для мобильного применения, сервиса, разработки, производства и систем управления качеством
Датчики мощности NRT-Z могут использоваться в качестве самостоятельных измерительных приборов даже без базового блока. Кроме направленного ответвителя и аналоговой секции они содержат процессор для управления схемой и интерфейсом, а также для обработки результатов измерения (температурная компенсация, линеаризация, установка нуля и поправка АЧХ). Такая компактная концепция обеспечивает измерительные функции без ограничений, свойственных аналоговым решениям.
Средняя мощность (среднеквадратическое значение)
Эта измерительная функция позволяет получить значение средней мощности для любого типа измеряемого сигнала – будь то модулированный, немодулированный или сигнал с несколькими несущими, т.е. аналогично тепловому измерителю мощности. Диапазон измерения от 35 до 40 дБ при очень высокой точности.
Пиковая мощность огибающей (PEP) и пик-фактор
Эти два параметра дают информацию о пиковой мощности огибающей модулированного сигнала и, таким образом, описывают перегрузочные характеристики выходных каскадов передатчика. Результат измерения пик-фактора соотносится со средней мощностью и полученная величина выводится в дБ. Измерения могут выполняться с различной видеополосой (перестраиваемой шагами) и позволяют обнаруживать даже короткие выбросы мощности, например, для базовых станций CDMA.
Средняя мощность пакета
Эту функцию можно использовать для измерения модулированных и немодулированных пакетов. Для измерений используются значения средней мощности и скважности пакетов, которая может задаваться пользователем или определяться автоматически датчиком мощности.
Комплементарная интегральная функция распределения (CCDF)
Эта функция определяет вероятность того, что пиковая мощность огибающей превысит заданный порог, что позволяет строить амплитудное распределение передаваемых сигналов с неопределенной огибающей.
Согласование
Датчик вычисляет согласование нагрузки на основе средних значений прямой и отраженной мощности. Этот параметр можно вывести во всех общепринятых видах – как потери на отражение, КСВ, коэффициент отражения или отношение мощностей в %. Поскольку канал измерения отраженной мощности на 10 дБ чувствительнее канала прямой мощности, измерения можно выполнять при очень низких мощностях.
Превосходное экранирование
Датчики мощности отлично экранированы, что полностью подавляет излучения от процессора или от соединительного кабеля, по которому передаются цифровые данные. Любые излучения РЧ разъемов лежат ниже порога обнаружения. Великолепные интермодуляционные характеристики сводят к минимуму паразитные частотные составляющие, возникающие при прохождении сигнала через датчик. Это позволяет использовать датчики серии NRT-Z не только для тестирования, но и в стационарных измерительных комплексах.
Мониторинг мощности с помощью компьютера
Это самый экономичный способ прецизионных измерений прямой и отраженной мощности с помощью датчиков мощности серии NRT-Z. Преобразователи интерфейса NRT-Z3 и NRT-Z4 позволяют управлять двумя датчиками с любого компьютера через интерфейс RS-232 или PC Card. Кроме чисто дистанционных применений, например, мониторинга мощности передающих станций и систем тестирования электромагнитной совместимости, подобное решение идеально подходит для тех случаев, когда данные должны накапливаться в компьютере. Эта возможность может пригодиться и в исследовательской лаборатории, и при обслуживании базовых станций, где помимо прямой и отраженной мощности приходится измерять и записывать и другие параметры.
Для всех этих приложений имеется Windows-подобный интерфейс пользователя (V-NRT, поставляется с датчиками). Эта программа позволяет настраивать все имеющиеся измерительные функции, а также отображать и сохранять как отдельные результаты, так и целые серии замеров.
Описание
Технические характеристики
Разнообразные датчики мощности от Rohde&Schwarz превосходно подходят для измерения мощности с помощью базовых блоков NRVS, NRVD, URV35 и URV55.
Датчики мощности 15 различных типов перекрывают диапазон частот от постоянного тока до 40 ГГц и диапазон мощности от 100 пВт (−70 дБмВт) до 4 Вт (+36 дБмВт). Помимо тепловых датчиков, которые идеально подходят в качестве прецизионного эталона для любой формы сигнала, имеются также и диодные датчики с динамическим диапазоном более 80 дБ.
Датчики пиковой мощности серии NRV-Z31/-Z32 обеспечивают измерение мощности мобильных телефонов TDMA согласно различным цифровым стандартам, а также измерение пиковой мощности импульсных или модулированных сигналов.
Поддерживаемые устройства
Подключение к другому оборудованию Rohde&Schwarz
Датчики R&S®NRP-Zxx могут подключаться к генераторам сигналов, анализаторам спектра и анализаторам электрических цепей последнего поколения. Это позволяет непосредственно отображать измеренную датчиком среднюю мощность без базового блока R&S®NRP или ПК. Кроме того, это позволяет просто решать проблему автоматической коррекции уровня генератора сигналов. Анализаторы спектра используют датчики мощности в качестве источника опорного сигнала, позволяющего повысить точность измерений.
Многообразие применений датчиков мощности R&S®NRP-Zxx

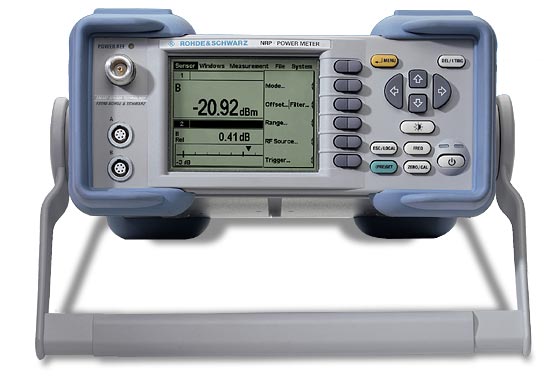

Измеритель мощности
(непосредственное подключение)
Генераторы сигналов
(через R&S®NRP-Z4)
ПК (Windows, Linux)
Настольный ПК
Ноутбук
Подробно
Высокочувствительные датчики NRV-Z4, -Z6, -Z15
Эти датчики измеряют истинную среднеквадратическую мощность в диапазоне от 100 пВт до 10 мВт и могут использоваться в этом диапазоне уровней для гармонических, шумовых или модулированных сигналов. Для синусоидальных сигналов диапазон измерений расширяется до 20 мВт (13 мВт на нагрузке 75 Ом).
Датчики средней чувствительности NRV-Z5
Эти датчики построены на основе диодных детекторов с аттенюатором 20 дБ и обеспечивают измерение истинной среднеквадратической мощности в диапазоне от 10 нВт до 1 мВт и до 500 мВт для синусоидальных сигналов. По сравнению с тепловыми датчиками они обеспечивают более быстрые измерения.
Датчики пиковой мощности NRV-Z31, Z32
Эти датчики измеряют пиковую мощность огибающей (PEP) модулированных или импульсных сигналов. Модель 02 с минимальной частотой следования импульсов 10 Гц предназначена для общего применения. Модель 05 датчика NRV-Z32 позволяет измерять пиковое значение мощности мобильных станций согласно стандарту NADC и PDC.
Применение
Точное измерение параметров сигналов TDMA Готовность к будущим задачам – сигналы 3G и многое другое Превосходная производительность для WLAN / WiMAX™ Специализация на радиолокации и измерениях ЭМС Тестирование компонентов с минимальной погрешностью и высокой производительностью Внешняя коррекция уровня генераторов сигналов
Точное измерение параметров сигналов TDMA
Режим трассировки датчиков R&S®NRP-Z1x/-Z2x/-Z81 для графического анализа сигналов
Функция измерения временных слотов для одновременного измерения мощности в нескольких временных слотах
Простое определение исключаемых интервалов и условий запуска для точного определения измерительного диапазона
До четырех полностью независимых измерительных окон
Широкополосный датчик мощности R&S®NRP-Z81 позволяет определять маску для окна или временного слота, маскирующую отдельные компоненты сигнала
Анализ сигналов TDMA, используемых, например, в стандартах GSM/EDGE, DECT и PDC, является стандартной задачей измерения мощности. Датчики R&S®NRP-Z1x/-Z2x/-Z81 отлично справляются с этой работой. Режим трассировки сильно упрощает графический анализ сигналов. Возможность простого изменения шкалы времени и функция автомасштабирования существенно облегчают глубокий анализ определенных компонентов сигнала.
Специальная функция позволяет одновременно анализировать несколько равноотстоящих временных слотов. Базовый блок R&S®NRP позволяет одновременно измерять до четырех временных слотов. В режиме дистанционного управления через GPIB или в режиме автономной работы через USB число одновременно обрабатываемых временных слотов соответствующим образом увеличивается.
Исключение интервалов на краях временных слотов позволяет маскировать мешающие компоненты сигнала, а установка измерительного окна позволяет выборочно измерять отдельные компоненты сигнала. Базовый блок может независимо управлять четырьмя измерительными окнами. Кроме того, широкополосный датчик мощности R&S®NRP-Z81 позволяет назначать независимую маску для каждого измерительного окна. Это дает возможность отслеживать мощность в определенных временных интервалах.
Режим работы
Датчик
R&S®NRP-Z1x, R&S®NRP-Z2x
R&S®NRP-Z81
Базовый блок R&S®NRP (ручной режим)
4
4
Базовый блок R&S®NRP (дистанционное управление через GPIB)
28
16
Датчик в автономном режиме (USB)
128
16
Режим измерения временных слотов сигнала GSM/EDGE
Определение мощности пакета EDGE датчиком R&S®NRP-Z81 с помощью функции измерительного окна; применяется маска для исключения обучающей последовательности в центре сигнала
Готовность к будущим задачам – сигналы 3G и многое другое
Контрольно-измерительное решение для стандартов мобильной радиосвязи на основе CDMA и OFDM, таких как 3GPP FDD, CDMA2000® и LTE (долговременное развитие UMTS)
Точные измерения средней мощности сигналов с высоким отношением пиковой мощности к средней
Статистический анализ сигналов с помощью широкополосного датчика R&S®NRP-Z81, измерение комплементарной интегральной функции распределения по одному миллиону образцов менее чем за 25 мс
Режим трассировки с измерением пиковой мощности и отношения пиковой мощности к средней
Такие радиокоммуникационные стандарты, как 3GPP FDD, CDMA2000®, а также разрабатываемые стандарты, такие как 3GPP LTE, демонстрируют сильно отличающиеся профили мощности в зависимости от утилизации канала. Определение этих профилей является обычной работой для датчиков семейства R&S®NRP, причем независимо от того, выполняете ли вы прецизионные измерения средней мощности, пиковой мощности или отношения пиковой мощности к средней во временной области или делаете быстрый статистический анализ для точного определения амплитудного распределения.
Прецизионные измерения средней мощности можно выполнять с помощью тепловых датчиков мощности R&S®NRP-Z5x, а также с помощью усовершенствованных трехканальных диодных датчиков R&S®NRP-Z1x/-Z2x/-Z91. Это справедливо даже для сигналов с высоким отношением пиковой мощности к средней. Благодаря непрерывной 6 дБ области перехода между разными измерительными диапазонами трехканальных диодных датчиков, измерения всегда выполняются быстро и точно, даже на границах диапазонов. Инновационная архитектура этих датчиков позволяет обойти проблемы коммутации измерительных диапазонов, порождающие провалы в измерениях и увеличивающие время измерения.
Пиковую мощность можно измерять с помощью широкополосного датчика R&S®NRP-Z81. Минимальная видеополоса этого датчика составляет 30 МГц, что позволяет точно определять статистические параметры амплитуды. Датчик R&S®NRP-Z81 может выполнить измерение CCDF или PDF по одному миллиону выборок в полной видеополосе всего за 25 мс. Кроме того, можно выполнять статистический анализ синхронно с сигналом, т.е. ограничить его конкретным измерительным окном. Это значит, что датчик R&S®NRP-Z81 отлично приспособлен для измерения не только текущих стандартов мобильной радиосвязи, но и тех, которые появятся в будущем.
Статистические характеристики сигнала: CCDF сигнала 3GPP EUTRA/LTE; один миллион выборок записан датчиком R&S®NRP-Z81 за 25 мс в видеополосе 30 МГц
Статистические характеристики сигнала: CDF сигнала 3GPP FDD, записанная с помощью R&S®NRP-Z81; горизонтальные и вертикальные маркеры позволят выполнять точный анализ (как и в случае с PDF и CCDF)
Превосходная производительность для WLAN / WiMAX™
Режим трассировки для графического анализа во временной области (с помощью R&S®NRP-Z1x/-Z2x/-Z81)
Широкополосные измерения мощности с помощью датчика мощности R&S®NRP-Z81 с высокой степенью воспроизводимости, благодаря очень малому дрейфу нуля
Функция временного окна, например, для измерения мощности преамбулы и отдельного пакета
Используемые в беспроводных локальных (WLAN) и городских (WMAN) сетях широкополосные сигналы предъявляют особые требования к измерению мощности. Особенно это относится к сигналам WiMAX, которые требуют экономичного использования имеющихся ресурсов мощности. Например, в качестве одного из примеров можно привести задачу максимального продление срока службы аккумуляторов мобильных телефонов.
Измерение параметров сигналов OFDMA Для выполнения этой работы можно использовать универсальные датчики мощности R&S®NRP-Z1x/-Z2x и широкополосный датчик мощности R&S®NRP-Z81. Режим трассировки позволяет выполнять несложный анализ сигналов во временной области. Благодаря своей архитектуре, трехканальные диодные датчики R&S®NRP Z1x/ Z2x и широкополосный датчик мощности R&S®NRP-Z81 могут обрабатывать широкополосные сигналы с модуляцией OFDM или OFDMA без потери точности или функциональности. Непрерывная средняя мощность измеряется в широких диапазонах с точностью, сравнимой с точностью тепловых датчиков. Датчики R&S®NRP-Z81 превращают измерение пиковой мощности и статистический анализ сигналов в простейшую работу.
Измерение средней мощности сигнала WLAN IEEE 802.11n с помощью R&S®NRP-Z21
Измерение мощности преамбулы сигнала WiMAX IEEE 802.16-2005 с модуляцией OFDMA во временном окне с помощью R&S®NRP-Z81
Специализация на радиолокации и измерениях ЭМС
Измерение коротких импульсов во временной области с помощью широкополосного датчика мощности R&S®NRP-Z81
Определение интервалов времени с помощью функций маркера (например, длительность фронта и спада)
Прецизионная внутренняя и внешняя синхронизация (непрерывный режим или синхронный запуск по единичному событию) для надежного распознания импульсов
Специализированные датчики средней мощности R&S®NRP-Z9x для измерения электромагнитной совместимости в диапазоне частот от 9 кГц до 6 ГГц с динамическим диапазоном до 90 дБ
Радиолокация Широкополосный датчик мощности R&S®NRP-Z81 отлично приспособлен для анализа импульсов во временной области. Обладая полосой 30 МГц и типовой длительностью фронта 11 нс, он позволяет измерять даже крутые фронты (которые встречаются, например, в сигналах РЛС). Возможно точное измерение мощности даже неповторяющихся импульсных последовательностей, в которых каждый импульс обладает разным уровнем мощности. Режим с буферизацией, поддерживающий до 1500 измерений в секунду, позволяет выполнять измерения с такой скоростью, которая обеспечивает надежное измерение мощности всех импульсов, даже если они очень короткие и следуют с высокой частотой. Измеренные значения буферизуются в датчике, и содержимое памяти поблочно передается в базовый блок R&S®NRP или в управляющий ПК. Это позволяет надежно регистрировать даже относительно редкие импульсы.
Измерение электромагнитной совместимости В измерениях электромагнитной совместимости интерес, как правило, представляет только средняя мощность. Здесь-то и проявляются сильные стороны датчиков R&S®NRP-Z91/-Z92/-Z98. Они перекрывают диапазоны, используемые в радиосвязи (до 6 ГГц), а также важные низкочастотные диапазоны (от 9 кГц). Как и прежде, пользователи получают преимущества от превосходных качеств трехканальных диодных датчиков мощности, и в том числе от динамического диапазона до 90 дБ, очень малого влияния модуляции на результаты измерений, превосходного согласования по сопротивлению и минимального влияния гармонических составляющих.
Тестирование компонентов с минимальной погрешностью и высокой производительностью
Обработка результатов, полученных в разных измерительных каналах, для расчета производных параметров (КСВ, коэффициента мощности, коэффициента отражения, обратных потерь и т.п.)
Уменьшение ошибок рассогласования за счет Γ-коррекции
Компенсация влияния аттенюаторов, ответвителей и т.п. за счет наборов S-параметров, сохраненных прямо в памяти датчика
Улучшенная функция автоматического усреднения для оптимизации зависимости времени измерения от требуемой точности
Высокая скорость измерения (до 1500 изм./с)
Для таких компонентов, как усилители мощности сигнала с несколькими несущими (MCPA), основное внимание уделяется измерению переходных процессов с помощью анализатора спектра, а также точному определению среднеквадратической выходной мощности, коэффициента усиления и согласования входного сопротивления. Семейство датчиков R&S®NRP предлагает замечательное решение этой задачи. Базовый блок R&S®NRP может одновременно обрабатывать результаты, поступающие от используемых датчиков. Это позволяет корректно измерять входную и выходную мощность усилителя, а также точно определять коэффициент усиления и согласование сопротивления путем математических расчетов.
Одновременное отображение до четырех результатов измерений; математический расчет коэффициента отражения и усиления
Векторный генератор сигналов
Направленный ответвитель
Оконечная нагрузка 50 Ом
датчик мощности A, B, C
Аттенюатор
анализатор сигналов
базовый блок
Типовая схема тестирования усилителя сигнала с несколькими несущими; математические функции R&S®NRP позволяют рассчитать согласование сопротивления и коэффициент усиления
Минимизация погрешностей Датчикам семейства R&S®NRP не страшны даже сложные схемы измерений. Разного рода помехи легко компенсируются с помощью смещения, S-параметров и Γ-коррекции. Коррекция смещения позволяет учесть не зависящее от частоты затухание. Коррекция S-параметров используется для математического сдвига опорной плоскости к исследуемому устройству за счет учета S-параметров всех компонентов, установленных раньше по ходу сигнала. Γ-коррекция позволяет снизить рассогласование.
До коррекции S-параметров:
Исследуемое устройство
Источник
Плоскость 2, 1
Ответвители, аттенюаторы, кабели и т.п.
Pизм.
Коррекция S-параметров:
Измеренные S-параметры
Сохранение в датчике
После коррекции S-параметров:
Сдвиг плоскости измерения из точки 1 в точку 2 за счет коррекции S-параметров; влияние дополнительных компонентов компенсировано
Внешняя коррекция уровня генераторов сигналов
Коррекция уровня генераторов сигналов При подключении к генераторам сигналов компании Rohde&Schwarz, датчики семейства R&S®NRP позволяют автоматически корректировать уровень. Этот процесс включает двумерную коррекцию не только конкретного уровня, но и всего частотного и амплитудного диапазона датчика. Такая оптимизация обеспечивает, например, плоскую частотную характеристику на входе исследуемого устройства, даже при разных выходных уровнях генератора сигналов.
Датчики регулировки уровня R&S®NRP-Z28/-Z98 со встроенным делителем мощности предназначены специально для мониторинга мощности, подаваемой на исследуемое устройство. Этот датчик является неотъемлемой частью измерительной схемы. Для измерения мощности не нужно отключать исследуемое устройство от источника ВЧ сигнала. Кроме того, это обеспечивает оптимальное согласование сопротивления с исследуемым устройством. Исключаются также дополнительные погрешности, вызванные, например, потерями в кабеле между генератором и исследуемым устройством. Расстояния до 1,2 м перекрываются микроволновым кабелем с малыми потерями. Кроме чистых измерений мощности, при работе с генераторами сигналов компании Rohde&Schwarz датчики регулировки уровня R&S®NRP-Z28/-Z98 позволяют автоматически корректировать уровень.
Векторный генератор сигналов R&S®SMJ100A
например, R&S®NRP-Z11/-Z21
Автоматическая коррекция уровня генератора сигналов R&S®SMJ100A с помощью терминирующего датчика мощности R&S®NRP-Z11/-Z21
Векторный генератор сигналов R&S®SMJ100A
Исследуемое устройство
Постоянный мониторинг выходной мощности генератора сигналов и/или автоматическая коррекция уровня с помощью датчика регулировки уровня R&S®NRP-Z28/-Z98
Мощность, дБмВт
Частота, МГц
Установка уровня –10 дБмВт
КСВ
Частотная характеристика после автоматической коррекции уровня с помощью датчика регулировки уровня R&S®NRP-Z28 (верхняя кривая) и результаты измерения по обычной схеме при наличии рассогласования (нижняя кривая)
Свойства
Данные измерений поступают непосредственно на компьютер
В отличие от обычных датчиков мощности, которые могут использоваться только с базовым блоком, каждый датчик семейства NRT является самодостаточным измерительным прибором и может напрямую соединяться не только с базовым блоком, но и непосредственно с компьютером через стандартный последовательный порт. Датчик может передавать данные на компьютер по интерфейсу RS-232 или PC Card. Это дает следующие преимущества: отсутствие базового блока, высокая устойчивость к электромагнитным излучениям, что особенно важно при измерениях вблизи антенны, и возможность дистанционного управления на большом расстоянии (до 500 м).

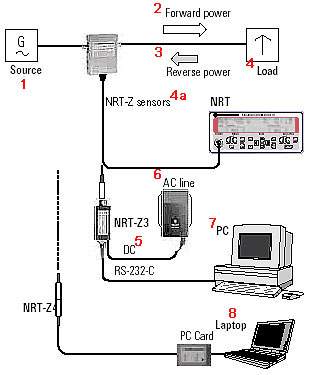

1. Источник 2. Прямая мощность 3. Отраженная мощность 4. Нагрузка 4а Датчики NRT-Z 5. Пост. ток 6. Сеть переменного тока 7. Компьютер 8. Портативный компьютер
Технические характеристики
Датчики мощности R&S®NRP
дБмВт
Диапазон уровней
Универсальные датчики мощности
Широкополосный датчик мощности
Датчики средней мощности
Тепловые датчики мощности
Датчики регулировки уровня
Специализированный датчик мощности
ГГц
МГц
кГц
Постоянный ток
Динамический диапазон: до 90 дБ (зависит от датчика)
Диапазон уровней: от –67 до +45 дБмВт (зависит от датчика)
Диапазон частот: от 0 до 67 ГГц (зависит от датчика)
Скорость измерения: 1500 измерений в секунду в режиме с буферизацией
Погрешность линейности: 1,5 % (от 20 до 25 °C, f = от 100 МГц до 4 ГГц)
