Измеритель мощности R&S®NRP2
Информация для заказа |
1)Требуется опция R&S®NRP-B2. 2)Не сочетается с опцией R&S®NRP-B5. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Обзор |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поддерживаемые устройства |

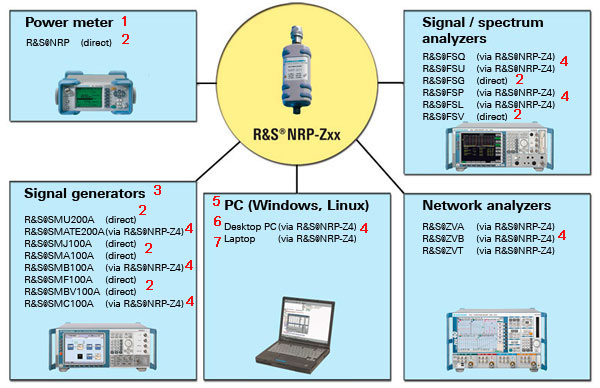

Подключение к другому оборудованию Rohde&Schwarz
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Подробно |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Применение |
Точное измерение параметров сигналов TDMA Готовность к будущим задачам – сигналы 3G и многое другое Превосходная производительность для WLAN / WiMAX™ Специализация на радиолокации и измерениях ЭМС Тестирование компонентов с минимальной погрешностью и высокой производительностью Внешняя коррекция уровня генераторов сигналов Точное измерение параметров сигналов TDMA
Анализ сигналов TDMA, используемых, например, в стандартах GSM/EDGE, DECT и PDC, является стандартной задачей измерения мощности. Датчики R&S®NRP-Z1x/-Z2x/-Z81 отлично справляются с этой работой. Режим трассировки сильно упрощает графический анализ сигналов. Возможность простого изменения шкалы времени и функция автомасштабирования существенно облегчают глубокий анализ определенных компонентов сигнала. Специальная функция позволяет одновременно анализировать несколько равноотстоящих временных слотов. Базовый блок R&S®NRP позволяет одновременно измерять до четырех временных слотов. В режиме дистанционного управления через GPIB или в режиме автономной работы через USB число одновременно обрабатываемых временных слотов соответствующим образом увеличивается. Исключение интервалов на краях временных слотов позволяет маскировать мешающие компоненты сигнала, а установка измерительного окна позволяет выборочно измерять отдельные компоненты сигнала. Базовый блок может независимо управлять четырьмя измерительными окнами. Кроме того, широкополосный датчик мощности R&S®NRP-Z81 позволяет назначать независимую маску для каждого измерительного окна. Это дает возможность отслеживать мощность в определенных временных интервалах.

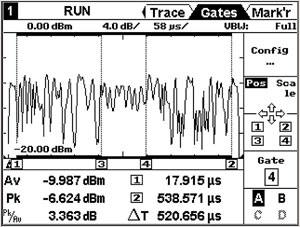

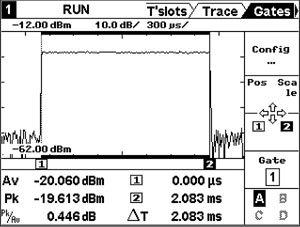

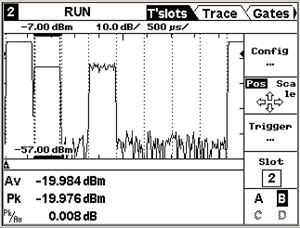

Режим измерения временных слотов сигнала GSM/EDGE Определение мощности пакета EDGE датчиком R&S®NRP-Z81 с помощью функции измерительного окна; применяется маска для исключения обучающей последовательности в центре сигнала Готовность к будущим задачам – сигналы 3G и многое другое
Такие радиокоммуникационные стандарты, как 3GPP FDD, CDMA2000®, а также разрабатываемые стандарты, такие как 3GPP LTE, демонстрируют сильно отличающиеся профили мощности в зависимости от утилизации канала. Определение этих профилей является обычной работой для датчиков семейства R&S®NRP, причем независимо от того, выполняете ли вы прецизионные измерения средней мощности, пиковой мощности или отношения пиковой мощности к средней во временной области или делаете быстрый статистический анализ для точного определения амплитудного распределения. Прецизионные измерения средней мощности можно выполнять с помощью тепловых датчиков мощности R&S®NRP-Z5x, а также с помощью усовершенствованных трехканальных диодных датчиков R&S®NRP-Z1x/-Z2x/-Z91. Это справедливо даже для сигналов с высоким отношением пиковой мощности к средней. Благодаря непрерывной 6 дБ области перехода между разными измерительными диапазонами трехканальных диодных датчиков, измерения всегда выполняются быстро и точно, даже на границах диапазонов. Инновационная архитектура этих датчиков позволяет обойти проблемы коммутации измерительных диапазонов, порождающие провалы в измерениях и увеличивающие время измерения. Пиковую мощность можно измерять с помощью широкополосного датчика R&S®NRP-Z81. Минимальная видеополоса этого датчика составляет 30 МГц, что позволяет точно определять статистические параметры амплитуды. Датчик R&S®NRP-Z81 может выполнить измерение CCDF или PDF по одному миллиону выборок в полной видеополосе всего за 25 мс. Кроме того, можно выполнять статистический анализ синхронно с сигналом, т.е. ограничить его конкретным измерительным окном. Это значит, что датчик R&S®NRP-Z81 отлично приспособлен для измерения не только текущих стандартов мобильной радиосвязи, но и тех, которые появятся в будущем. Статистические характеристики сигнала: CCDF сигнала 3GPP EUTRA/LTE; один миллион выборок записан датчиком R&S®NRP-Z81 за 25 мс в видеополосе 30 МГц Статистические характеристики сигнала: CDF сигнала 3GPP FDD, записанная с помощью R&S®NRP-Z81; горизонтальные и вертикальные маркеры позволят выполнять точный анализ (как и в случае с PDF и CCDF) Превосходная производительность для WLAN / WiMAX™

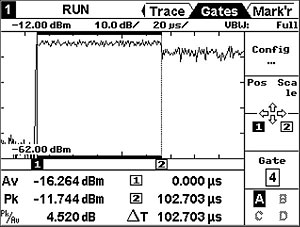

Измерение параметров сигналов OFDMA Для выполнения этой работы можно использовать универсальные датчики мощности R&S®NRP-Z1x/-Z2x и широкополосный датчик мощности R&S®NRP-Z81. Режим трассировки позволяет выполнять несложный анализ сигналов во временной области. Благодаря своей архитектуре, трехканальные диодные датчики R&S®NRP Z1x/ Z2x и широкополосный датчик мощности R&S®NRP-Z81 могут обрабатывать широкополосные сигналы с модуляцией OFDM или OFDMA без потери точности или функциональности. Непрерывная средняя мощность измеряется в широких диапазонах с точностью, сравнимой с точностью тепловых датчиков. Датчики R&S®NRP-Z81 превращают измерение пиковой мощности и статистический анализ сигналов в простейшую работу. Измерение средней мощности сигнала WLAN IEEE 802.11n с помощью R&S®NRP-Z21 Измерение мощности преамбулы сигнала WiMAX IEEE 802.16-2005 с модуляцией OFDMA во временном окне с помощью R&S®NRP-Z81 Специализация на радиолокации и измерениях ЭМС
Радиолокация Широкополосный датчик мощности R&S®NRP-Z81 отлично приспособлен для анализа импульсов во временной области. Обладая полосой 30 МГц и типовой длительностью фронта 11 нс, он позволяет измерять даже крутые фронты (которые встречаются, например, в сигналах РЛС). Возможно точное измерение мощности даже неповторяющихся импульсных последовательностей, в которых каждый импульс обладает разным уровнем мощности. Режим с буферизацией, поддерживающий до 1500 измерений в секунду, позволяет выполнять измерения с такой скоростью, которая обеспечивает надежное измерение мощности всех импульсов, даже если они очень короткие и следуют с высокой частотой. Измеренные значения буферизуются в датчике, и содержимое памяти поблочно передается в базовый блок R&S®NRP или в управляющий ПК. Это позволяет надежно регистрировать даже относительно редкие импульсы. Измерение электромагнитной совместимости В измерениях электромагнитной совместимости интерес, как правило, представляет только средняя мощность. Здесь-то и проявляются сильные стороны датчиков R&S®NRP-Z91/-Z92/-Z98. Они перекрывают диапазоны, используемые в радиосвязи (до 6 ГГц), а также важные низкочастотные диапазоны (от 9 кГц). Как и прежде, пользователи получают преимущества от превосходных качеств трехканальных диодных датчиков мощности, и в том числе от динамического диапазона до 90 дБ, очень малого влияния модуляции на результаты измерений, превосходного согласования по сопротивлению и минимального влияния гармонических составляющих. Тестирование компонентов с минимальной погрешностью и высокой производительностью

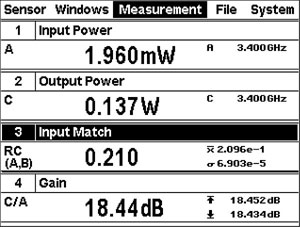

Для таких компонентов, как усилители мощности сигнала с несколькими несущими (MCPA), основное внимание уделяется измерению переходных процессов с помощью анализатора спектра, а также точному определению среднеквадратической выходной мощности, коэффициента усиления и согласования входного сопротивления. Семейство датчиков R&S®NRP предлагает замечательное решение этой задачи. Базовый блок R&S®NRP может одновременно обрабатывать результаты, поступающие от используемых датчиков. Это позволяет корректно измерять входную и выходную мощность усилителя, а также точно определять коэффициент усиления и согласование сопротивления путем математических расчетов. Одновременное отображение до четырех результатов измерений; математический расчет коэффициента отражения и усиления

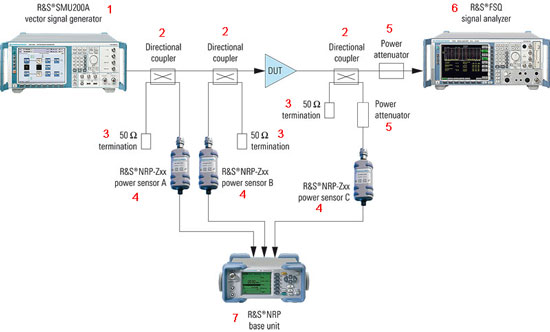

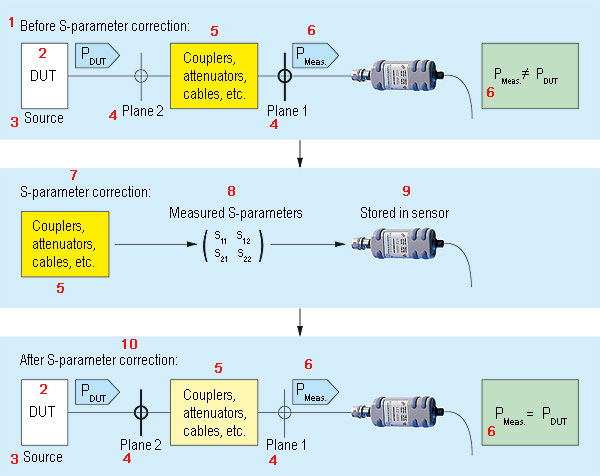

Типовая схема тестирования усилителя сигнала с несколькими несущими; математические функции R&S®NRP позволяют рассчитать согласование сопротивления и коэффициент усиления Минимизация погрешностей Датчикам семейства R&S®NRP не страшны даже сложные схемы измерений. Разного рода помехи легко компенсируются с помощью смещения, S-параметров и Γ-коррекции. Коррекция смещения позволяет учесть не зависящее от частоты затухание. Коррекция S-параметров используется для математического сдвига опорной плоскости к исследуемому устройству за счет учета S-параметров всех компонентов, установленных раньше по ходу сигнала. Γ-коррекция позволяет снизить рассогласование.
Внешняя коррекция уровня генераторов сигналов Коррекция уровня генераторов сигналов При подключении к генераторам сигналов компании Rohde&Schwarz, датчики семейства R&S®NRP позволяют автоматически корректировать уровень. Этот процесс включает двумерную коррекцию не только конкретного уровня, но и всего частотного и амплитудного диапазона датчика. Такая оптимизация обеспечивает, например, плоскую частотную характеристику на входе исследуемого устройства, даже при разных выходных уровнях генератора сигналов. Датчики регулировки уровня R&S®NRP-Z28/-Z98 со встроенным делителем мощности предназначены специально для мониторинга мощности, подаваемой на исследуемое устройство. Этот датчик является неотъемлемой частью измерительной схемы. Для измерения мощности не нужно отключать исследуемое устройство от источника ВЧ сигнала. Кроме того, это обеспечивает оптимальное согласование сопротивления с исследуемым устройством. Исключаются также дополнительные погрешности, вызванные, например, потерями в кабеле между генератором и исследуемым устройством. Расстояния до 1,2 м перекрываются микроволновым кабелем с малыми потерями. Кроме чистых измерений мощности, при работе с генераторами сигналов компании Rohde&Schwarz датчики регулировки уровня R&S®NRP-Z28/-Z98 позволяют автоматически корректировать уровень.

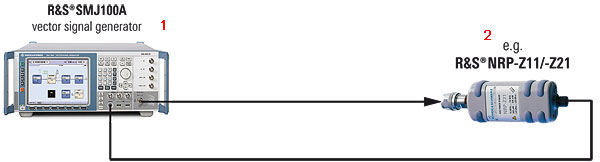

Автоматическая коррекция уровня генератора сигналов R&S®SMJ100A с помощью терминирующего датчика мощности R&S®NRP-Z11/-Z21

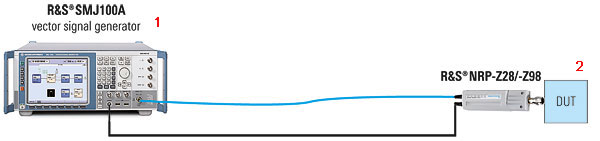

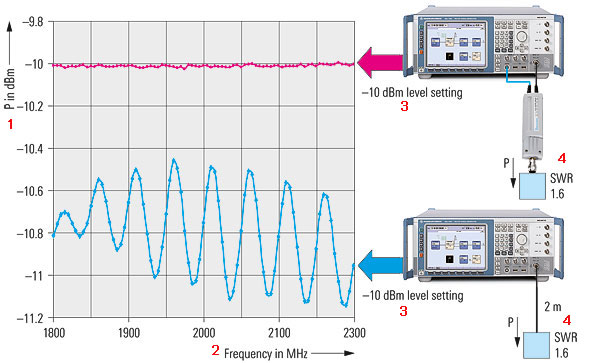

Постоянный мониторинг выходной мощности генератора сигналов и/или автоматическая коррекция уровня с помощью датчика регулировки уровня R&S®NRP-Z28/-Z98
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Свойства |

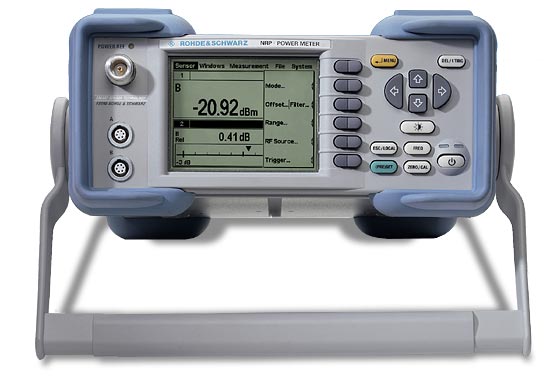

Универсальный базовый блок R&S®NRP с дружественным интерфейсом Интеллектуальные датчики для любых задач Отображение измеренных значений Простота в работе Универсальный базовый блок R&S®NRP2 с дружественным интерфейсом

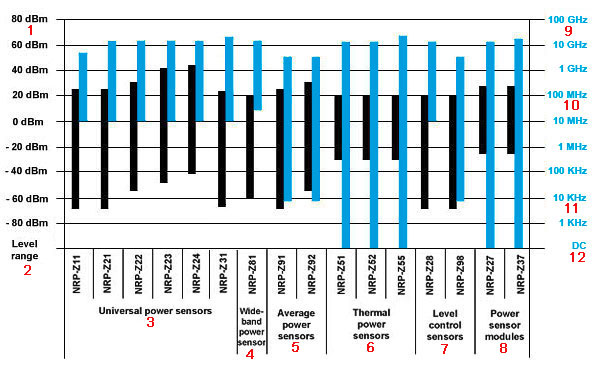

Интеллектуальные датчики для любых задач

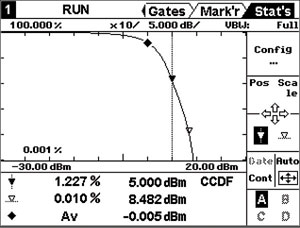

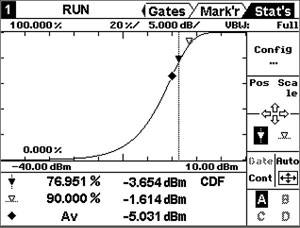

Отображение измеренных значений Дисплей с разрешением ¼ VGA обеспечивает превосходную читаемость результатов измерений. Результаты могут выводиться в цифровой, аналоговой или графической форме (графики и статистические данные). Функции маркера позволяют выполнять анализ во временной области, аналогично тому, как это делают осциллографы (с помощью R&S®NRP-Z1x/-Z2x/-Z8x). Многочисленные математические функции позволяют обрабатывать результаты, поступающие по разным измерительным каналам, что упрощает вычисление производных параметров (например, КСВ, коэффициента мощности, коэффициента отражения, обратных потерь). Результаты статистического анализа могут представляться в графической форме в виде комплементарной интегральной функции распределения (CCDF), интегральной функции распределения (CDF) или функции плотности вероятности (PDF) (с помощью R&S®NRP-Z81x). Простота в работе Благодаря прочной, но компактной конструкции и небольшому весу, R&S®NRP2 оптимально приспособлен для работы в лабораторных и производственных условиях, а также для мобильного применения. Четкая структура меню и оконный графический интерфейс пользователя чрезвычайно упрощают работу. Десять программируемых пользователем ячеек памяти обеспечивают быстрый доступ к персональным настройкам. Готовые наборы параметров для всех основных стандартов мобильной радиосвязи позволяют корректно измерять сигналы буквально за несколько шагов: просто включите датчик, выберите набор параметров и измеряйте! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики |
|
