Программное обеспечение для генерации сигналов в соответствии со стандартом Bluetooth® с помощью векторных генераторов сигнала R&S®SMU200A, R&S®SMATE200A, R&S®SMJ100A и R&S®SMIQ
Характеристики
Информация для заказа
В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.
Опции и аксессуары: HO730 Интерфейс Ethernet и USB. HO740 Интерфейс IEEE-488 (GPIB). HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо. HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт. HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22. HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м. HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м. HZ42 Адаптер для 19ʺ стойки. HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º
Описание

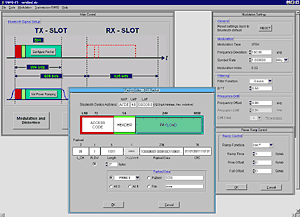

Бесплатно распространяемый программный пакет R&S SMx-K5 предназначен для генерации тестовых сигналов Bluetooth и работает на стандартном компьютере. R&S SMx-K5 генерирует необходимые последовательности данных в соответствии со стандартом, включая все данные и наборы команд управления для подготовки генератора сигналов к тестированию приемников. * Торговая марка и логотип Bluetooth® принадлежат компании Bluetooth SIG, Inc. и любое использование этой торговой марки компанией Rohde & Schwarz защищено лицензией. Прочие торговые марки и наименования являются собственностью их владельцев.
Подробно
Метрологические и технические характеристики
Наименование характеристик
Значения характеристик
Диапазон частот выходного синусоидального сигнала

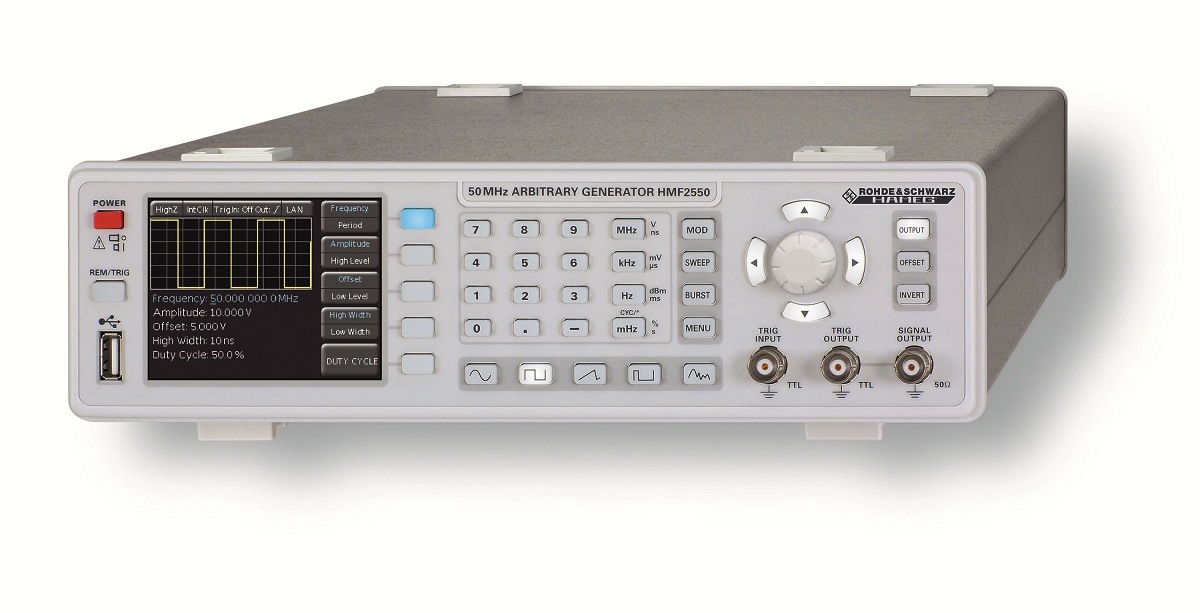

от 10 мкГц до 25 МГц для модели HMF2525 от 10 мкГц до 50 МГц для модели HMF2550
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц
±1´10-6
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом
от 5 мВ до 10 В
Дискретность установки размаха напряжения
1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц
±(0,01´Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц
± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом
от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения
±(0,02 ´ Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В
не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов
от 100 мкГц до 12,5 МГц для модели HMF2525 от 100 мкГц до 25 МГц для модели HMF2550
Длительность фронта и среза прямоугольного сигнала
не более 8 нс
Разрешение АЦП
14 бит
Частота дискретизации АЦП
250 МГц
Количество отсчетов для формирования сигналов произвольной формы
256 000
Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения
Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование
Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа
Масса
Не более 3,4 кг
Геометрические размеры (ширина ´ высота ´ глубина)
285 мм ´ 75 мм ´ 365 мм
Питание прибора
(от 190 до 250) В, (от 48 до 52) Гц
Потребляемая мощность
Не более 30 Вт
Время прогрева
30 мин
Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.
