Расширение диапазона частот от 100 кГц до 1 ГГц 3)
R&S®SMF-B2
1167.4005.02
Модулятор АМ/ЧМ/ФМ/лог. АМ 3)
R&S®SMF-B20
1167.9594.02
Снижение фазового шума 3)
R&S®SMF-B22
1415.2204.02
Ступенчатый аттенюатор от 100 кГц до 22 ГГц 3)
R&S®SMF-B26
1167.5553.02
Ступенчатый аттенюатор от 100 кГц до 43,5 ГГц 3)
R&S®SMF-B27
1167.5776.02
Высокая выходная мощность (без R & S®SMF-B2) 3)
R&S®SMF-B32
1415.2304.02
Высокая выходная мощность (с R & S®SMF-B2) 3)
R&S®SMF-B34
1416.2650.02
Дополнительное экранирование прибора
R&S®SMF-B41
1415.2404.02

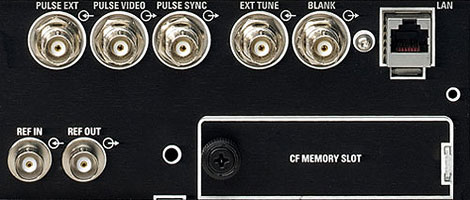

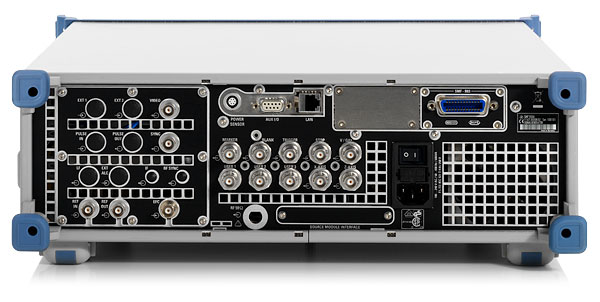

Разъемы на задней панели 22 ГГц 3)
R&S®SMF-B81
1167.5999.02
Разъемы на задней панели 43,5 ГГц 3)
R&S®SMF-B82
1167.6208.02
Съемный интерфейс GPIB 3)
R&S®SMF-B83
1167.6408.02
Съемный интерфейс USB 3)
R&S®SMF-B84
1167.6608.02
Съемный флэш-накопитель 3)
R&S®SMF-B85
1167.6808.02
Диапазон частот от 1 до 22 ГГц 2)
R&S®SMF-B122
1167.7004.02
Диапазон частот от 1 до 43,5 ГГц 2)
R&S®SMF-B144
1167.7204.02
Программные опции
Узкоимпульсная модуляция
R&S®SMF-K3
1167.7804.02
Пилообразный сигнал качания
R&S®SMF-K4
1167.7604.02
Импульсный генератор
R&S®SMF-K23
1167.7704.02
Импульсные последовательности
R&S®SMF-K27
1415.2004.02
Анализ мощности
R&S®SMF-K28
1415.2104.02
Принадлежности
Умножитель частоты, от 50 до 75 ГГц
R&S®SMZ75
1417.4004.02
Умножитель частоты, от 60 до 90 ГГц
R&S®SMZ90
1417.4504.02
Умножитель частоты, от 75 до 110 ГГц
R&S®SMZ110
1417.5000.02
Умножитель частоты, от 110 до 170 ГГц
R&S®SMZ170
1417.5500.02
Механический аттенюатор для R&S®SMZ75
R&S®SMZ-75M
1417.6007.02
Электронный аттенюатор для R&S®SMZ75
R&S®SMZ-75E
1417.6107.02
Механический аттенюатор для R&S®SMZ90
R&S®SMZ-B90M
1417.6507.02
Электронный аттенюатор для R&S®SMZ90
R&S®SMZ-B90E
1417.6607.02
Механический аттенюатор для R&S®SMZ110
R&S®SMZ-B110M
1417.7003.02
Электронный аттенюатор для R&S®SMZ110
R&S®SMZ-B110E
1417.6103.02
Управление умножителем частоты R&S®SMZ и генератором сигналов с внешнего ПК
R&S®SMZ-K1
1417.8400.02
Сервисные опции
Опция трехгодичной калибровки
R&S®CO3SMF100A
1167.0000S11
Опция трехгодичного ремонта
R&S®RO3SMF100A
1167.0000S12
1)Базовый блок может быть заказан только с частотной опцией R&S®SMF-B122 или R&S®SMF-B144. 2)Опция, устанавливаемая в заводских условиях. 3)Опция, устанавливаемая в заводских условиях, или в специально оборудованном сервисном отделе Rohde & Schwarz. 4)Опция не совместима с опцией снижения фазового шума R & S®SMF-B22. 5)Допускается одновременная установка только двух из трех опций R & S®SMF-B83, R & S®SMF-B84, и R & S®SMF-B85.
Обзор
Короткое описание
Утвержденный тип средств измерений.
Качество сигнала, скорость и гибкость – вот ключевые качества генератора сигналов диапазона СВЧ R&S®SMF100A. Чтобы удовлетворить даже самым взыскательным требованиям, генератор сигналов СВЧ-диапазона R&S®SMF100A разрабатывался как совершенно новый продукт. В результате получился уникальный высококлассный генератор СВЧ-сигналов, диктующий новые стандарты. Своими возможностями он перекрывает широкий спектр приложений, встречаемых в научных исследованиях, производстве, сервисе, обслуживании и ремонте.

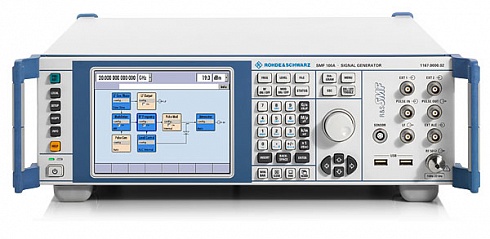

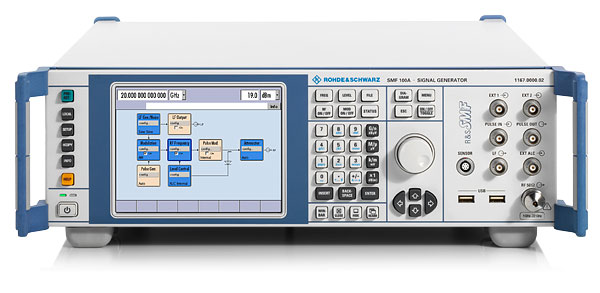

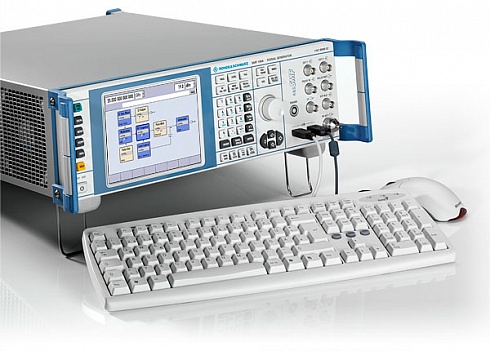

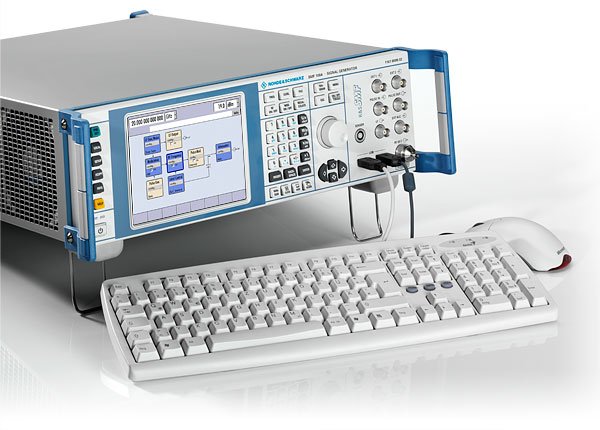

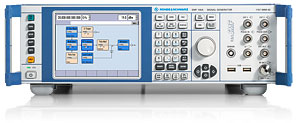

R&S®SMF100A
Ключевые факты
Диапазон частот от 100 кГц до 43,5 ГГц
Исключительно низкий однополосный фазовый шум: тип. зн. -120 дБс (на 10 ГГц; сдвиг от несущей 10 кГц, ширина полосы измерения 1 Гц)
Очень высокая выходная мощность — до +25 дБм (тип. зн.)
Опциональный импульсный модулятор с превосходными характеристиками: отношение уровней импульса > 80 дБ
Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx

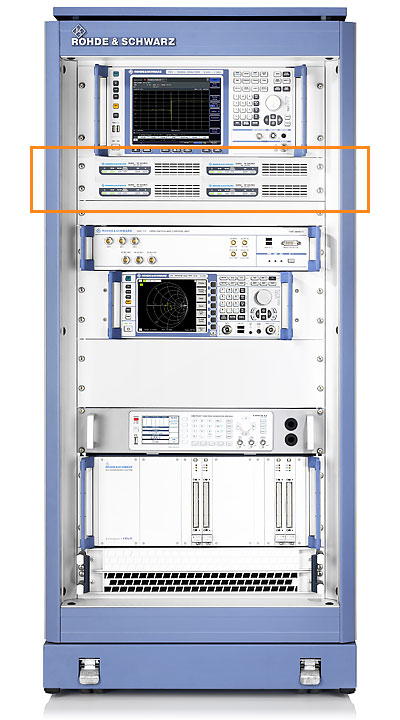

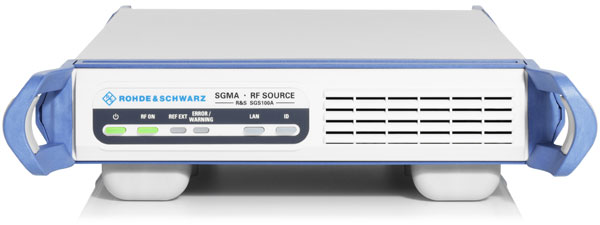

Специальный источник сигналов для автоматического испытательного оборудования (ATE)
Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе

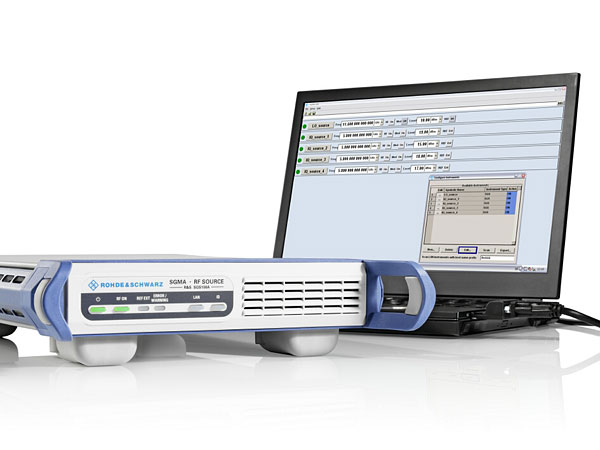

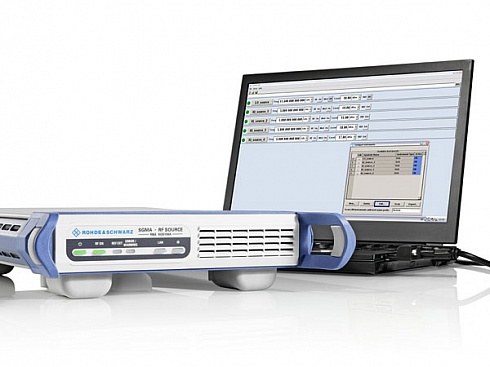

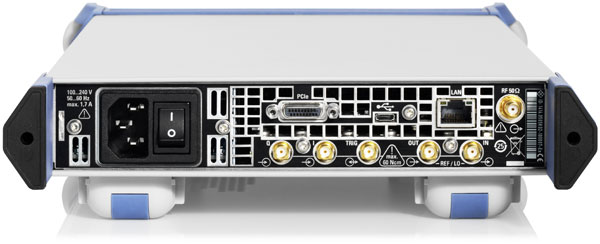

Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность
Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"
Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)
Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу
Высокие технические характеристики в нужном наборе
Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний
Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)
Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)
Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)
Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы
Минимальная совокупная стоимость владения
Привлекательная начальная стоимость
Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание
Свойства
Превосходное качество сигнала
Исключительно низкий однополосный фазовый шум: тип. зн. -120 дБс (на 10 ГГц; сдвиг от несущей 10 кГц, ширина полосы измерения 1 Гц )
Улучшенные характеристики фазового шума вблизи несущей с опцией R&S®SMF-B22 (f= 10 ГГц, сдвиг от несущей 10 Гц, ширина полосы измерения 1 Гц) — -65 дБс (без опции R&S®SMF-B22 — -57 dBc)
Очень низкий широкополосный шум: тип. зн. < -148 дБс на 10 ГГц (сдвиг от несущей > 10 МГц, ширина полосы измерения 1 Гц, уровень +10 дБм)
Очень низкий уровень гармонических составляющих: < -55 дБс (тип. зн.) на 10 ГГц (уровень +10 дБм)
Хорошее подавление негармонических составляющих: тип. зн. < -62 дБс на 10 ГГц (сдвиг от несущей > 3 кГц, уровень +10 дБм)
Универсальность
Диапазон частот от 100 кГц до 43,5 ГГц
Свипирование по частоте, уровню и НЧ
AM, широкополосная FM, φM, импульсная модуляция
Два многофункциональных генератора с рабочей частотой до 10 МГц
Вместе с датчиком мощности R&S®NRP-Zx может применяться для скалярного анализа электрических цепей.
Идеально подходит для промышленного производства
Очень быстрая установка уровня и частоты во всем диапазоне уровней и частот: < 4 мс (частота), < 3 мс (уровень), тип. зн. < 750 мкс (частота и уровень в режиме списка)
Очень высокая выходная мощность — до +25 дБм (тип. зн.)
Великолепная абсолютная точность и воспроизводимость уровня
Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
Разнообразные интерфейсы для дистанционного управления
Малое занимаемое место в стойке: всего три единицы по высоте
Использование в аэрокосмической и оборонной областях
Опциональный импульсный модулятор с превосходными характеристиками: отношение уровней импульса > 80 дБ длительность переднего/заднего фронта < 10 нс длительность импульса < 20 нс
Опциональный генератор импульсов
Опциональный съемный флэш-накопитель, позволяющий удовлетворить самые высокие требования безопасности
Генератор импульсов способен формировать последовательности импульсов для тестирования радаров (опция R&S®SMF-K27), то есть совокупности импульсов с различной шириной и расстоянием между импульсами
Прочие опции
R&S®SMF100A допускает установку следующих опций, которые позволяют использовать его для решения разнообразных задач:
Аттенюатор для расширения диапазона уровней сигнала
Высокий уровень выходной мощьности
АМ, ЧМ, ФМ, и лог. АМ, включая генераторы НЧ и генератор шума
Режим "аналогового" качания частоты
Импульсная модуляция высшего класса
Высококачественный генератор импульсов
Высокая стабильность выходной частоты
Снижение фазового шума вблизи несущей
Генерация импульсных последовательностей
Анализ мощности
Универсальные последовательности импульсов
Для формирования более сложных последовательностей импульсов R&S®SMF100A предлагает новую функцию, основанную на использованной в нем концепции импульсного модулятора и генератора импульсов, с использованием опции для генерации последовательностей импульсов R&S®SMF-K27. В отличие от одиночных или двойных импульсов, «последовательность импульсов» представляет собой совокупность различных импульсов, которая может быть периодическим или непериодическим набором импульсов. Встроенный опциональный генератор импульсов позволяет генерировать такие «последовательности импульсов», которые обычно используются для работы с радиолокационными станциями. Длительность импульса и промежуток между импульсами можно устанавливать независимо и отдельно для каждого импульса. Это позволяет генерировать неравномерно расположенные импульсы или накладывать джиттер как на длительность импульсов, так и на промежуток между импульсами.
В отличие от решений с ARB, самым значительным преимуществом являются существенно лучшие характеристики импульсного модулятора, такие как отношение уровней импульса, время нарастания и спада и т.п.
Одиночные импульсы
Двойные импульсы
Последовательность импульсов (с опцией генерации последовательностей импульсов R&S®SMF-K27)
Анализ мощности (зависимость мощности от частоты; например, скалярный анализ цепей)

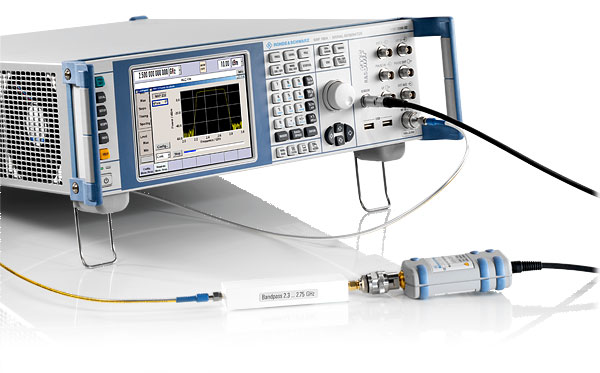

При отсутствии анализатора спектра или анализатора цепей скалярный анализ цепи может быть выполнен при помощи микроволнового генератора сигналов R&S®SMF100A с опцией анализа мощности R&S®SMF-K28 и датчиком мощности R&S®NRP-Zx. Одним из примеров может служить измерение характеристик пропускания полосового фильтра.
Для этого вход фильтра подключается к РЧ выходу, а выход фильтра — к датчику мощности R&S®NRP-Zx. Сам датчик мощности подключается к входу для датчика мощности R&S®SMF100A. R&S®SMF100A выполняет измерения в заданном диапазоне частот и отображает характеристику пропускания полосового фильтра. Это позволяет вручную настраивать фильтр, непосредственно наблюдая результаты регулировки на экране R&S®SMF100A.

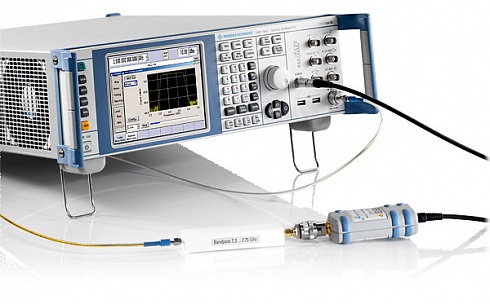

Измерения характеристики пропускания полосового фильтра (3,25 ГГц - 5,25 ГГц)
Схема измерений: Микроволновый генератор сигналов R&S®SMF100A R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц) R&S®SMF-K28 (опция анализа мощности) Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Меню «Зависимость мощности от частоты» опции анализа мощности R&S®SMF-K28 (с настройками для измерения характеристики пропускания)
Для анализа мощности необходима опция R&S®SMF-K28.
Загрузка инструкции: «R&S®SMA-K28, SMF-K28 — наглядное руководство и подробная инструкция по эксплуатации»
Анализ мощности (зависимость мощности от мощности, например, определение точки компрессии)
Анализ точки компрессии при помощи датчика мощности R&S®NRP-Zxx
Микроволновый генератор сигналов R&S®SMF100A совместно с датчиком мощности R&S®NRP-Zxx позволяет анализировать импульсные данные в режиме измерения «мощность». На приведенном ниже графике показаны измерения точек компрессии 1 дБ и 3 дБ внешнего усилителя:
Измерение точки компрессии 1 дБ внешнего усилителя
Схема измерений:
Микроволновый генератор сигналов R&S®SMF100A R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц) R&S®SMF-K28 (опция анализа мощности) Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Измерение точки компрессии 3 дБ внешнего усилителя
Схема измерений: Микроволновый генератор сигналов R&S®SMF100A R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц) R&S®SMF-K28 (опция анализа мощности) Датчик мощности R&S®NRP-Z81 (вместо него могут использоваться другие датчики мощности R&S®NRP-Zxx)
Меню «Зависимость мощности от мощности» опции анализа мощности R&S®SMF-K28 (с настройками для измерения мощности внешнего усилителя)
Для анализа мощности необходима опция R&S®SMF-K28.
Загрузка инструкции: «R&S®SMA-K28, SMF-K28 — наглядное руководство и подробная инструкция по эксплуатации»
Анализ мощности (зависимость мощности от времени; например, универсальный анализ импульсов)
Анализ импульсов при помощи датчика мощности R&S®NRP-Zxx.
Микроволновый генератор сигналов R&S®SMF100A совместно с датчиком мощности R&S®NRP-Z81 позволяет анализировать импульсные данные в режиме измерения «время». После установки пороговых уровней измеряются все важные параметры импульса. На следующих графиках показано большинство таких параметров:
Меню «Зависимость мощности от времени» опции анализа мощности R&S®SMF-K28 (с настойками для измерения параметров одиночного импульса)
Анализ импульсов в случае одиночного импульса
Схема измерений: Микроволновый генератор сигналов R&S®SMF100A R&S®SMF-B122 (частотный модуль от 1 до 22 ГГц) R&S®SMF-K28 (опция анализа мощности) Датчик мощности R&S®NRP-Z81
Для анализа мощности необходима опция R&S®SMF-K28.
Загрузка инструкции: «R&S®SMA-K28, SMF-K28 — наглядное руководство и подробная инструкция по эксплуатации»
Настраиваемая пользователем коррекция амплитудно-частотной характеристики внешних устройств
Тестируемые устройства, такие как усилители мощности, всегда имеют некоторую неравномерность амплитудно-частотной характеристики. В таких случаях генератор сигналов должен компенсировать эту неравномерность. Именно для этой цели генератор R&S®SMF100A обладает функцией пользовательской коррекции. Для известной амплитудно-частотной характеристики, которую необходимо скорректировать, можно задать поправочные значения уровня как функцию частоты. Между этими значениями частоты выполняется автоматическая интерполяция поправочных значений.
Для упрощения этой процедуры, генератор R&S®SMF100A с помощью внешних датчиков мощности компании Rohde & Schwarz может автоматически вводить поправочные значения уровня при простом нажатии кнопки.
Выходной уровень микроволнового генератора сигналов с коррекцией амплитудно-частотной характеристики (красная линия) и без коррекции (желтая линия)
Таблица пользовательской коррекции со значениями частоты и поправочных значений уровня в Гц и дБ, соответственно.
Внешняя петля АРУ для генераторов SMF и SMB Последние версии прошивок для генераторов SMF и SMB поддерживают контроль выходного уровня генератора в реальном времени с помощью внешней цепи АРУ. Цепь АРУ может быть организована с использованием направленных ответвителей и преобразователей мощности NRP-Zxx, подключаемых напрямую к генераторам (при использовании преобразователей NRP-Z28 и NRP-Z98 направленный ответвитель не требуется). Такое решение позволяет измерять действительную мощность на входе тестируемого устройства, передавать ее по USB-интерфейсу в генератор, сравнивать с требуемой и немедленно автоматически подстраивать выходной уровень генератора. Преимуществом данного режима по сравнению с режимом пользовательской коррекции АЧХ, который также поддерживается генераторами Rohde&Schwarz, является независимость выходной мощности от временной нестабильности АЧХ тракта, например из-за дрейфов во внешних усилителях. Режим внешней АРУ дает пользователю точный и стабильный контроль за мощностью на входе тестируемого устройства, вне зависимости от потерь, АЧХ и температурных дрейфов в установке, что важно как при разработке, так и при производстве различных СВЧ-модулей.
Управление поворотной ручкой прибора или при помощи USB «мыши»

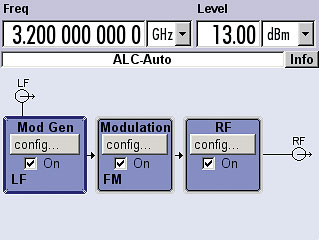

Цветной VGA дисплей с разрешением 640 × 480 пикселей

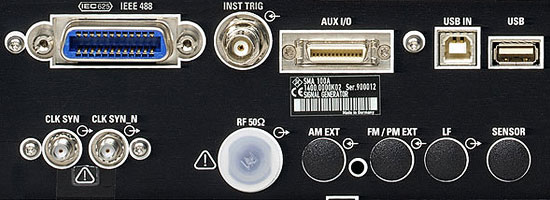

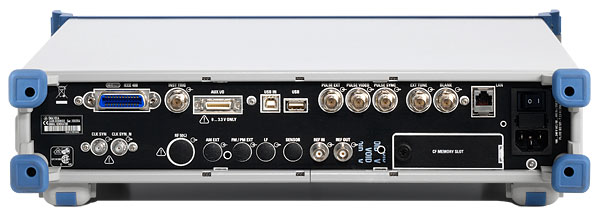

Разнообразные интерфейсы
Дистанционное управление через интерфейсы GPIB, Ethernet или USB
Разъемы USB для клавиатуры, «мыши» и флэш-накопителя
Для выполнения точных измерений мощности имеется разъем для подключения датчиков мощности R&S®NRP-Zx
Управление посредством устройств для дистанционного управления (например, VNC)
Умножители частоты
Для расширения частотного диапазона генераторов R&S®SMF100A свыше 43,5 ГГц используются умножители частоты R&S®SMZ. Умножители частоты с коэффициентом умножения 6 работают в трех диапазонах частот:
от 50 до 75 ГГц (R&S®SMZ75)
от 60 до 90 ГГц (R&S®SMZ90)
от 75 до 110 ГГц (R&S®SMZ110)
и имеют соответствующие выходные волноводные фланцы.
Умножители R&S®SMZ подключаются к прибору с помощью ВЧ-кабеля и управляющего USB-кабеля. Они могут комплек- товаться встроенным механическим или электронным аттенюатором. Частота и уровень на выходе умножителя устанавливаются непосредственно на генераторе (для механического аттенюатора на экране генератора отображается требуемое положение регулятора). При этом используется заводская калибровка компенсации АЧХ умножителя. Умножители частоты R&S®SMZ поддерживают работу с немодулированными непрерывными сигналами, а также сигналами с частотной, фазовой и импульсной модуляцией (работа любых умножителей частоты с АМ-сигналами невозможна в принципе). При использовании умножителей частоты R&S®SMZ с генераторами сигналов, отличными от R&S®SMF100A, в том числе других производителей, для их управления используется программное обеспечение SMZ Control. ПО устанавливается на внешний ПК и обеспечивает управление умножителем через интерфейс USB и генератором через интерфейсы LAN или GPIB. Для работы умножителя с ПК требуется программная опция SMZ-K1. Возможности опции аналогичны управлению с генератора R&S®SMF100A.
Технические характеристики
Частота
Диапазон частот
от 100 кГц до 43,5 ГГц
Время установления
< 4 мс
Время установления в режиме списка
тип. зн. < 750 мкс
Уровень
Диапазон установки
от -130 дБм до +30 дБм
Время установления
< 3 мс
Время установления в режиме списка
тип. зн. < 750 мкс
Чистота спектра
Фазовый шум SSB
(f = 10 ГГц; сдвиг от несущей 10 кГц; ширина полосы измерения 1 Гц)
< -115 дБс, (тип. зн. -120 дБс)
Поддерживаемые виды модуляции с опцией R&S®SMF-B20
