Минимальные размеры и наилучшее соотношение между стоимостью и техническими характеристиками в своем классе Диапазон частот: от 9 кГц до 1,1 или 3,2 ГГц
Характеристики
Информация для заказа
Наименование
Тип устройства
Код заказа
Базовый блок (включая кабель питания, краткое руководство и компакт-диск с руководствами по эксплуатации и обслуживанию)
Калибровка DKD (ISO 17025), включая калибровку ISO 9000 (заказывается только вместе с прибором)
R&S®SMC-DKD
1415.7512.02
1)Базовый блок должен заказываться с частотной опцией R&S®SMC-B101 или R&S®SMC-B103
Краткое описание

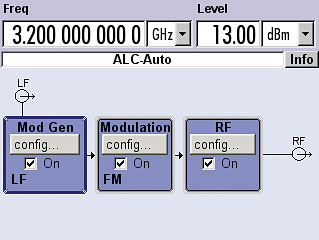

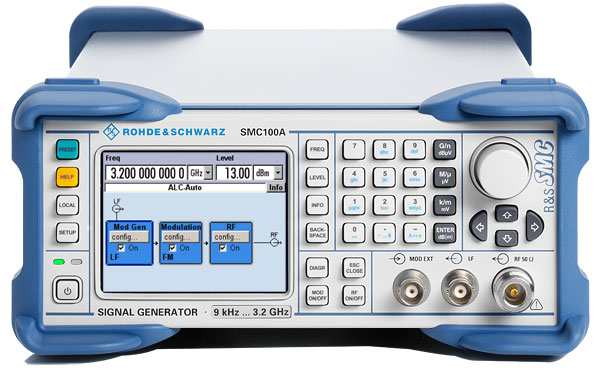

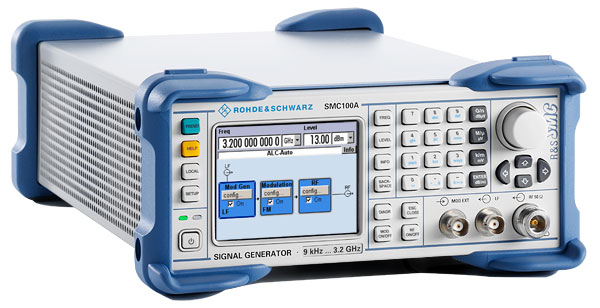

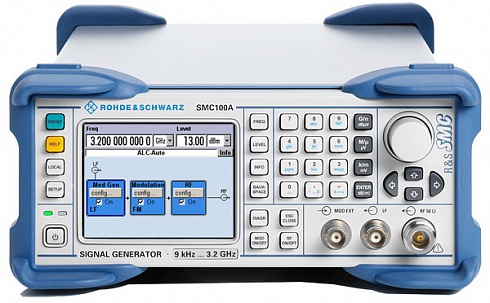

Модель R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. Генератор имеет минимальные размеры и наилучшее соотношение между стоимостью и техническими характеристиками в своем классе.
Генератор R&S®SMC100A обеспечивает замечательное качество сигнала по весьма привлекательной цене. Рабочий диапазон частот генератора от 9 кГц до 1,1 или 3,2 ГГц. Номинальное значение выходной мощности более +17 дБмВт. Все важные функции (АМ/ЧМ/ФМ/импульсная модуляция) уже встроены в прибор. Все это характеризует генератор сигналов R&S®SMC100A как гибкий и универсальный прибор.
При покупке измерительного прибора важным фактором является общая стоимость эксплуатационных расходов. R&S®SMC100A имеет не только низкую начальную стоимость, но и малые расходы по дальнейшему обслуживанию, поскольку пользователь может сам заменять вышедшие из строя модули и контролировать точность и воспроизводимость уровня с помощью датчиков мощности R&S®NRP-Z91/-Z92.
Эти замечательные возможности делают R&S®SMC100A идеальным прибором для сервисных и ремонтных центров. Благодаря малым размерам и небольшому весу, R&S®SMC100A может использоваться для работы в полевых условиях и в учебных заведениях.
Обзор
Короткое описание
Утвержденный тип средств измерений.
Модель R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. Генератор имеет минимальные размеры и наилучшее соотношение между стоимостью и техническими характеристиками в своем классе.

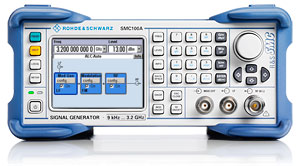

R&S®SMC100A
Ключевые факты
Генератор сигналов с наилучшим в своем классе соотношением между стоимостью и техническими характеристиками
Генератор сигналов с минимальными в своем классе размерами (½ x 19", 2 единицы по высоте)
Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц
Максимальное значение выходного уровня >+17 дБмВт
АМ/ЧМ/ФМ/импульсная модуляция в стандартной конфигурации
Специальный источник сигналов для автоматического испытательного оборудования (ATE)
Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе
Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность

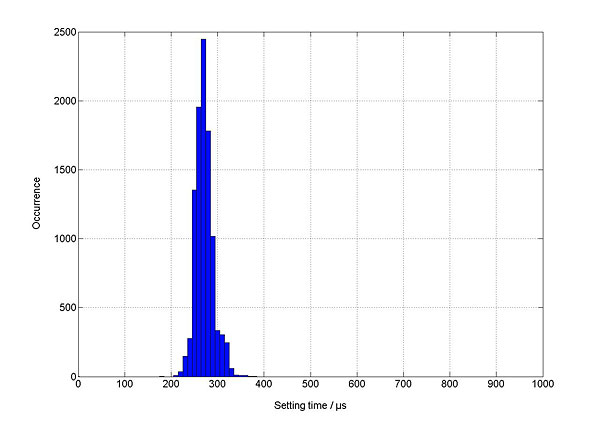

Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"

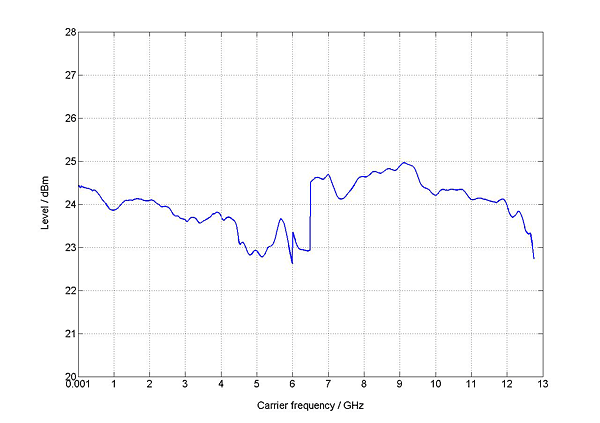

Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)
Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу
Высокие технические характеристики в нужном наборе
Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний

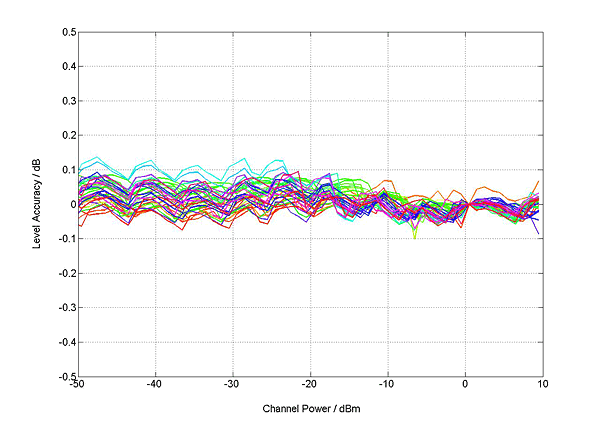

Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)
Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)

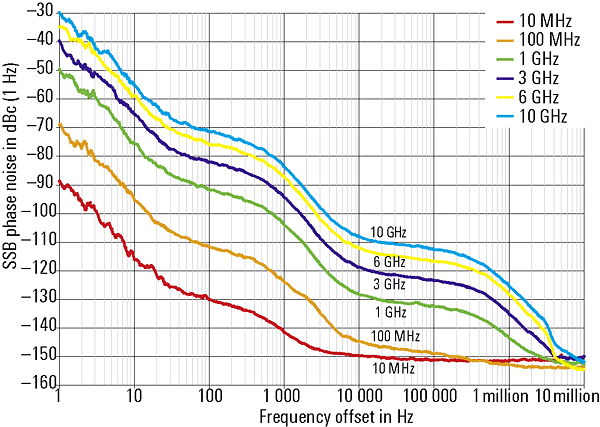

Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)
Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы
Минимальная совокупная стоимость владения
Привлекательная начальная стоимость
Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание
Свойства
Отличные характеристики по привлекательной цене
Низкий фазовый шум SSB с номинальным значением –111 дБн (отстройка от несущей 20 кГц, f = 1 ГГц, полоса измерения 1 Гц)
Номинальное значение широкополосного шума –148 дБн (отстройка от несущей >10 МГц, f > 1 МГц, полоса измерения 1 Гц)
Номинальное значение негармонических составляющих –72 дБн (отстройка от несущей >10 кГц, f ≤ 1600 МГц)
Гибкий и универсальный генератор сигналов общего назначения
Диапазон частот от 9 кГц до 1,1 или 3,2 ГГц
Максимальное значение выходного уровня более+17 дБмВт
Встроенные аналоговые режимы модуляции (АМ/ЧМ/ФМ/импульсная модуляция) в стандартной конфигурации

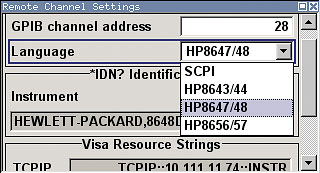

Совместимость с другими генераторами по командам дистанционного управления
Встроенная защита от перенапряжения
Электронный аттенюатор, не подверженный износу
Экономия места за счет малых размеров и веса
Самый маленький в экономичном классе генератор сигналов: ½ x 19", 2 единицы по высоте Легкий
Минимальная общая стоимость эксплуатационных расходов
Привлекательная начальная цена
Большой межкалибровочный интервал
Упрощенный поиск ошибок благодаря встроенным функциям самодиагностики
Возможность самостоятельного ремонта путем установки заранее откалиброванных сменных модулей
Оптимизированная точность за счет коррекции уровня с помощью датчиков R&S®NRP-Zxx
Идеальный прибор на все случаи жизни
Ремонт и обслуживание
Научные исследования и образование
Работа в полевых условиях
Режимные объекты
Простота применения на производстве
Технические характеристики
Частота
Диапазон частот
частотная опция R&S®SMC-B101
от 9 кГц до 1,1 ГГц
частотная опция R&S®SMC-B103
от 9 кГц до 3,2 ГГц
Время установки
режим SCPI
<5 мс
Уровень
Максимальная выходная мощность
f = от 200 кГц до 3,2 ГГц
>+13 дБмВт
f ≥ 500 кГц
> +17 дБмВт (ном.) в режиме расширенного диапазона
Погрешность уровня
f = от 200 кГц до 3,2 ГГц АРУ ВКЛ., режим АВТО, T = от 18 до 33°C
<0,9 дБ
Время установки
режим SCPI
<5 мс
Уровень обратного сигнала
f = от 1 МГц до 1 ГГц
50 Вт/50 В
f = от 1 ГГц до 2 ГГц
25 Вт/50 В
f = от 2 ГГц до 3,2 ГГц
10 Вт/50 В
Чистота спектра
Негармонические составляющие
отстройка от несущей >10 кГц, f ≤ 1600 МГц
<–60 дБн (ном. –72 дБн)
Фазовый шум SSB
f = 1 ГГц отстройка от несущей = 20 кГц полоса измерения 1 Гц
<–105 дБн (ном. –111 дБн)
Широкополосный шум
f > 1 МГц, уровень >5 дБмВт отстройка от несущей >10 МГц полоса измерения 1 Гц
<–138 дБн (ном. –148 дБн)
Поддерживаемые режимы модуляции
АМ
стандартная конфигурация
Глубина АМ
от 0 до 100 %
ЧМ/ФМ
стандартная конфигурация
Максимальная девиация ЧМ
f > 1,6 ГГц
4 МГц
Максимальная девиация ФМ
f > 1,6 ГГц
40 рад.
Импульсная
стандартная конфигурация
Время нарастания/спада
<500 нс (ном. 100 нс)
Минимальная ширина импульса
со встроенным импульсным генератором
1 мкс
Отношение вкл/выкл
>80 дБ

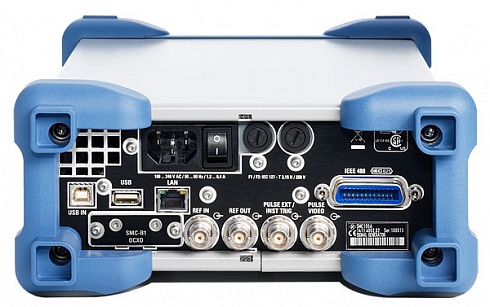

Интерфейсы
Дистанционное управление
шина IEC/IEEE (с опцией R&S®SMC-K4)
Ethernet (TCP/IP)
USB
Периферия
USB
Характеристики
Качество сигнала, скорость и гибкость – вот критерии, по которым сегодня оцениваются генераторы сигналов. Генератор сигналов R&S®SMA100A идеально отвечает этим критериям и потому является аналоговым генератором высшего класса, который устанавливает новые стандарты благодаря своим выдающимся характеристикам.
Генератор сигналов R&S®SMA100A сочетает в себе высочайшее качество сигнала с очень высокой скоростью настройки рабочих параметров, что делает его идеальным для решения любой задачи. Будь то разработка, производство, техническое обслуживание или регламентные работы – генератор R&S®SMA100A великолепно справляется со своей работой.
В диапазоне частот 9 кГц – 6 ГГц он способен генерировать как немодулированные сигналы, так и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ, импульсная модуляция). Великолепные технические характеристики и широкий выбор модулирующих сигналов – вот отличительные особенности генератора R&S®SMA100A. Кроме того, использование синтезатора сигналов синхронизации с малым джиттером (опция) позволяет получить дифференциальные сигналы синхронизации частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A пригодным для работы в самых разных областях: от измерения фазового шума до испытания аналого-цифровых интегральных схем.
Кроме того, генератор сигналов R&S®SMA100A оборудован графическим интерфейсом пользователя, что обеспечивает его быстрое освоение и интуитивно понятное использование.
