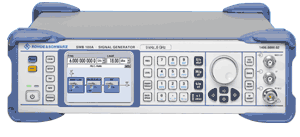

Обзор
Короткое описание
Утвержденный тип средств измерений.

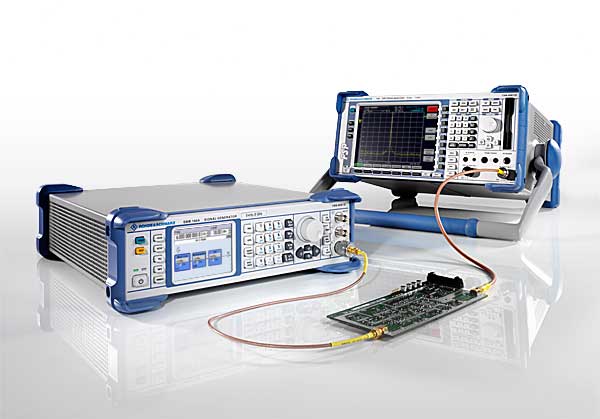

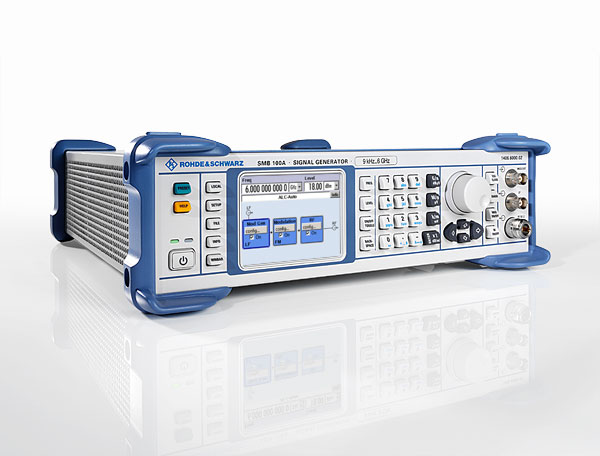

Технические характеристики аналогового генератора сигналов R&S®SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала. Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.
Очень низкий фазовый шум SSB даже на малых частотах (вместо преобразователя частоты используется новый синтезатор DDS с диапазоном от 9 кГц до 23,4375 МГц)
Поддержка всех основных типов аналоговой модуляции: АМ, ЧМ/ФМ и импульсной модуляции
Высокая выходная мощность до +25 дБмВт компенсирует 10 потери уровня на пути к исследуемому устройству
Специальный источник сигналов для автоматического испытательного оборудования (ATE)
Самый миниатюрный полнофункциональный генератор сигналов: высота 1 HU, ширина 1/2 от 19″, — занимает минимум места в испытательной системе
Исключительно быстрая настройка посредством интерфейса PCIe обеспечивает высокую производительность
Гистограмма по 10 000 измерений времени переключения частоты устанавливаемой по интерфейсу PCI, параметры настройки: АВТО"
Максимальный выходной уровень +22 дБмВт (тип. зн. с опцией электронного ступенчатого аттенюатора R&S®SGS-B26) позволяет компенсировать потери в измерительном комплексе Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора R&S®SGS-B26 (измеренные значения)
Дополнительный не подверженный износу электронный аттенюатор с полосой частот до 12,75 ГГц обеспечивает надежную работу
Высокие технические характеристики в нужном наборе
Исключительно высокий уровень надежности и повторяемости обеспечивает неизменные условия для испытаний
Уровень линейности сигнала 3GPP TM1/64 с пик-фактором 10,55 дБ; различные цвета соответствуют различным РЧ частотам (измеренные значения)
Низкий фазовый шум в одной боковой полосе частот: тип. зн. -130 дБн (сдвиг от несущей 20 кГц, f = 1 ГГц, полоса частот измерения 1 Гц)
Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) R&S®SGS-B1 (измеренное значение)
Дополнительный высокостабильный генератор опорной частоты упрощает интеграцию в стандартные испытательные системы
Минимальная совокупная стоимость владения
Привлекательная начальная стоимость
Простая модульная конструкция позволяет сократить время ремонта и сокращает до минимума время простоя испытательной системы
Длительные интервалы между калибровками сокращают до минимума затраты на техническое обслуживание
Свойства
Высокая выходная мощность как стандарт
Выходная мощность, при которой обеспечивается соблюдение характеристик, превышает +18 дБм в широком диапазоне частот 1 МГц – 12,75 ГГц
Типовой максимальный уровень составляет +25 дБм (с превышением номинального уровня) по всему диапазону частот вплоть до 12,75 ГГц
Измеренная зависимость максимальной выходной мощности от частоты
Наилучшее качество сигнала в среднем диапазоне
Низкий фазовый шум в режиме SSB-модуляции (типовое значение): -128 дБн [здесь и далее "н" означает "ниже уровня несущей"] (смещение несущей 20 кГц, частота несущей 1 ГГц, ширина полосы измерения 1 Гц)
Очень низкий фазовый шум в режиме SSB-модуляции даже на низких выходных частотах (вместо преобразователя с понижением частоты использован новый синтезатор сигнала DDS-типа от 9 кГц до 23,4375 МГц)
Низкий уровень широкополосного шума (типовое значение): -152 дБн (смещение несущей >10 МГц, частота несущей 1 ГГц, уровень >5 дБм)
Уровень гармоник (типовое значение): -30 дБн на максимальной выходной мощности, при которой обеспечивается соблюдение характеристик, равной +18 дБм
Типовой фазовый шум в режиме SSB-модуляции с внутренним термостатированным кварцевым генератором (опция R&S® SMB-B1)
Зависимость типового фазового шума в режиме SBB-модуляции от частоты с внутренним термостатированным кварцевым генератором (опция R&S® SMB-B1) при смещении 20 кГц
Измеренная зависимость уровня гармоник при +18 дБм от частоты
Обслуживание на месте эксплуатации
Гибкость конструкции позволяет обслуживать устройство на месте эксплуатации или силами сервисного центра компании Rohde & Schwarz

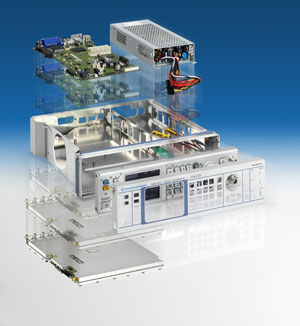

Простота и понятность конструкции (устройство состоит всего из 4 заменяемых модулей) обеспечивает малое время ремонта
Калиброванные сменные модули делают полную калибровку и подстройку ненужными
Встроенная функция самотестирования модулей упрощает процесс поиска и устранения неисправностей
Возможность проверки точности установки уровней и автоматической коррекции уровней при подключении датчика мощности семейства NRP (доступен с апреля 2008 г.)
Минимум модулей в устройстве R&S®SMB100A означает высокую надежность и легкое обслуживание
Технические характеристики
Частота
Диапазон частот
R&S®SMB-B101
9 кГц – 1,1 ГГц
R&S®SMB-B102
9 кГц – 2,2 ГГц
R&S®SMB-B103
9 кГц – 3,2 ГГц
R&S®SMB-B106
9 кГц – 6 ГГц
R&S®SMB-B112
100 кГц – 12,75 ГГц
R&S®SMB-B112L
100 кГц – 12,75 ГГц
R&S®SMB-B120
100 кГц – 20 ГГц
R&S®SMB-B120L
100 кГц – 20 ГГц
R&S®SMB-B140
100 кГц – 40 ГГц
R&S®SMB-B140L
100 кГц – 40 ГГц
Время установки
Режим SCPI Режим списка
< 3 мс (тип. знач. 1,6 мс <1 мс
Уровень
Максимальная выходная мощность
f = 1 МГц – 6 ГГц
>+18 дБм До +25 дБм в режиме превышения номинального уровня
Нестабильность уровня
f = 200 МГц – 3 ГГц
< 0,5 дБ
Время установки
Режим SCPI Режим списка
< 2,5 мс (тип. знач. 1,2 мс <1 мс
Подпитка
f = 1 МГц – 1 ГГц f = 1 ГГц – 2 ГГц f = 2 ГГц – 6 ГГц
50 Вт / 50 В 25 Вт / 50 В 10 Вт / 50 В
Спектральная чистота
Гармонические составляющие
Уровень ≤ 8 дБм, f > 1 МГц
< -30 дБн
Негармонические составляющие
Смещение несущей > 10 кГц, f ≤ 1500 МГц
< -70 дБн (тип. знач. -85 дБн)
Фазовый шум в режиме SSB-модуляции
f = 1 ГГц Смещение несущей = 20 кГц Ширина полосы измерения = 1 Гц
< -122 дБн (тип. знач. -128 дБн)
Широкополосный шум
Уровень > 5 дБм Смещение несущей > 10 кГц Ширина полосы измерения = 1 Гц
< -142 дБн (тип. знач. -152 дБн)
Поддерживаемые режимы модуляции
АМ, ЧМ, ФМ
Стандартная конфигурация
Импульсная
Требуется опция: SMB-K21 или SMB-K22
Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц
Максимальная девиация в режиме ЧМ
f > 3 ГГц
16 МГц
Максимальная девиация в режиме ФМ
f > 3 ГГц
160 рад
Импульсная модуляция
Опция (импульсный модулятор R&S®SMB-K22)
Длительность фронта/среза
< 20 нс (тип. знач. 10 нс)
Минимальная ширина импульса
При использовании генератора импульсов R&S®SMB-K23 (опция)
20 нс
Отношение уровней в состояниях "Вкл/выкл"
> 80 дБ
Возможности подключения
Дистанционное управление
Шина IEC/IEEE Ethernet (TCP/IP) USB
Подключение периферийных устройств
USB
Характеристики
Качество сигнала, скорость и гибкость – вот критерии, по которым сегодня оцениваются генераторы сигналов. Генератор сигналов R&S®SMA100A идеально отвечает этим критериям и потому является аналоговым генератором высшего класса, который устанавливает новые стандарты благодаря своим выдающимся характеристикам.
Генератор сигналов R&S®SMA100A сочетает в себе высочайшее качество сигнала с очень высокой скоростью настройки рабочих параметров, что делает его идеальным для решения любой задачи. Будь то разработка, производство, техническое обслуживание или регламентные работы – генератор R&S®SMA100A великолепно справляется со своей работой.
В диапазоне частот 9 кГц – 6 ГГц он способен генерировать как немодулированные сигналы, так и сигналы со всеми распространенными типами аналоговой модуляции (АМ, ЧМ, ФМ, импульсная модуляция). Великолепные технические характеристики и широкий выбор модулирующих сигналов – вот отличительные особенности генератора R&S®SMA100A. Кроме того, использование синтезатора сигналов синхронизации с малым джиттером (опция) позволяет получить дифференциальные сигналы синхронизации частотой до 1,5 ГГц, не зависящие от частоты ВЧ-сигнала. Это делает генератор R&S®SMA100A пригодным для работы в самых разных областях: от измерения фазового шума до испытания аналого-цифровых интегральных схем.
Кроме того, генератор сигналов R&S®SMA100A оборудован графическим интерфейсом пользователя, что обеспечивает его быстрое освоение и интуитивно понятное использование.
