Термостатированный кварцевый генератор с повышенной стабильностью
R&S®FSV-B4
1310.9522.03

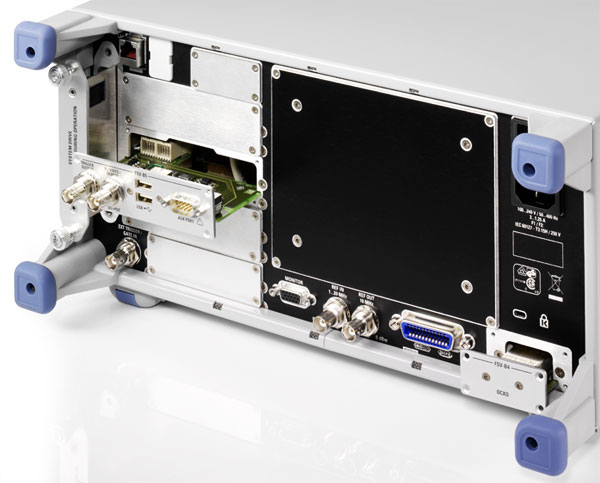

Дополнительные интерфейсы (выход ПЧ/видео, порт AUX, выход синхросигнала, два дополнительных порта USB)
R&S®FSV-B5
1310.9539.02
Следящий генератор, от 100 кГц до 3,6/7 ГГц
R&S®FSV-B9
1310.9545.02
Управление внешним генератором
R&S®FSV-B10
1310.9551.02
Цезиевый стандарт частоты
R&S®FSV-B14
1310.9980.02
Интерфейс цифровых сигналов модуляции
R&S®FSV-B17
1310.9568.02
Съёмный полупроводниковый накопитель
R&S®FSV-B18
1310.9697.05
Запасной жесткий диск (съемный жесткий диск)
R&S®FSV-B19
1310.9574.05
Порты LO/IFдля внешних смесителей
R&S®FSV-B21
1310.9597.02
Предусилитель на диапазон от 9 кГц до 3,6/7 ГГц
R&S®FSV-B22
1310.9600.02
Предусилитель, от 9 кГц до 13,6 ГГц
R&S®FSV-B24
1310.9616.13
Предусилитель, от 9 кГц до 30 ГГц
R&S®FSV-B24
1310.9616.30
Предусилитель, от 9 кГц до 40 ГГц
R&S®FSV-B24
1310.9616.40
Электронный аттенюатор с шагом настройки 1 дБ
R&S®FSV-B25
1310.9622.02
Расширение частотного диапазона до 20 Гц
R&S®FSV-B29
1310.9639.02
Адаптер питания для обеспечения работы прибора от постоянного напряжения 10-15 В.
R&S®FSV-B30
1310.9897.02
Комплект NiMH батарей и зарядное устройство для моделей FSV4 или FSV7, (требуется опция FSV-В1 и B30)
R&S®FSV-B31
1310.9874.02
Комплект Lithium-Ion батарей (доступен для всех моделей FSV, требуется опция FSV-B1 и В30)
R&S®FSV-B32
1321.3750.02
Внешнее зарядное устройство для Lithium-Ion батарей
R&S®FSV-B34
1321.3950.02
Расширение полосы анализа до 40 МГц (недоступно для FSV40 (модель .39))
R&S®FSV-B70
1310.9645.02
Расширение полосы анализа до 160 МГц (для FSV4 и FSV7)
R&S®FSV-B160
1311.2015.02
Расширение полосы анализа до 160 МГц (для FSV13)
R&S®FSV-B160
1311.2015.13
Расширение полосы анализа до 160 МГц (для FSV30, FSV40)
R&S®FSV-B160
1311.2015.40
Программные опции
Анализ аналоговой модуляции АМ/ЧМ/ФМ
R&S®FSV-K7
1310.8103.02
Приложения для измерений стереосигналов FM требуется опция R&S®FSV-K7
R&S®FSV-K7S
1310.8126.02
Анализ сигналов Bluetooth®/EDR
R&S®FSV-K8
1310.8203.02
Поддержка датчиков мощности (измерение мощности с помощью датчиков R&S®NRP)
R&S®FSV-K9
1301.8155.02
Анализ сигналов GSM/EDGE/EDGE evo
R&S®FSV-K10
1310.8055.02
Измерение спектрограмм
R&S®FSV-K14
1310.8255.02
Приложение для измерения коэффициента шума и усиления
R&S®FSV-K30
1310.8355.02
Приложение для измерения фазовых шумов
R&S®FSV-K40
1310.8403.02
Приложение для векторного анализа сигналов
R&S®FSV-K70
1310.8455.02
Анализ сигналов базовых станций 3 GPP (DL), включая HSDPA и HSDPA+
R&S®FSV-K72
1310.8503.02
Анализ сигналов абонентских устройств 3 GPP (UL), включая HSUPA
R&S®FSV-K73
1310.8555.02
Измерение сигналов базовых станций 3GGP TD-SCDMA
R&S®FSV-K76
1310.8603.02
Измерение сигналов абонентских устройств TD-SCDMA
R&S®FSV-K77
1310.8655.02
Анализ сигналов базовых станций CDMA2000® (DL)
R&S®FSV-K82
1310.8703.02
Анализ сигналов абонентских устройств cdma2000
R&S®FSV-K83
1310.8755.02
Анализ сигналов базовых станций 1xEV-DO (DL)
R&S®FSV-K84
1310.8803.02
Встроенное прикладное ПО WLAN TX-измерения по стандарту WLAN IEEE 802.11 a/b/g/j
R&S®FSV-K91
1310.8903.02
Встроенное прикладное ПО WLAN Модернизация опции R&S®FSQ-K91 для проведения TX-измерений по стандарту IEEE 802.11n
R&S®FSV-K91n
1310.9468.02
Анализ сигналов WLAN IEEE 802.11 ac (необходима опция R&S®FSV-K91)
R&S®FSV-K91ac
1310.8629.02
Анализ сигналов WLAN IEEE 802.11p (необходима опция R&S®FSV-K91)
R&S®FSV-K91p
1321.3314.02
Анализ сигналов OFDM/OFDMA стандарта WiMAX™ IEEE 802.16e
R&S®FSV-K93
1310.8955.02
Анализ сигналов абонентских устройств 1xEV-DO
R&S®FSV-K85
1310.8773.02
ПО для анализа нисходящих сигналов EUTRA/LTE FDD
R&S®FSV-K100
1310.9051.02
ПО для анализа восходящих сигналов EUTRA/LTE FDD
R&S®FSV-K101
1310.9100.02
ПО для анализа нисходящих MIMO-сигналов EUTRA/LTE
R&S®FSV-K102
1310.9151.02
ПО для анализа нисходящих сигналов EUTRA/LTE TDD
R&S®FSV-K104
1309.9774.02
ПО для анализа восходящих сигналов EUTRA/LTE TDD
R&S®FSV-K105
1309.9780.02
Принадлежности
Гармонический смеситель от 40 ГГц до 60 ГГц
R&S®FS-Z60
1089.0799.02
Гармонический смеситель от 50 ГГц до 75 ГГц
R&S®FS-Z75
1048.0271.02
Гармонический смеситель от 60 ГГц до 90 ГГц
R&S®FS-Z90
1048.0371.02
Гармонический смеситель от 75 ГГц до 110 ГГц
R&S®FS-Z110
1048.0471.02
Краткое описание

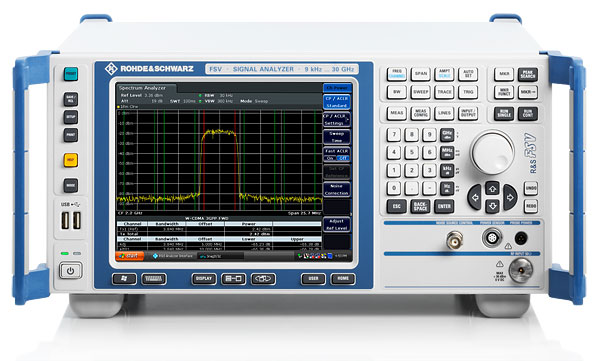

R&S®FSV – самый быстрый и наиболее универсальный анализатор спектра и сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиотехнических систем.
В сфере разработки R&S®FSV превосходит другие анализаторы, благодаря высоким радиочастотным характеристикам, непревзойденной в своем классе полосе анализа до 160 МГц и широкому диапазону приложений анализа для различных методов аналоговой модуляции, а также для стандартов беспроводной и широкополосной связи.
R&S®FSV в пять раз быстрее аналогичных анализаторов и предлагает процедуры измерения, оптимизированные по скорости и объему передаваемых данных, что является неоценимым преимуществом в условиях промышленного производства.
Облегчающий работу сенсорный экран, небольшие размеры, малый вес и непосредственная поддержка датчиков мощности делают R&S®FSV лучшим прибором для выполнения пусконаладочных и сервисных работ.
Обзор
Короткое описание
Утвержденный тип средств измерений

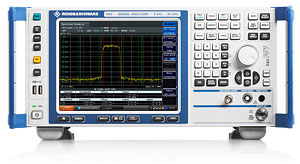

R&S®FSV – самый быстрый и наиболее универсальный анализатор спектра и сигналов, предназначенный для требовательных и бережливых пользователей, занятых разработкой, производством, установкой и обслуживанием радиотехнических систем.
R&S®FSV
Ключевые факты
Диапазон частот от 10 Гц до 4/7/13,6/30/40 ГГц
Полоса анализа сигнала да 160 МГц
Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц
Программное обеспечение для анализа сигналов GSM/EDGE (включая EDGE evo), WCDMA/HSPA+, LTE, WiMAX, WLAN и методов аналоговой модуляции
Простая модернизация путем установки опций
Фазовый шум –110 дБн/Гц при отстройке от несущей 10 кГц
Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) +15 дБмВт
Средний уровень собственных шумов (DANL) в полосе 1 Гц: –155 дБмВт на частоте 1 ГГц, –147 дБмВт на частоте 30 ГГц, –139 дБмВт на частоте 40 ГГц
Съемный жесткий диск для работы в условиях повышенной секретности
Расширение частотного диапазона до 110 ГГц с помощью опции R&S®FSV-B21, встроенной в R&S®FSV30/40 и смесители гармоник R&S®FS-Z60/-Z75/-Z90/-Z110
Качество модуляции EVM Ошибка по фазе/частоте Подавление исходного смещения
Качество модуляции EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов)
Качество модуляции EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов)
Качество модуляции RHO EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов)
Измерения спектра Зависимость ВЧ спектра и ВЧ мощности от времени Аудиоспектр и временная область
Измерения спектра Спектр модуляции Спектр переходных процессов Паразитные излучения
Прочее Таблица каналов со сводкой каналов, используемых на
базовой станции
Смещение синхросигнала
Прочее ChanneltablewithТаблица каналов со сводкой каналов, используемых на
базовой станции
Смещение синхросигнала Мощность от времени
Прочее Таблица каналов со сводкой каналов, используемых на
базовой станции
Смещение синхросигнала
Специальные возможности Универсальный широкополосный измерительный демодулятор АМ/ЧМ/ФМ, полоса анализа до 40 Мгц
Специальные возможности Одиночный и многопакетный
Специальные возможности Автоматическое обнаружение активных каналов и декодирование сигнальной информации Автоматическое определение кода шифрования Автоматическое определение формата модуляции HSDPA Поддержка сигналов режима компрессии Поддержка HSPAи HSDPA+
Специальные возможности Автоматическое обнаружение активных каналов и декодирование сигнальной информации Автоматическое определение формата модуляции HSDPA Поддержка HSPA+ и HSDPA
Специальные возможности Автоматическое обнаружение активных каналов и декодирование сигнальной информации Надежные алгоритмы демодуляции для надежных измерений сигналов с несколькими несущими
R&S®FSV-K84: 1xEV-DO
R&S®FSV-K91/-K91n: WLAN IEEE 802.11a/b/g/j/n
R&S®FSV-K93: WiMAX™ IEEE 802.16e, OFDM и OFDMA
R&S®FSV-K100/-K101/-K102/-K104/-K105: LTE
Мощность Мощность несущей Мощность в кодовой области
Зависимость мощности в кодовой области от времени
CCDF
Мощность Измерение мощности во временной и частотной области
Передний/задний фронт CCDF
Мощность Измерение мощности во временной и частотной области
Передний/задний фронт CCDF
Мощность Измерение мощности во временной и частотной области CCDF
Качество модуляции RHOPilot RHOData RHOMAC RHOOverall EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты)
Качество модуляции EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов)
Качество модуляции EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов)
Качество модуляции EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов)
Измерения спектра Маска спектра
ACLR
Измерение мощности
Измерения спектра Маска спектра
ACP
Неравномерность спектра
Измеренияспектра Маска спектра
ACP
Неравномерность спектра
Измерения спектра Неравномерность спектра
Прочее Таблица каналов со сводкой каналов, используемых на
базовой станции Смещение синхросигнала
Прочее Битовый поток
Поле сигнала
Усреднение по нескольким измерениям
Прочее Битовый поток
Поле сигнала
Усреднение по нескольким измерениям Сводная таблица пакетов Графическое представление карты DL
Прочее Битовый поток
Сводная таблица распределения
Блок-схема прохождения сигнала
Усреднение по нескольким измерениям
Специальные возможности Автоматическое обнаружение активных каналов и декодирование сигнальной информации Надежные алгоритмы демодуляции для надежных измерений сигналов с несколькими несущими
Специальные возможности полоса 40 МГц для сигналов WLANIEEE 802.11n
Специальные возможности Автоматическая демодуляция в соответствии с картой DL
Определяемая пользователем маска спектра
Специальные возможности Автоматическое определение модуляции, длины
циклического префикса и идентификатора ячейки
Измерения MIMO
Особенности
Анализ спектра в реальном масштабе времени в диапазоне частот до 40 ГГц
Функция спектрограммы для безразрывного отображения спектра во временной области
Синхронизация по частотной маске, позволяющая запускать процесс измерения при наступлении отдельных, спорадических событий в спектре
Режим послесвечения, позволяющий видеть, как часто возникают сигналы
Потоковая передача I/Q-данных в режиме реального времени для записи длительных ВЧ-последовательностей
Полнофункциональный анализатор спектра и сигналов
Развертка по частоте во всем диапазоне частот от 10 Гц до 40 ГГц всего лишь за несколько миллисекунд
Увеличение максимальной входной частоты до 110 ГГц при использовании внешних смесителей
Выдающаяся точность измерения уровня в диапазоне до 7 ГГц
Отличный динамический диапазон и низкий уровень фазового шума
Высокая скорость измерения
Функции измерения мощности и статистического оценивания для анализа сигналов с цифровой модуляцией
Разнообразные функции работы с маркерами и анализа спектрограмм
Измерительное ПО для определения коэффициента шума или уровня фазового шума
Опции для общего векторного анализа и специального анализа сигналов GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, а также для сигналов с аналоговой модуляцией
Большой объем памяти I/Q-данных
Простое и интуитивно понятное управление при помощи сенсорного экрана
Использование сенсорного экрана позволяет управлять устройством пальцем (вместо курсора мыши)
Быстрый доступ ко всем важным функциям
Встроенная функция помощи
Функция "Undo/redo [Отменить/повторить]"
Низкая совокупная стоимость эксплуатации
Удобная установка опций непосредственно на месте работы
Простота адаптации к требованиям конкретных задач
Полнейшее соответствие требованиям времени благодаря обновлениям программного обеспечения
Применение
Измерение уровня
Рабочие функции приемника R&S® FSMR предназначены специально для калибровки уровней в широком диапазоне значений. Переключение между любыми диапазонами компенсируется простым в использовании методом калибровки при смене диапазона.

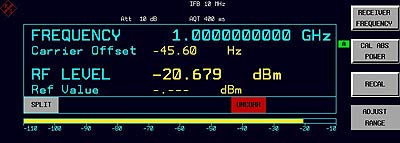

Для этого потребуется выполнить всего несколько действий: Шаг 1: Установить частоту измеряемого сигнала. Диапазон измерения приемника FSMR автоматически подстроится к уровню входящего сигнала (функция AUTORANGE).

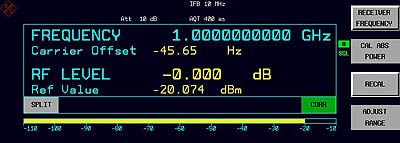

Шаг 2: Выполнить опорное измерение с помощью измерителя мощности посредством функции CAL ABS POWER. Теперь приемник FSMR готов к проведению калибровки уровня, для индикации этого состояния поле CORR выделяется зеленым цветом.

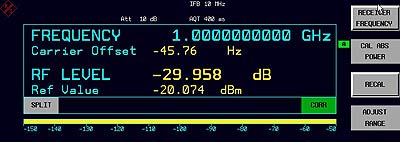

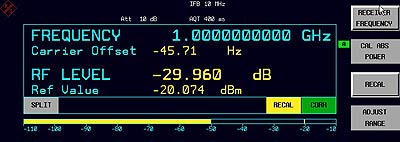

Шаг 3: Уменьшать уровень калибруемого устройства с необходимым шагом и проверять значение уровня. Если испытательный сигнал выйдет за пределы используемого диапазона измерений приемника, будет выдано предупреждение о калибровке соседнего диапазона.
Шаг 4: Выполнить калибровку для соседнего диапазона уровней с помощью клавиши RECAL. Измерительный диапазон приемника FSMR переключится автоматически.

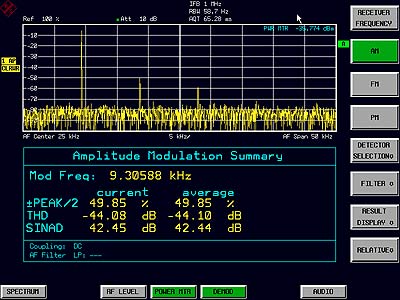

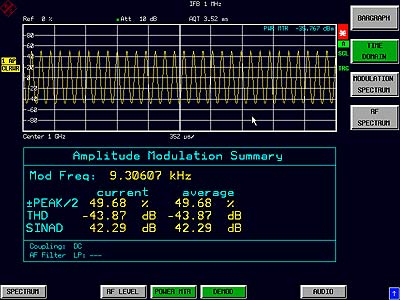

Измерение параметров модуляции и искажений Измерение коэффициента модуляции сигнала с амплитудной модуляцией: прибор FSMR измеряет коэффициент и частоту модуляции, а также показывает средние значения параметров модуляции. Демодулированный звуковой сигнал отображается во временной области.
На экран приемника FSMR будет выведен не только демодулированный или звуковой сигнал во временной области, но и спектр радиосигнала, полученный с помощью БПФ, в котором можно избирательно наблюдать гармоники и любые паразитные виды модуляции (например, фон от сети переменного тока). Для измерения коэффициентов THD и SINAD прибор автоматически настраивается на основную частоту. Функция измерения суммарного коэффициента гармоник THD выборочно измеряет все гармоники в пределах БПФ-спектра. Функция измерения отношения сигнала к сумме шума и искажений SINAD, кроме того, выполняет оценку уровня шума и негармонических паразитных сигналов.
Технические данные
Диапазон частот
Режим измерительного приемника
Режим анализатора спектра
R&S®FSMR3:
от 100 кГц до 3,6 ГГц
от 20 Гц до 3,6 ГГц
R&S®FSMR26:
от 100 кГц до 26,5 ГГц
от 20 Гц до 26,5 ГГц
R&S®FSMR43:
от 100 кГц до 43 ГГц
от 20 Гц до 43 ГГц
R&S®FSMR50:
от 100 кГц до 50 ГГц
от 20 Гц до 50 ГГц
Уровень
Нелинейность: 0,015 + 0,005 дБ / 10 дБ
Диапазон: от –130 до +10 дБмВт
Измерение параметров модуляции
Амплитудная модуляция
Частотная модуляция
Фазовая модуляция
Диапазон измерения
коэффициент модуляции от 0 до 100%
макс. девиация частоты 500 кГц
макс. девиация фазы 10000 рад
Частота модуляции
от 50 Гцдо 100 кГц
от 50 Гцдо 200 кГц
от 50 Гцдо 100 кГц
Погрешность
от 0,5 до 1,5%
от 1 до 3%
1%
Искажения
0,1%
0,1%
0,1%
Аудиофильтры
ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц
ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц
Коррекция предыскажений 25/50/75/750 мкс
Взвешивающие фильтры CCITT, фильтры CCIR без взвешивания
Полоса ВЧ реального времени / (от 100 до 400), в зависимости от оконной функции
Количество спектров в секунду
250 000/с
Частота обновления спектрограмм
10 000/с
Частота обновления экрана
30/с
Детекторы
Среднего значения (линейный или среднеквадратичный), максимального пикового, минимального пикового, выборки
Функции трассировки
Удержание максимума, удержание минимума, среднее
Запуск по частотной маске
Разрешающая способность по частоте
Ширина полосы реального времени / 801
Полоса обзора запуска
Ширина полосы ВЧ реального времени
Динамический диапазон
От 0 до -80 дБ ниже опорного уровня
Анализатор спектра
Ширина полосы
Полоса разрешения
Стандартный фильтр
1 Гц – 10 МГц
Стандартный фильтр, НУЛЕВАЯ ПОЛОСА ОБЗОРА
От 1 Гц до 10 МГц, 20 МГц, 40 МГц
Развертка БПФ
1 Гц – 300 кГц
Фильтр канала
100 Гц – 5 МГц
Видеофильтр
От 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц
Ширина полосы I/Q-демодуляции
40 МГц
Отображаемый средний уровень шума
Отображаемый средний уровень шума
1 ГГц
–152 дБм (1 Гц)
30 ГГц
-150 дБм
Отображаемый средний уровень шума с предварительным усилителем, опция R&S®FSV-B22 или R&S®FSV-B24
1 ГГц
-163 дБм
30 ГГц
-162 дБм
Интермодуляция
Точка пересечения третьего порядка (TOI)
f < 3,6 ГГц
16 дБм
Динамический диапазон
Коэффициент утечки мощности в соседний канал в режиме WCDMA
Без компенсации шума
70 дБ
С компенсацией шума
73 дБ
Фазовый шум
Частота несущей – 1 ГГц
Смещение от частоты несущей – 10 кГц
-106 дБн (1 Гц)
Смещение от частоты несущей – 100 кГц
-115 дБн (1 Гц)
Смещение от частоты несущей – 1 МГц
-134 дБн (1 Гц)
Общая погрешность измерения
f < 7 ГГц
0,4 дБ
Технологии
LTE (Long Term Evolution)
WCDMA / HSPA / HSPA+
WiMAX
WLAN / Wi-Fi Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
Характеристики
R&S®FSV4
R&S®FSV7
R&S®FSV13
R&S®FSV30
R&S®FSV40
Диапазон частот
от 10 Гц до 4 ГГц
от 10 Гц до 7 ГГц
от 10 Гц до 13,6 ГГц
от 10 Гц до 30 ГГц
от 10 Гц до 40 ГГц
Точность воспроизведения частоты
1 × 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 4 х 10-9 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Нестабильность частоты в диапазоне температур от 0 °С до 50 °С
1 х 10-6 1 х 10-7 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 02 1 х 10-8 с дополнительным термостатированным кварцевым генератором R&S®FSV-B4, модель 03 5 х 10-10 с внутренним источником опорной частоты - цезиевым стандартом частоты R&S®FSV-B14
Полоса разрешения
Стандартная развертка
от 1 Гц до 10 МГц
Стандартная развертка (нулевая полоса обзора)
от 1 Гц до 10 МГц, 20 МГц, 28 МГц; 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
БПФ-развертка
от 1 Гц до 3 МГц
Канальный фильтр
от 100 Гц до 5 МГц 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Фильтр электромагнитных помех
200 Гц, 9 кГц, 120 кГц, 1 МГц
Полоса видеофильтра
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц (опция) (полосы 20 МГц, 28 МГц и 40 МГц не доступны для R&S®FSV-40 (модель .39))
Полоса анализа сигнала
28 МГц, 40 МГц с опцией R&S®FSV-B70, 160 МГц с опцией R&S®FSV-B160, 10 МГц для R&S®FSV-40 (модель .39)
ООО «Тимтек» – компания выполняющая комплексные поставки измерительной аппаратуры и высокотехнологического испытательного оборудования.
Мы готовы предложить подборку оборудования под Ваши задачи, либо предоставить готовые решения для проведения современных исследований, доставить и смонтировать оборудование непосредственно на объект, провести инструктаж персонала.
Поставляемая нашей компанией продукция:
Осциллографы;
Анализаторы спектра;
Генераторы функций и сигналов;
Мультиметры;
Электрометры;
Источники питания;
Антенны;
Безэховые камеры;
Климатические камеры;
Ударные стенды;
Вибрационные установки и пр.
Наша компания осуществляет поставки в рамках ГОЗ, 44-ФЗ и 223-ФЗ.
ООО «Тимтек» имеет широкий спектр возможностей для выполнения Ваших задач.
